F6L613

DELMAG H2S Explosionsstampframme

Recommended Posts

F6L613

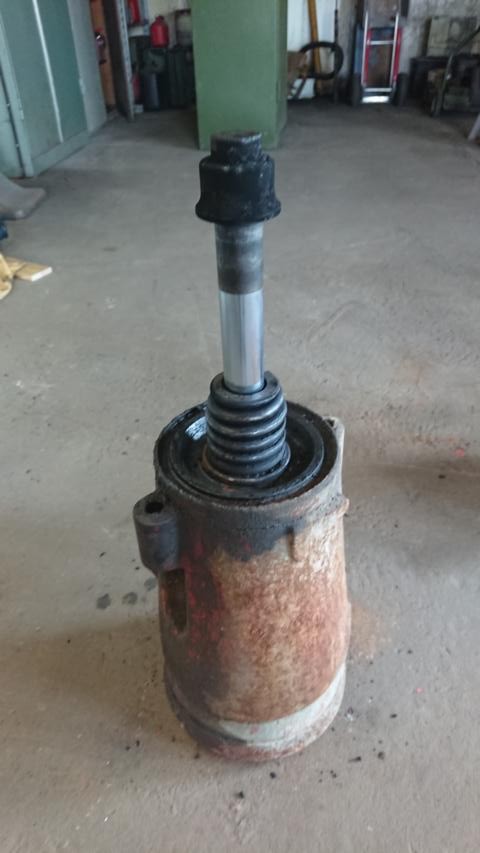

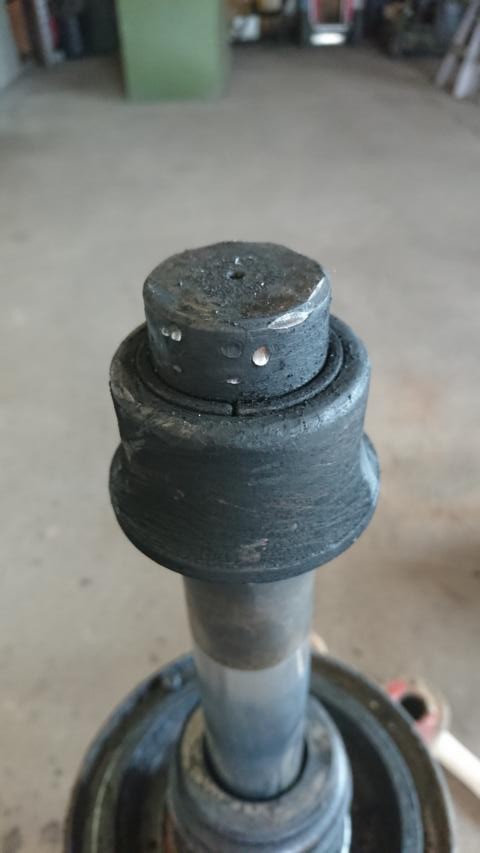

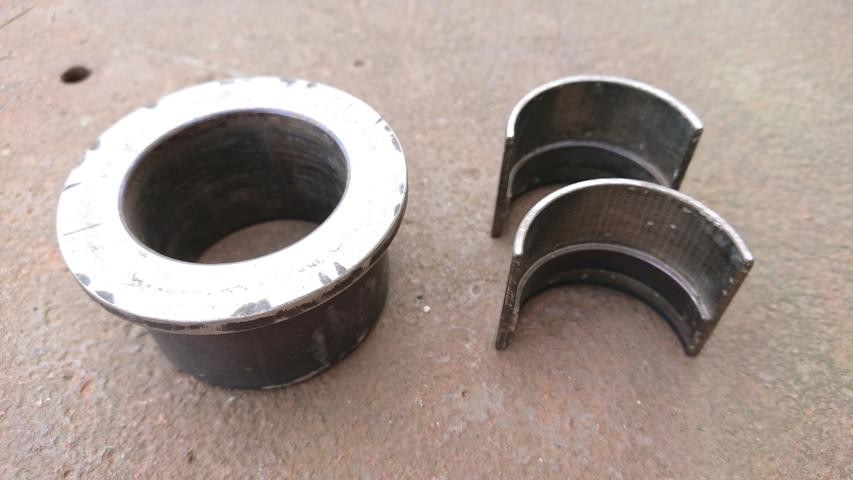

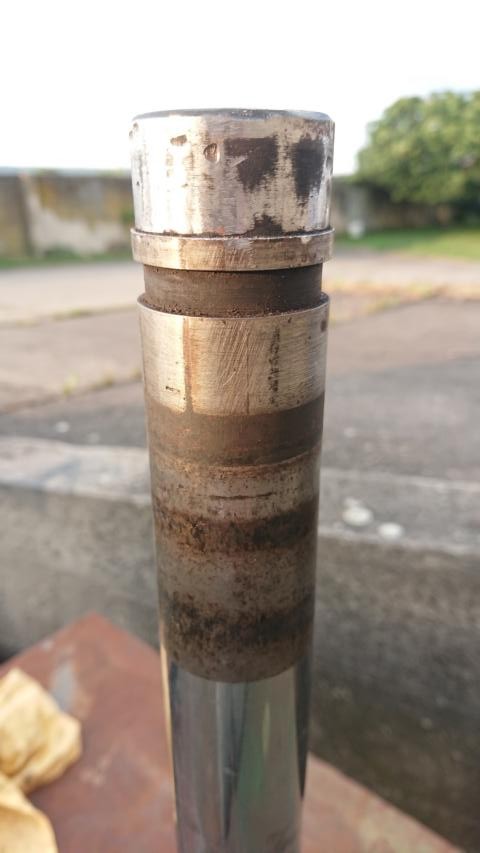

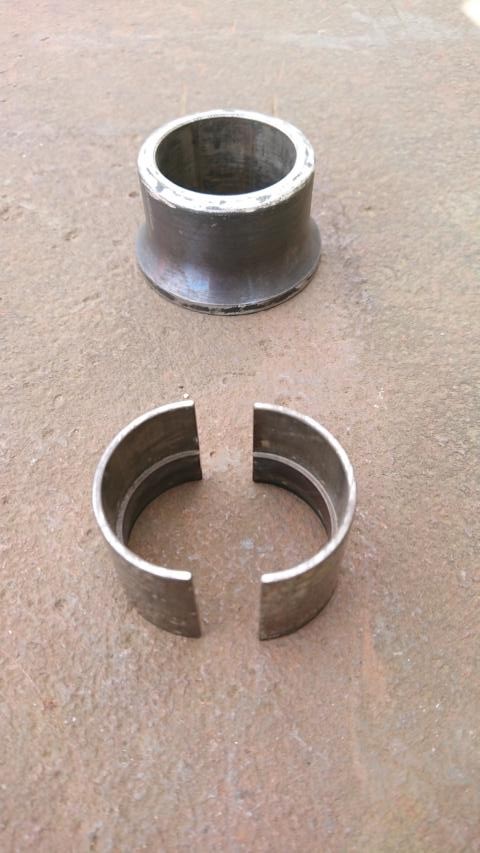

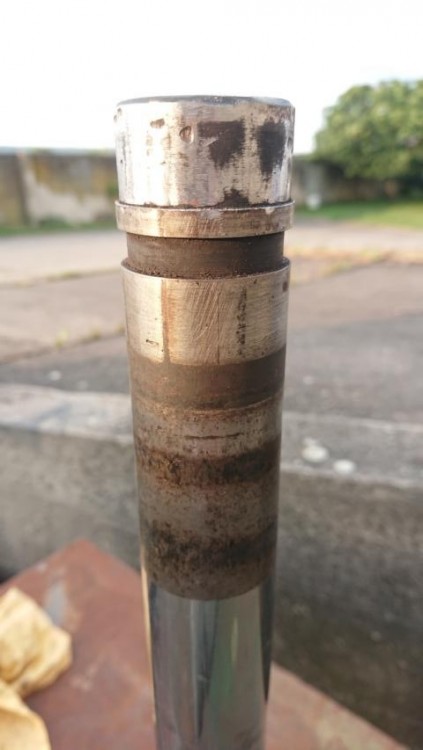

Dann ging es an die Demontage des eigentlichen Unterteil. Dieses besteht aus Stampffuß und der Stampfplatte mit der Kolbenstange. Zuerst musste ich den Anschlagring am oberen Ende der Kolbenstange entfernen, um die einzelnen Bauteile von einander trennen zu können. Dazu habe auf den Anschlagring eine entsprechend große Nuss aufgesetzt und mit einem 5 KG Hammer ein paar mal darauf gehauen. Nach 4 bis 5 Schlägen ist der Anschlagring nach unten gefallen und hat die beiden konischen Lagerschalen frei gegeben.






  • Like 1

Share this post


Link to post
Share on other sites

Registriere dich um diese Anzeige nicht mehr zu sehen.

F6L613

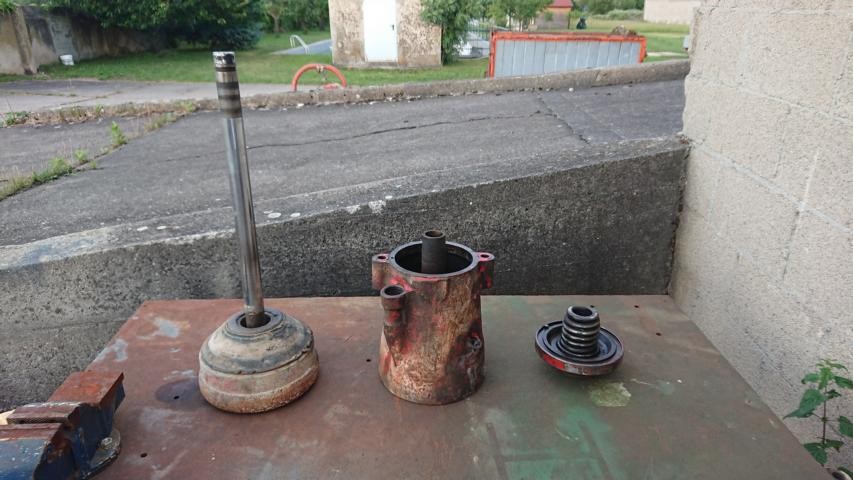

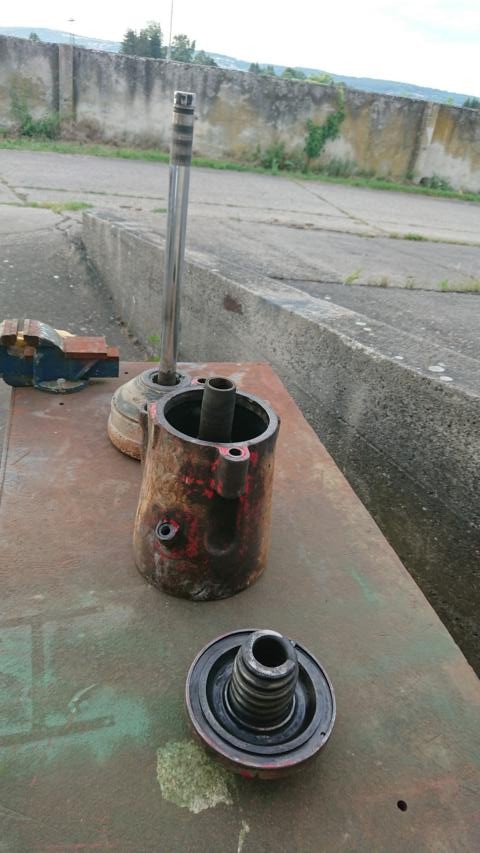

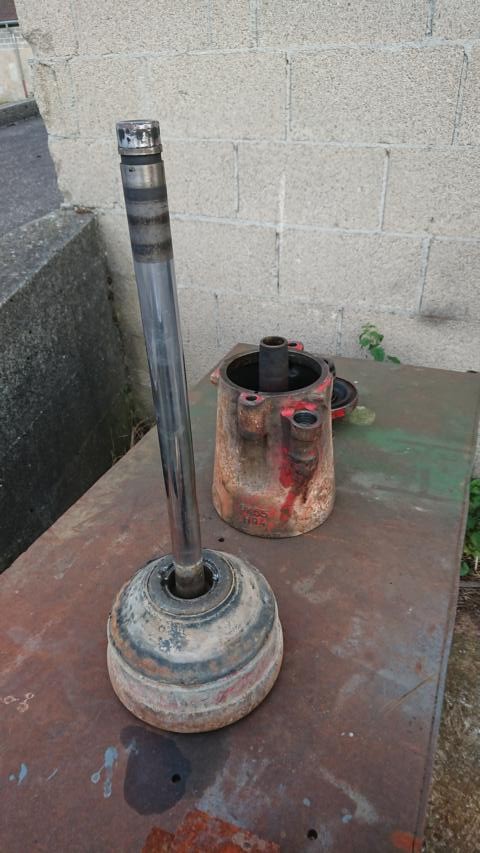

Anschließend konnte ich alle Bauteile einfach wieder auseinander nehmen. Wobei das einfach nicht wörtlich zu nehmen ist, da der Stampffuß aus massiven Stahlguss besteht!




Share this post


Link to post
Share on other sites
F6L613

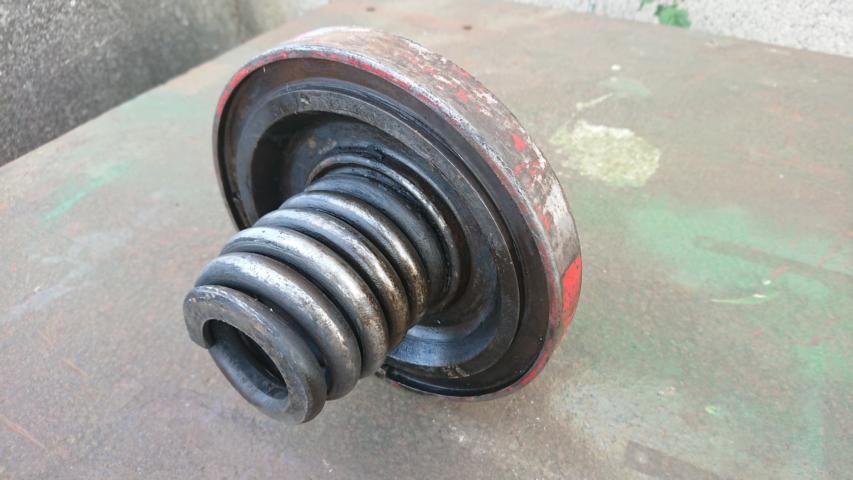

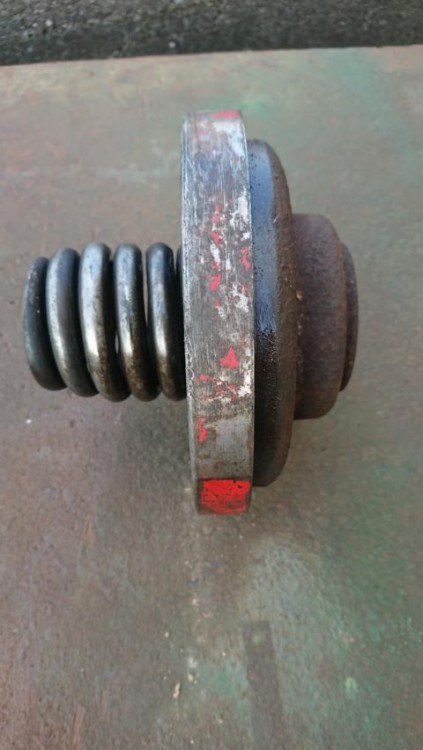

Das oberste Bauteil ist der Deckel mit Anschlagfeder vom Stampffuß.




Share this post


Link to post
Share on other sites
F6L613

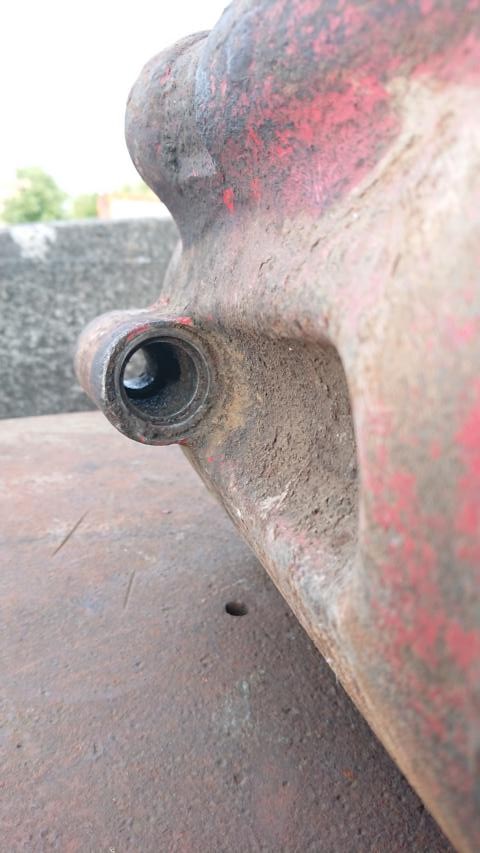

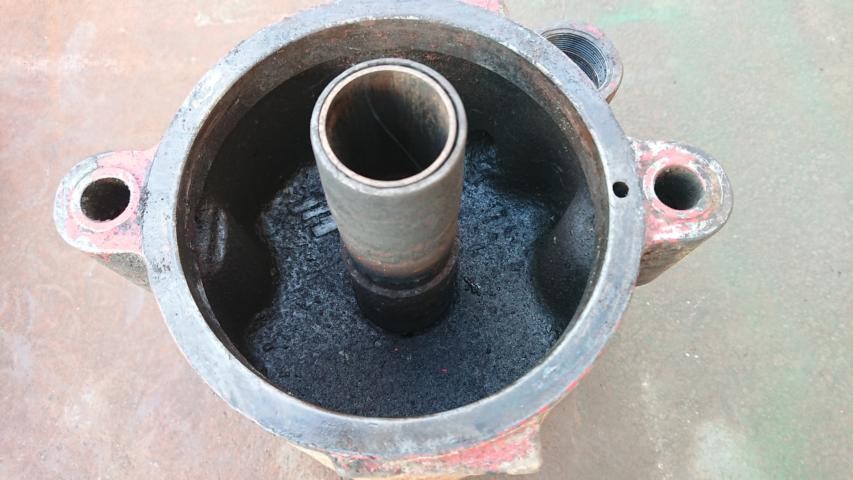

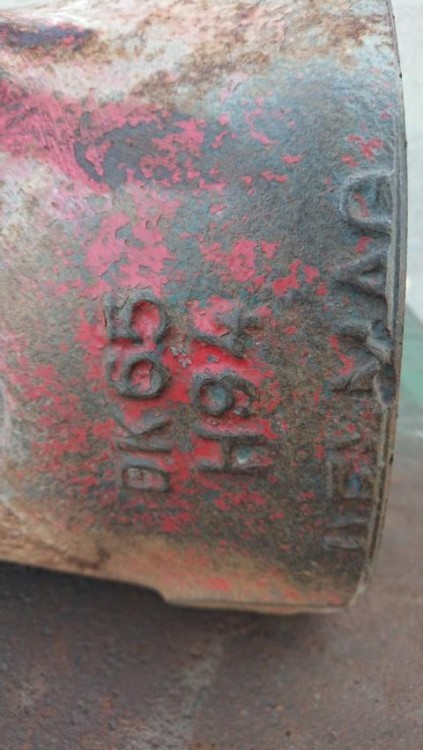

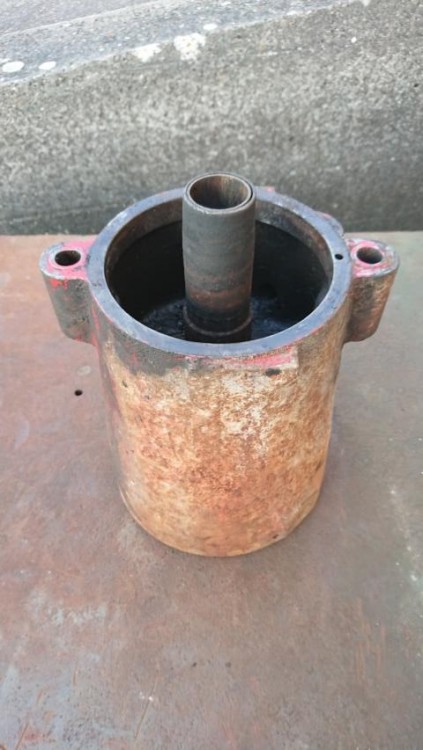

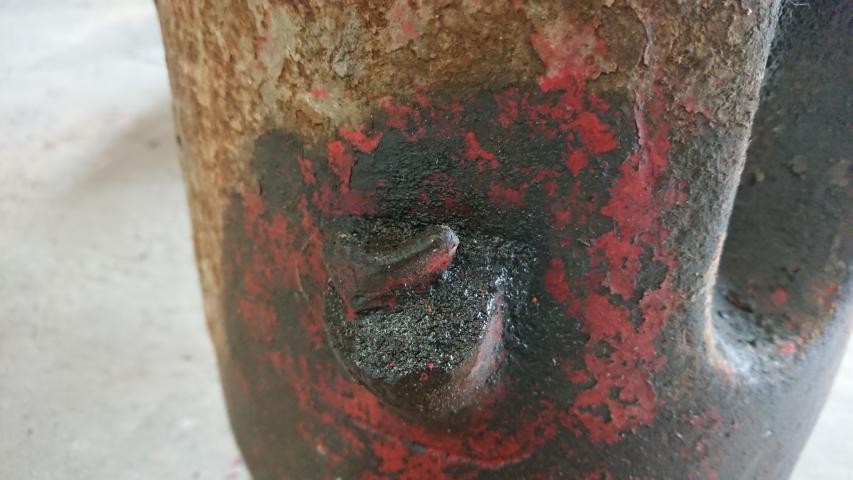

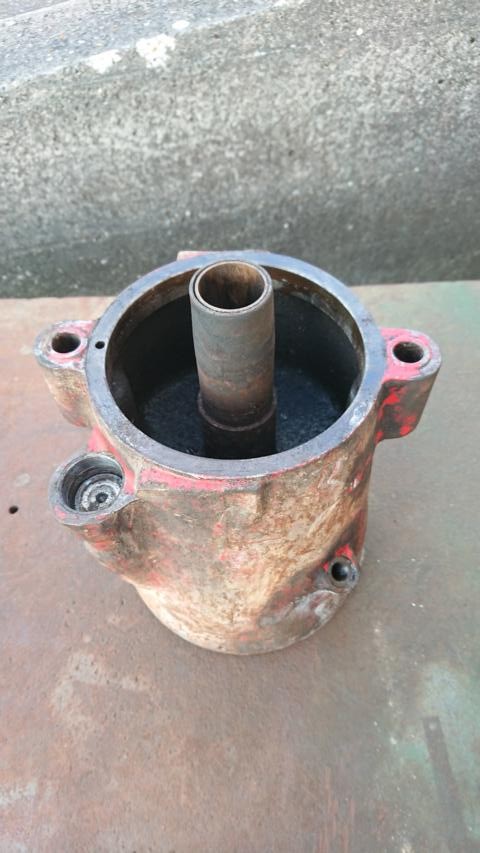

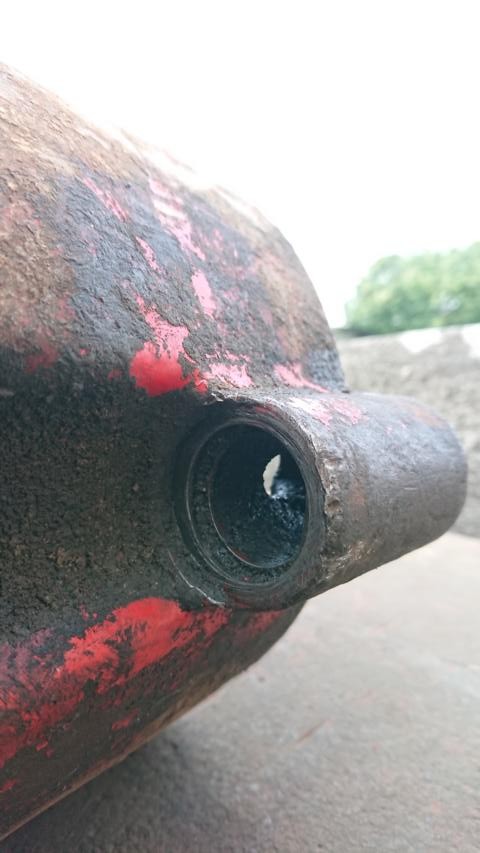

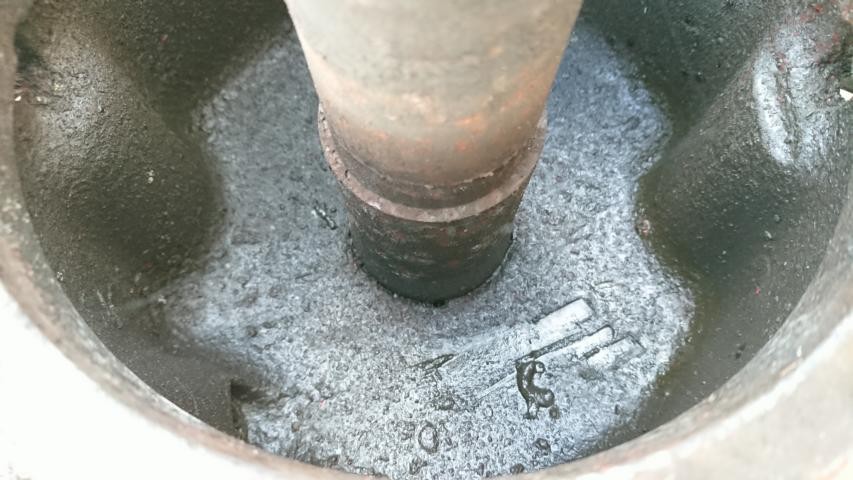

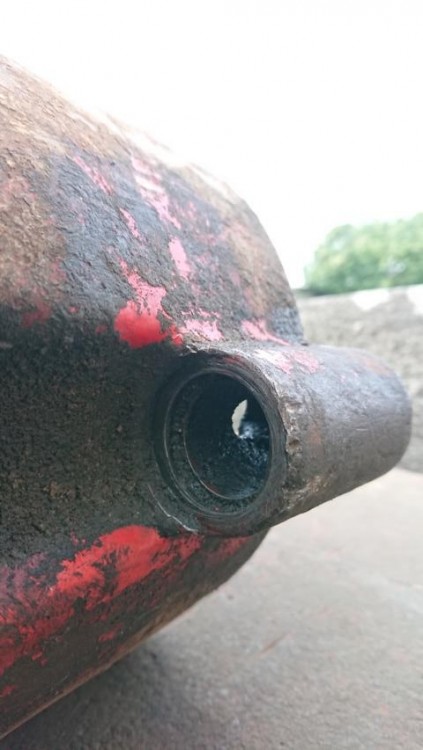

Das mittlere uns schwerste Bauteil an der ganzen Maschine ist der Stampffuß. Seine beiden Öffnungen an der Außenseite und der Ölschlamm im inneren haben mir am Anfang viele Fragen auf geworfen. Aber nach etwas recherchieren kam ich hinter das Geheimnis. Doch dazu später mehr!










Share this post


Link to post
Share on other sites
F6L613

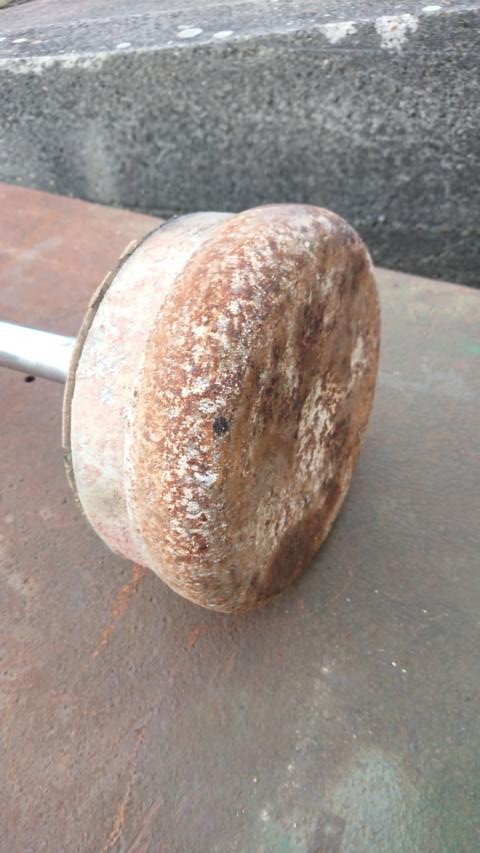

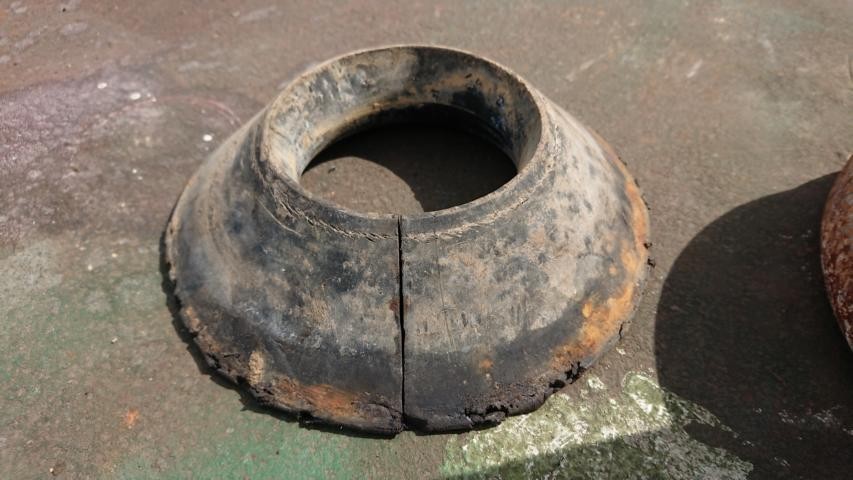

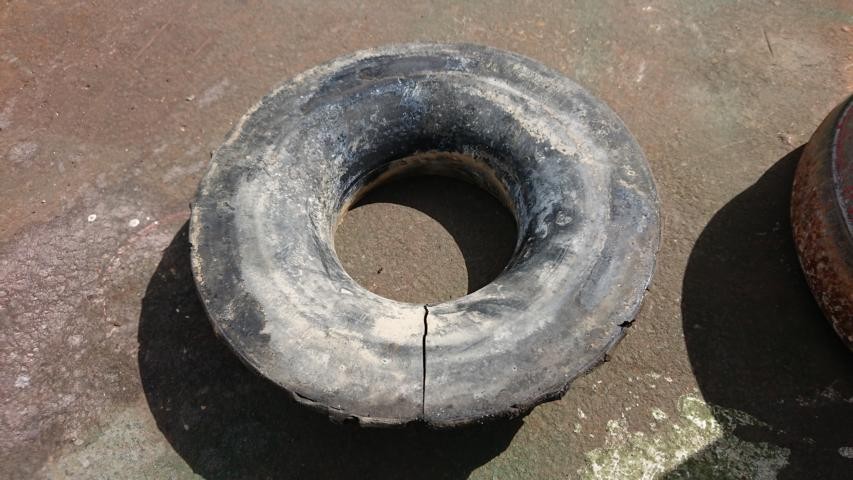

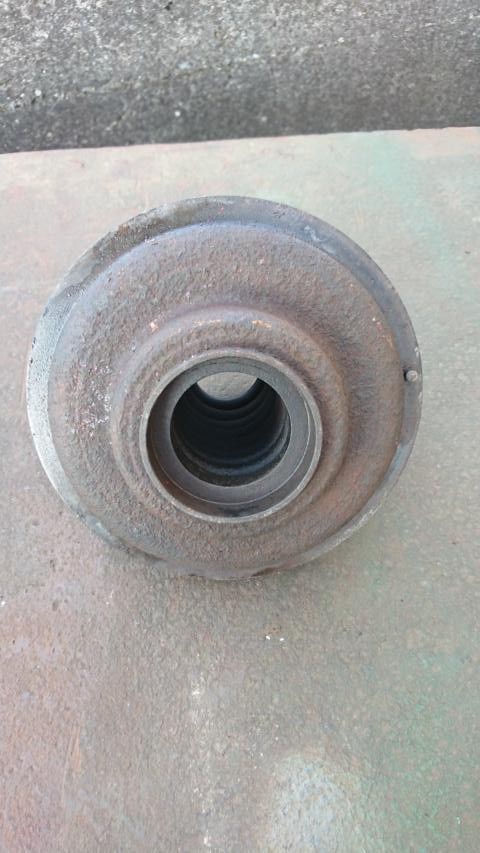

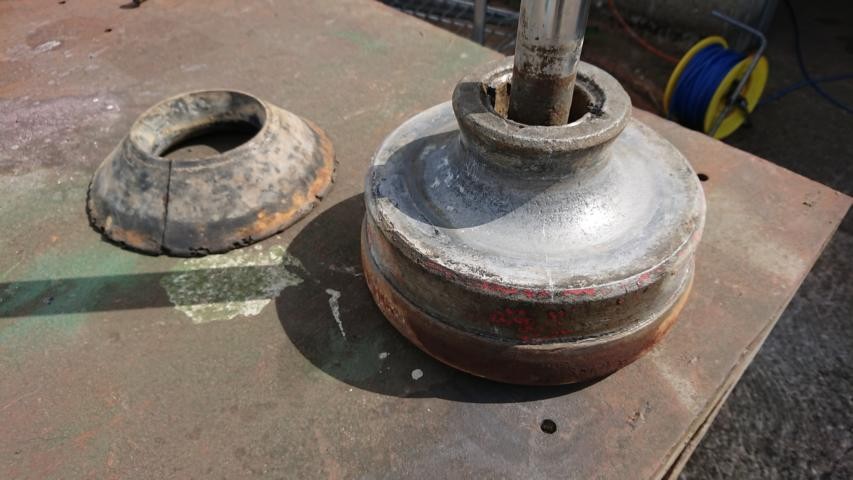

Als unterstes und gleichzeitig letztes Bauteil der Maschine kam die Stampfplatte an die Reihe. Der große Runde Körper besteht auch aus Aluguss. Die Platte an sich besteht aus Stahl und wird um den Alukörper herum gebördelt. Die Kolbenstange ist bei meinem Exemplar mit einem Hohlschraube in dem Alukörper gesichert. Bei Späteren Ausführungen ist eine Silentuchse eingeklebt, welche dann die Kolbenstange sichert. Als einziges Bauteil habe ich den Aufschlagdämpfer aus Gummi entfernt, in dem ich ihn mit einem scharfen Teppichmesser an einer Seite über die ganze Höhe durchgeschnitten habe.






Share this post


Link to post
Share on other sites
