atlas-spezi

hallo

...der bolzen ist für die aufnahme der werkzeugkiste !
mfg

atlas spezi

  • Like 1

Share this post


Link to post
Share on other sites

Registriere dich um diese Anzeige nicht mehr zu sehen.

Suzek

Danke für die Info zur Markierung am Excenter, diese habe ich zwar auch schon gesehen aber wusste nicht deren genauen Hintergrund. Die alten Bosch Zünder haben übrigens keine derartige Markierung also nicht zulange suchen wenn man keine findet. Zur Transportkarre wurde ja schon geschrieben das der Bolzen für die Werkzeugkiste ist, Die Kisten sind allerdings nur für die alten H2 Rammen und die allerersten H2S Rammen von 1969. Danach kamen bald die Kunststoff Werkzeugkisten die mit Gummispannbänder am Wagen befestigt wurden. Hier war die Aufnahme dann anders konstruiert, der Bolzen entfiel. Es gibt kaum zeitlich passende Wagen/Rammen Kombinationen bei frühen H2S zwischen 1969 - 1974 der Grund ist das meistens alte Rammen des Typs H2 Inzahlung gegeben worden sind und dann für die neu gekaufte H2S der alte H2 Wagen weiter verwendet wurde. Alle hier bislang gezeigten Rammen haben nicht den passenden Wagen, die erste ist ein H2(S) (H2 mit Umbausatz auf H2S) mit einem modernen Wagen nach 1980 und die zweite zuletzt gezeigte eine etwas ältere H2s anscheinend dann mit H2 Wagen.

Anbei noch ein Foto der Halterung der Werkzeugkiste an einer H2 Ramme mit Wagen aus dem Jahr 1962 hier haben allerdings Ramme und Wagen eine "falsche" Lackierung, die Ramme hat die Farbe des THW weil dort tätig gewesen, der Wagen ist in falschem blauton nachlackiert die Farbe der Werkzeugkiste ist die Original Farbe.

Grüße

Martin



Edited by Suzek
  • Like 1

Share this post


Link to post
Share on other sites
Carstene

Hallo Martin,



danke für den Hinweis mit der Werkzeugkiste. Hatte mir ähnliches schon gedacht.

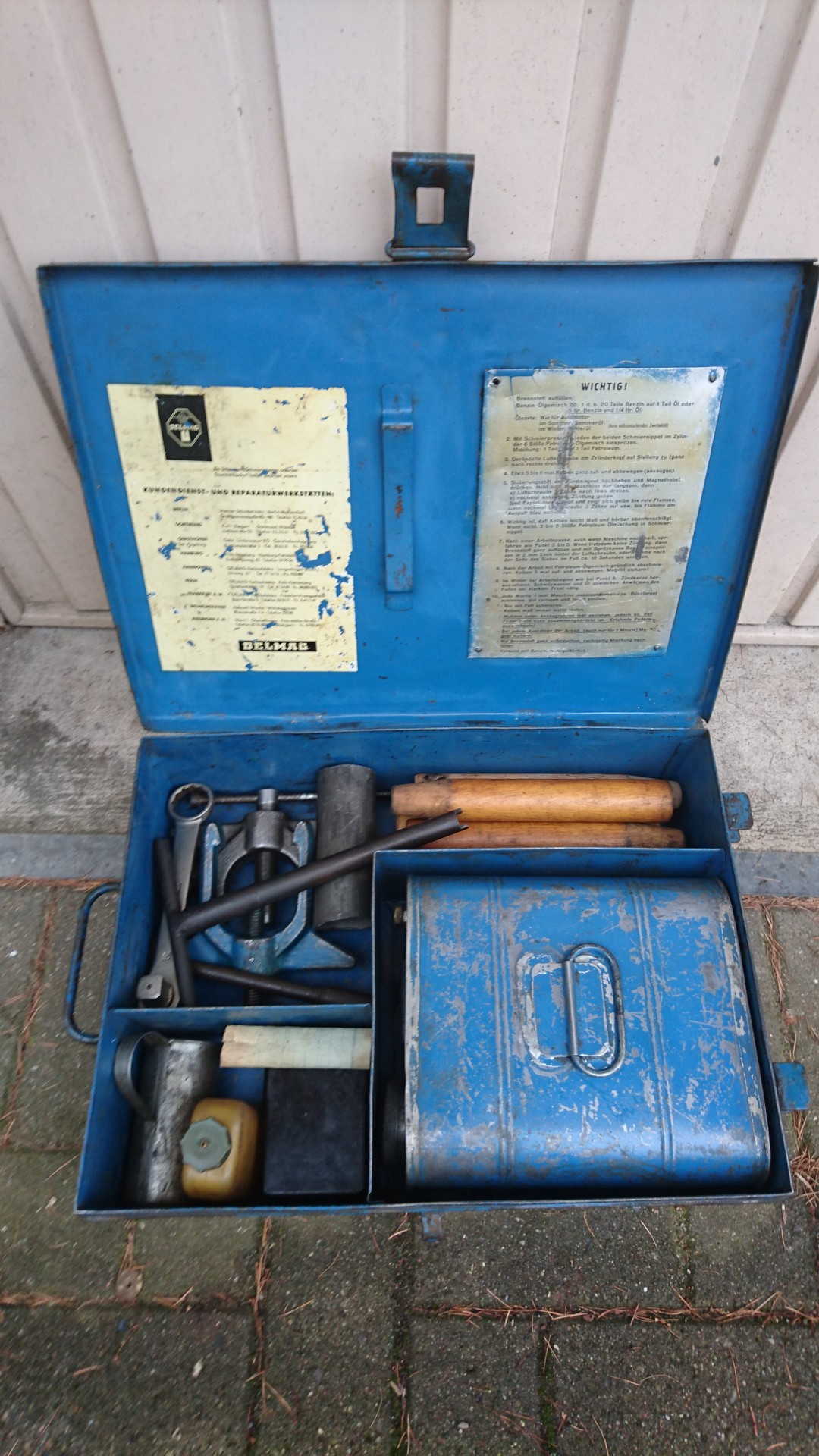

Interessante Werkzeuge sind da drin



Wofür sind denn diese Bügel ?

Die sehen aus wie Abzieher....

Ich habe diesen gewinkelten Schlüssel wo man das Ventil im Kopf mit rausdrehen kann und den Holzgriff  sowie den Multiuniversalschlüssel wie in der Kiste oben links

Was kommt den in die grosse Box?

Doch nicht etwas Gehörschutz???

Übrigens war bei mir die Karre noch in Blau. Obwohl ich farbenblind bin habe ich bei Maschinen eine Faible für RAL3003 :)



Kleines Fundstück aus Netz

https://www.go41.de/678/delmag-frosch-kleine-hinweise-und-kniffe-fur-den-rammenfuhrer/

https://www.go41.de/search/rammen/

Dieses Wochenende wird die Karre fertig. Ich muss den Fettnippel nei anschweissen und in dem Zuge das alte , knochenharte Fett rauswaschen



Ich mache dann noch ein paar Bilder



Meine Pompfe habe ich bestimmt schon 20 Jahre - war so einer der ersten Ebaykäufe im Jahrtausendwechsel. Da fand man noch von privat so die kleinen Träume aus der Kindheit

Edited by Carstene

Share this post


Link to post
Share on other sites
Suzek

Ja also die Werkzeugkiste ist nicht korrekt gefüllt, der lange Schlüssel ist für den Griff des Typ E Ramme aus den 30er Jahren da gehört der von Dir beschriebene Universalschlüssel für Griff und Ventil hinein. Aussdem sind zwei Abzieher darin, einer reicht eigentlich, diese sind eher Aufzieher für die Montage des Aufschlagringes an der Kolbenstange. Zum Entfernen des Aufschlagringes dient das Abschlagrohr in der Kiste. Die grosse "Box" ist für Sprit.

Share this post


Link to post
Share on other sites
Carstene

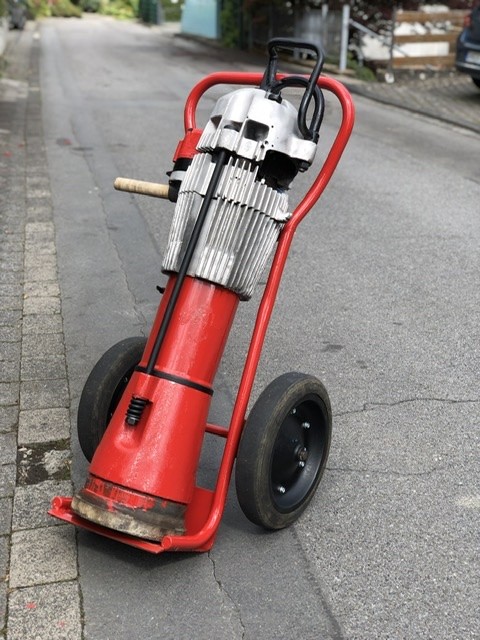

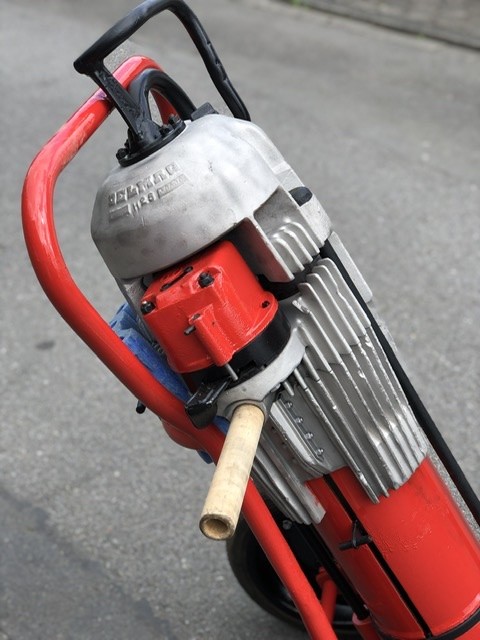

Bin soweit fertig

der Fuß ist hier noch nicht gestrichen

das habe ich gerade erst gemacht.

 F7EBFEF0-D663-4EB9-A06F-5CF9E81A7D24.jpeg.c6fe9343d3cd8f364e97faa66b5ee3ce.jpeg457200B6-0D1C-4594-B24C-C0B60408407D.jpeg.98a7ce08969aae8ddbdea3aee8a5846d.jpeg
