A.Briss

Windpark in Süddeutschland

Recommended Posts

A.Briss

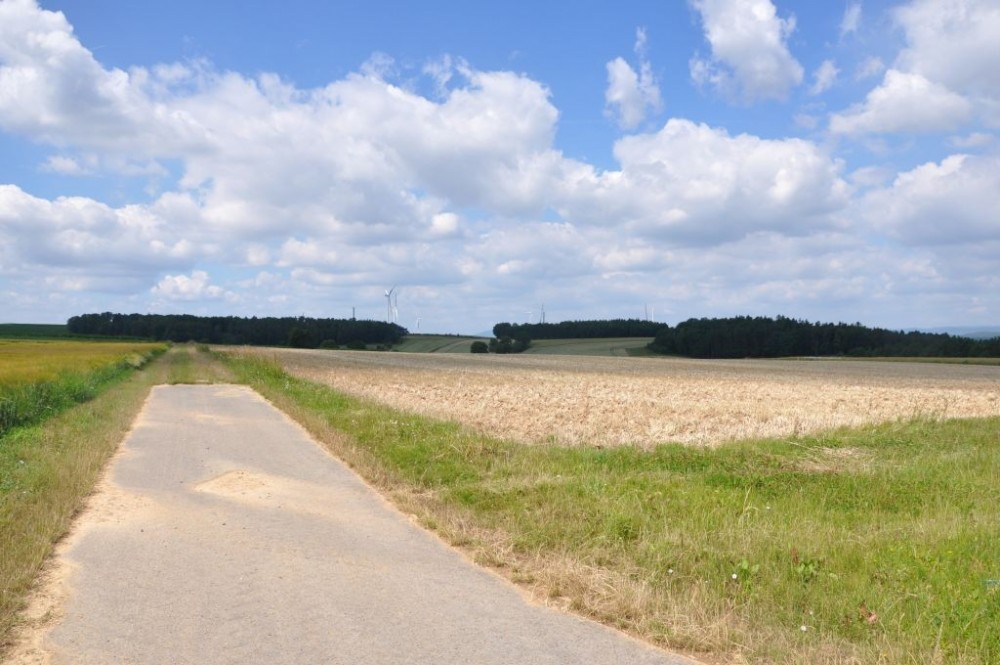

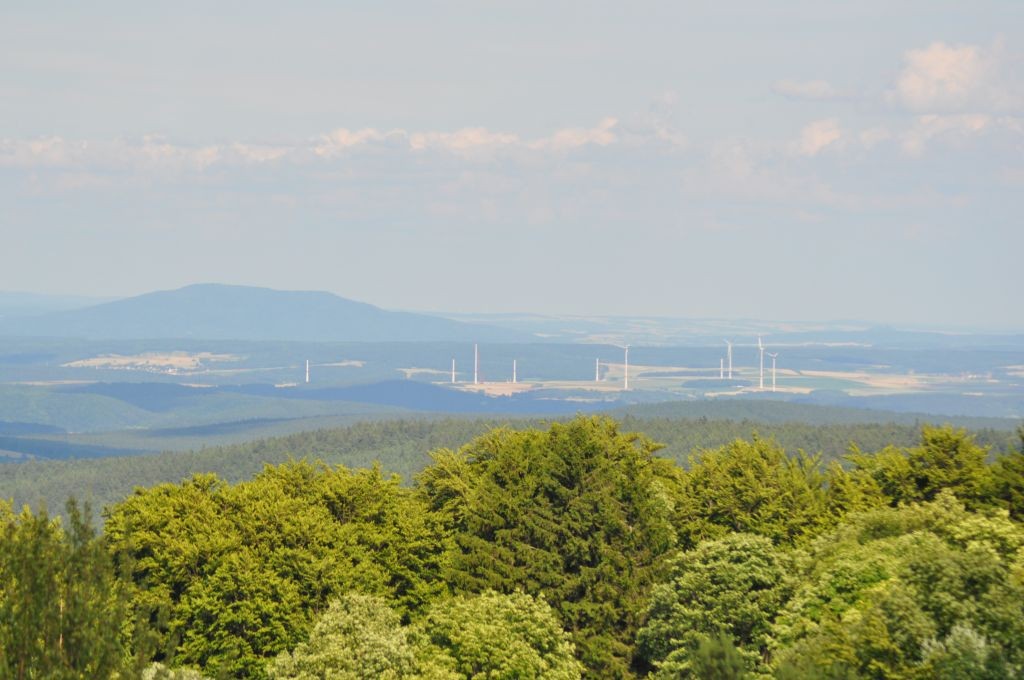

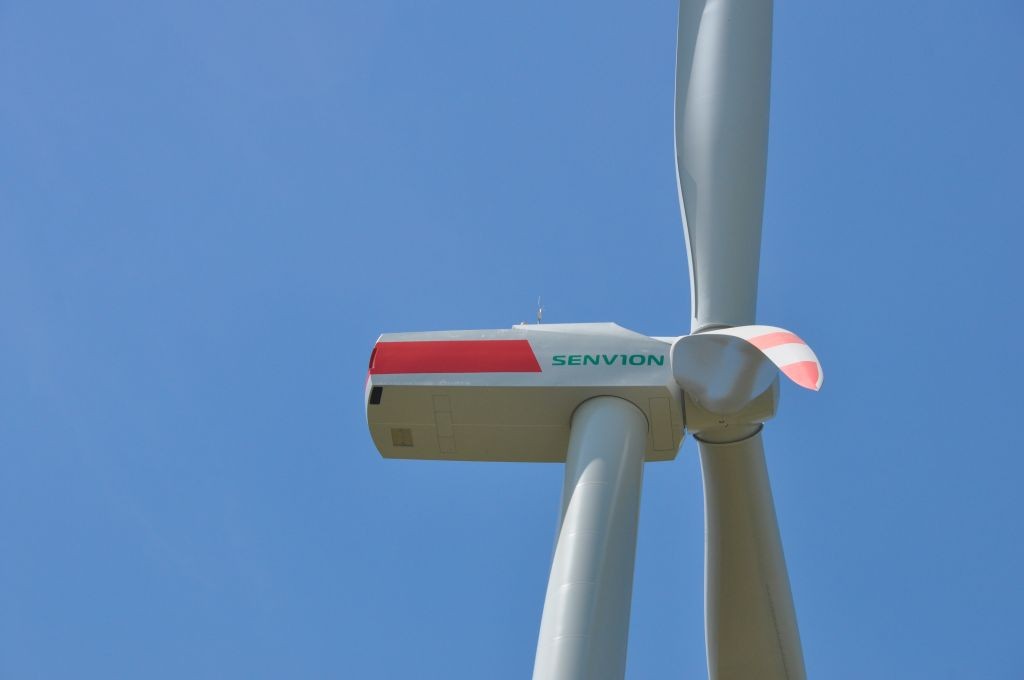

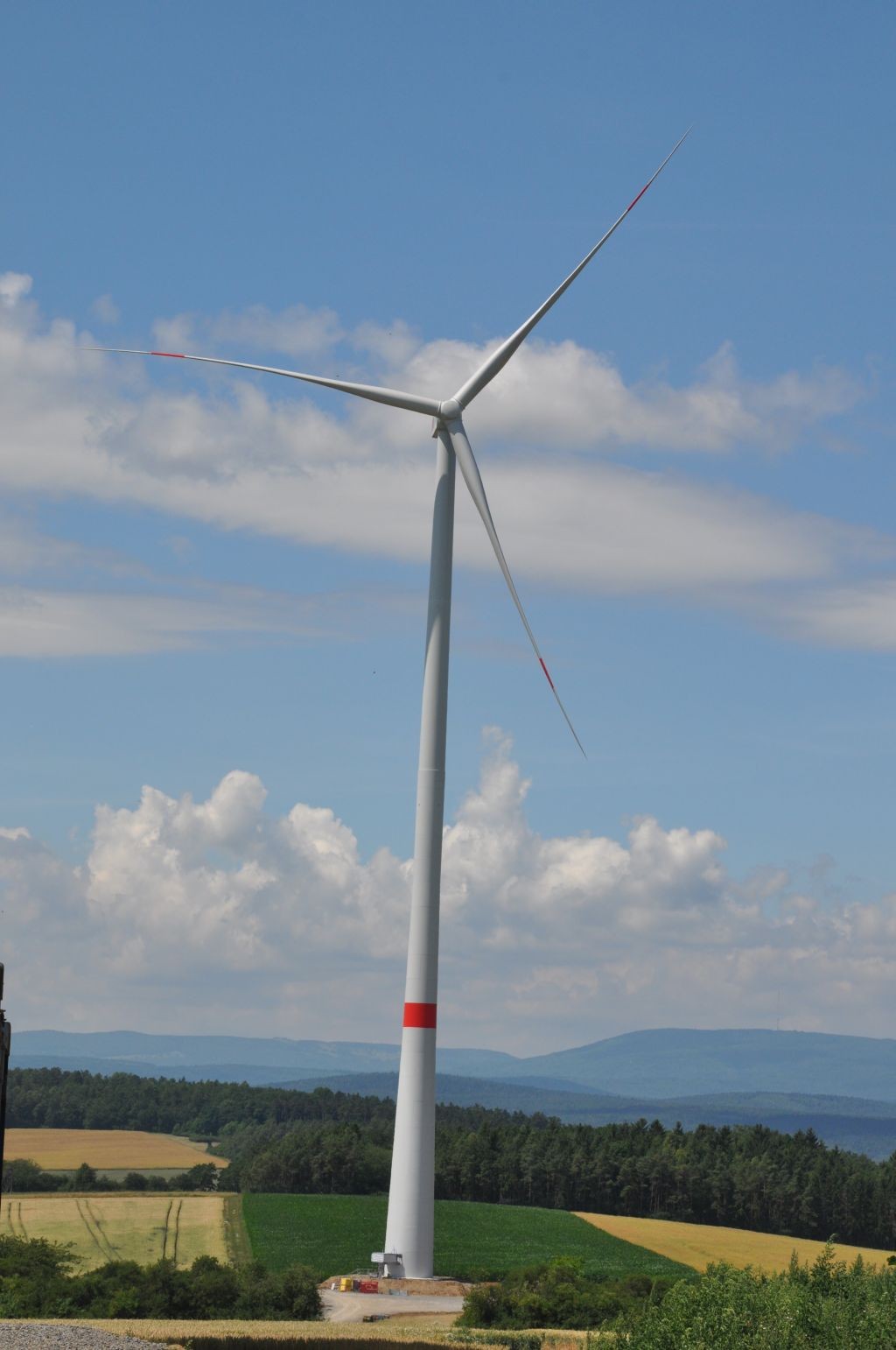

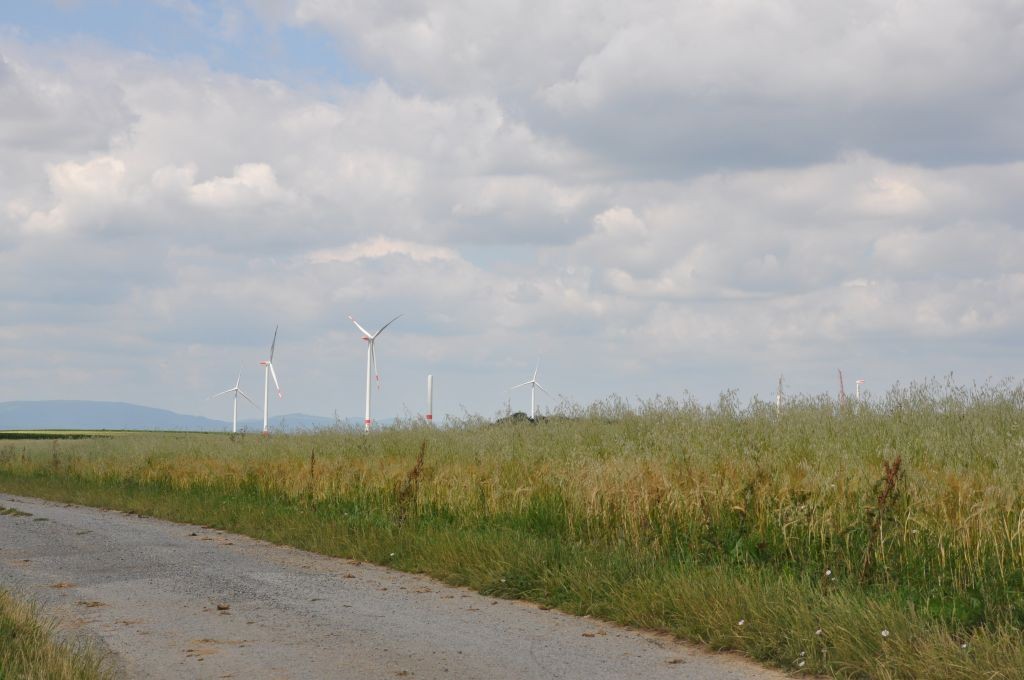

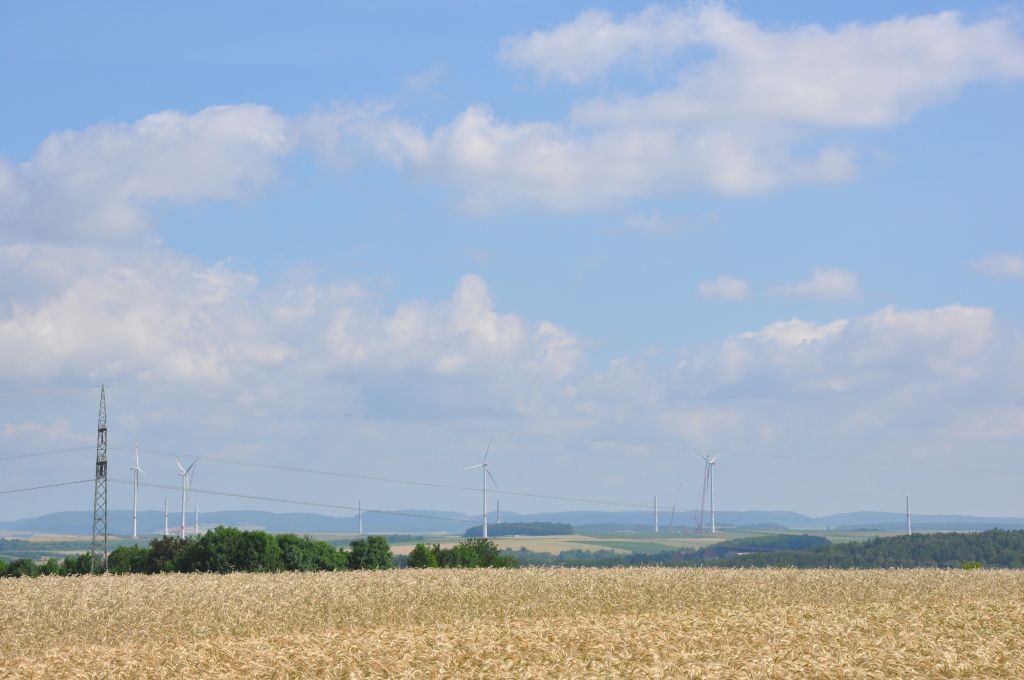

Im Juli 2017 war ich in Süddeutschland unterwegs. Dabei ist mir ein Windpark im Entstehen vor die Kamera gekommen, der zum Zeitpunkt der Aufnahmen etwa halb fertig war. Einige Bilder zeigen den Windpark und laufende Baumaßnahmen. Zuerst eine kleine Rundfahrt.

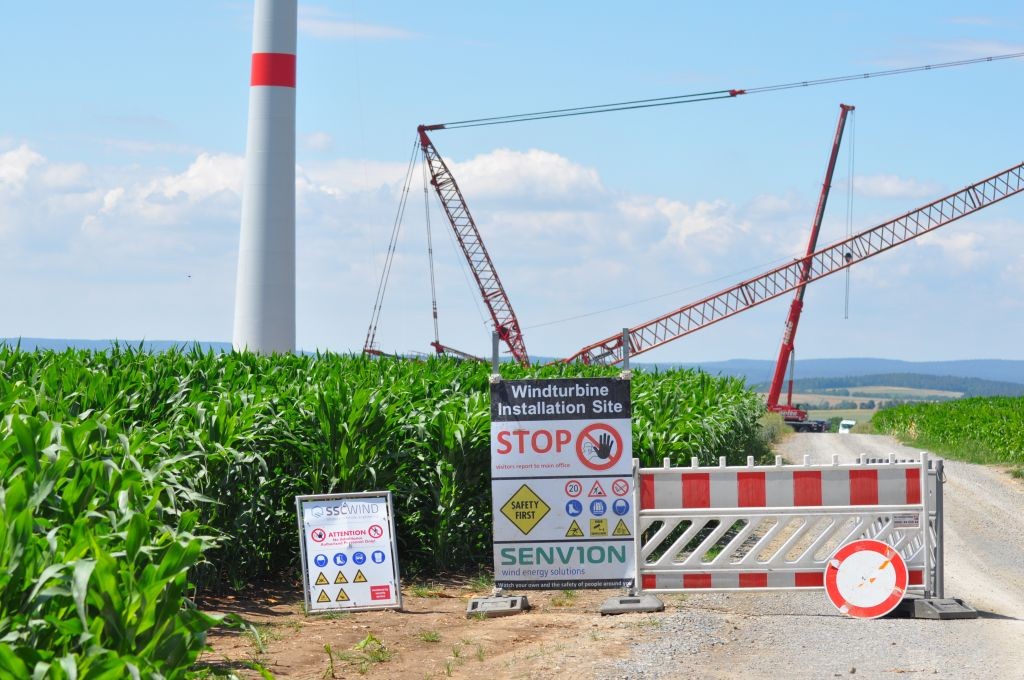

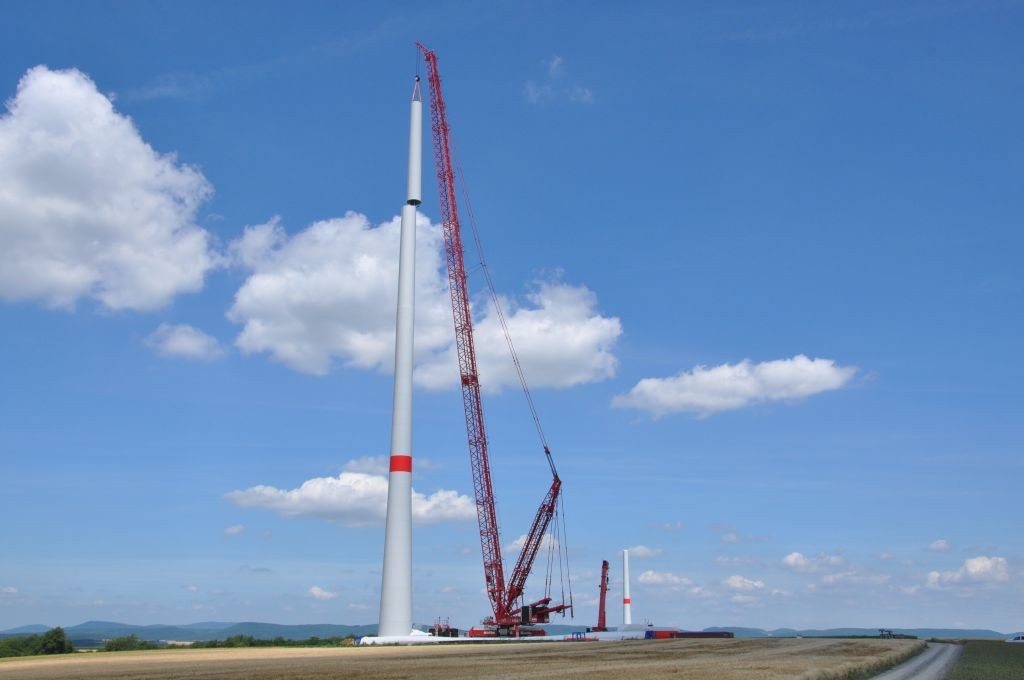

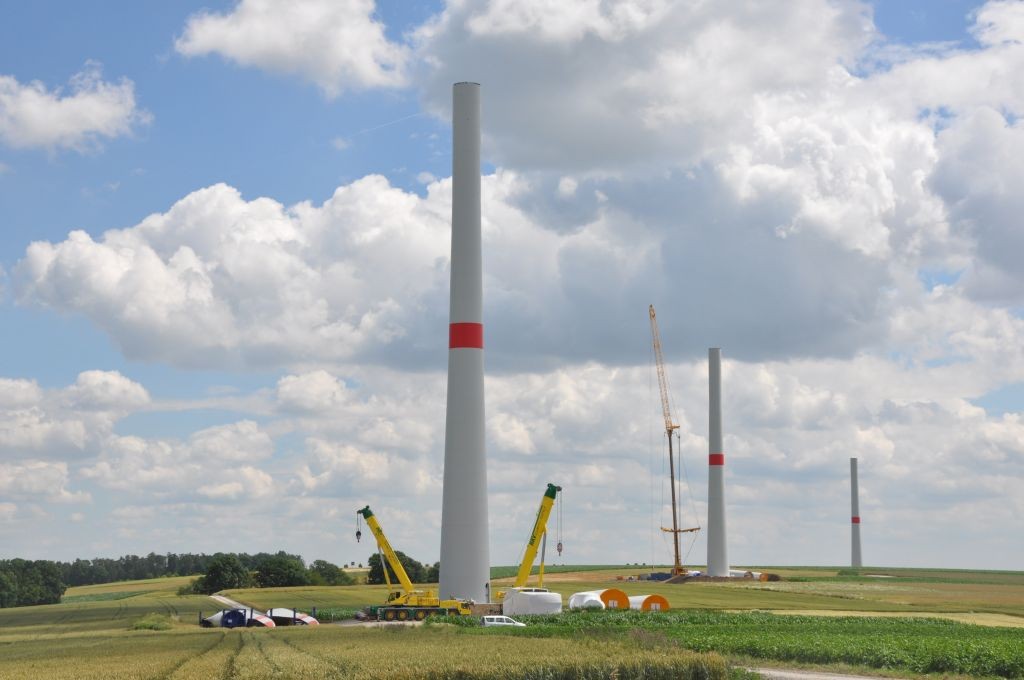

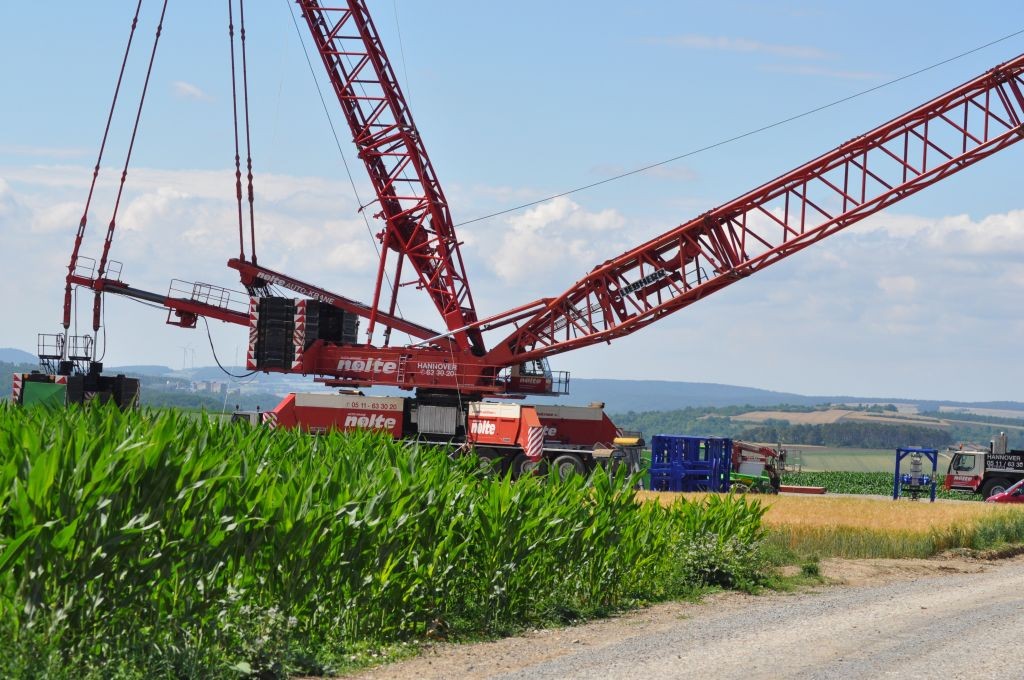

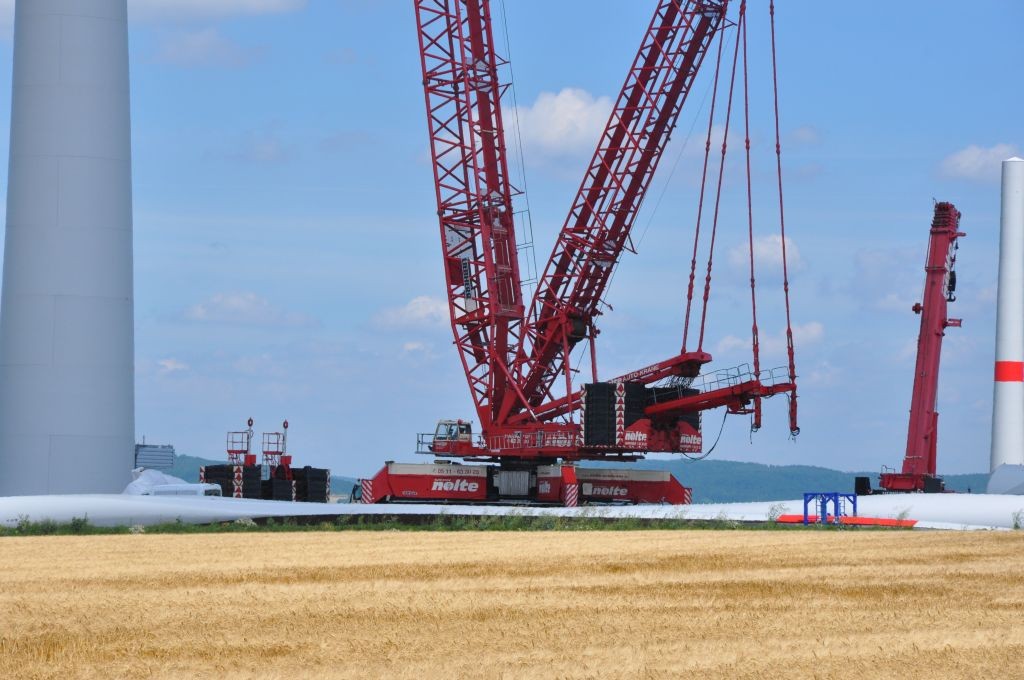

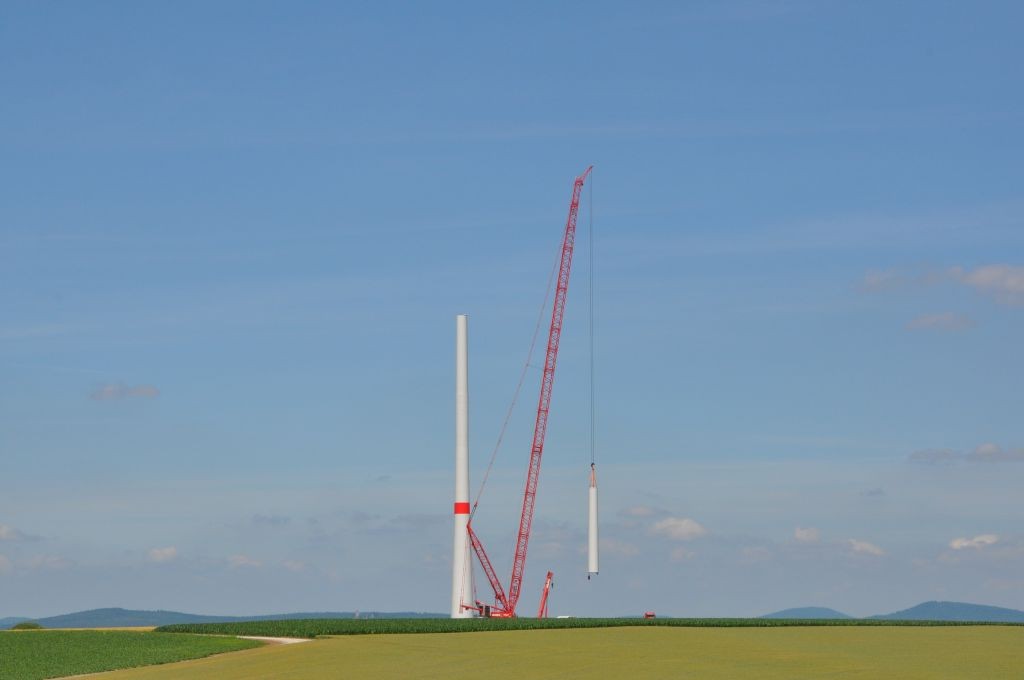

Zwei Schwerlastkrane und eine Anzahl kleinerer Autokrane waren im Windpark damit beschäftigt, die angelieferten Bauteile zu installieren.

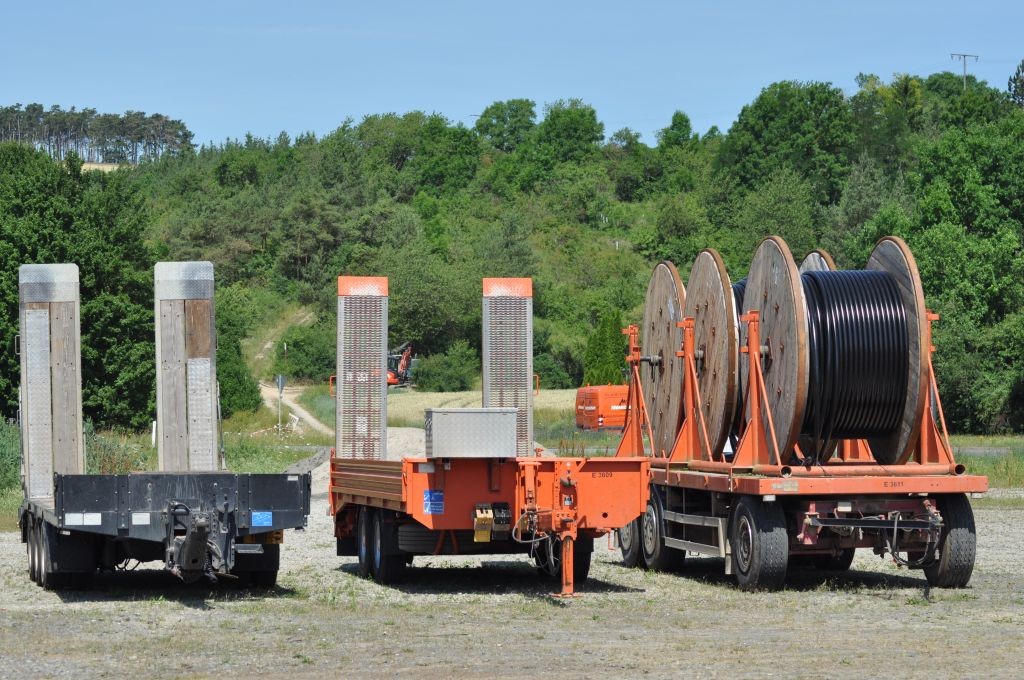

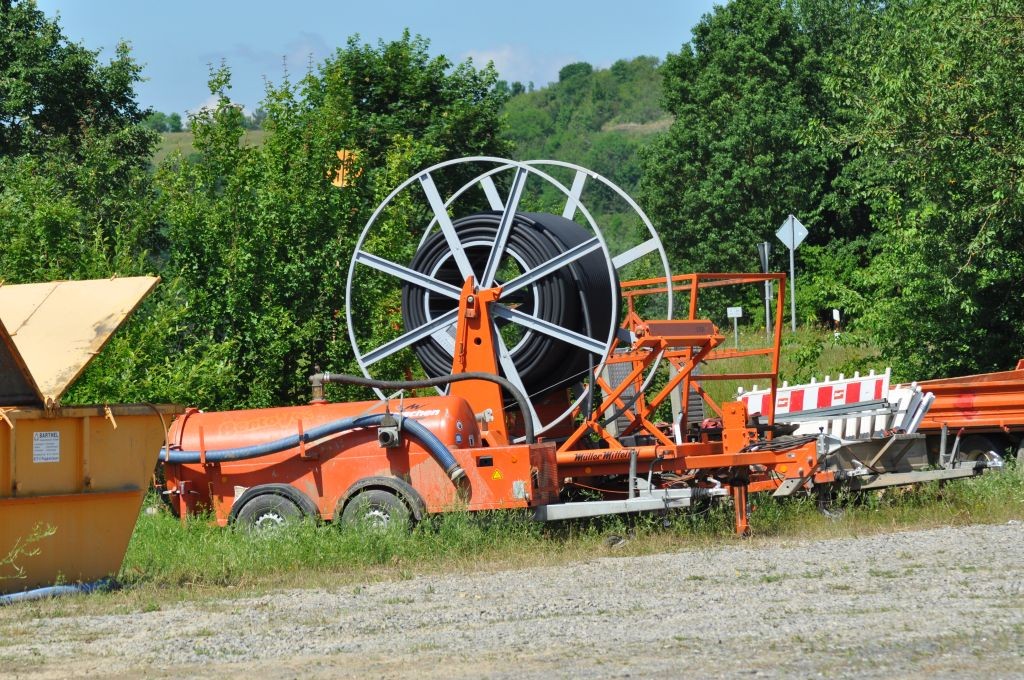

In der Nähe waren Bautrupps dabei, das Exportkabel zu verlegen.  Dem Haufen leerer Kabeltrommeln nach zu urteilen, sind sie dabei schon weit fortgeschritten.











Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Registriere dich um diese Anzeige nicht mehr zu sehen.

A.Briss

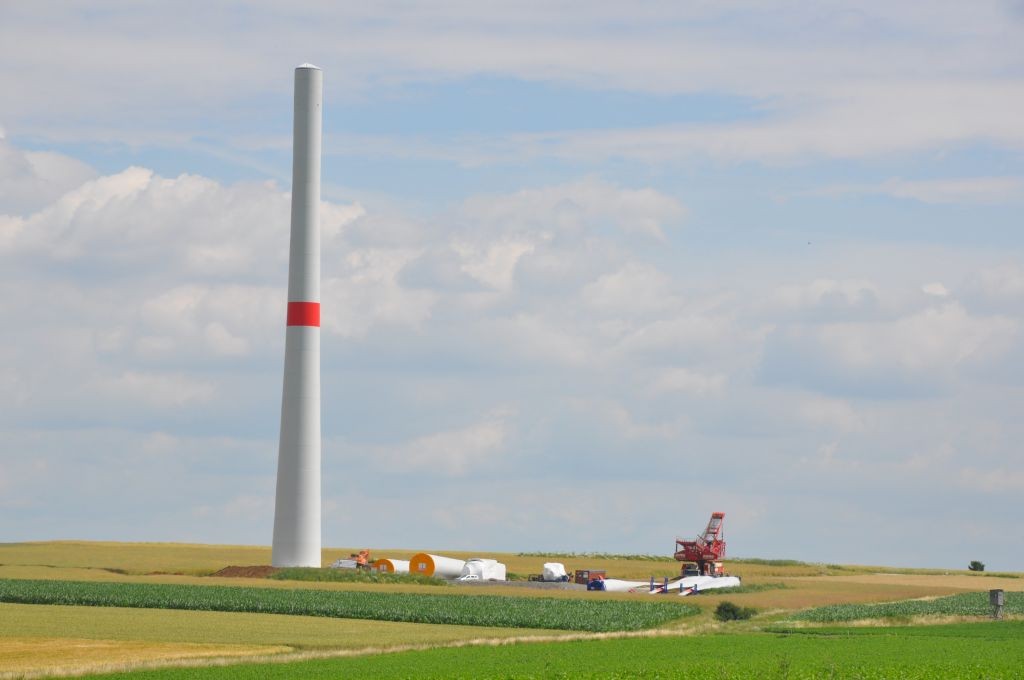

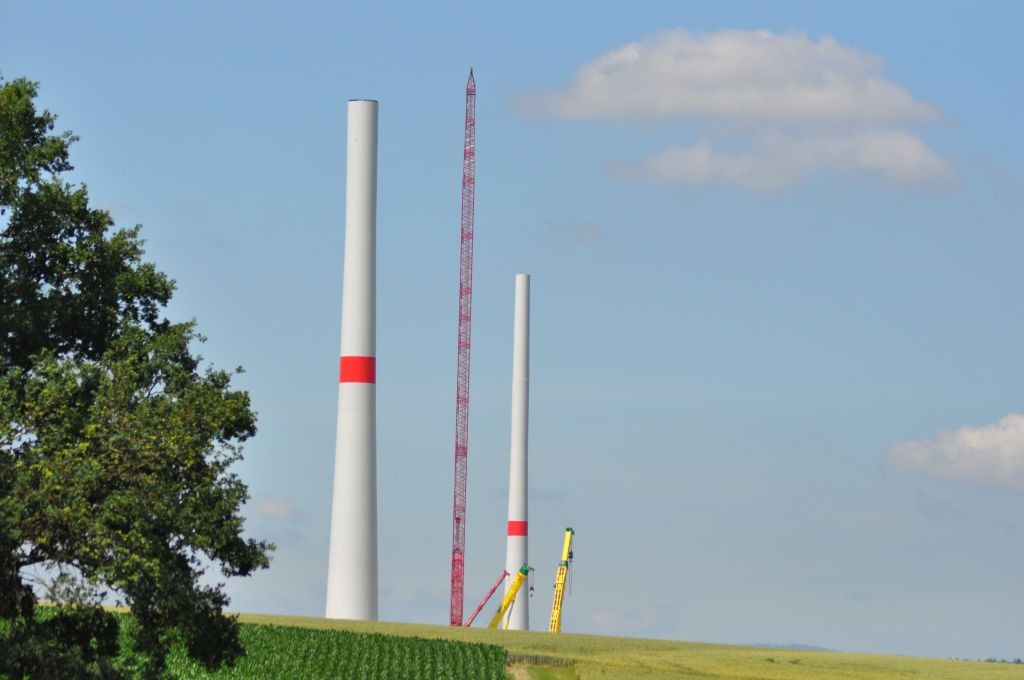

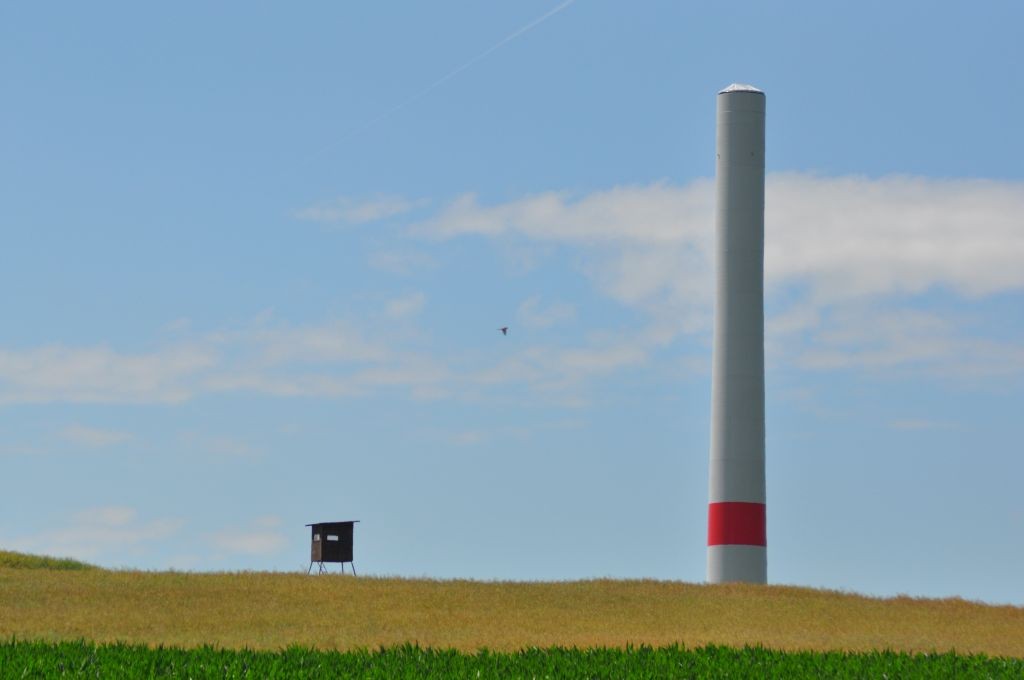

Im Windpark liegen die angelieferten Bauteile neben den Fundamenten und werden zur Installation vorbereitet. Es handelt sich um Hybridtürme: Die unteren 80 m werden aus leicht zu transportierenden Betonhalbschalen gefertigt. Darauf kommen je zwei Metallelemente mit jeweils 30 m Länge.

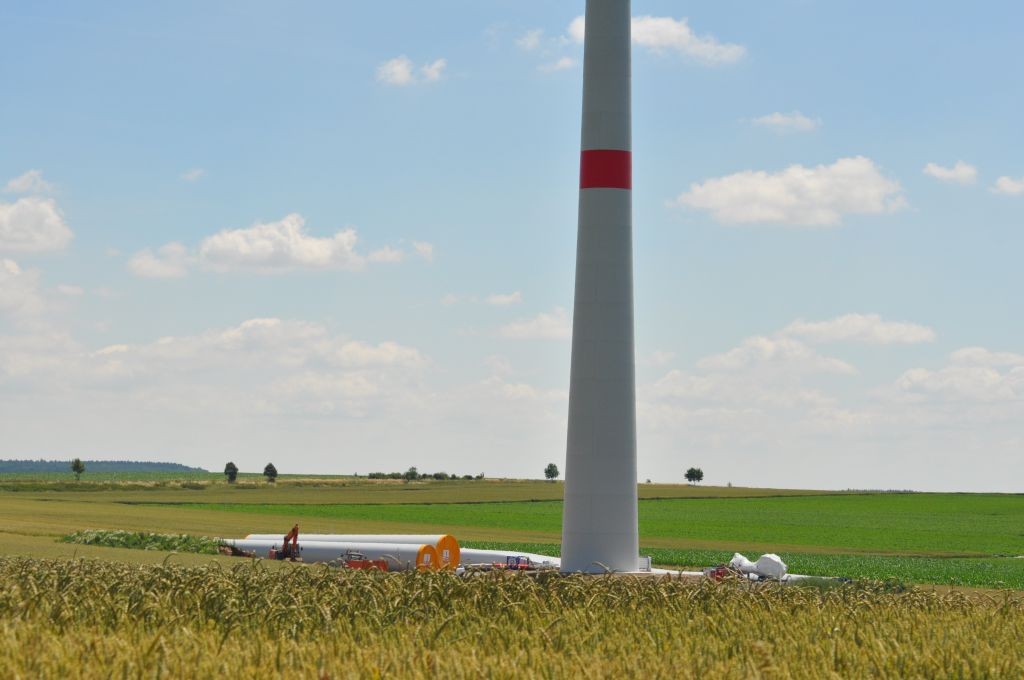

Links vom Turm liegen die zwei Matallelemente, rechts davon ist ein noch verpackter Antriebsstrang mit Generator und Getriebe zu sehen. Zum Größenvergleich dient der "handelsübliche" Bagger.


Links liegen die drei Rotorblätter, die jew. etwa 61 m lang sind bei diesem Anlagentyp. Rechts vom Turm liegen das Mschinenhaus, der Antriebsstrang und die beiden Metallturmelemente.

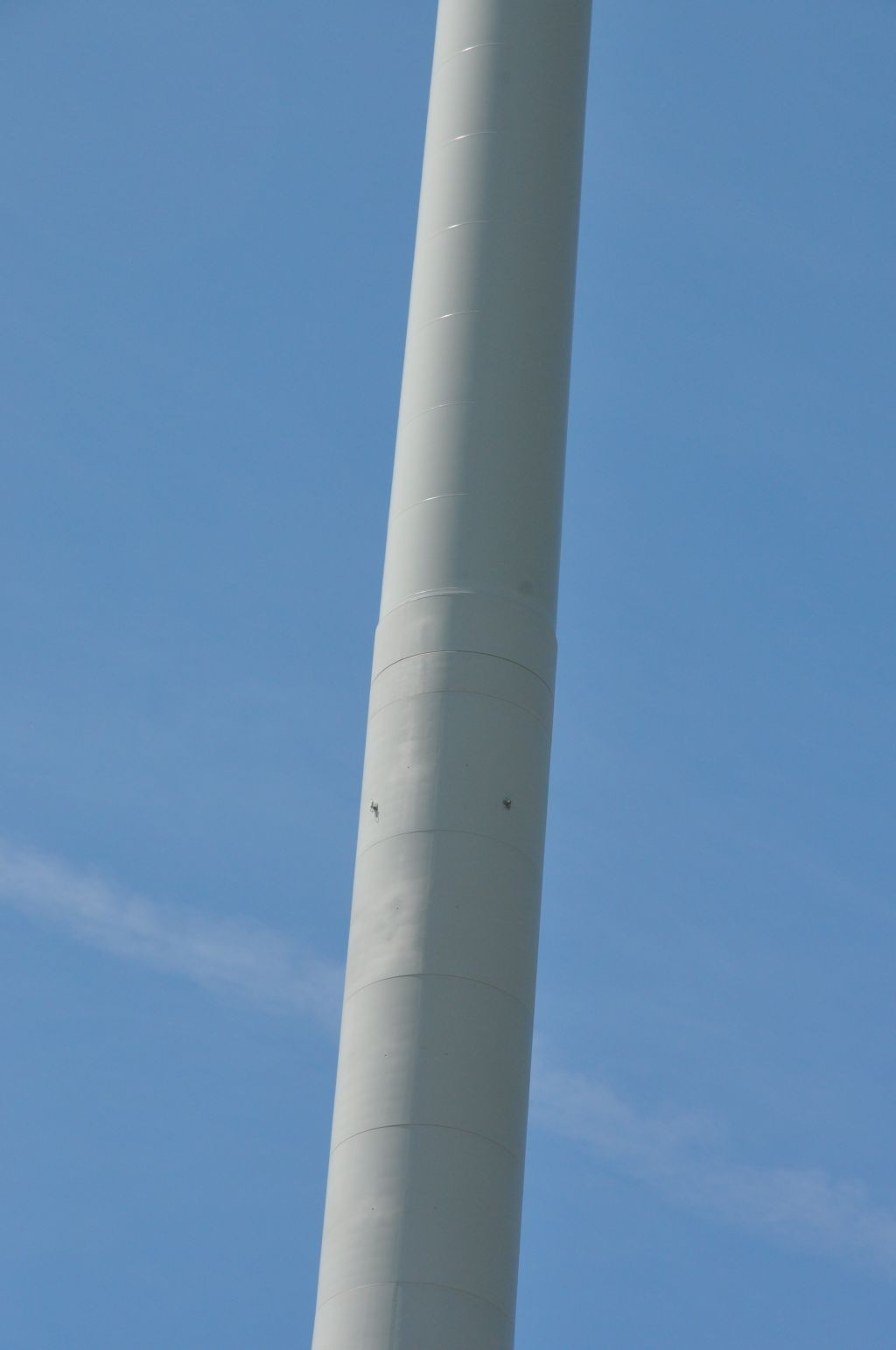

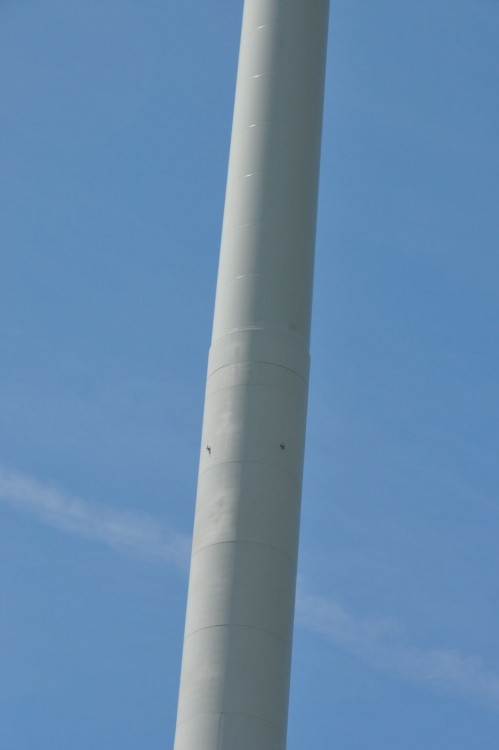

Unten ist der Übergang des Hybridturms vom Beton- zum Metallteil zu sehen.

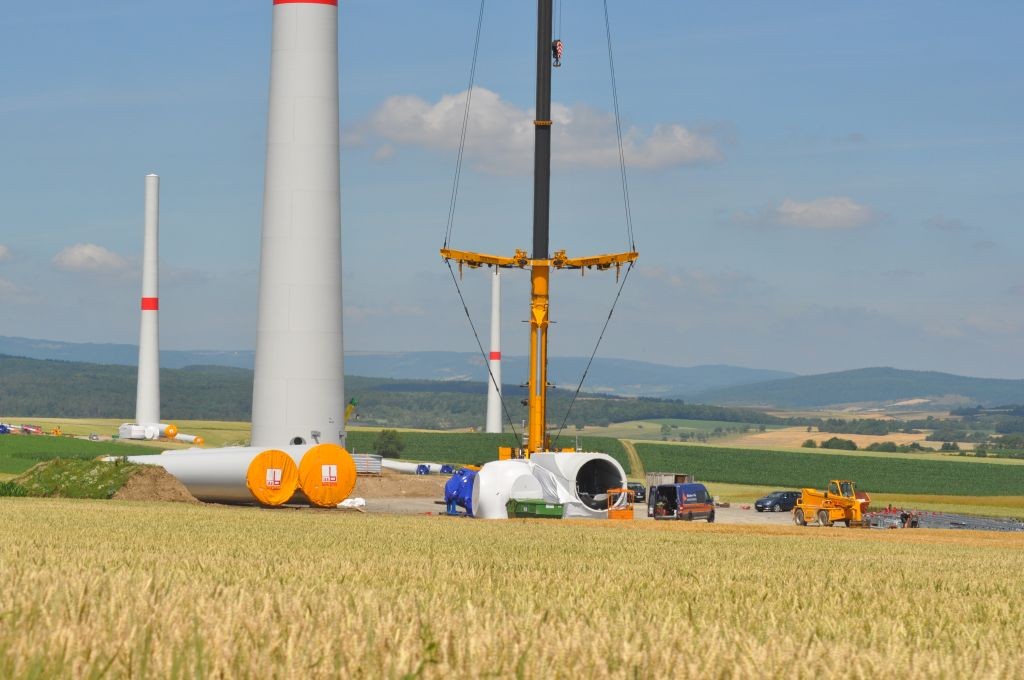

Turmteile, Nabe und Maschinenhaus

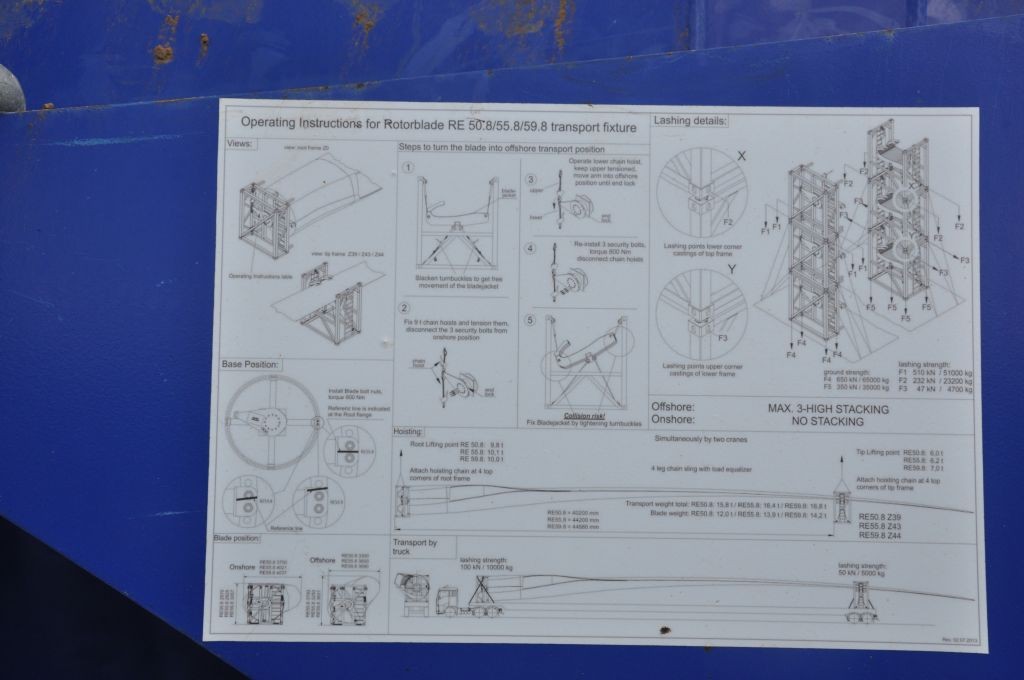

Die Dimensionen der Rotorblätter können hier abgelesen werden.


bearbeitet von A.Briss
Erklärungen

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
A.Briss

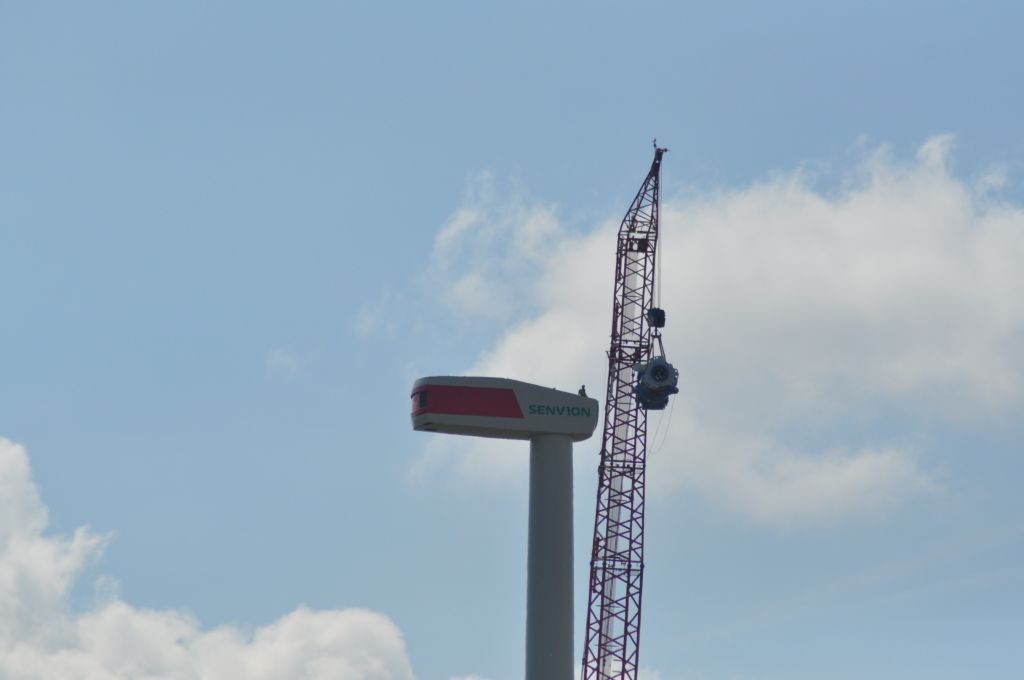

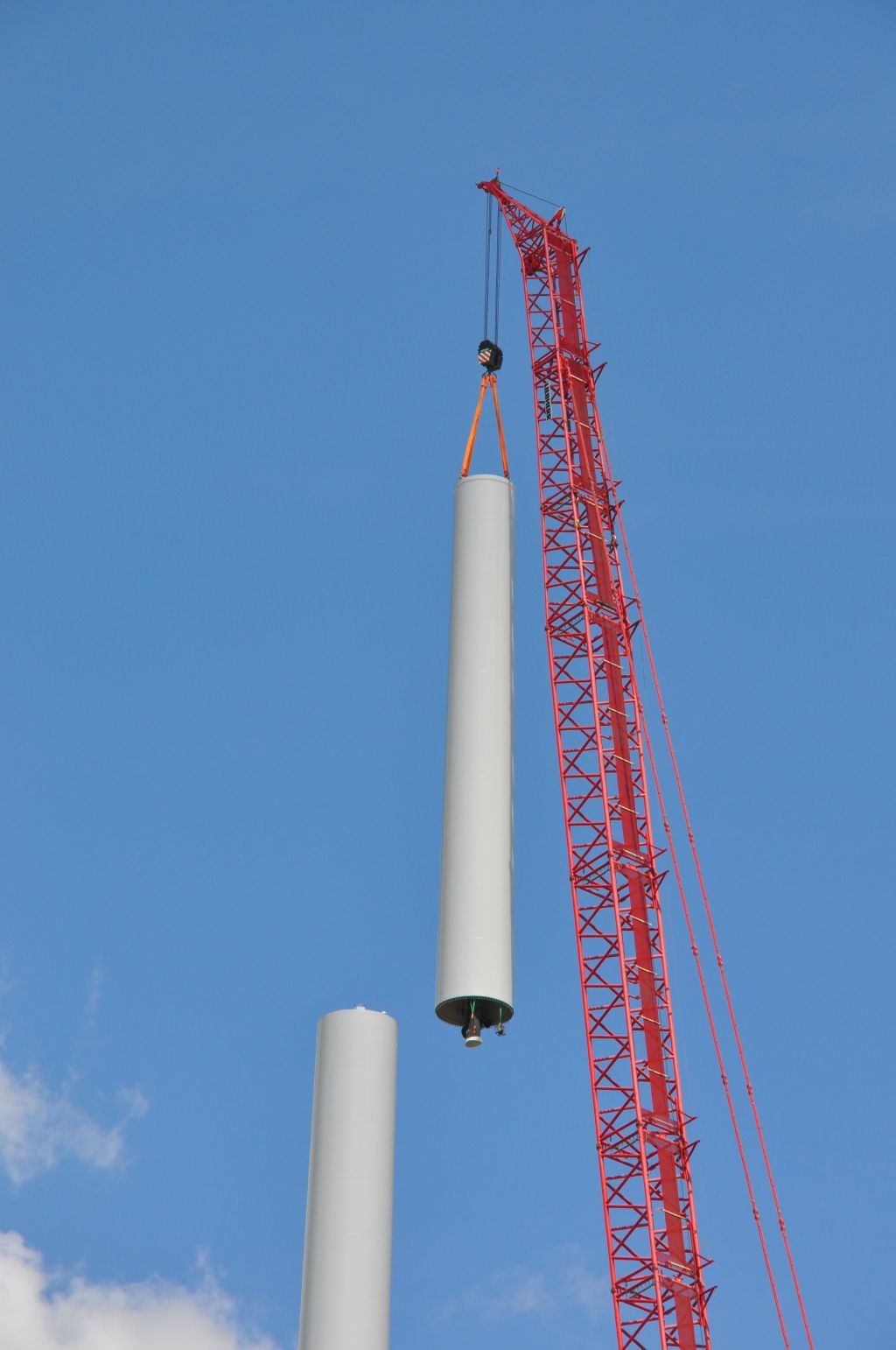

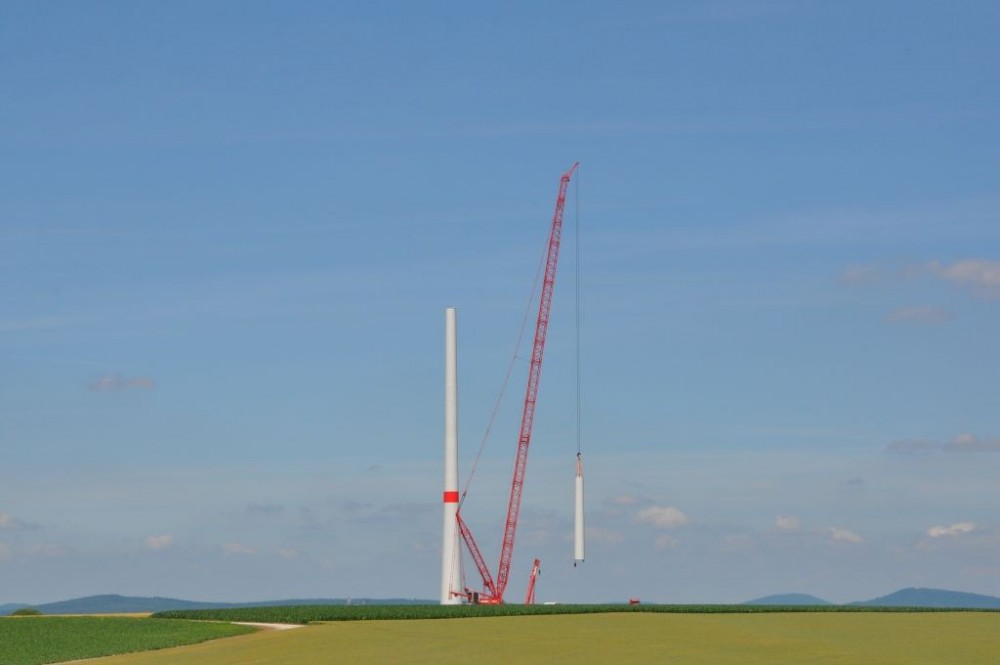

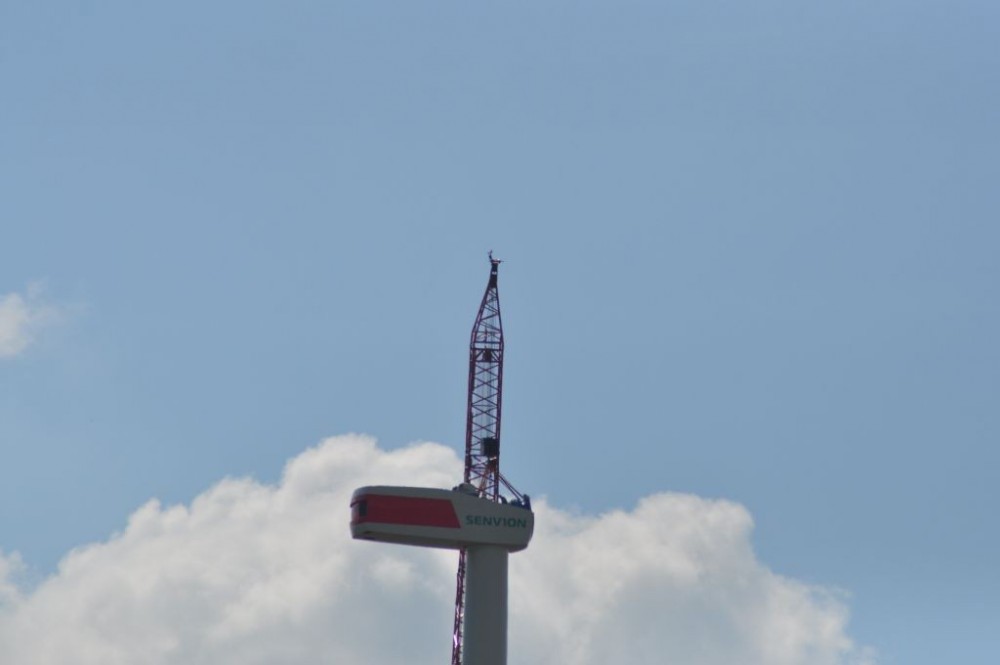

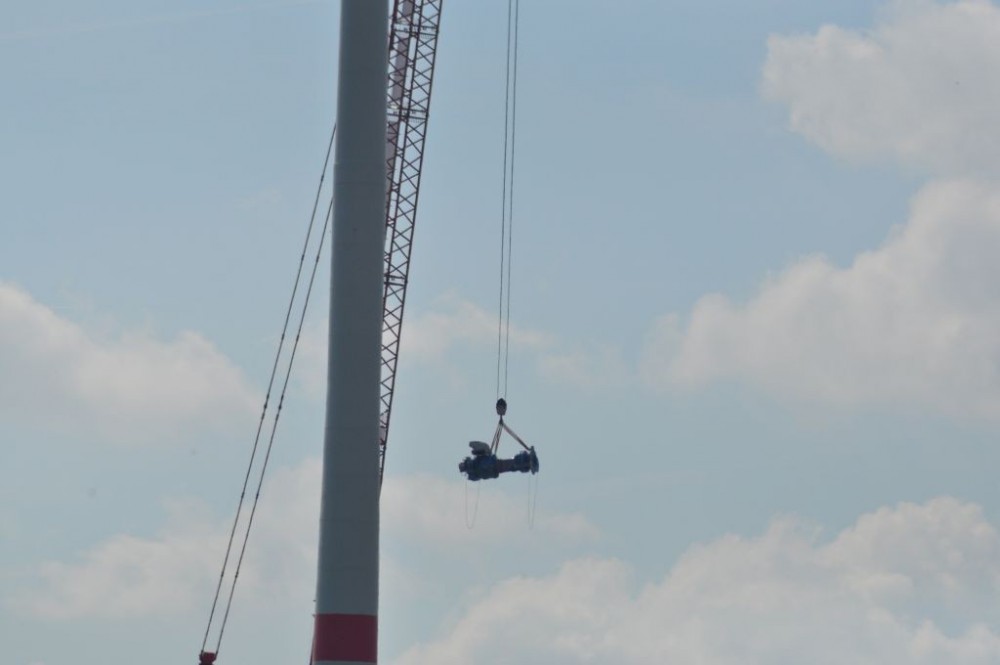

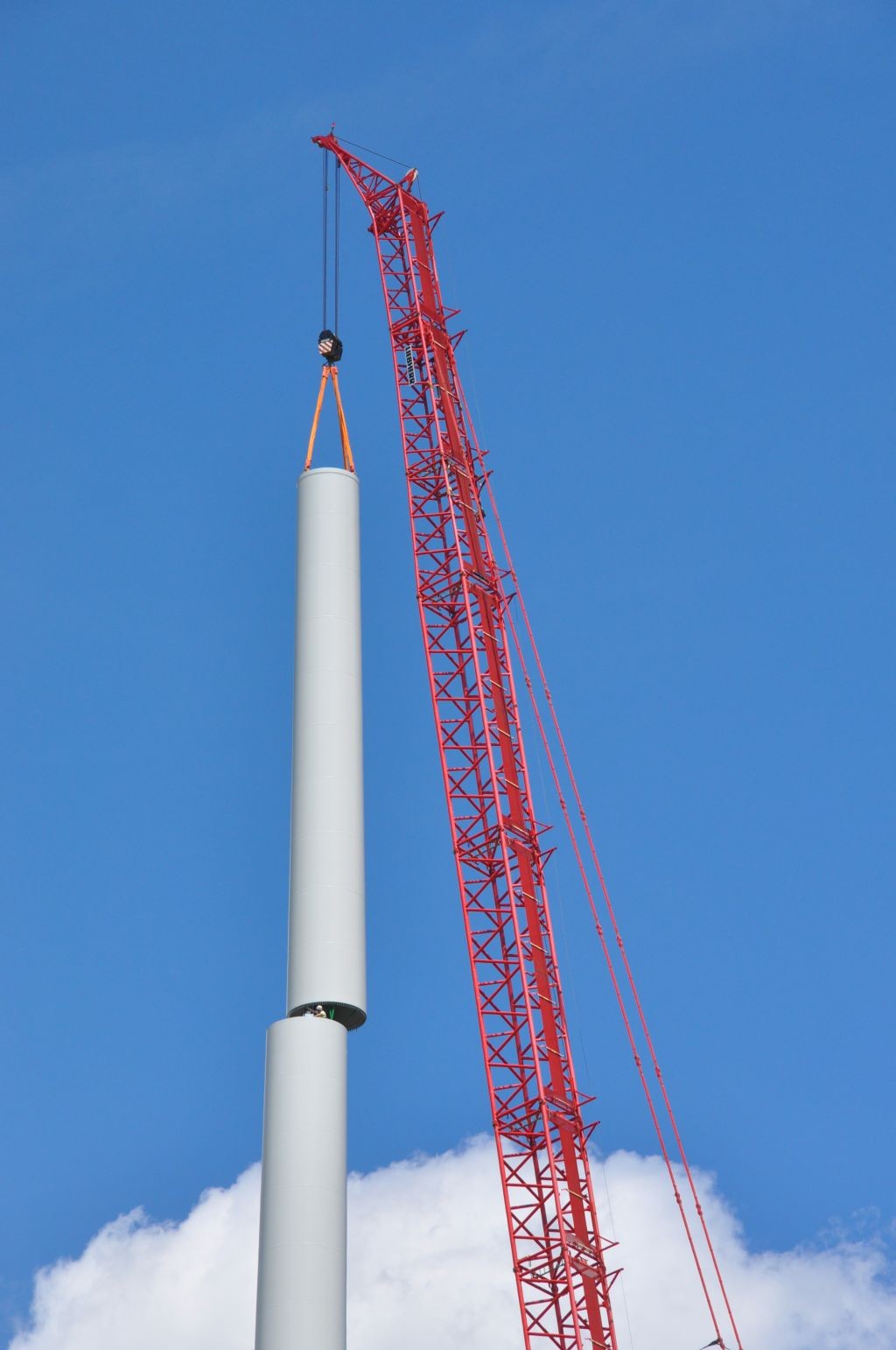

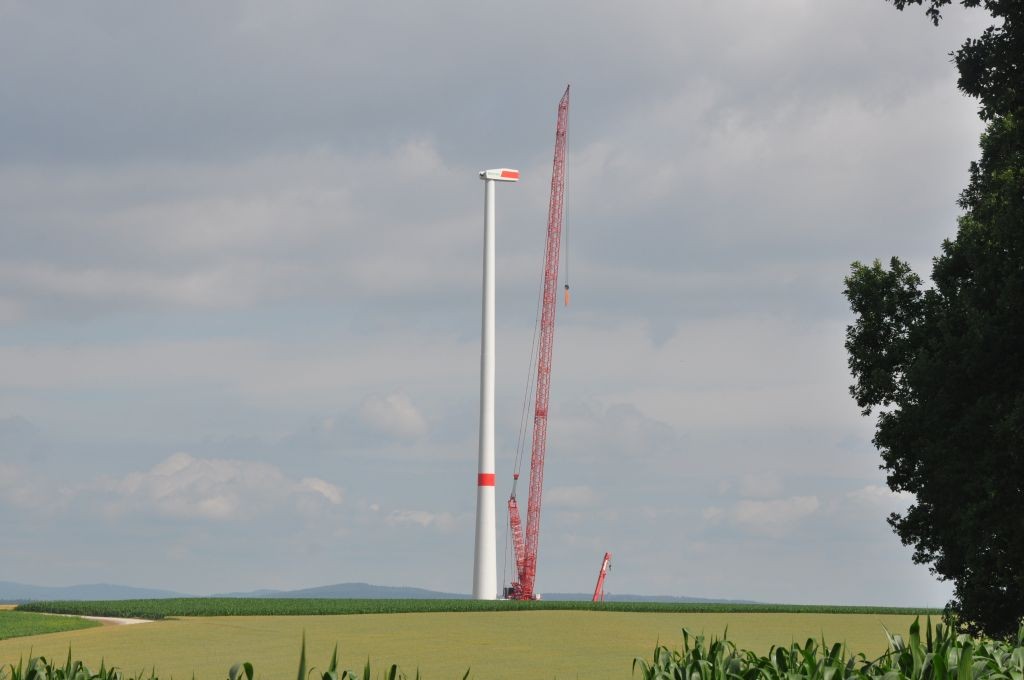

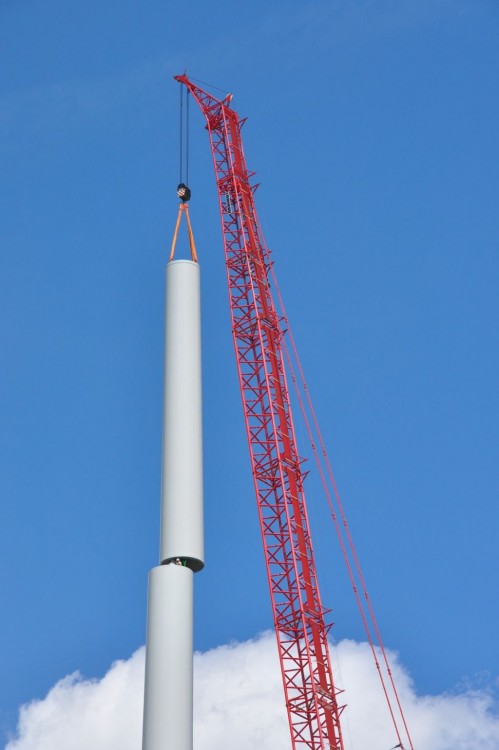

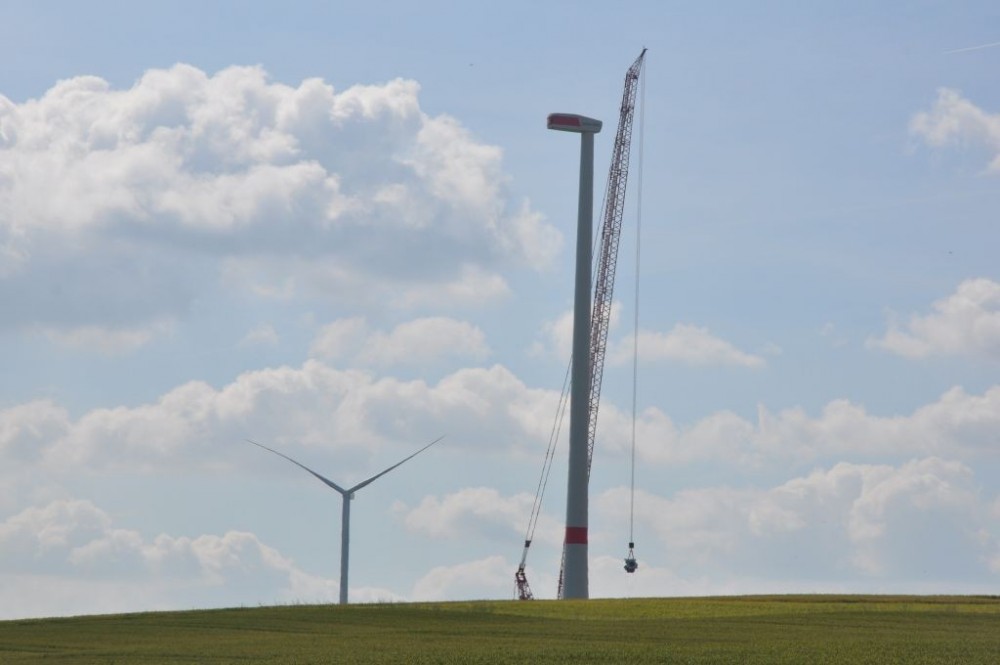

Ein Turm wird aud die volle Höhe gebracht. Anschließend wird erst das leere Maschinenhaus aufgesetzt. Es folgt die Generator-Getriebegruppe. Beide wiegen jeweils über 55 t. Die Nabenhöhe, in der die Arbeiter den ´drive-train`in Empfang nehmen, beträgt runde 140 m.











bearbeitet von A.Briss
  • Gefällt mir 1

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
A.Briss

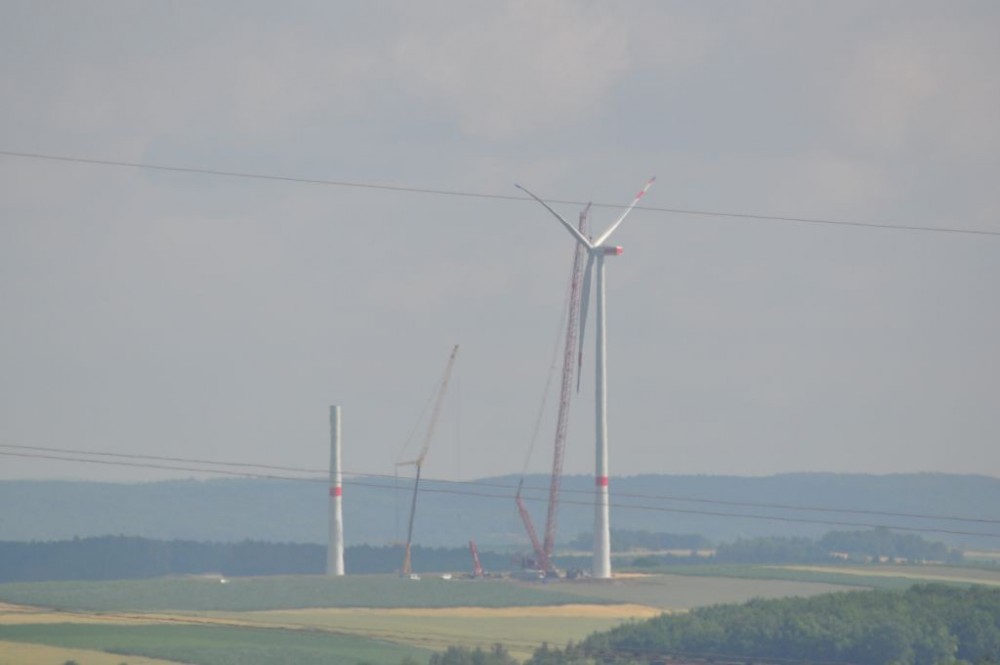

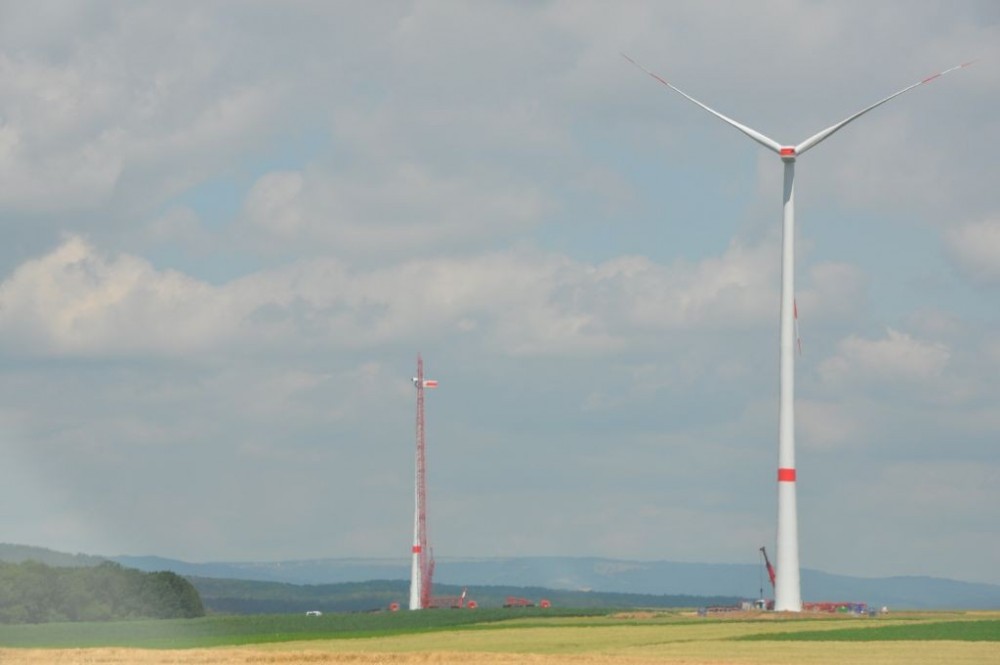

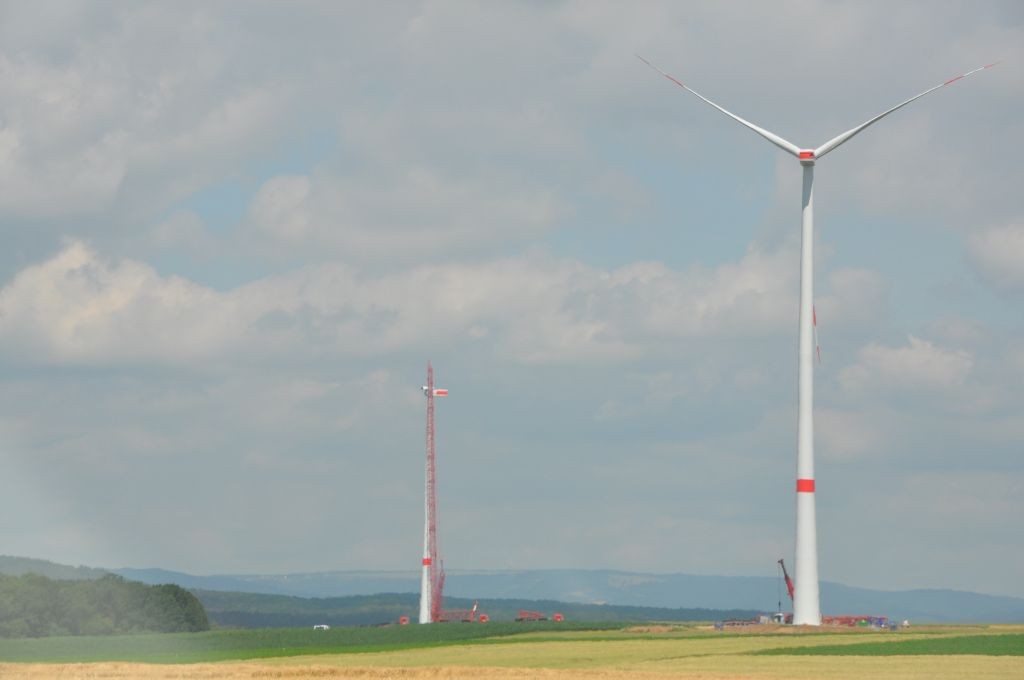

Dann wird bei der linken Anlage der Deckel des Maschinenhauses aufgesetzt. Anschließend wird der am Boden vormontierte Rotorstern gezogen. Dann noch ein bisschen Inneneinrichtung, Elektrik und Inbetriebnahme - fertig ist die Laube. Vielleicht sehe ich demnächst den ganzen Windpark in Betrieb. Ich wünsche allen eine pünktliche Vollendung und insbesondere sicheres und unfallfreies Schaffen.

:wave:





  • Gefällt mir 1

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
A.Briss

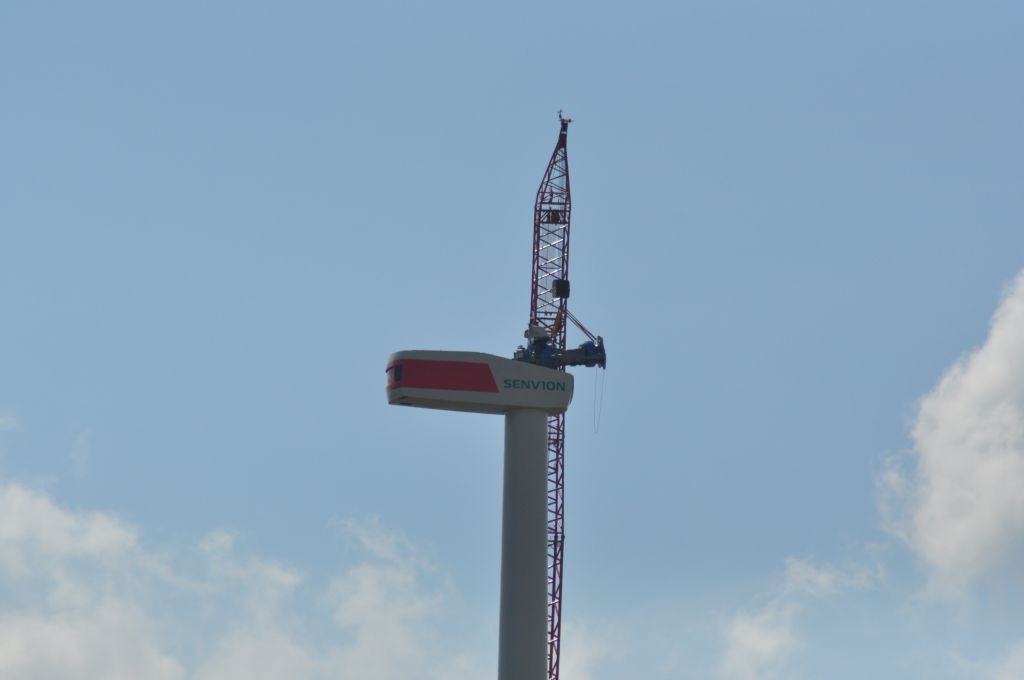

Kleiner Nachtrag: So kann man sich die Position des Antriebsstrangs im Maschinenhaus der Anlage vorstellen. Das Bild der Seitenansicht am Kranhaken entspricht ja ganz gut der Zeichnung ...

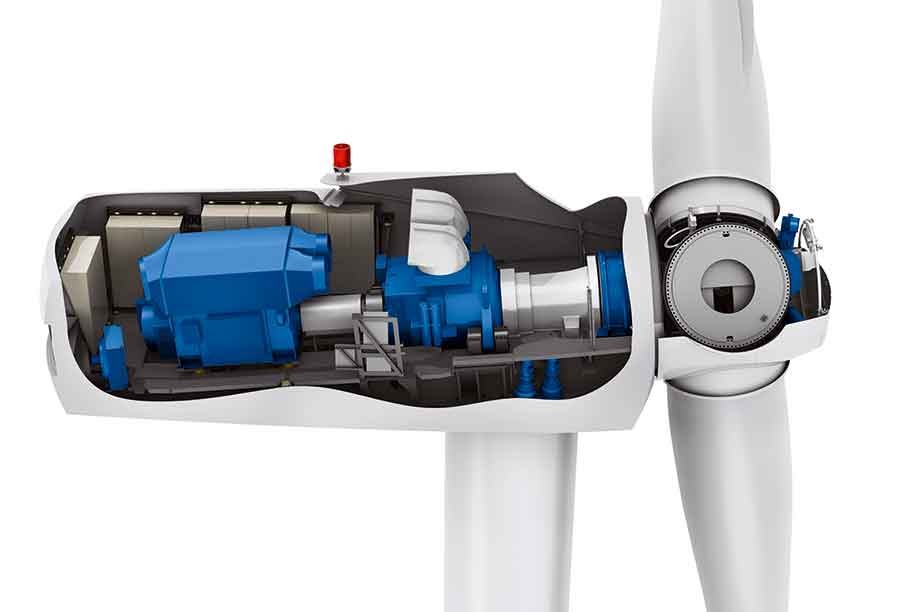

Inside view… High-speed 3.XM geared drivetrain with three-point gearbox support

Gefunden in: http://www.windpowermonthly.com/article/1437297/windtech-senvion-stretches-down-offshore,

11.07.2017

:wave:


Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
