Arten von Gradersteuerung (Bedienhebel/Joysticks)

Recommended Posts

Graderfan

Wie ich schon mal angenkündigt habe, stelle ich heute mal die Arten der verschiedenen Gradersteuerungen vor, um die Unterschiede der jeweiligen Versionen zu sehen. Zunächst die häufigsten Varianten und danach spezielle Varianten von Herstellern.



Eurosteuerung - Beispiel O&K F106. Die Eurosteuerung haben u.a. Hersteller wie O&K / CNH bzw. HBM z.B.

56c5cf74a9abb_OKF106.thumb.jpg.33e004fd0

© http://www.rbauction.com

  • Like 2

Share this post


Link to post
Share on other sites

Registriere dich um diese Anzeige nicht mehr zu sehen.

Graderfan

...

Amerikanische Steuerung - eine solche gibt es auf der Welt recht häufig, u.a. Caterpillar (H,K, G-Serie), Volvo, John Deere, Champion...

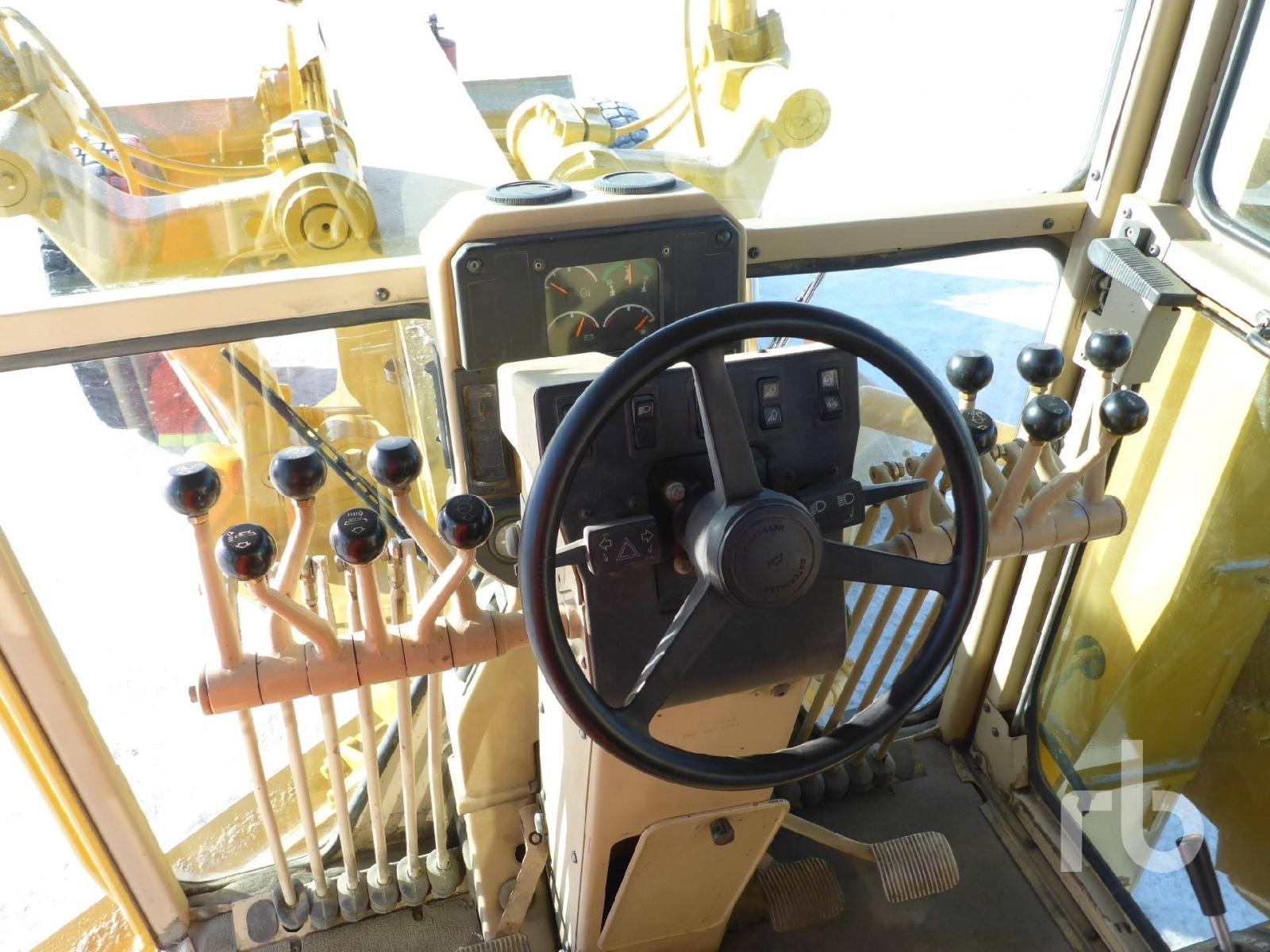

Hier ein Beispiel eines CAT 140 H

56c5d050328a8_Caterpillar140H.thumb.jpg.

© http://www.rbauction.com

Edited by Graderfan
  • Like 1

Share this post


Link to post
Share on other sites
Graderfan

Die moderne M-Serie von Caterpillar hat nur Joysticks-Steuerung, hier die Bilder dazu.

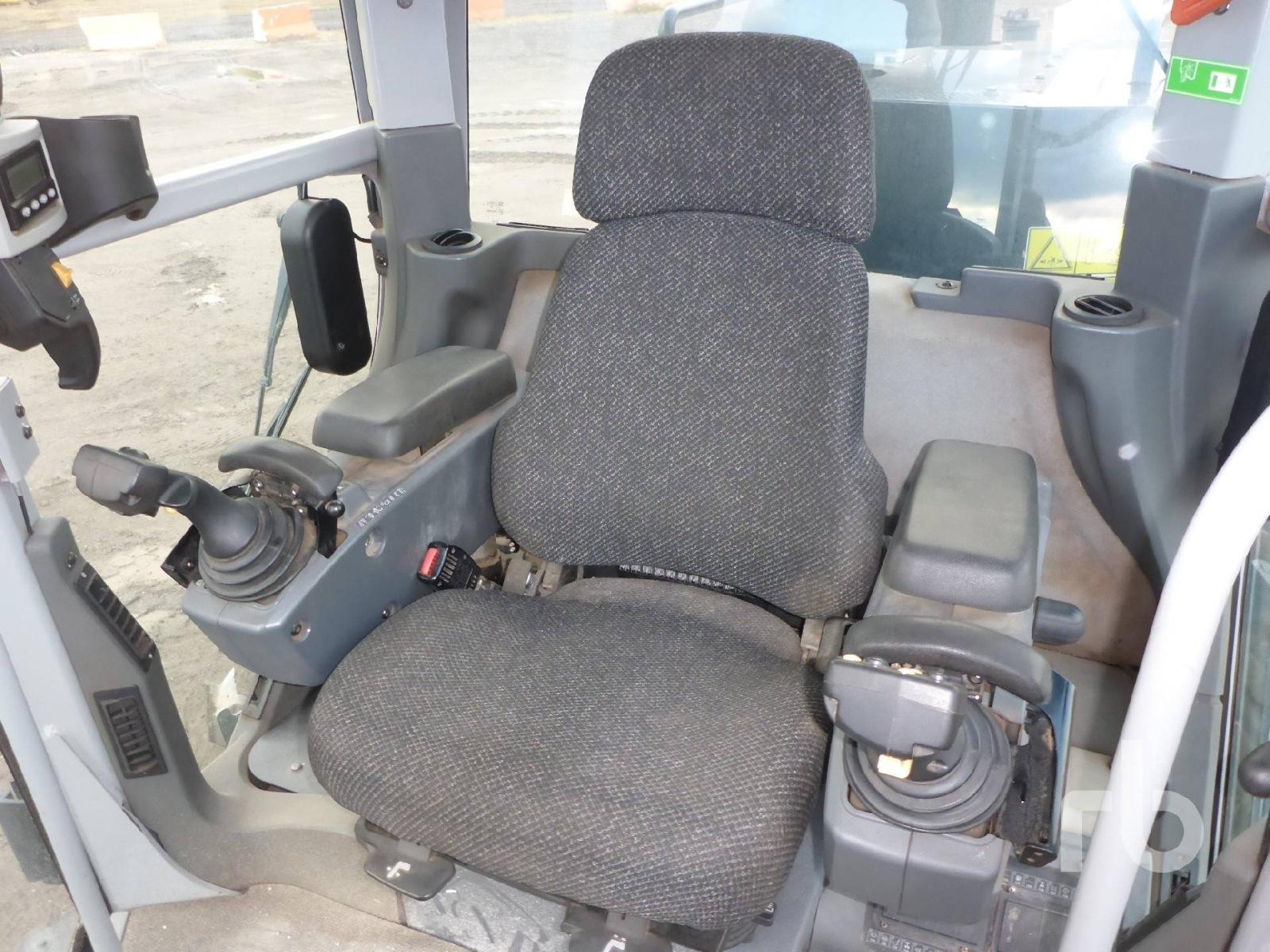

Joystick gesamt:

gesamt.thumb.jpg.56a0d8b37818b00bc35c7a0

© http://www.rbauction.com

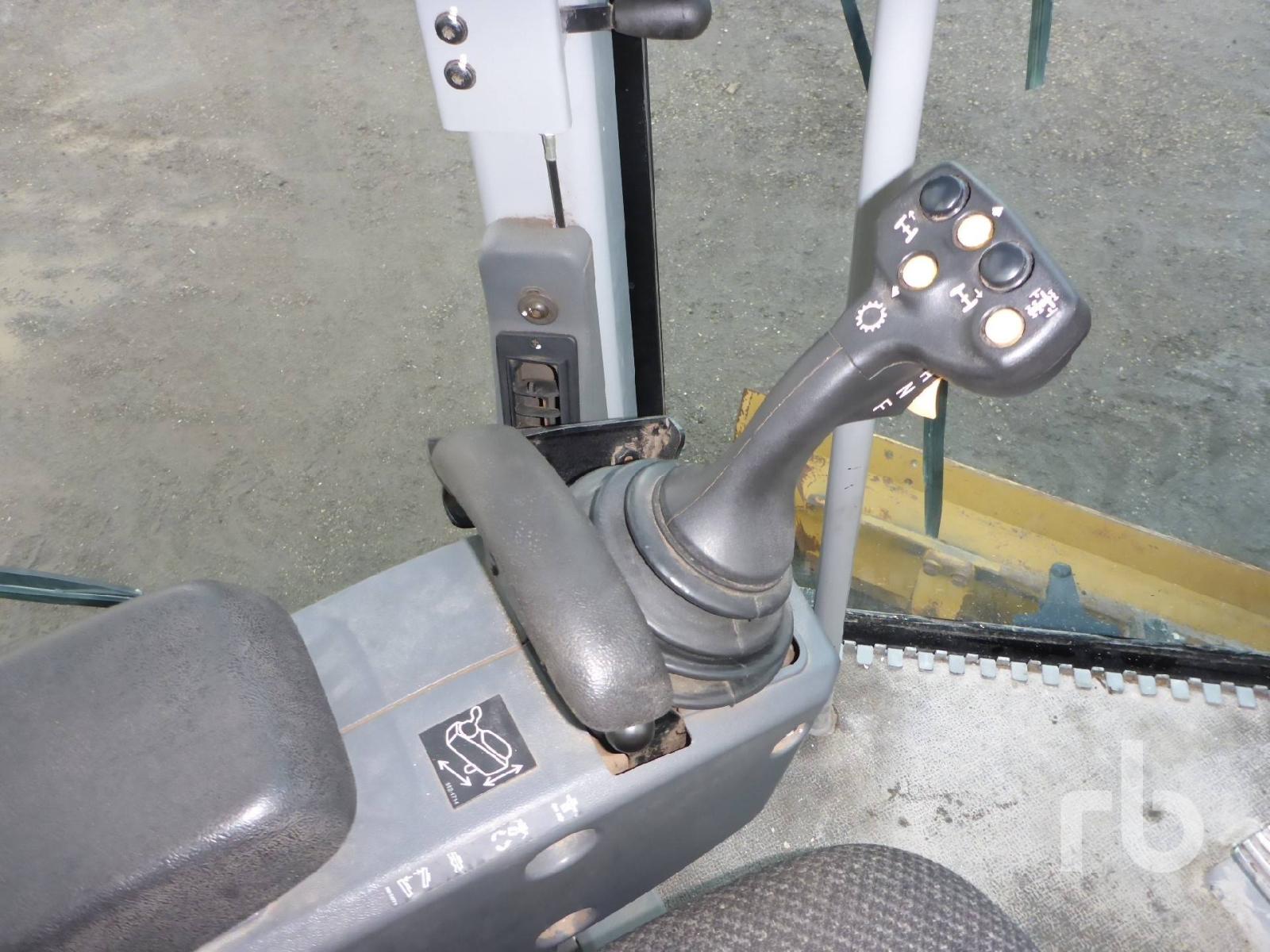

linker Joystick:

links.thumb.jpg.8792edd9c12a84260ac7dde3

© http://www.rbauction.com

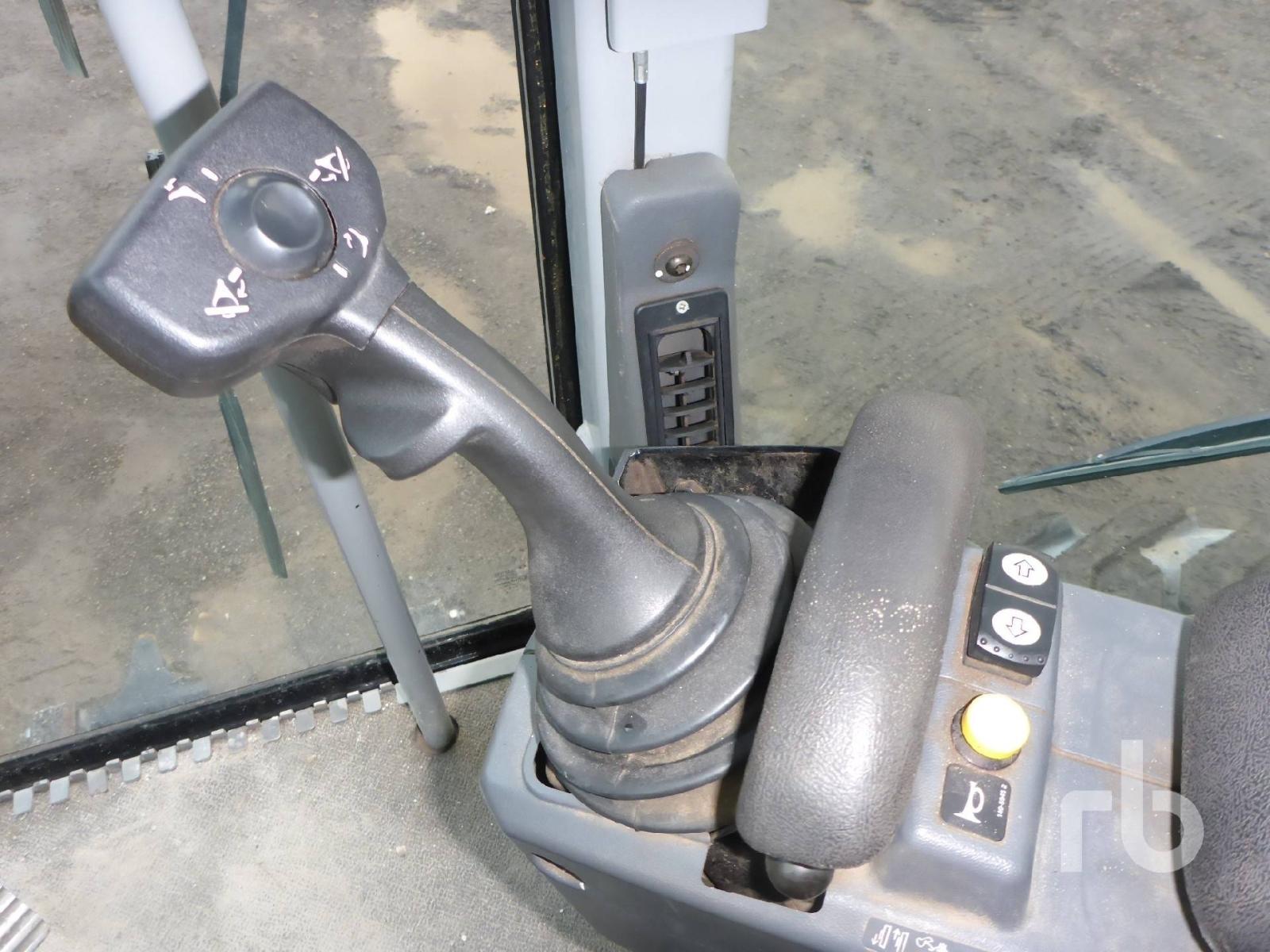

rechter Joystick:

rechts.thumb.jpg.de34a072e12fb056fa557b7

© http://www.rbauction.com



Graderhersteller wie Volvo, HBM, XCMG bieten auf Kundenwunsch Joystick-Steuerung an. Wenn ich davon mal Detailbilder bekomme zeige ich diese seperat.

Edited by Graderfan
  • Like 1

Share this post


Link to post
Share on other sites
Graderfan

...

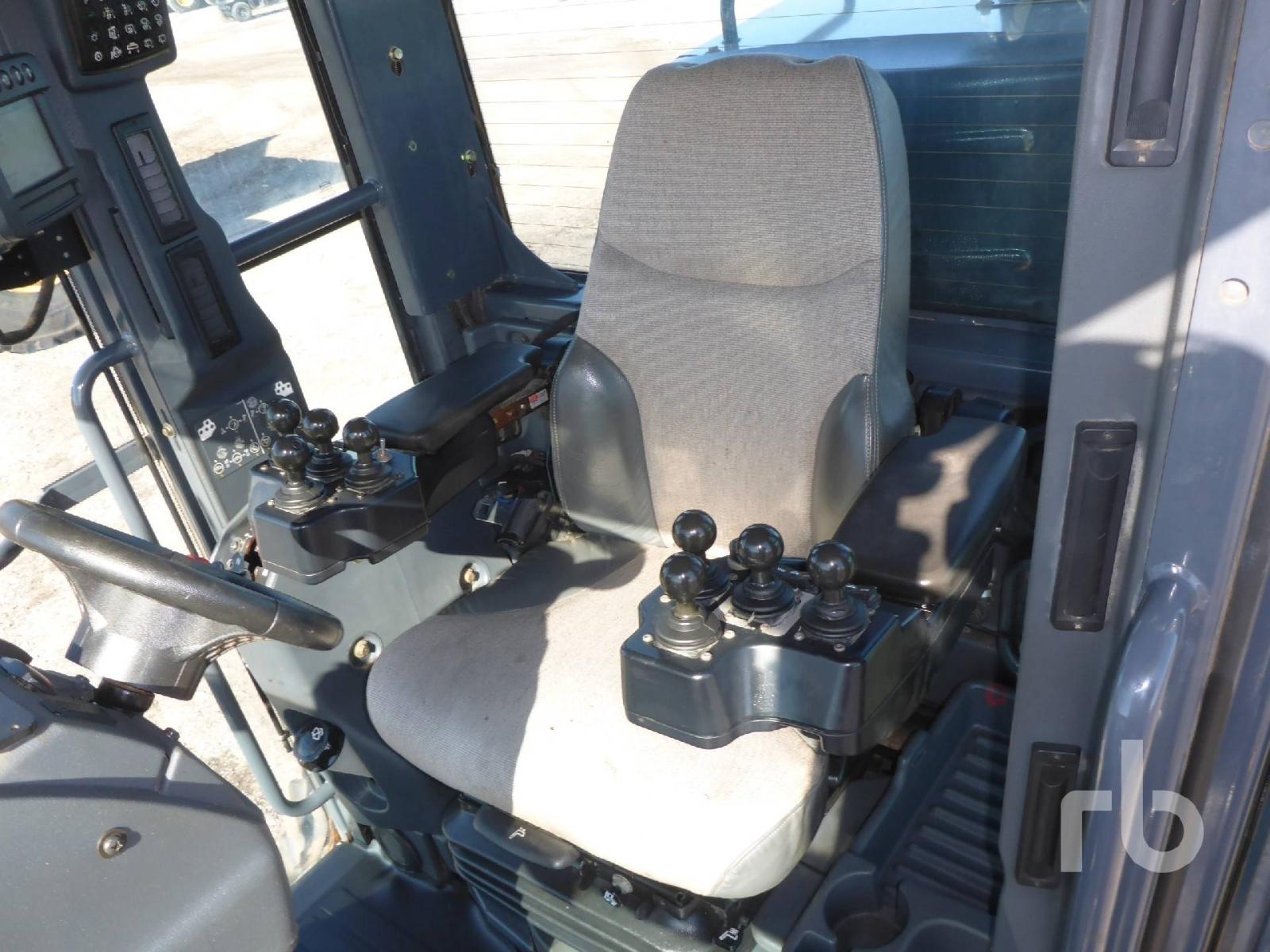

Nun stelle ich spezielle Varianten vor, hier die moderne Variante von John Deere - kleine Bedienhebel die der Fahrer neben sich hat:

56c5d1e36f014_JohnDeere.thumb.jpg.2f7b21

© http://www.rbauction.com

  • Like 1

Share this post


Link to post
Share on other sites
Graderfan

...

Nun zwei Varianten der Steuerung von MBU-Grader. Habe die letzten Wochen Bilder von diversen MBU-Gradern zugeschickt bekommen und habe mal die Bilder von zwei Arten von Steuerungen rausgesucht:

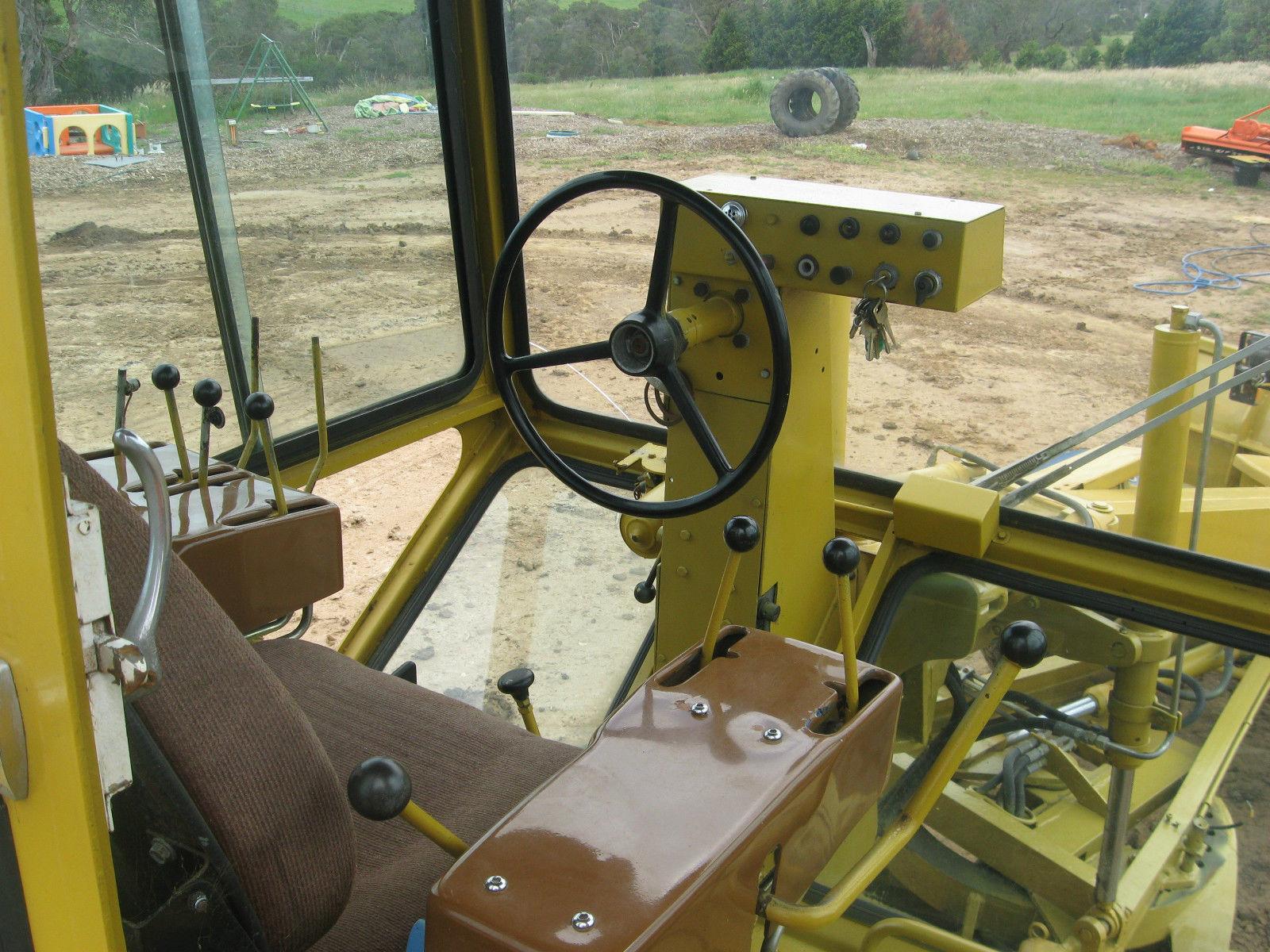

Hier ein Beispiel von einem MBU G3, die Bedienhebel befinden sich neben dem Fahrersitz:

G3.thumb.JPG.10af67bb8ad654ab19e7d0cb002

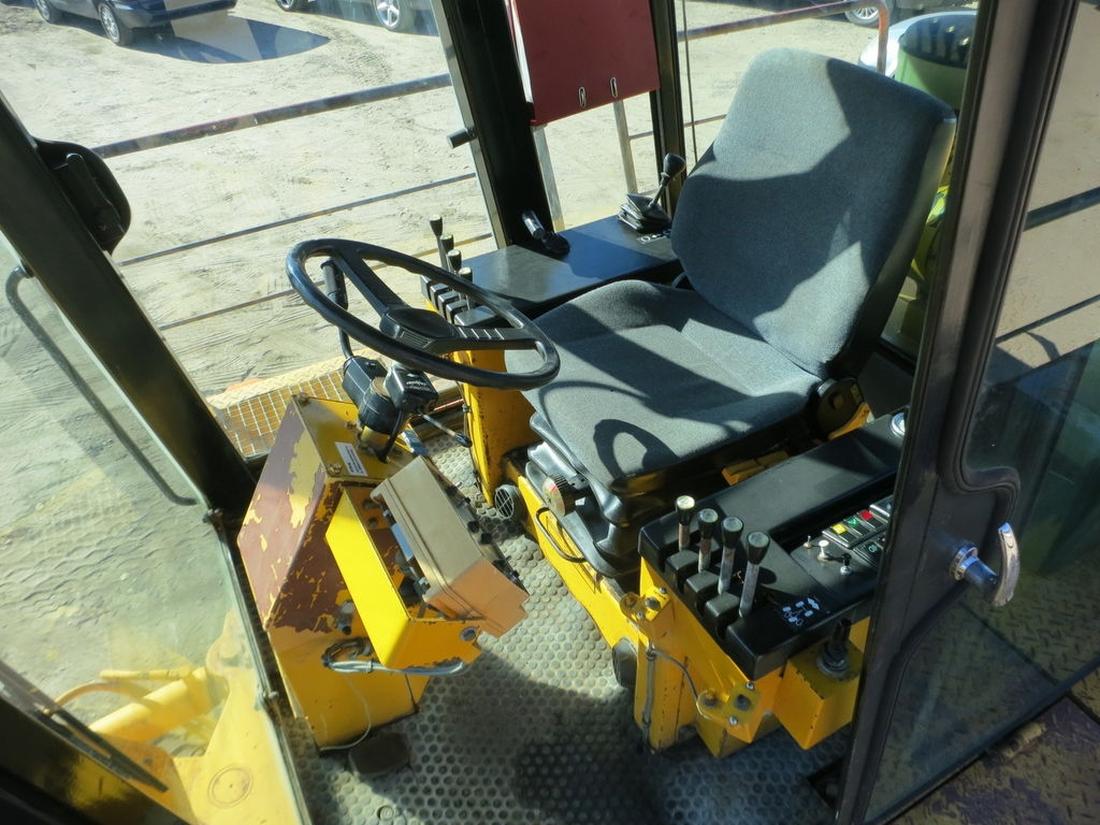

Dann gibt es noch eine Variante mit 4 Hebel nebeneinander neben dem Fahrersitz, hier bei einem MBU G150:
