New York, USA. Der Wiederaufbau am Ground Zero läuft auf Hochtouren, der World Trade Center Komplex wird ein neues Wahrzeichen und gleichzeitig Denkmal für New York. Nach Tower 2 und 4 wird auch bei Tower 3 auf Kompetenz aus Österreich gesetzt: Doka liefert das Engineering, die Schalungslösung sowie das Richtmeisterservice und sorgt für termingetreue Arbeitsabläufe.

-
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (12.10.2015): Doka schalt Wasserkraftwerk in eisigen Gefilden
-

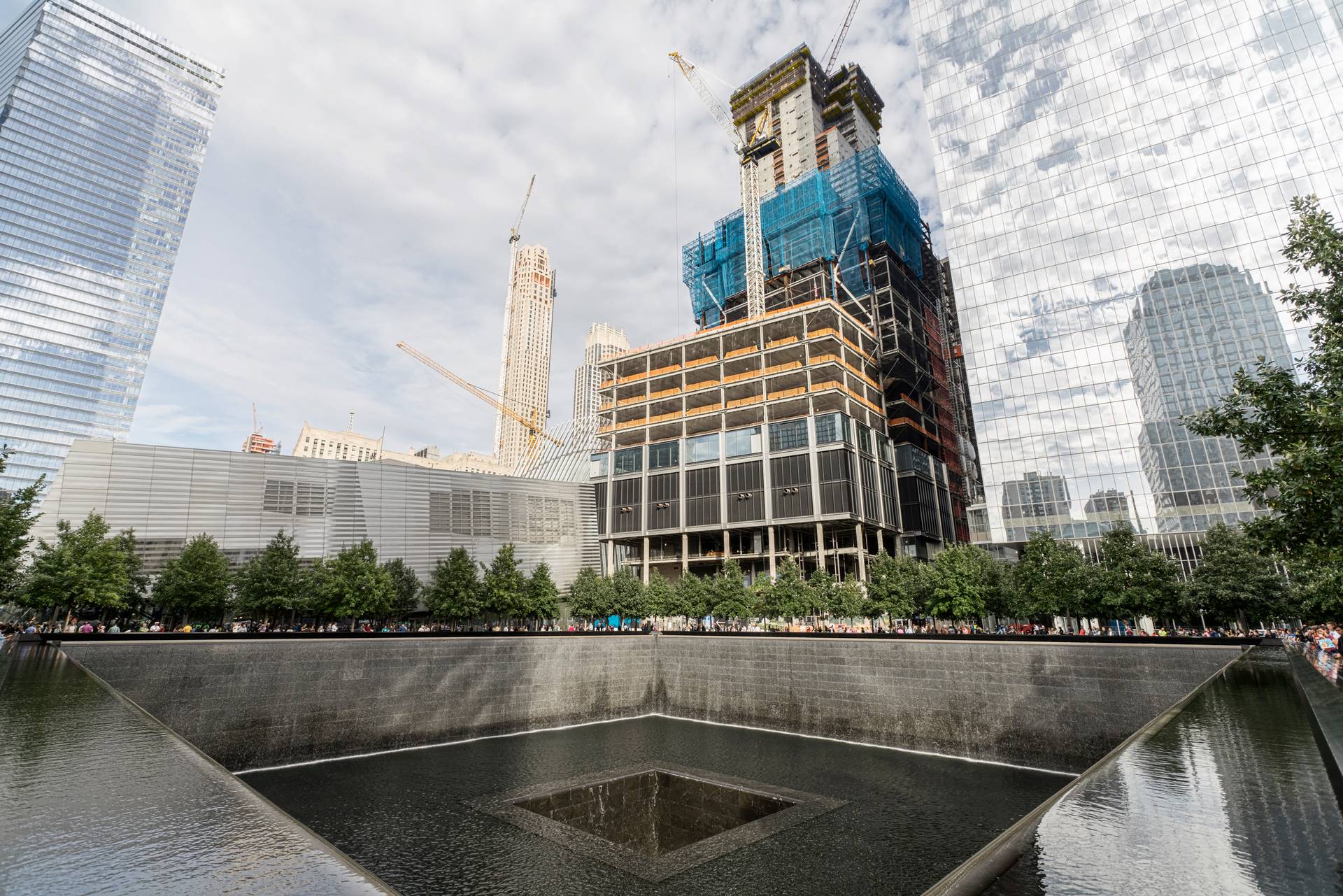

Das 3WTC liegt direkt neben dem 9/11 Mahnmal

Der Bau des neuen World Trade Centers in New York schreitet mit großen Schritten voran. Insgesamt umfasst der künftige Komplex sieben Gebäude, davon sechs Hochhäuser und ein Mahnmal. Der Schalungspionier Doka hilft beim Wiederaufbau kräftig mit: Nach Schalungs-aufträgen für die Türme 2 (411 m) und 4 (297 m) sowie für das Mahnmal 9/11 Memorial Museum ist das Know-how aus Amstetten auch beim ?3 World Trade Center? gefragt. Der auch unter dem Namen seiner Adresse, 175 Greenwich Street, bekannte Turm erreicht nach Fertigstellung eine Gesamthöhe von 357 m. Das Unternehmen Roger & Sons Concrete zeichnet für den Bau des World Trade Center Tower 3 in New York verantwortlich.

bf24_World_Trade_Center_Tower_3__c__RSHP_Team_Macarie_Courtesy_of_Silverstein_Properties.jpg


Der World Trade Center Tower 3 wird nach Fertigstellung 357 m hoch sein

Ausgezeichneter Turm
Der britische Architekt Richard Rogers des Architektenbüros Rogers Stirk Harbour + Partner erhielt für seinen Entwurf des 80-stöckigen Towers den renommierten Pritzker-Preis. Das Design des künftig dritthöchsten Gebäudes auf dem insgesamt sieben Gebäude umfassenden World Trade Center-Areal ist geprägt von einer Verbindung aus Beton und Stahl. Der Stahlbetonkern wird umhüllt von einer Silhouette aus Stahlkonstruktion, die Fassade besteht aus Glas. Die meisten Stockwerke stehen für Büros zur Verfügung. In den ersten acht Geschoßen, dem Podium, sind Geschäfte und technische Einrichtungen vorgesehen. Im Gebäudeinneren dominiert ein massiver Stahlbetonkern mit integrierten Aufzügen und Treppenhäusern. Dieses Baukonzept entspricht den höchsten Sicherheitsanforderungen. Alle anderen Schwestertürme des World Trade Centers werden ebenfalls nach diesem Prinzip errichtet.

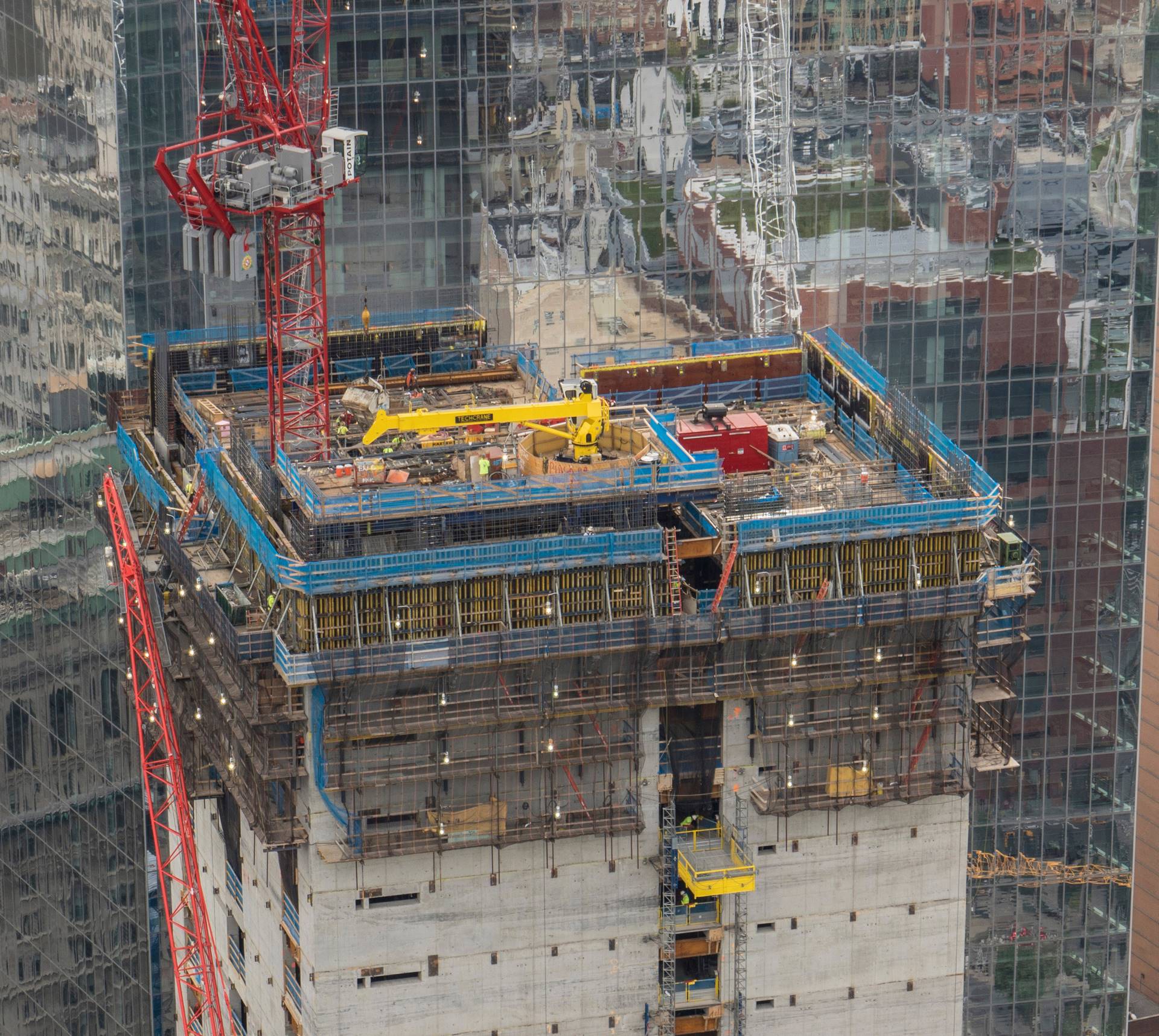

Die Doka-Selbstkletterschalung SKE100 plus kommt an der Außenseite des Gebäudes zum Einsatz und versetzt die großen Arbeitsbühnen, bestehend aus Rahmenschalung Frami S und Trägerschalung Top 50 S

Selbstkletterschalung für raschen Baufortschritt
Um den Schalungseinsatz zu optimieren, haben die Doka-Ingenieure eine Lösung aus Selbstkletterautomaten, Trägerschalung, kranunabhängigem und damit kostensparendem Tischhubsystem sowie innovative Deckenstützen für überdurchschnittliche Höhen empfohlen. Der Selbstkletterautomat SKE100 plus, der pro Einheit bis zu 10 t transportieren kann, ist ideal zum Versetzen der großen Arbeitsbühnen die aus der Rahmenschalung Frami S und Trägerschalung Top 50 S bestehen. Die Selbstkletterschalung kommt an der Außenseite des Gebäudes zum Einsatz und gewährleistet raschen Baufortschritt und Sicherheit für die Baumannschaft. Dank der vollständig eingehausten Arbeitsbühnen kann bei jedem Wetter ? und selbst bei Windspitzen bis zu 72 km/h ? weitergearbeitet werden.

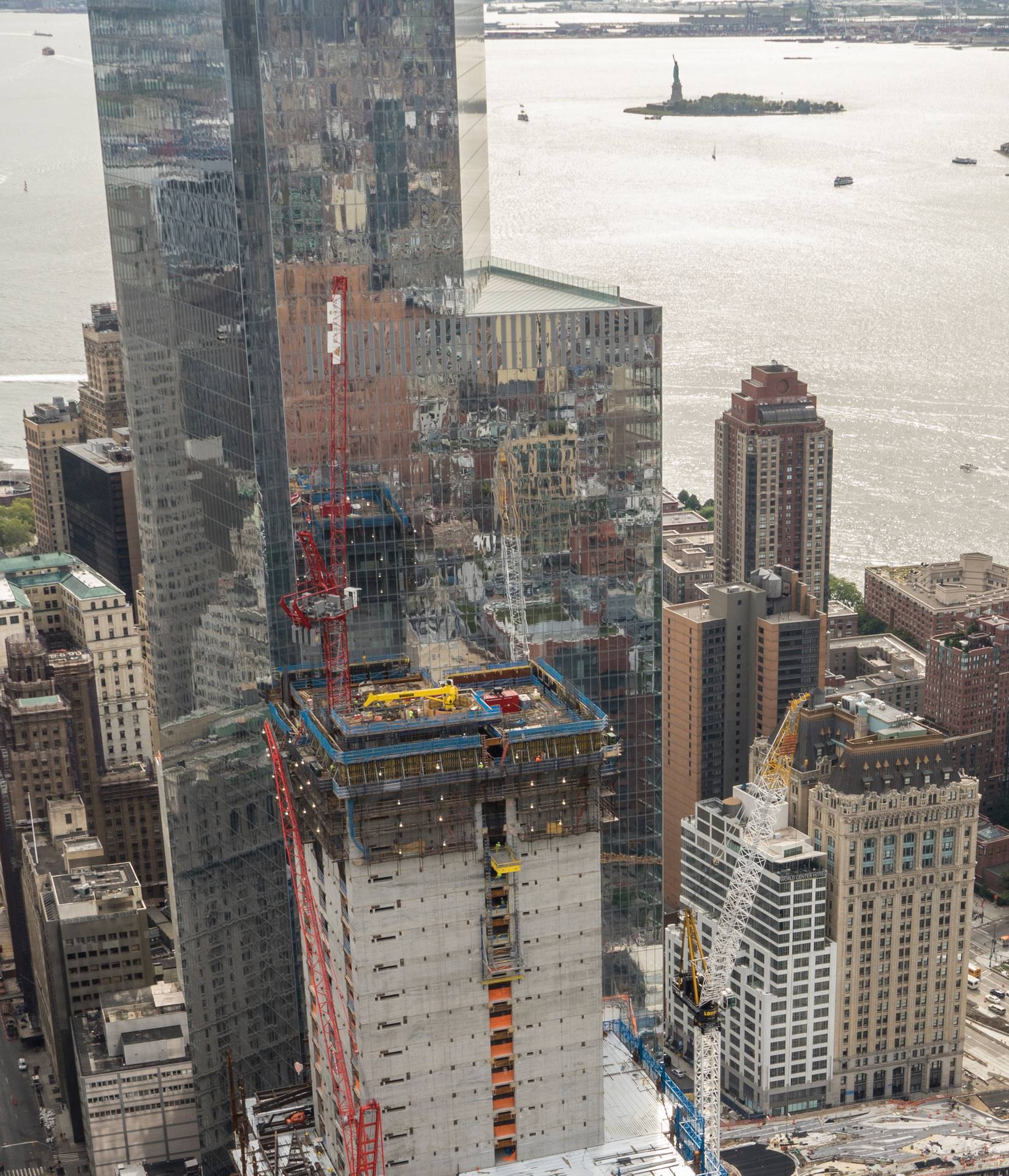

Der Gebäudekern wächst mit dem Doka Super Climber um ein Stockwerk bzw. 3,90 m pro Woche

Das ebenfalls an der Außenwand angebrachte, selbstkletternde Tischhubsystem TLS ermöglicht das kranunabhängige und sichere Umsetzen von Deckenschalungen, Arbeitsgeräten und anderen Materialien. Der innere Gebäudekern wird mit der leistungsstarken Selbstkletterschalung, dem Super Climber SCP, betoniert. Mit dem Doka Super Climber SCP, das schnelle selbstkletternde Schalungssystem für den nordamerikanischen Markt, wächst der Gebäudekern um 3,90 m bzw. ein Stockwerk pro Woche in die Höhe. Per Jahresende 2015 wird die 200-Meter-Marke bereits erreicht sein. Zusätzlich kommt das US-spezifische 10k/leg shoring System zum Einsatz um weitläufige Decken mit Höhen von über 5,5 m abzustützen. Zwei Doka Treppentürme 250, die sich rasch aus Rah¬men und vor¬mon-tier¬ten Trep¬pen¬e¬le¬menten zu¬sam¬men¬bau¬en lassen, sind direkt in der Super Climber Platform SCP integriert und stellen Zwischenausstiege für einen sicheren Zugang zu allen Arbeitsebenen bereit.

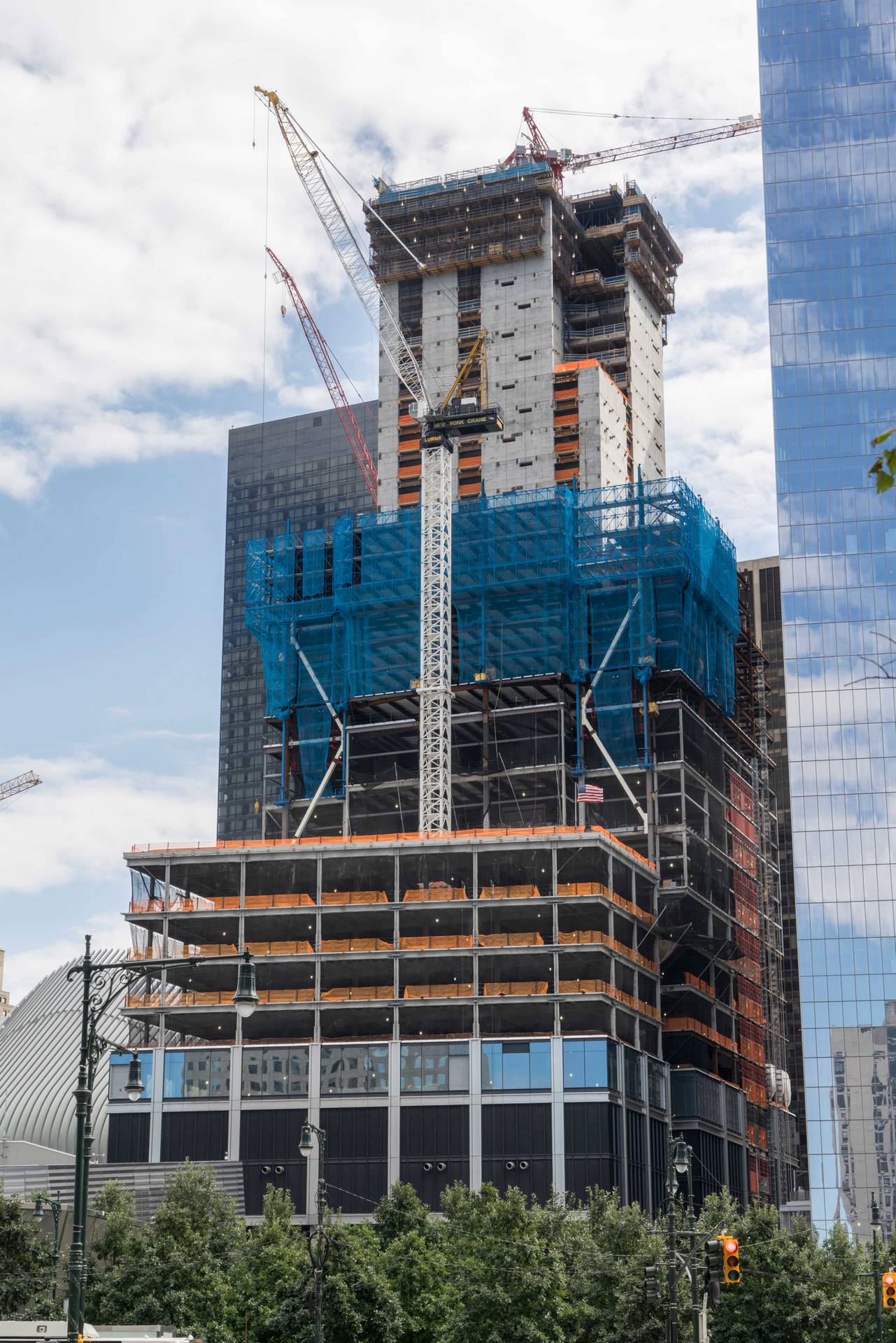

Das an der Außenwand angebrachte, selbstkletternde Tischhubsystem TLS ermöglicht kranunabhängiges Umsetzen von Deckenschalungen und Arbeitsgeräten

Doka-Ingenieure waren bereits in der Planungsphase mit dabei und konnten so frühzeitig die optimale Schalungslösung definieren. Ein Doka Richtmeister sorgte vor Ort für die reibungs-lose Montage und instruierte die Baustellenmannschaft über die korrekte Bedienung der unterschiedlichen Schalungssysteme.

Die Eröffnung des 3WTC ist für 2017 geplant. Die eingebauten Sicherheitssysteme gehen über die Anforderungen der Bauordnung der Stadt New York sowie der Hafenbehörde von New York und New Jersey hinaus. Eine Zertifizierung nach dem LEED (Leadership in Energy and Environmental Design) Gold Standard für Energieeffizienz wird ebenfalls angestrebt.

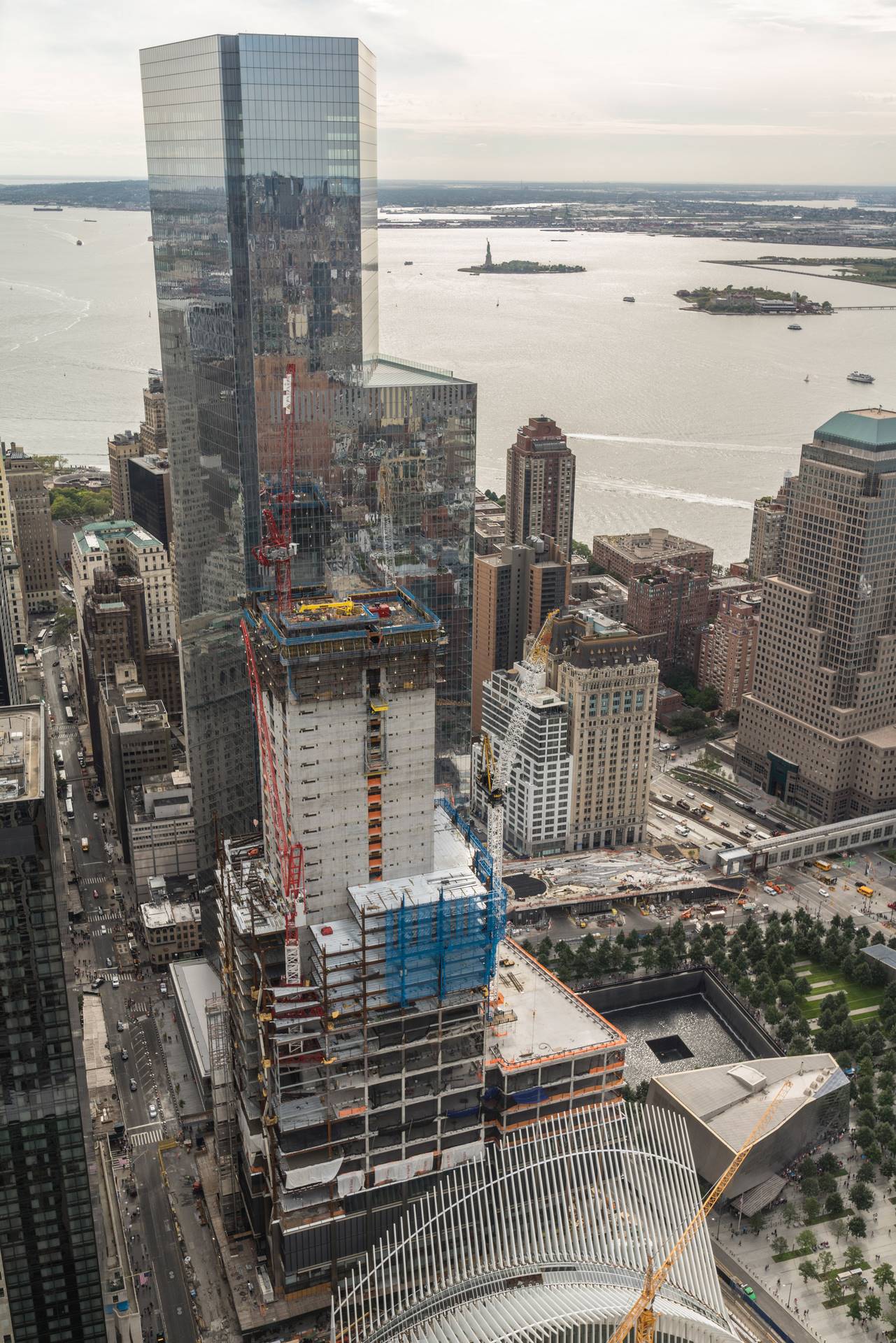

Ende 2015 wird der Turm bereits eine Höhe von 200 m erreicht haben


Google Maps: World Trade Center, New York



Über das Projekt:
  • Projekt: World Trade Center ? Tower 3
  • Standort: New York
  • Architekt: Richard Rogers, Rogers Stirk Harbour + Partner
  • Bauausführende Firma: Roger & Sons
  • Baubeginn: 2014
  • Geplante Fertigstellung: 2017
  • Höhe: 357 m
  • Betonierabschnitt: 3,90 m
  • Taktung: 1 Woche pro Betonierabschnitt
  • Produkte im Einsatz: Selbstkletterautomat SKE100 plus, Rahmenschalung Frami S, Trägerschalung Top 50 S, Tischhubsystem TLS, Selbstkletterautomat Super Climber SCP, Deckenstütze 10k/leg shoring System, Doka Treppenturm 250
  • Dienstleistungen von Doka: Schalungsplanung, Richtmeisterservice

Bauforum24 Firmeninformationen, Profile oder Links Weitere Informationen: Doka

(© Fotos: Doka / Silverstein Properties, Richard Rogers)
