Stehr SUG 20 - Minigrader von Stehr Baumaschinen


Bauforum24

Recommended Posts

Schwalmtal-Storndorf. Die Firma Stehr Baumaschinen bringt neu entwickelte Minigrader auf den Markt. Minigrader sind nicht neu, es gibt einige amerikanische Hersteller, deren Produkte konnten sich aber auf dem europäischen Markt nicht durchsetzen. Die Nachteile dieser Maschinen liegen laut Stehr unter anderem am Gewicht. Sie seien zu leicht, dadurch fehle oftmals die Bodentraktion, zudem seien sie umständlich in der Bedienung, und es sei keine anständige Kabine, Heizung usw. vorhanden.

-
Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Stehr Spezialmaschinen - Grader mit Knickschar und Aufreißer
-

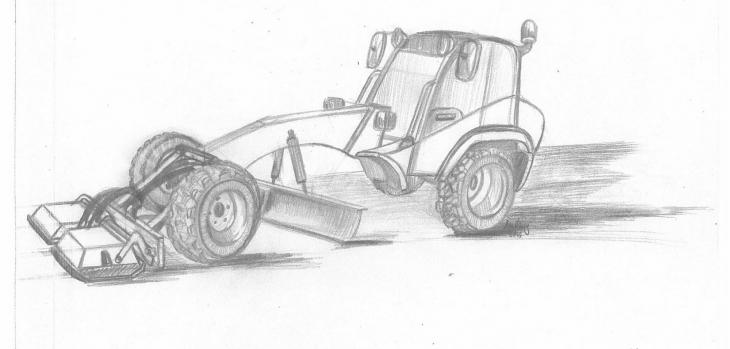

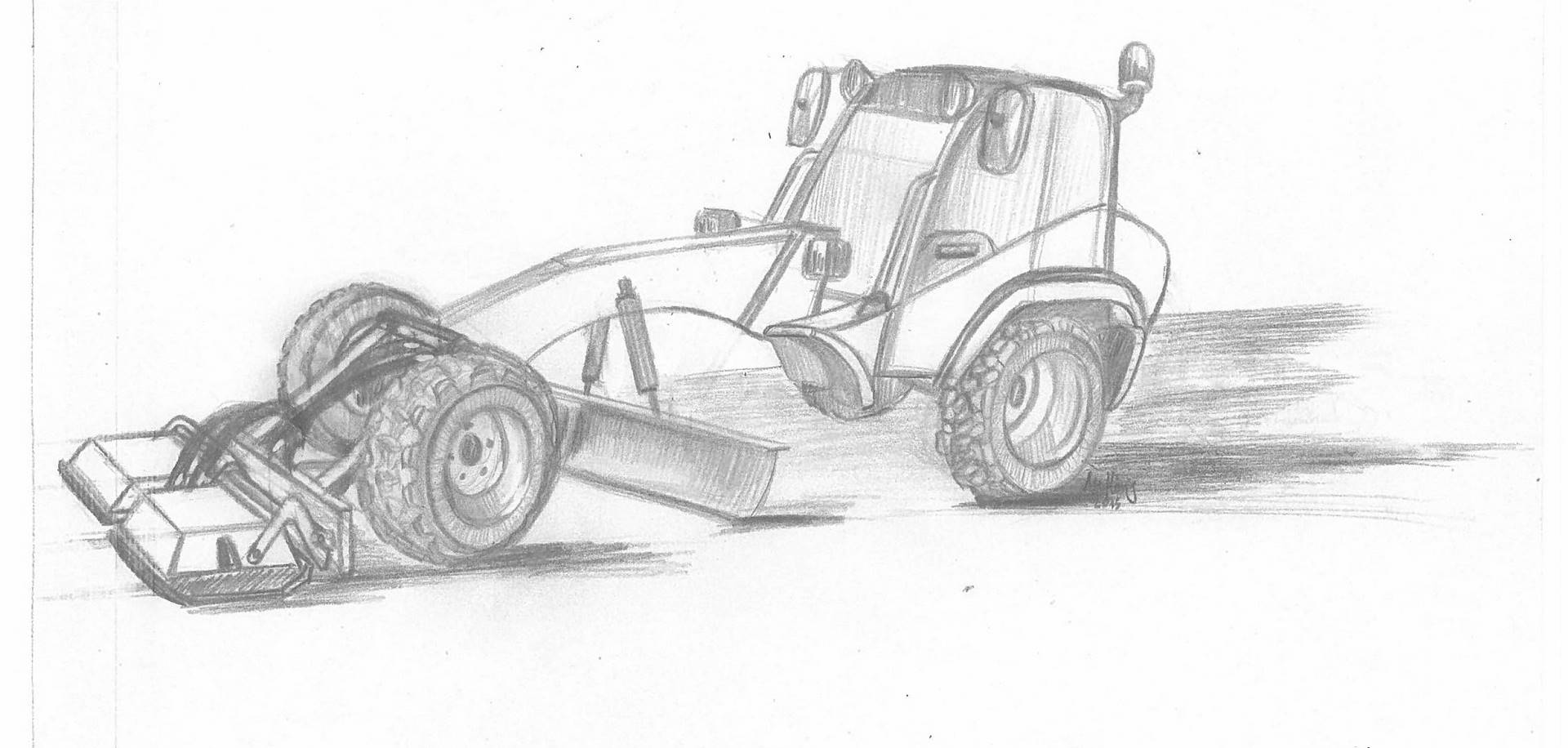

Der neue Minigrader von Stehr als Skizze. Die Öffentlichkeit wird die neue Maschine erst bei der Präsentation Mitte November zu Gesicht bekommen.

Nachdem die Firma Stehr nach eigenen Angaben einige Anfragen erhielt, ob es möglich wäre, einen kleinen kompakten Grader zu bauen, wurde dies in die Tat umgesetzt. Bei Stehr entstehen nun zwei Größen von kleinen Gradern. Als eigentlicher Antriebskopf bedient man sich der Teile aus bestehenden Radladern. Die Hydraulikanlage soll so umgebaut werden, dass sich die Arbeitsbewegungen über einen Joystick steuern lassen. Dadurch soll sich eine automatische Steuerung nur über eine Steckverbindung mit den Proportionalventilen adaptieren lassen.

Der Kleinste ist 1,40 Meter breit, mit einem Gewicht von 2,7 bzw. 3,5 Tonnen, einem Radstand von 2,80 Meter und einer Höhe von unter 2 Meter. Über eine Allradlenkung sollen Arbeiten auf engstem Raum möglich sein. Das Knickschar soll sich von 1,40 auf 2,20 Meter verbreitern lassen. Am Knickschar sind absenkbare Aufreißzähne, bestehend aus handelsüblichen Rundschaftmeisseln angebracht, um festeren Boden zu lockern.

Über eine Schnellwechselvorrichtung soll sich der ebenfalls 1,40 Meter breite Stehr-Plattenverdichter SBV 160 HF mit 2 x 80 KN Wuchtkraft gegen das Frontschild austauschen lassen. Mit diesem sollen durch die gerichteten Schwingungen Verdichtungsergebnisse erreicht werden, die laut Stehr, mit keiner Walze in der gleichen Größenordnung erreicht werden. Und das mit kaum merkbaren Schwingungen in der Umgebung.

Der Plattenverdichter soll gleichzeitig als Gewicht (ca. 800 kg) für die Vorderachse und Schar dienen. Dadurch entsteht ein Arbeitsgewicht von 3,5 Tonnen, aber ein Transportgewicht von 2,7 Tonnen, da der Plattenverdichter über die Schnellwechselvorrichtung abgebaut und auf die Pritsche des Zugfahrzeuges gehoben wird. Das Gesamtgewicht des Hängers beträgt dann 3,5 Tonnen und kann mit einem Zugfahrzeug wie Geländewagen, Pick-Up-Kasten- oder Pritschenwagen mit einer Anhängelast von 3,5 Tonnen gezogen werden.

Überall wo planiert wird, muss auch verdichtet werden. Da dies oftmals in beengten Verhältnissen und besonders innerorts vorkommt, könnte die Stehr Kombination eine Bereicherung für den Baumaschinenmarkt werden.

Die Präsentation findet am 18.11.2015 um 16:00 Uhr in der JS-Ideenschmiede statt.




Bauforum24 Firmeninformationen, Profile oder Links Weitere Informationen: Stehr Baumaschinen

(© Fotos: Stehr)

Bauforum24 - weitere Inhalte, Medien und Diskussionen

Mehr News aus der Baubranche...

Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (24.06.2015): Stehr Baumaschinen - Tag der offenen Tür 2015
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (08.04.2015): Neuer Fräsmeißel von Stehr vorgestellt
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (31.10.2014): Stehr SBF 24/8 Bodenstabilisierungsfräse am Fendt 939 Traktor
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (02.10.2014): Stehr Hochfrequenz-Plattenverdichter SBV 80 H 3
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (29.09.2014): Stehr-Bodenmischer Ex-Mix als Anbaugerät

Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Stehr Spezialmaschinen - Grader mit Knickschar und Aufreißer
Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Stehr Spezialmaschinen - Grabenfräse SGF 800 und SGF 1300
Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Stehr Plattenverdichter SBV 240-2 - bauma 2013
Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Stehr Gravel Road Finisher
Link to comment
Auf anderen Seiten teilen

Registriere dich um diese Anzeige nicht mehr zu sehen.

Hab vor einiger Zeit schon eine Skizze dazu gesehen auf der Facebook-Seite von Stehr und hatte es in einem anderen Thema schon mal erwähnt. Vielen Dank für die weiteren Infos dazu, bin schon auf die ersten Bilder Mitte November gespannt smile.gif Finde es eine tolle Idee, dass ein weiterer deutscher Hersteller auch einen Minigrader auf den Markt bringt. Es gibt von einem deutschen Hersteller bisher nur den Exaktplaner von Schwab.
Zurück zum Exemplar von Stehr: Wie zu lesen ist gibt es auch zwei Größen von Minigrader, finde es auch gut, dass zwei Größen angeboten werden bzw. das mit dem Schnellwechselfunktionen.




Der Kleinste ist 1,40 Meter breit, mit einem Gewicht von 2,7 bzw. 3,5 Tonnen, einem Radstand von 2,80 Meter und einer Höhe von unter 2 Meter.



Gibt es auch schon Angaben zu dem etwas größeren Exemplar? bearbeitet von Graderfan
Link to comment
Auf anderen Seiten teilen

  • 2 weeks later...
  • 2 weeks later...

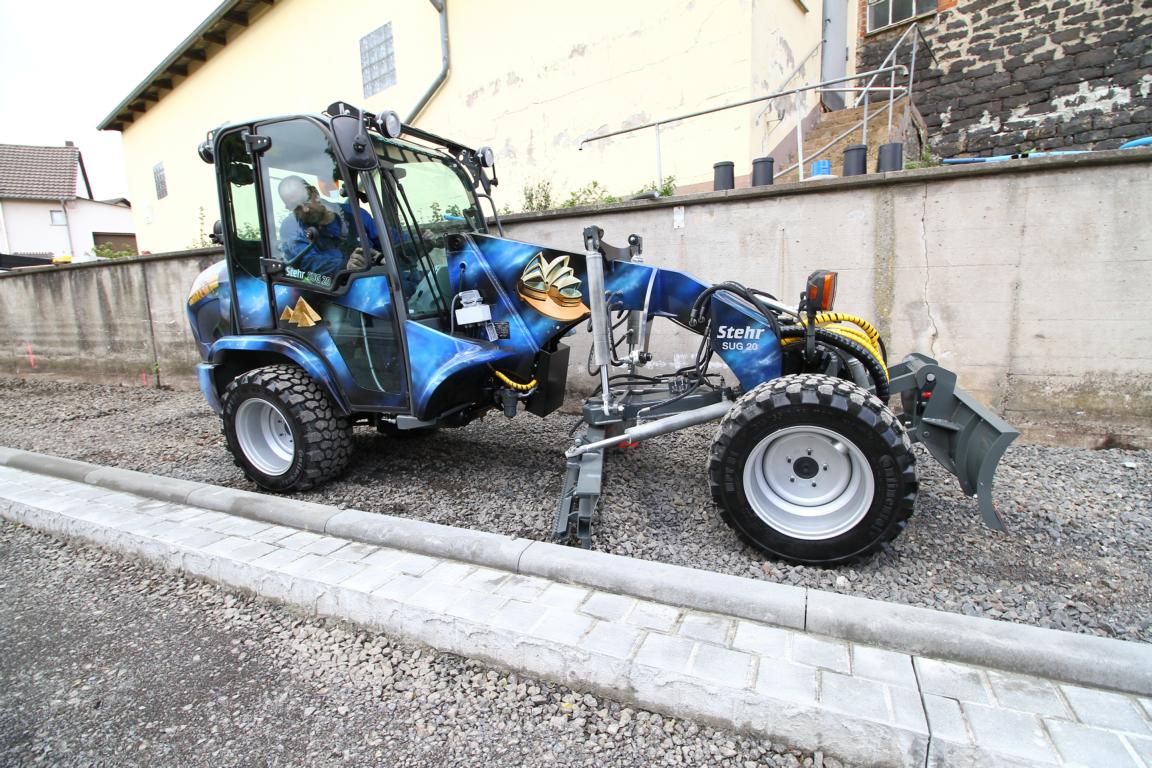

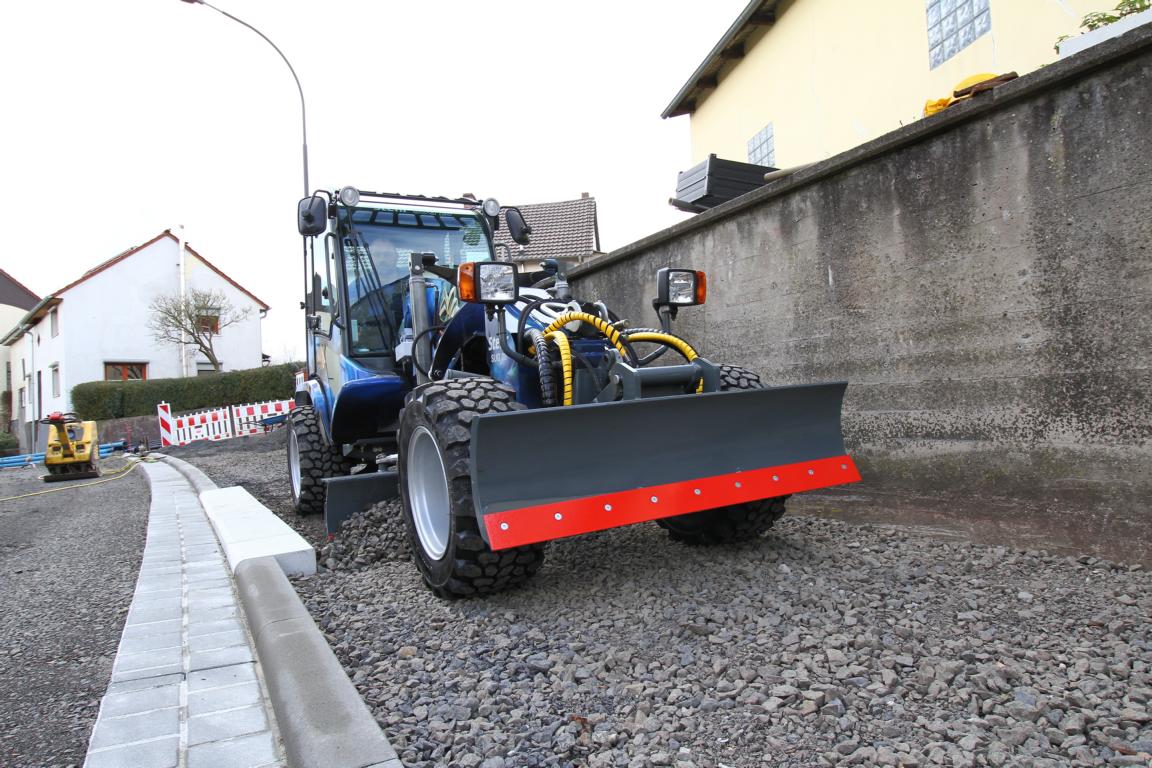

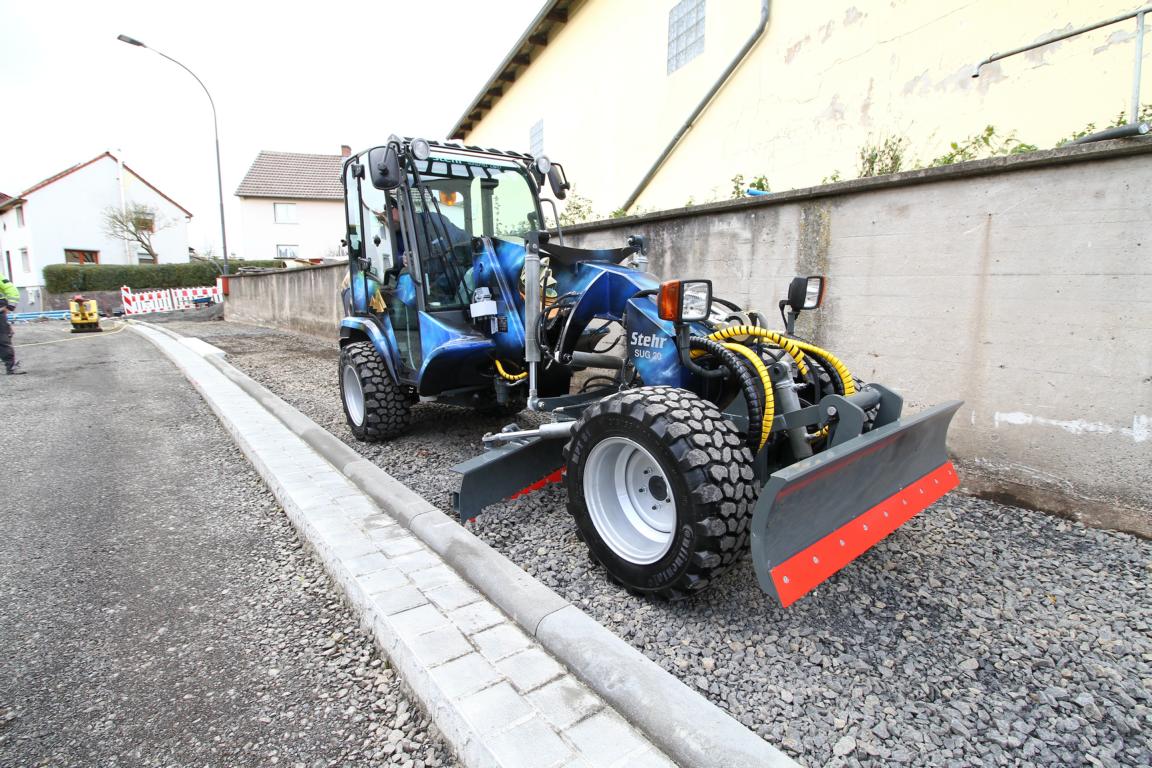

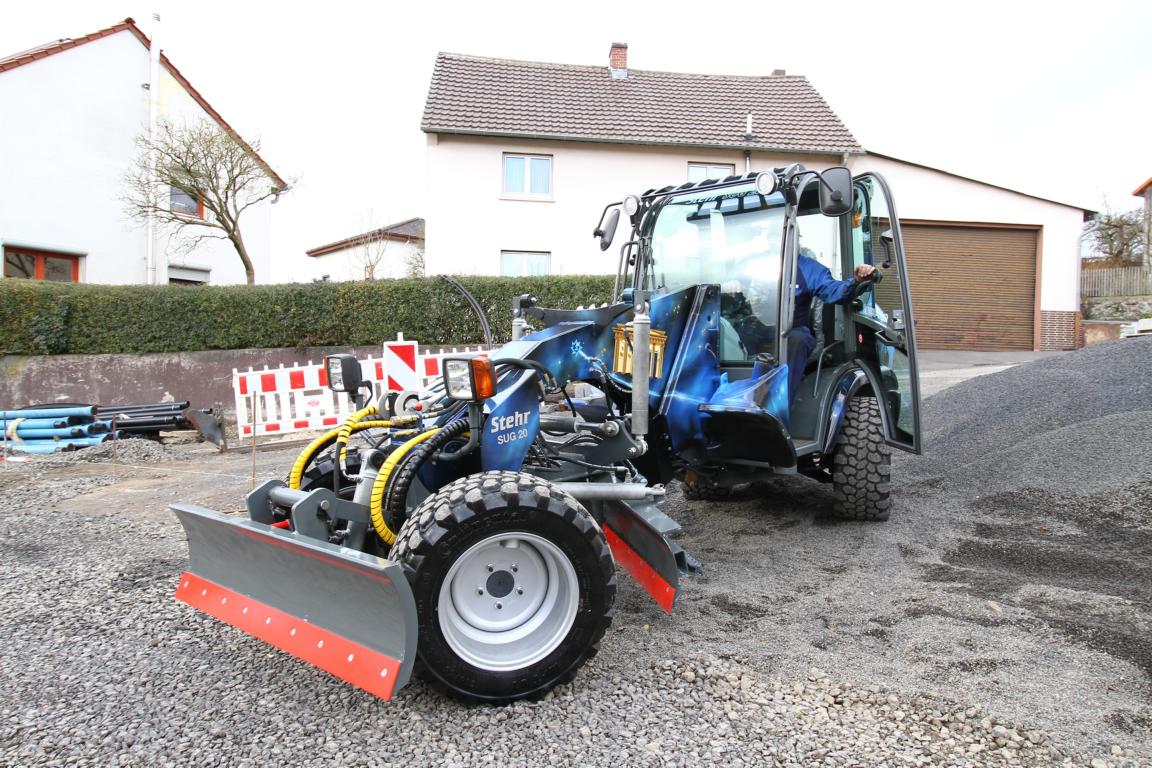

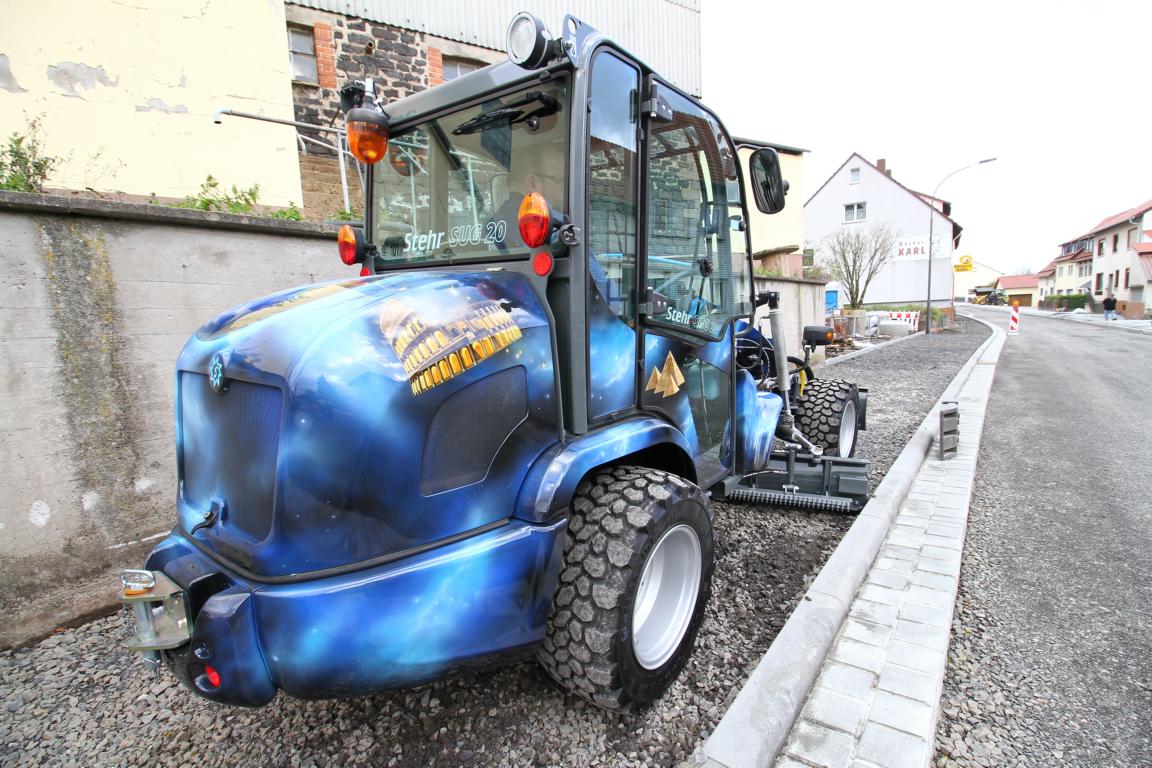

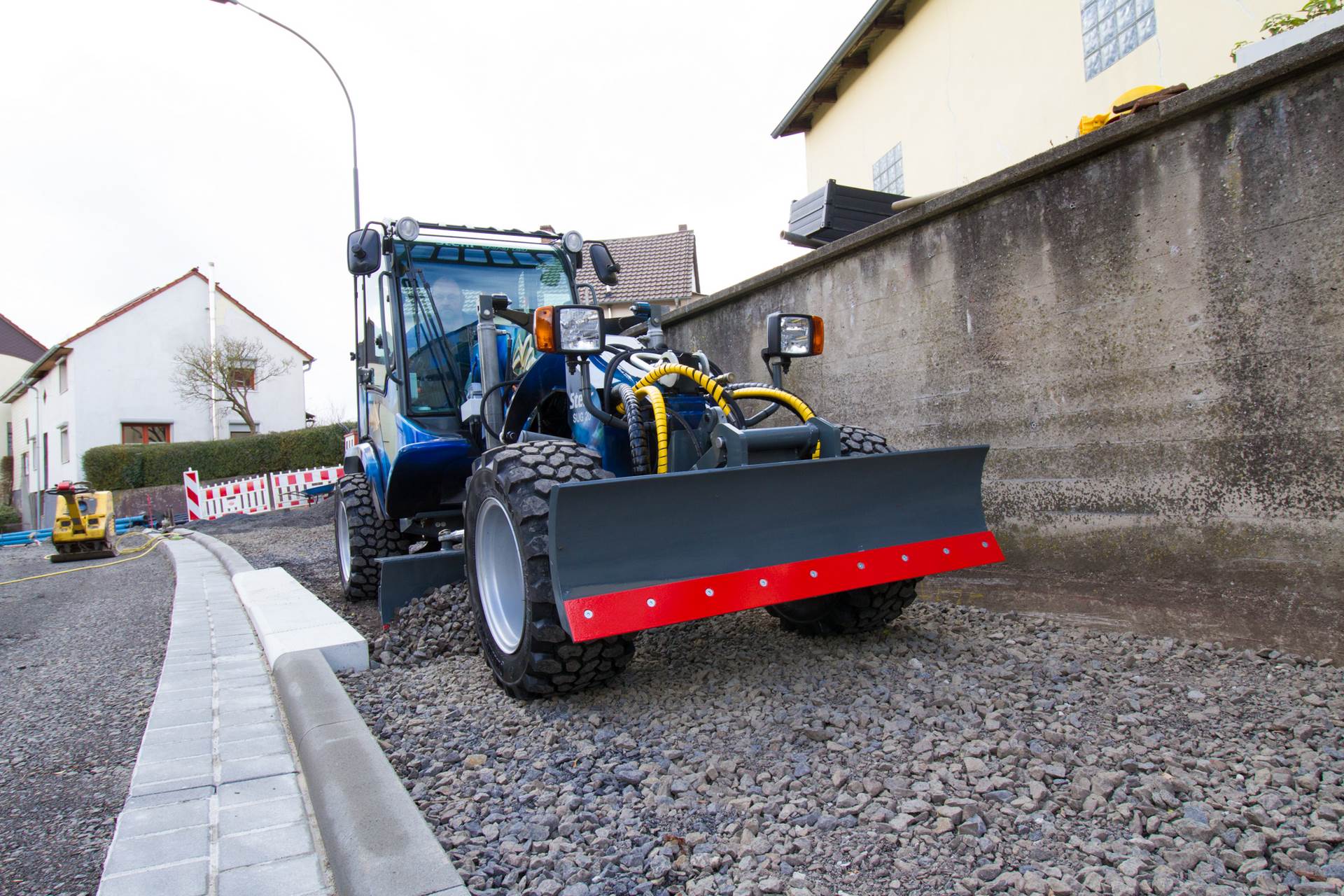

Vielen Dank für diese Bilder davon, so sieht er doch schon viel besser aus als auf dem ersten Video und nun hat ein schickes Design verpasst bekommen, sieht gut aus der kleine, von der Konstruktion gefällt er mir auch top.gif bearbeitet von Graderfan
