Mecalac AS 1600 Schwenklader in 11-Tonnen-Klasse

Recommended Posts

Bauforum24

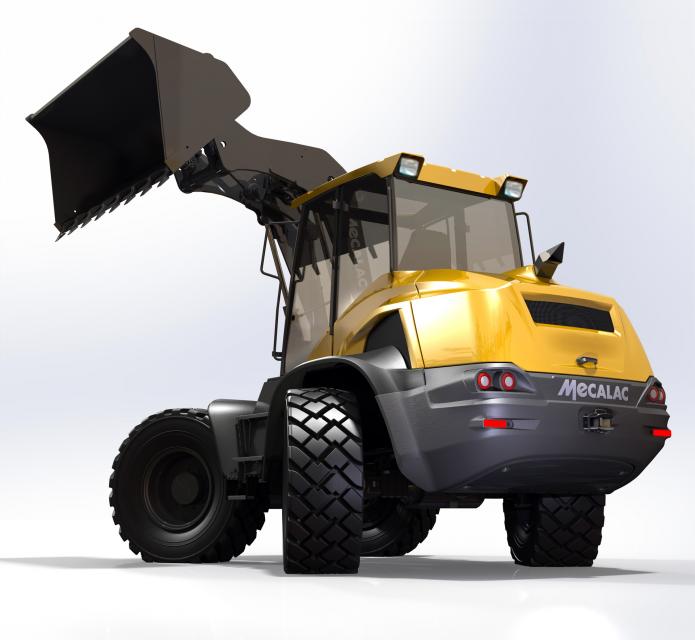

Mecalac stellt einen neuen, vierradgelenkten Schwenklader in der 11t-Klasse vor: den AS 1600. Er ersetzt das beliebte Vorgängermodell AS 150, der 13 Jahre lang das Flaggschiff in der oberen Leistungsklasse war. Der AS 1600 erhielt ein völlig neues Design und diverse Neuheiten, die Mecalac erstmals für eine Maschine dieser Leistungsklasse entwickelt hat.

-
Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Mecalac AX 700, AX 850 & AX 1000 Radlader - Demopark 2015
-



Zu den Neuheiten des AS 1600 gehören ein neues, intuitives Bedienkonzept, der neue Fahrantrieb mit MDrive, ein neuer abgasarmer Motor, die Loadsensing-Hydraulikanlage mit Flowsharing und die Auswertung von Maschinendaten über das Diagnosesystem Mecadiag

Der AS 1600 erreicht als einziger Radlader in seiner Leistungsklasse eine Überladehöhe von 3,40 m und ist mit einem Wenderadius von nur 4,35 m über Heck ideal für enge Baustellen geeignet. Der AS 1600 kann mit noch größeren Schaufeln als sein Vorgängermodell ausgestattet werden: von 1,6 bis 2,5 mH sind diverse Schaufelgrößen und -typen verwendbar.

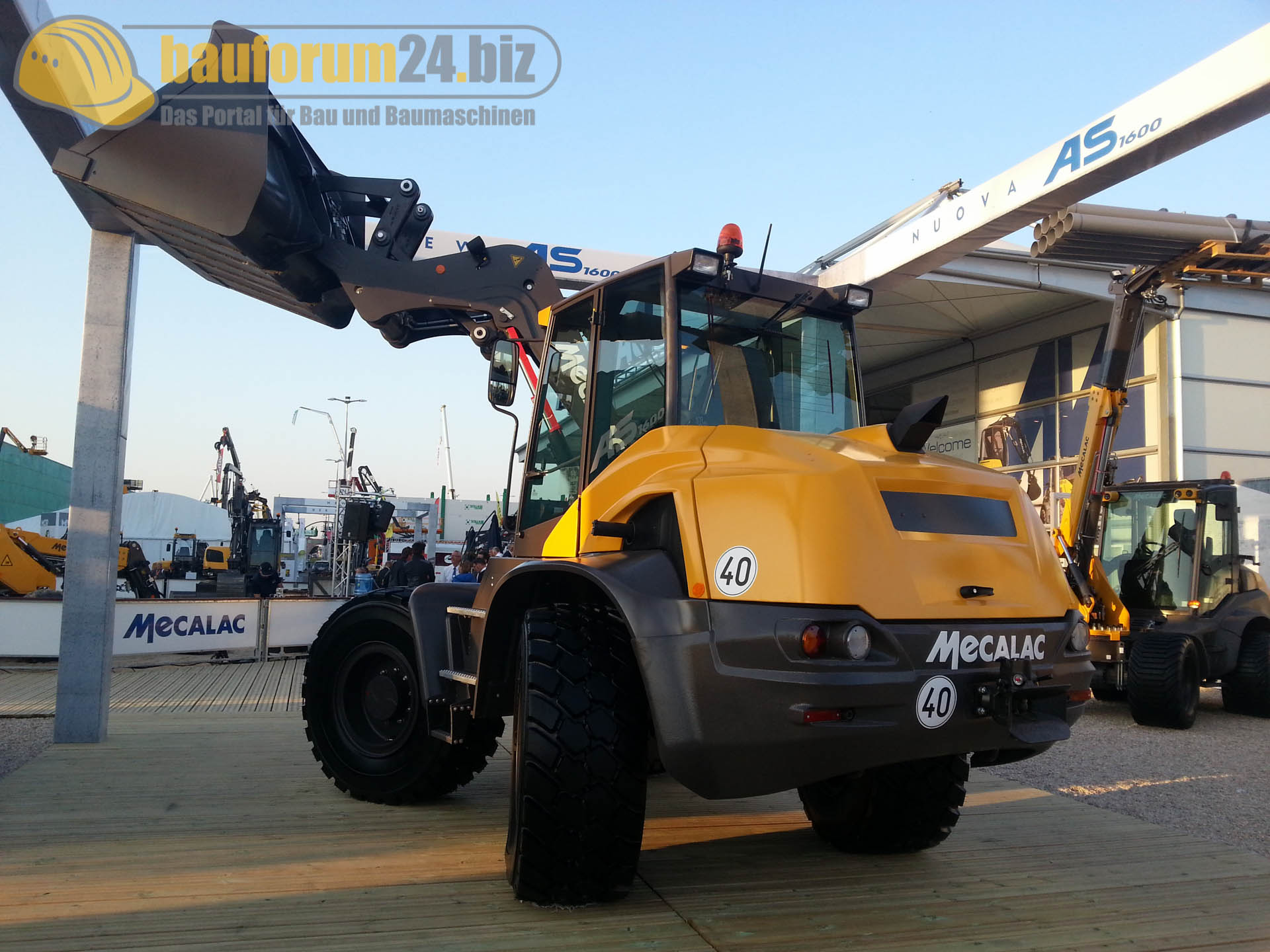

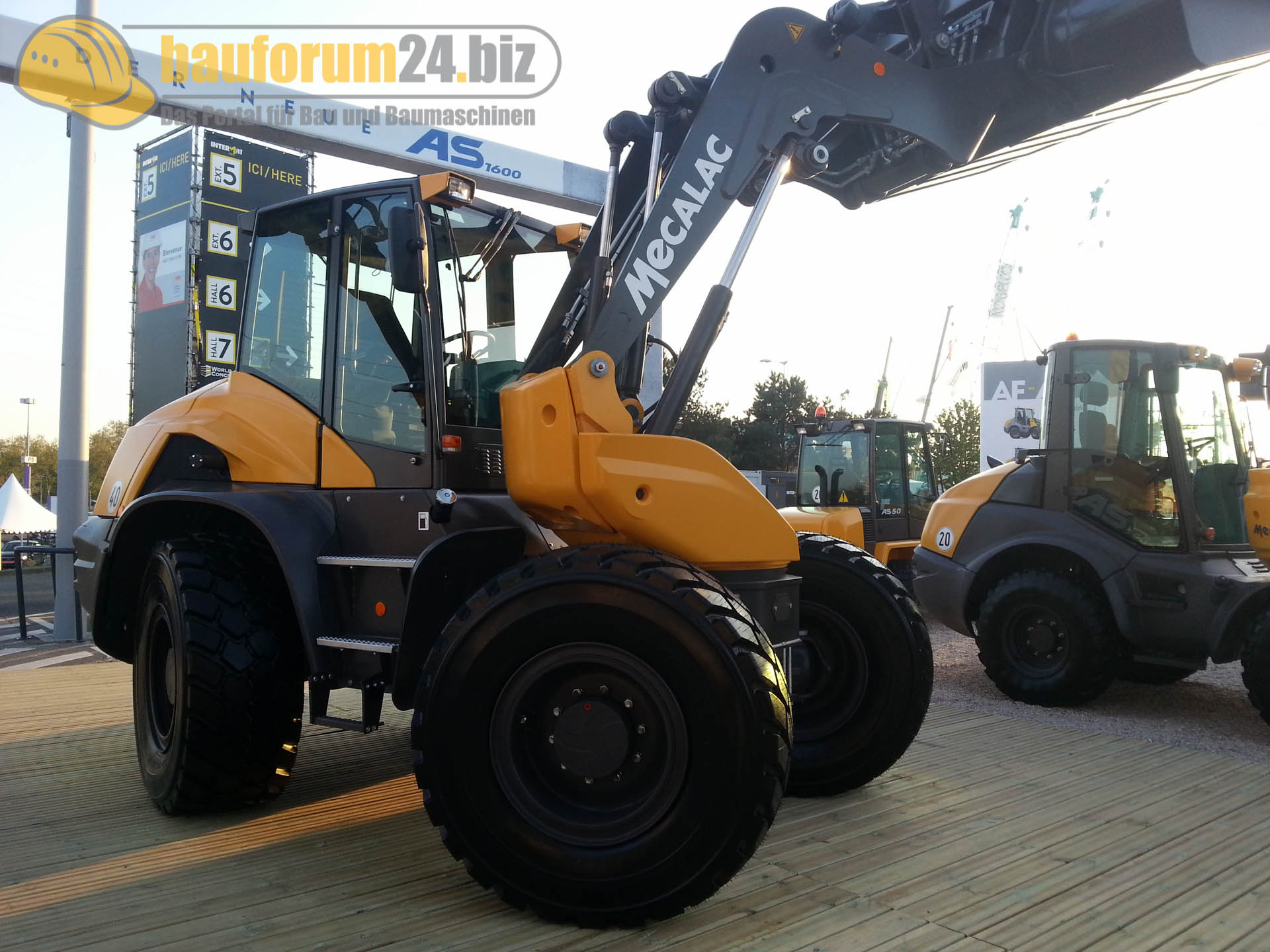

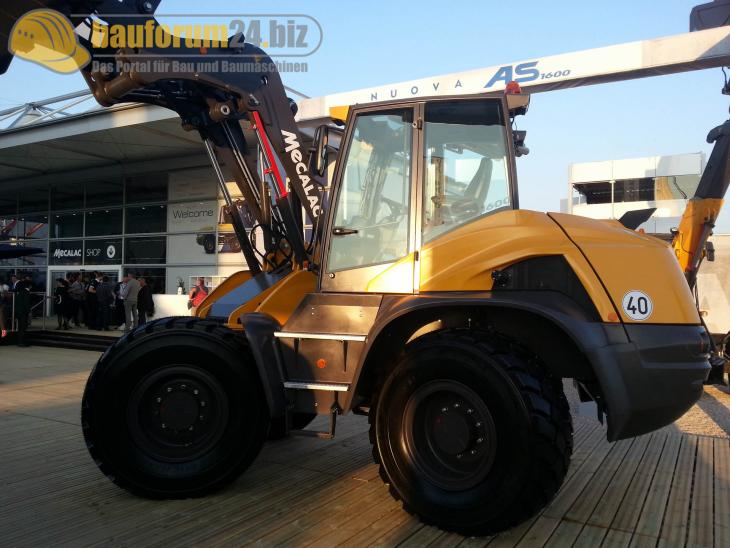

Der AS 1600 auf der Intermat 2015 in Paris

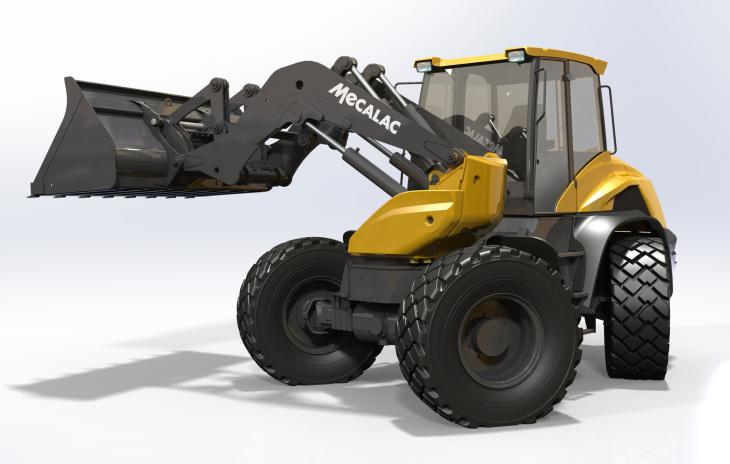

Der Schaufelarm des AS 1600 ist um 90 Grad zu beiden Seiten der Maschine schwenkbar und mit der Z-Plus-Kinematik ausgestattet. Diese von Mecalac entwickelte Kinematik ermöglicht hohe und konstante Reiß- und Rückstellkräfte und einen gleichbleibenden Kraftverlauf über den gesamten Kippbereich. Dadurch ist ein kraftvolles und gleichzeitig feinfühliges Arbeiten möglich. Außerdem ermöglicht die Z-Kinematik eine exakte Parallelführung, die beim Einsatz mit Palettengabel von besonderer Bedeutung ist.

Das Schaufelaggregat ist mit Zylinderendlagendämpfung in allen Funktionen ausgestattet und ermöglicht so ein ruckfreies, angenehmes Arbeiten. Das Hubwerk ist serienmäßig gefedert. So kann die maximale Schaufelfüllung auch bei Fahrten über unebenem Gelände verlustfrei und schnell transportiert werden und der Bediener wird vor unnötigen Schwingungen geschützt.




Die Basis des AS 1600 besteht wie bei allen Mecalac Schwenkladern aus einem verwindungsfreien Starrrahmen und der Mecalac-Vierradlenkung. Dadurch liegt der Schwerpunkt auch beim Lenken stets im Zentrum der Maschine. Das ermöglicht eine maximale Standsicherheit und Wendigkeit. Mecalac Schwenklader sind die einzigen Schwenklader weltweit, die den Schaufelarm ohne Kipplastverlust schwenken können. Mit einem Schwenkbereich von 180° sind sie ideal geeignet für prozessorientiertes Arbeiten auf engstem Raum (minimale Verkehrsbehinderung, Zeitersparnis, Kraftstoffersparnis).

Ein weiterer großer Vorteil: sie sind extrem vielseitig sowohl als Radlader, Geländestapler, Bagger oder für Hebearbeiten einsetzbar. Ein großes Sortiment an Anbaugeräten ermöglicht eine enorme Vielfalt an Einsatzmöglichkeiten.

Intelligentes Motor- und Fahrantriebskonzept

Der AS 1600 ist mit einem wassergekühlten, 90 kW starken Deutz Turbodieselmotor mit Ladeluftkühlung ausgestattet, der die Anforderungen der EU Abgasstufe III B erfüllt. Der Einsatz eines Dieseloxidationskatalysators (DOC) ermöglicht einen wartungsfreien Betrieb bei allen Einsatzfällen und unter allen Umgebungsbedingungen. Das leistungsstarke Common Rail Einspritzsystem und die elektronische Motorregelung mit intelligenter Anbindung an das Antriebsmanagement sichern eine optimale Motorleistung bei niedrigem Kraftstoffverbrauch.




Der AS 1600 ist mit einem automotiven, hydrostatischen Fahrantrieb mit MDrive ausgestattet. Drei unter Last schaltbare Schaltstufen ohne spürbare Schaltvorgänge ermöglichen eine optimale Anpassung an die Arbeitssituation bei gleichzeitig optimiertem Kraftstoffbedarf. Die MDrive-Funktion ermöglicht in der langsamsten Fahrstufe, das Handgas und den Kriechgang auf das Fußpedal zu legen und die Geschwindigkeit im Kriechgang individuell anzupassen. So wird das Arbeiten mit hydraulisch angetriebenen Anbaugeräten, wie z. B. Asphaltfräse, Mulcher, Planiergerät, Plattenverdichter oder Kehrmaschine deutlich vereinfacht. Die Eco-Mode Funktion sorgt für eine zusätzliche Kraftstoffersparnis bei Straßenfahrt.

Loadsensing-Hydraulikanlage

Das Load-Sensing-System mit Flowsharing passt den Volumenstrom der Hydraulikpumpe an die aktiven Verbraucher an. Dadurch steht für alle Arbeitsvorgänge immer eine optimale Hydraulikleistung zur Verfügung. Die leistungsfähige Zusatzhydraulik ermöglicht einen Volumenstrom von 138 l/min bei 280 bar und ist in der Serienausstattung enthalten.



Der AS 1600 hat eine Panorama-Komfortkabine mit intuitivem Bedienkonzept

Der AS 1600 hat die volumengrößte Kabine in seiner Leistungsklasse. Die perfekt aufeinander abgestimmten Bedienelemente erhöhen die Produktivität und bieten größtmöglichen Komfort. Der Fahrersitz ist zentral positioniert und ermöglicht eine optimale Rundumsicht auf die Arbeitsumgebung. Alle Arbeits- und Fahrfunktionen, inklusive der Steuerung der Zusatzhydraulik, sind im ergonomisch gestalteten, hydraulisch vorgesteuerten Joystick integriert.

Zwei große Türen, ausgestattet mit Schiebefenstern, erlauben das Ein- und Aussteigen zu beiden Seiten der Maschine. Das erhöht die Sicherheit unter beengten Arbeitsbedingungen, z. B. an viel befahrenen Straßen. Das zentrale Multifunktions-Display mit integriertem Bordcomputer ermöglicht das Einstellen und Überwachen diverser Maschinenfunktionen, z. B. des Volumenstroms der Zusatzhydraulik und der Vorwahl der Fahrgeschwindigkeit in der langsamsten Fahrstufe.

Die Synchronisation der Mecalac Vierradlenkung erfolgt automatisch. Über den 3-stufigen Fahrmodus-Wahlschalter (Parken, Arbeiten, Straßenfahrt) werden diverse sicherheitsrelevante Funktionen automatisch gesteuert. Zum Beispiel im Modus ?Straßenfahrt?: Dort werden die Arbeitshydraulik und Arbeitsscheinwerfer abgeschaltet, der Eco-Mode zur Kraftstoffeinsparung eingeschaltet, geprüft, ob der Schaufelschutz angebracht wurde, und vieles mehr. Eine Klimaanlage, ein Komfortsitz und großzügige Ablagemöglichkeiten gehören zur Serienausstattung.

Das Diagnosesystem Mecadiag vereinfacht die Auswertung der Maschinendaten. Das ermöglicht eine schnelle Diagnose und optimierte Wartung, da der Service-Techniker die notwendigen Service-Maßnahmen schneller erkennen kann.

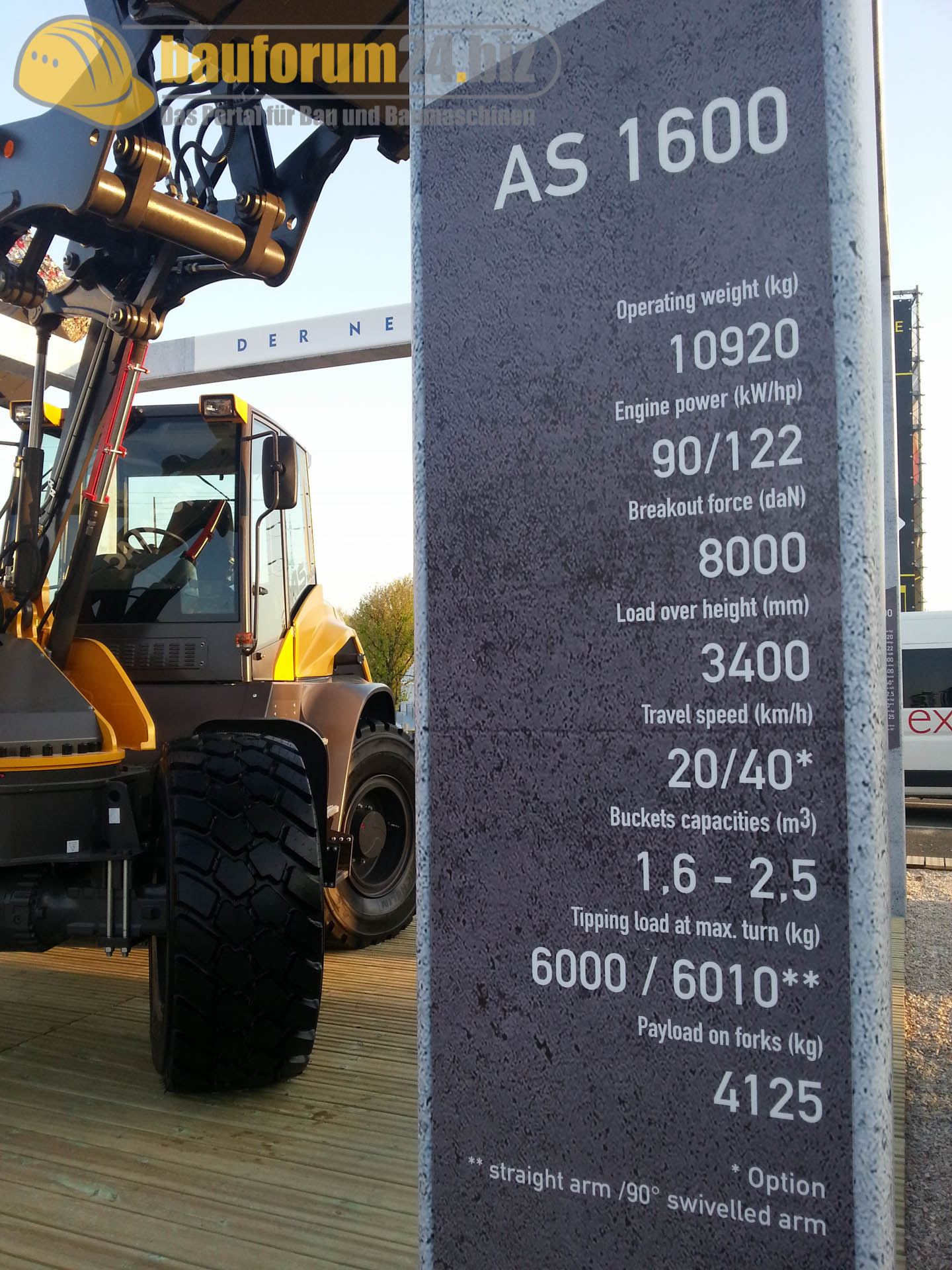

Technische Daten des Mecalac AS 1600:
  • Betriebsgewicht: 11.000 kg
  • Motorleistung: 90 kw (122 PS)
  • Fahrgeschwindigkeit: max. 20/40 km/h
  • Länge: 6580 mm
  • Breite: 2480 mm
  • Höhe: 3100 mm
  • Schaufelvolumen: 1,6 bis 2,5 m
  • Ausschütthöhe: max. 3100 mm
  • Überladehöhe max. 3400 mm
  • Stapelhöhe: max. 3735 mm
  • Hubkraft: 6900 daN
  • Reißkraft: 8000 daN
  • Kipplast mit Standardschaufel, max. gelenkt, frontal: 6000 kg (gemäß ISO 14397)
  • Kipplast mit Standardschaufel, max. gelenkt, max. geschwenkt: 6010 kg (gemäß ISO 14397)
  • Max. Nutzlast auf Palettengabel, max. gelenkt: 4125 kg (gemäß EN 474-3)

Bauforum24 Firmeninformationen, Profile oder Links Weitere Informationen: Mecalac

(© Fotos: Mecalac)

Bauforum24 - weitere Inhalte, Medien und Diskussionen

Mehr News aus der Baubranche...

Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (08.06.2015): Mecalac AX-Serie - Knicklader-Baureihe in neuem Design
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (09.02.2015): Mecalac AS 700 Schwenklader bei Knobel Bau GmbH
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (10.09.2014): Mecalac stellt zur Galabau 2014 zwei Neuheiten vor
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (18.08.2014): Mecalac AS 900 Schwenklader erstellt Flächenplanum
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (07.11.2012): Ahlmann Schwenklader AS 150e verstärkt Bauhof in Brodersby

Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Mecalac AX 700, AX 850 & AX 1000 Radlader - Demopark 2015
Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Mecalac AT 900 Teleskoplader - Galabau 2014
Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Mecalac zeigt AS 150e und B-Track - iaf 2013
Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Ahlmann Schwenklader AS 700 - GaLaBau 2010

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Registriere dich um diese Anzeige nicht mehr zu sehen.

tomac

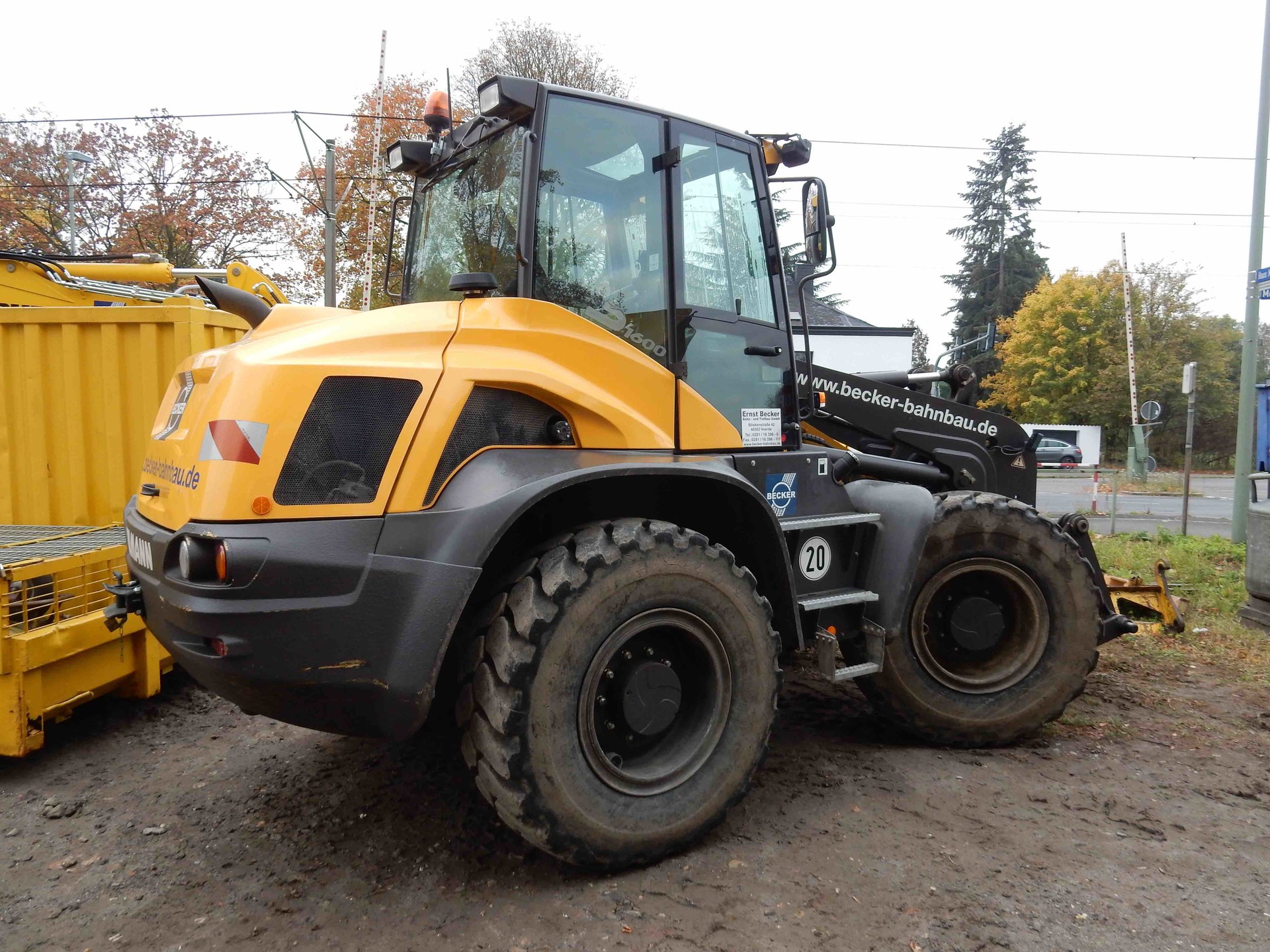

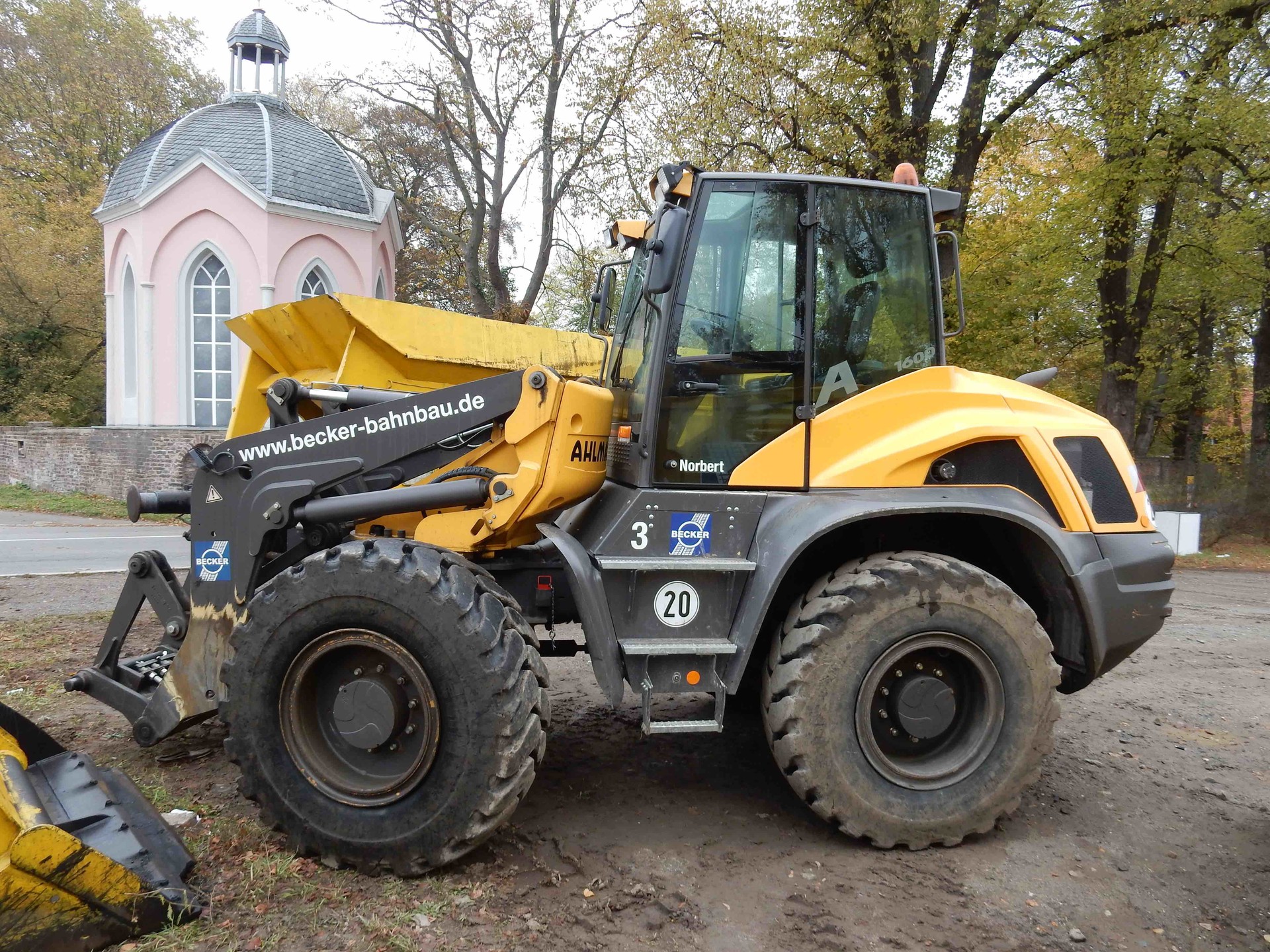

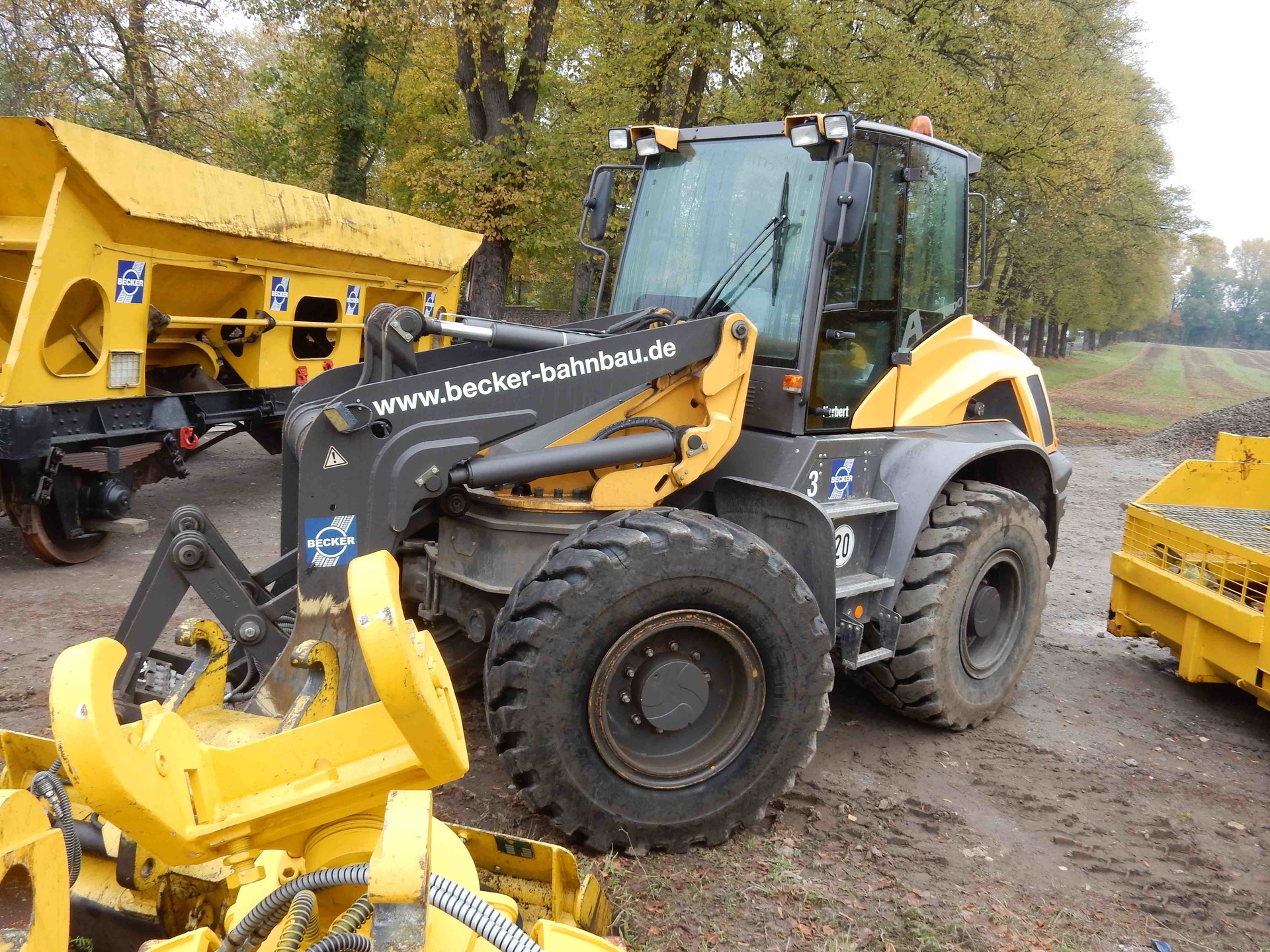

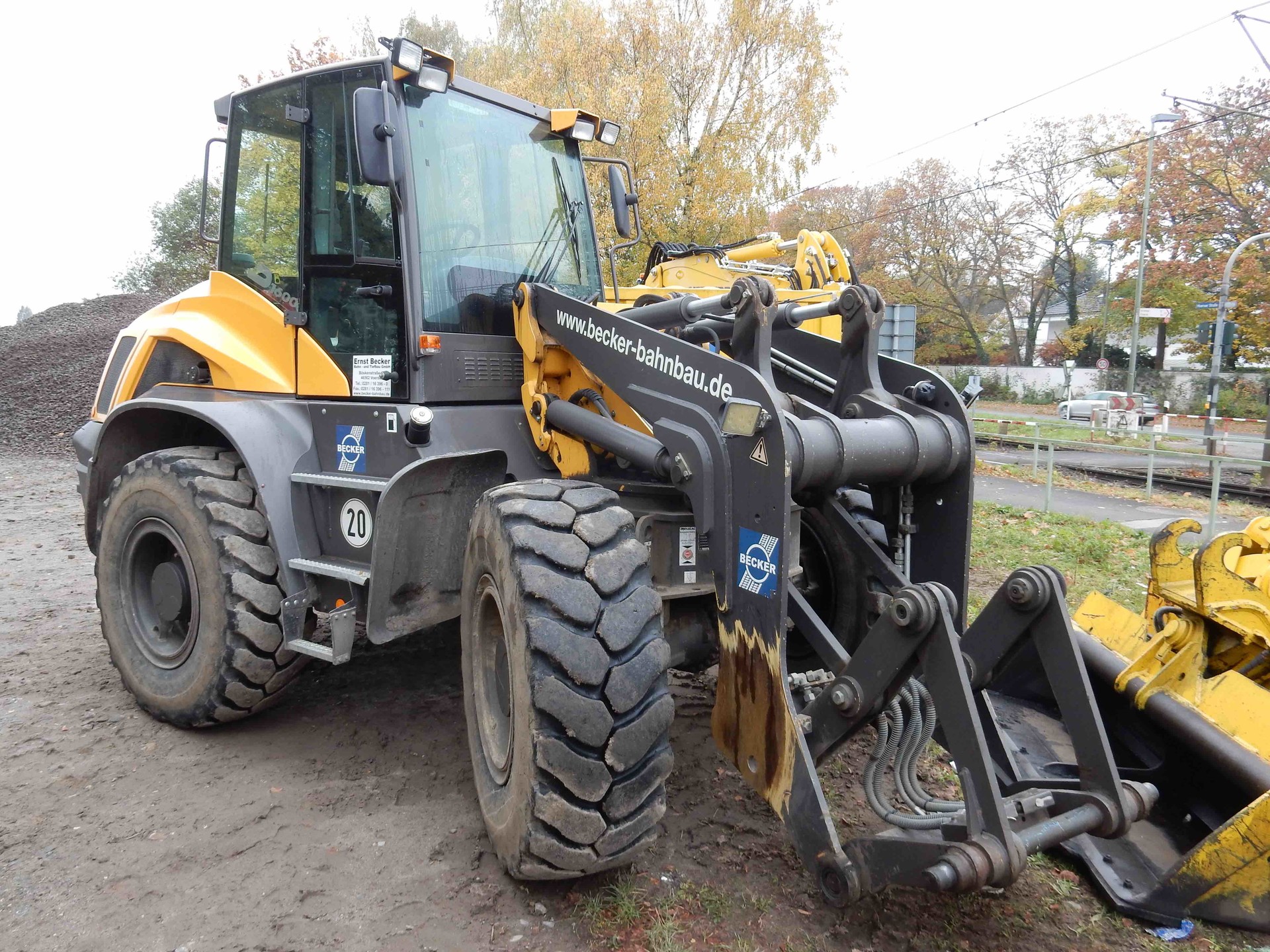

In Büderich habe ich diesen Ahlmann 1600 von Becker Bahnbau gefunden.





  • Gefällt mir 1

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
liebherrman

Achöne Maschine fahre die gerne...
