Wirtgen Surface Miner 2200 SM 3.8 beim Kohleabbau in China


Bauforum24

Recommended Posts

Zhundong, Xinjiang, China. In einer chinesischen Kohle-Tagebaustätte arbeitet der erste Surface Miner 2200 SM 3.8. Die Weiterentwicklung von Wirtgen ersetzt dort die konventionelle Abbaumethode.

-
Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Wirtgen Surface Mining - Mineral Technology Days
-

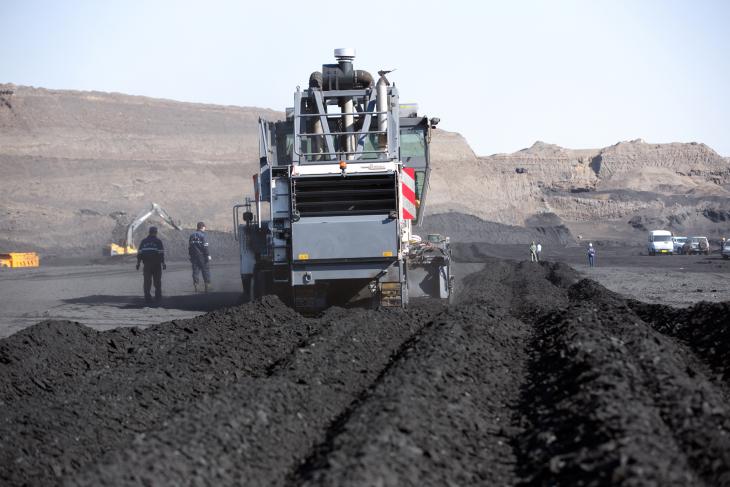

Der Surface Miner 2200 SM 3.8 arbeitet im Windrow-Verfahren: Nach dem Schneiden legt er das Material in drei Schwaden hinter der Maschine ab

Die Yihua Xinjiang Wucaiwan Coal Mine, eine Kohlemine im Nordwesten Chinas, nahe der Grenzen Russlands, Kasachstans und der Mongolei: Hier gewinnt der chinesische Contractor Xinjiang Jianyun Engineering Co. Ltd. seit rund eineinhalb Jahren die fossilen Energieträger durch Surface Mining Technologie. Davor wurde die Kohle auf konventionelle Weise mittels Bohren und Sprengen gewonnen. So kam es jedoch häufig zu Bränden in der Mine, da sich Kohle an den offenen, durch Sprengen vorgeschädigten Kohlewänden leicht entzündet.

Der Minenbetreiber entschied sich deshalb für das Surface Mining als neue Abbaumethode, um die Sicherheit in der Mine zu erhöhen. Gleichzeitig steigerte er damit auch die Wirtschaftlichkeit und Qualität der Materialgewinnung.

Gute Projektplanung ist das A und O

Die geforderte Abbaumenge ist nicht das einzige Kriterium bei der Planung von Mining-Projekten. Faktoren wie die geologische Beschaffenheit des Gebietes, die Sedimentation oder die logistischen Voraussetzungen am Einsatzort spielen eine wesentliche Rolle. Da sind Expertenwissen und Best-Practice gefragt. Eigenschaften, die Wirtgen aufgrund der über 30-jährigen Erfahrung im Surface Mining in jedes Projekt einfließen lässt. ?Die Spezialisten von Wirtgen haben uns von Beginn an intensiv beraten und mit uns gemeinsam die ideale Lösung erarbeitet?, erklärt Chen Jianyun von Xinjiang Jianyun Engineering Co. Ltd.

In den Vorgesprächen galt es, zunächst die Rahmenbedingungen kennen zu lernen. Für die Abbaufläche mit 2 x 300 x 35 m sollte die gesuchte Maschine möglichst wendig sein. Außerdem wollte der Betreiber die Produktion von 3.000 t/Tag auf 7.000 t/Tag erhöhen. Nur so war der enorme Bedarf der Hauptabnehmer ? ein Heizkraftwerk und ein im Bau befindliches Düngemittelwerk ? zu decken. Entsprechend leistungsstark musste das Gerät sein.

Zudem ist die Kohle extrem brüchig und feinkörnig, die Staubentwicklung dadurch sehr hoch. Unterschiedliche Anforderungen an die Korngrößen des geschnittenen Materials sowie die zwischen 1,3 m und 10,63 m dicken Kohleflöze mussten bei der Planung ebenfalls berücksichtigt werden.

?Nachdem die Voraussetzungen bekannt waren, haben wir unserem Kunden den Einsatz des neuen Surface Miner 2200 SM 3.8 empfohlen. Bei gleichem Maschinenkonzept des 2200 SM/3800 ist die Produktionskapazität um rund 25 % höher und der spezifische Kraftstoffverbrauch um rund 15 % geringer?, so Bernhard Schimm, Produktmanager Mining Division, Wirtgen GmbH. ?Wir haben die Ergebnisse aus dem Testeinsatz des Prototyps der neuen Walzengeneration 3.8 in einer indischen Kohlemine sehr genau studiert. So haben wir festgestellt, dass der 2200 SM 3.8 unsere Anforderungen ideal erfüllt?, sagt Chen Jianyun.

YouTube-Video: Wirtgen Surface Miner 2200 in indischer Kohlemine


Herzstück des kompakten Kraftpaketes ist das 3,8 Meter breite Schneidaggregat. Es schneidet Kohle oder Salz bis zu einer einaxialen Druckfestigkeit von 35 MPa und legt das Material in drei Schwaden (Windrow-Verfahren) hinter der Maschine ab. Resultat ist die höchstmögliche Schneidleistung bei idealer Ausnutzung der Motorleistung. Weitere Positiveffekte sind ein geringer spezifischer Kraftstoffverbrauch, ein optimierter Meißeleinsatz sowie ein minimierter Feinkornanteil durch schonenden Materialtransport.

Dank des Anpassens der Walzendrehzahl in Kombination mit einer Reduzierung der Schneidtiefe und Fahrgeschwindigkeit konnte die Korngrößenstruktur vor Ort zusätzlich optimiert und der Feinkornanteil um weitere 10 % gesenkt werden. Zwei hydraulisch anhebbare Kantenschutzschilder dichten das Walzenaggregat zuverlässig ab, so dass mithilfe des allseits geschlossenen Aggregats die Staubentwicklung beim Schneiden deutlich reduziert wird. Darüber hinaus ist der Miner in dieser Anwendung mit einem zusätzlichen Staubschutzschild ausgerüstet.

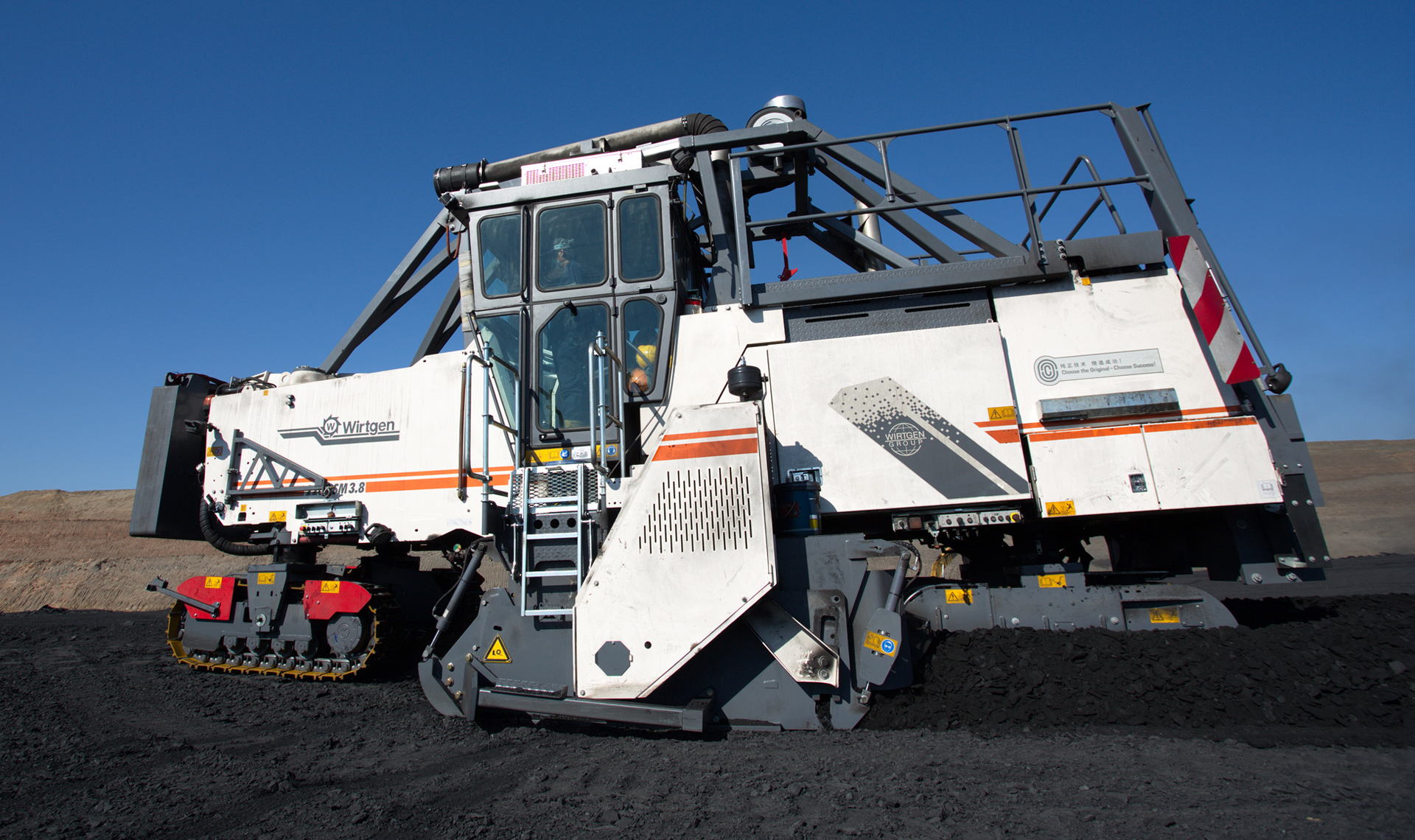

Selektive Gewinnung: Der 2200 SM 3.8 hat eine Schneidbreite von 3,8 m und eine Schneidtiefe von bis zu 350 mm

Dass die Maßnahmen zur Reduzierung der Staubentwicklung greifen, zeigte sich schon während des sechstägigen Praxistests. Im Minenbetrieb vor Ort zeichnet sich auch der mechanische Schneidwalzenantrieb mit drei Kraftbändern durch einen hohen Wirkungsgrad aus. Die nahezu verlustfreie Kraftübertragung gewährleistet höchste Effizienz und enorme Tagesleistungen bei einfacher Wartung. Für den maximalen Output beim selektiven Schneiden der Kohleflöze sorgen die drei Materialauslassöffnungen im Abstreifschild, die das Ablegen großer Mengen geschnittenen Gesteins im Windrow-Verfahren ermöglichen. Radlader verladen das Material anschließend unabhängig vom Schneidprozess auf Lkw.

Lenkmodus "Hundegang" für schnelles Manövrieren

Speziell unter den engen Platzverhältnissen in der Yihua Xinjiang Coal Mine kann der 2200 SM 3.8 seine Vorzüge ausspielen. Der große Einschlagwinkel der leichtgängigen, hydraulischen Allkettenlenkung sorgt für einen kleinen Wenderadius von nur 2,5 m. Auch der Lenkmodus "Hundegang" ermöglicht schnelles Manövrieren. Hinzu kommt die große Bodenfreiheit durch einzeln höhenverstellbare Fahrwerke, die den Einsatz auf stark unebenem Gelände, Rückwärtsfahrten oder die Maschinenverladung erleichtert. Darüber hinaus sorgt die zuschaltbare hydraulische Differenzialsperre für optimale Traktion auf jedem Untergrund.

Die enorme Steigfähigkeit und Längsneigung des Surface Miner ermöglichen den Einsatz auch in schwierigen Randgebieten sowie die Erstellung von separaten Zufahrten und Rampen in der Mine. Damit ist der 2200 SM 3.8 neben der Materialgewinnung auch für die Trassierung ein wertvolles Arbeitsgerät.

24/7 Service vor Ort

Surface Miner sind in der Regel rund um die Uhr im Einsatz. In der Kohlemine in Zhundong arbeitet der 2200 SM 3.8 an 330 Tagen im Jahr jeweils 24 Stunden. Eine zuverlässige Versorgung mit Ersatzteilen und der Einsatz von top-ausgebildeten Wirtgen Servicetechnikern sind daher extrem wichtig, wie Chen Jianyun weiß: ?Jede Minute, die der Surface Miner nicht arbeitet, kostet Geld und minimiert unseren Gewinn. Zu wissen, dass wir uns jederzeit auf die Unterstützung von Wirtgen verlassen können, war für uns auch ein entscheidendes Kriterium bei der Wahl unseres Partners.?

YouTube-Video: Wirtgen 2200/3800 Surface Miner Produktfilm



Bauforum24 Firmeninformationen, Profile oder Links Weitere Informationen: Wirtgen Surface Miner

(© Fotos: Wirtgen Group)
