Icon Grader

[Super Roel 163]

...

I see with this grader that the circle can moved mechanical and locked with a pin and for the sideshift the blade must removed and put on a other location right or left.
Roel.

[Graderfan 7.604]

Da ist dir ein interessantes Detail aufgefallen. Es gab zwar bei den alten Grader von früher auch keine Verschiebefunktion, aber eine Anbringung zum Umstecken an der Schar habe ich bisher auch noch nicht gesehen.

[Graderfan 7.604]

Eine kleine Ergänzung zu meinem letzten Beitrag, bei den älteren Champion Grader gibt es an der Schar auch so Einrichtungen zum manuellen Verstellen der Schar nach links bzw. rechts.

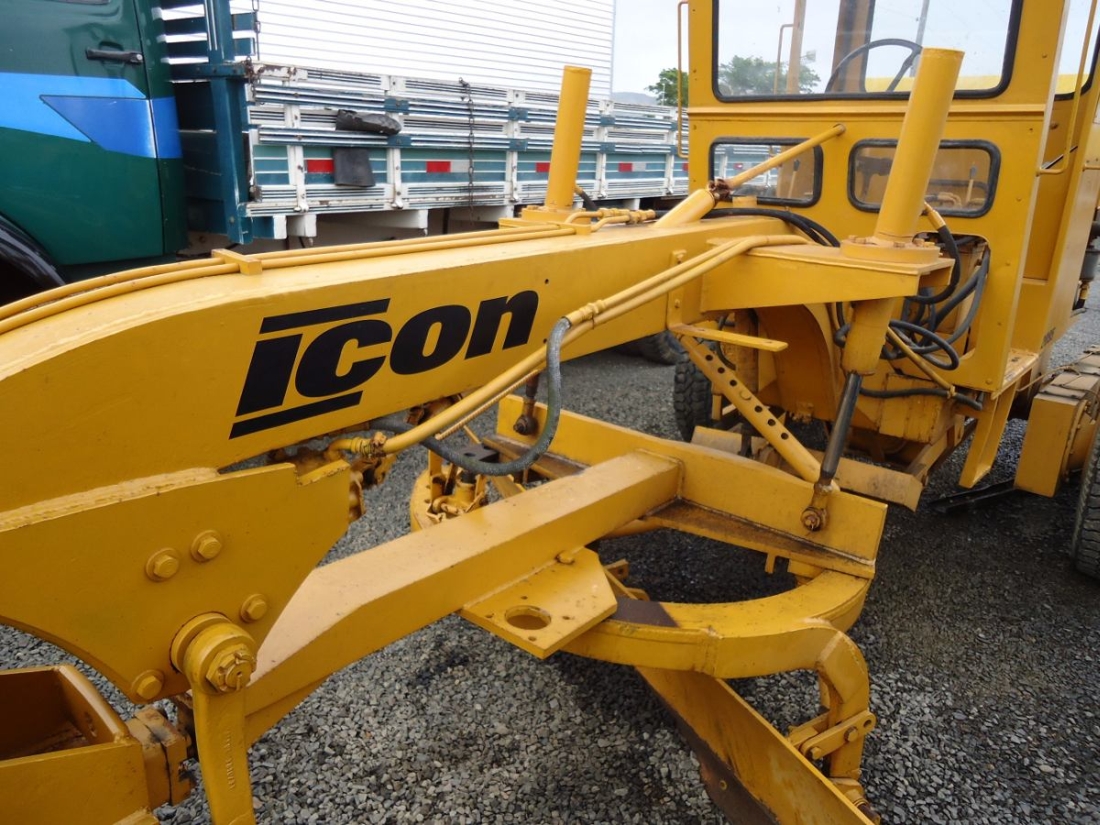

Habe wieder ein paar Bilder von einem Icon Grader zugeschickt bekommen, wo man weitere Details erkennen kann. Am ersten Bild erkennt man die schräge Kolbenstange, die für die Bewegung/Neigung des Drehkranzes dient - diese ist auch mechanisch, dort gibt es Löcher zum Verstellen.

[Graderfan 7.604]

...

[Graderfan 7.604]

...
