Doosan DL450-5 und DL550-5 Radlader mit Stufe IV

[Bauforum24 1.377]

Die neuen DL450-5 und DL550-5 sind die größten Modelle der neuen Doosan DL-5-Generation. Die neuen Stufe IV-konformer Radlader lösen die erfolgreichen Stufe IIIB Modelle DL450-3 und DL550-3 ab. Laut Hersteller soll die Produktivität, die Kraftstoffeffizienz und der Fahrerkomfort deutlich gestiegen sein.


Bauforum24 TV präsentiert: Video: Doosan Radlader DL550-3 und Muldenkipper DA40 - Steinexpo 2014

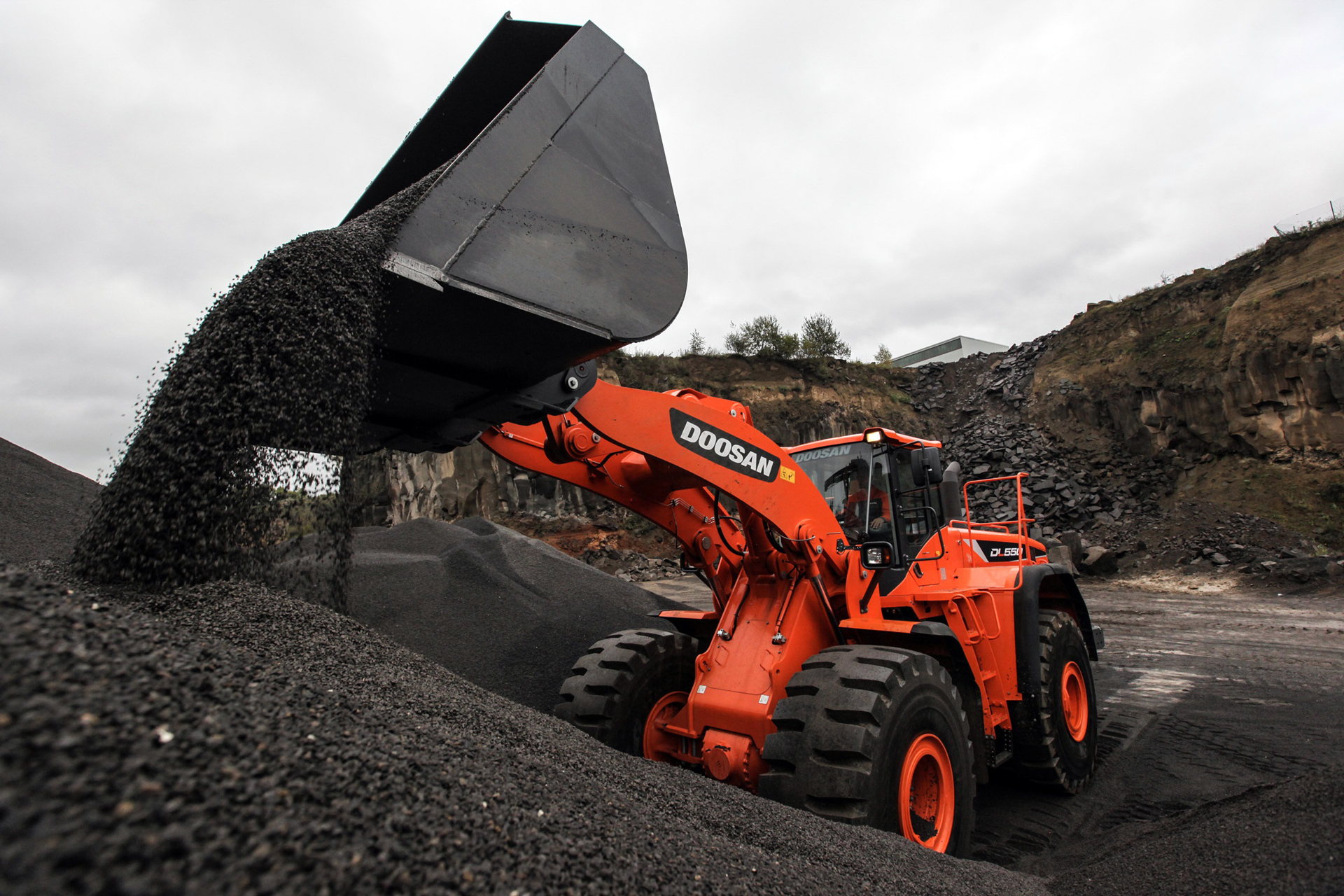

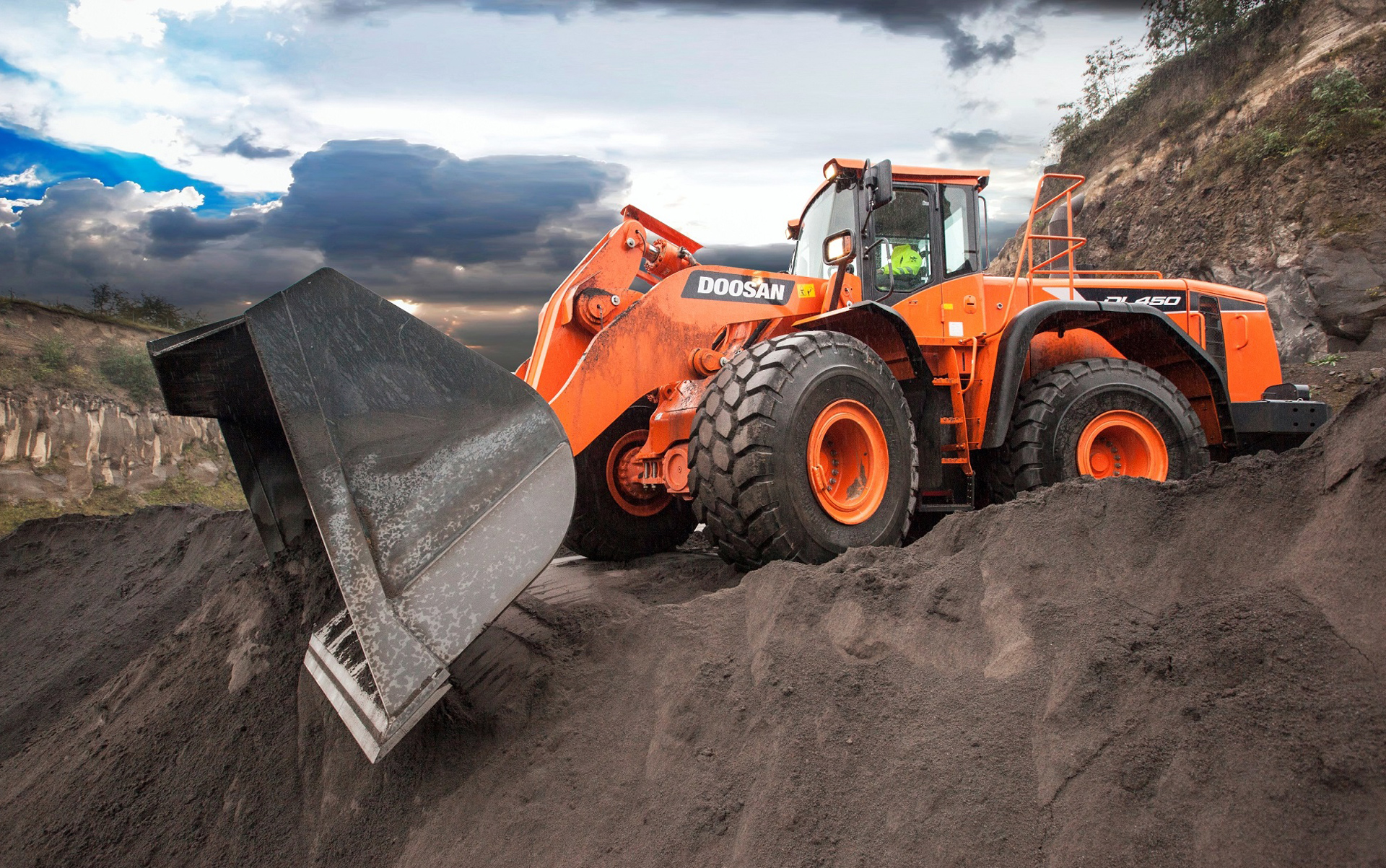

Doosan DL450-5 im Steinbruch: Die Doosan-Radlader der neuen Generation sind mit einer Wandlerüberbrückung (TCLU) ausgestattet, die bei Aktivierung automatisch zugeschaltet wird

Mit Schaufelvolumina von 4,5 bis 5,7 m³ decken sie ein breites Spektrum an Bedürfnissen für den Materialumschlag vom Beladen und Transport von Zuschlagstoffen (wie z. B: Sand und Kies) bis hin zu Anwendungen in Industrie, Bergbau und Abbruch ab.

Die Modelle DL450-5 und DL550-5 werden von einem Scania-Sechszylindermotor vom Typ DC13 mit einer Leistung von 257 kW (358 PS) bzw. 283 kW (384 PS) bei einer Drehzahl von 1800 min-1 angetrieben. Die Stufe IV-konformen Scania-Motoren vom Typ DC13 bieten ein hohes Drehmoment bei niedriger Drehzahl, einen bis zu 10 % geringeren Kraftstoffverbrauch und ein ausgezeichnetes Ansprechverhalten. Darüber hinaus sorgt der Einsatz der Nachbehandlungstechnologien der gekühlten Abgasrückführung (AGR) und der selektiven katalytischen Reduktion (SCR) dafür, dass kein Dieselpartikelfilter (DPF) erforderlich ist.

Wenn der Fahrer mehr als 10 Sekunden lang keine Steuerbewegung am Lenkrad ausführt, wird, bei aktiviertem automatischen Leerlaufsystem bei beiden Modellen, durch die Absenkung der Drehzahl von 950 auf 750 U/min eine zusätzliche Kraftstoffeinsparung erzielt. Dies ist ideal für Anwendungen bei denen längere Wartezeiten auftreten, wie beim Beladen von Lkws. Die automatische Motorabschaltfunktion stellt den Motor aus, wenn er für eine festgelegte Dauer im Leerlauf verbleibt (3 - 60 Minuten, vom Fahrer über die Bedienkonsole einstellbar).

Neben dem Stufe IV-konformen Scania-Motor DC13 besitzen die Modelle DL450-5 und DL550-5 ein neues Außendesign, das allen Stufe IV-konformen Radladern der Baureihe DL-5 gemeinsam ist, sowie eine komfortable Kabine, eine leichtgängige Hydraulik mit schnellem Ansprechverhalten, einen ZF-Antriebsstrang, Zusatzhydraulikanschlüsse und eine optionale Achsenkühlung.

´

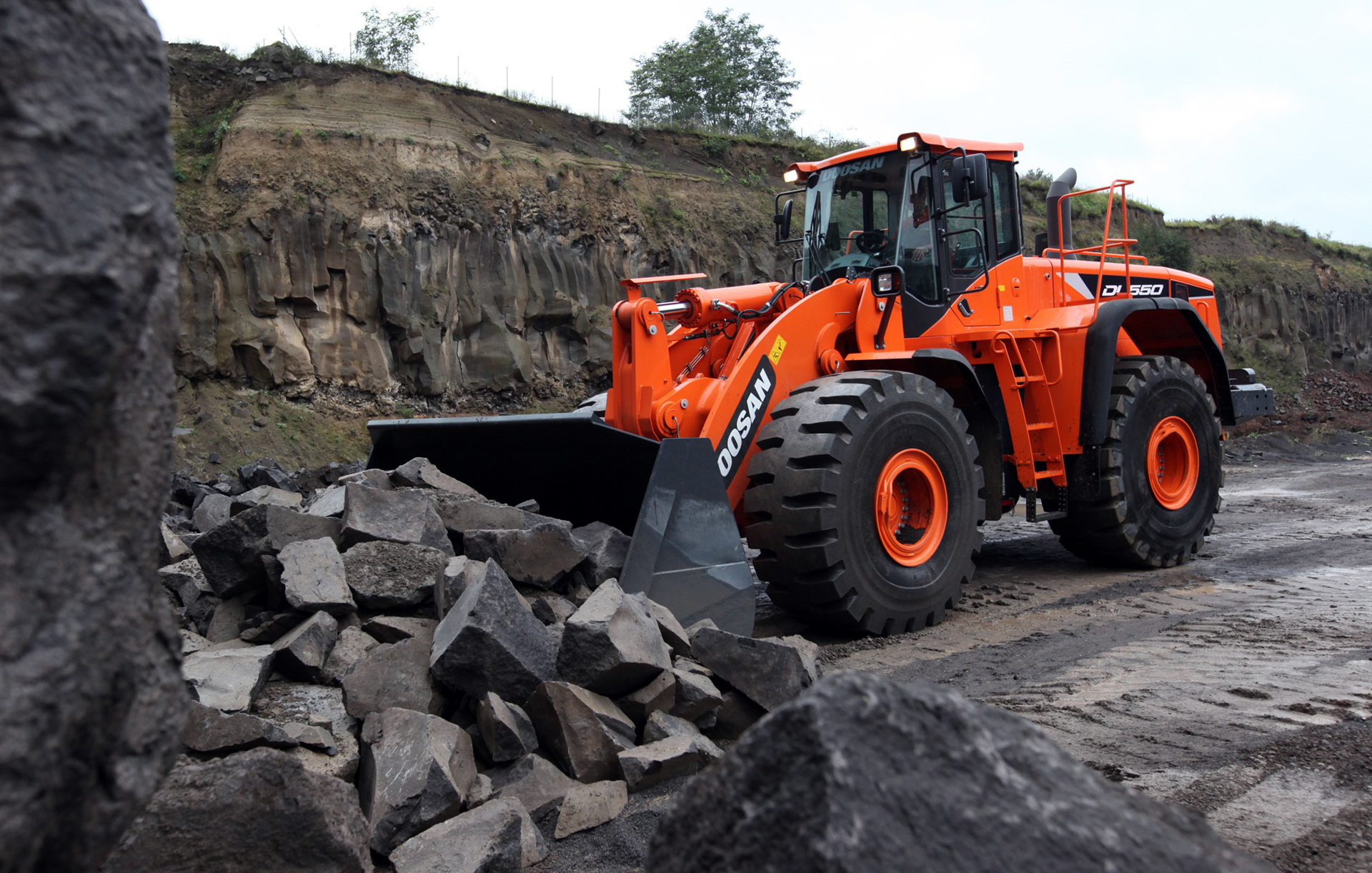

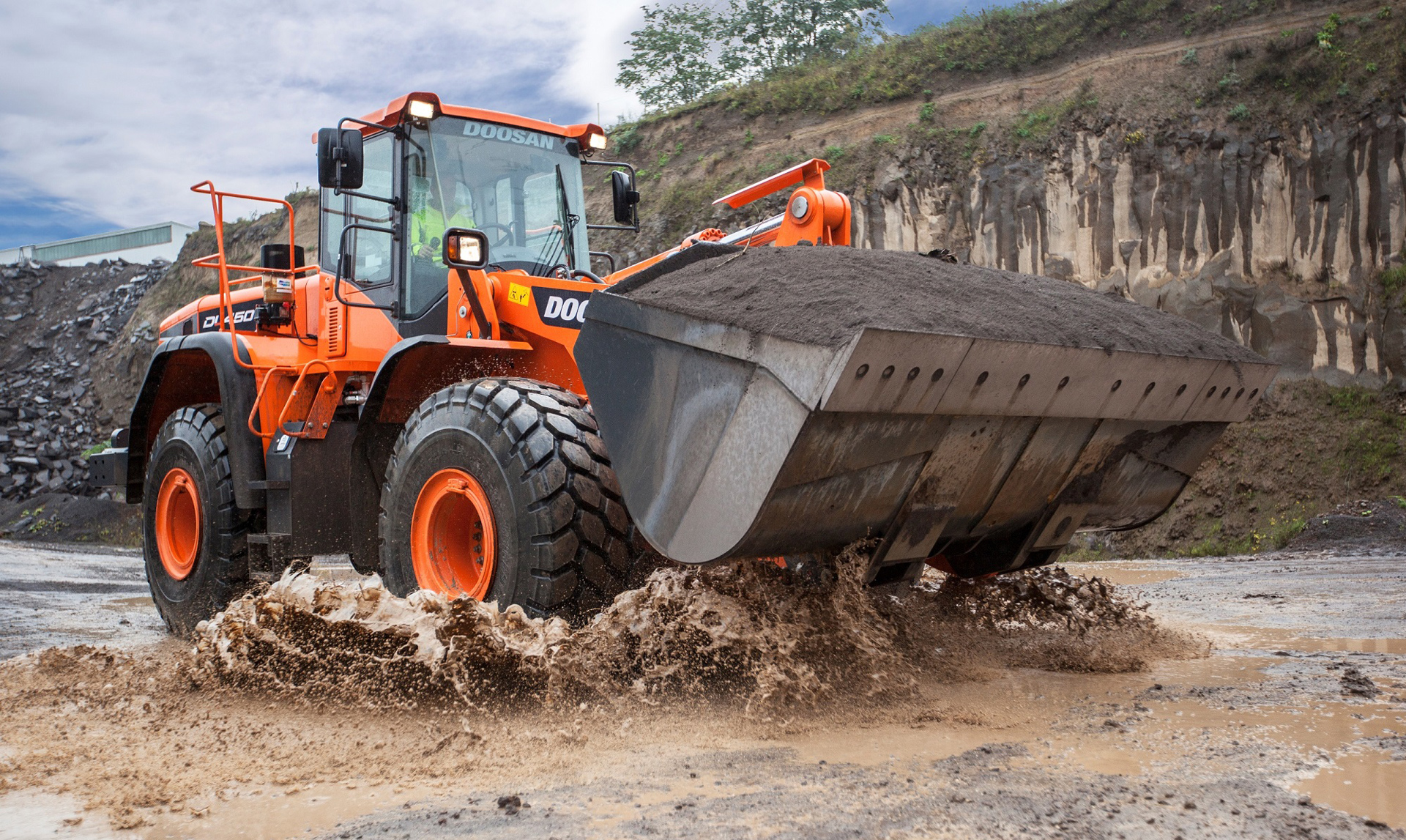

Schwerer Einsatz im Steinbruch: Mit 247 kN Ausbrechkraft muss sich der Doosan DL550-5 nicht hinter der "gelben" Konkurrenz verstecken

Die neue Kabine ist ein Beispiel dafür, auf welche Weise Doosan dem Fahrerkomfort höchsten Stellenwert eingeräumt hat. Das neue Lenksäulendesign der Kabine aller DL-5-Modelle sorgt für mehr Beinfreiheit für den Fahrer und bietet reichlich Kopffreiheit sowie einen komfortablen, vollständig regelbaren, beheizten und luftgefederten Grammer-Sitz. Das Lenkrad kann darüber hinaus geneigt und in der Höhe verstellt werden, um sich an die bevorzugte Position des Fahrers anzupassen.

Das großzügigere Raumangebot, die bessere Sicht und die vielen Ablagemöglichkeiten der neuen Kabine ermöglichen dem Fahrer stundenlanges, ermüdungsfreies und bequemes Arbeiten. Die Kabine erfüllt die ROPS/FOPS-Anforderungen und bietet einen breiten Notausstieg (auf der rechten Seite) für das schnelle und einfache Verlassen der Kabine in Notsituationen.

Das 5,7? Farb-LCD-Display ist für Arbeiten bei Tag und Nacht geeignet. Der benutzerfreundliche Monitor verfügt über zwei individuell wählbare Anzeigen (nach Vorliebe des Fahrers) und erlaubt den vollständigen Zugriff auf Maschineneinstellungen und Wartungsdaten. Die Heckkamera sorgt für eine stark verbesserte Sicht und Sicherheit. Der Bildschirm im Kabineninneren zeigt dem Fahrer das Kamerabild und eine Vielzahl von Linien an, die dem Fahrer beim Einschätzen von Entfernungen helfen. Darüber hinaus bietet der Bildschirm weitere Funktionen, wie die Leuchtstärkeregelung, Blickwinkeleinstellung, Sprachauswahl und das Ein-/Ausschalten der Leistungseinstellung. Der Kraftstoffverbrauch kann pro Tag, Woche oder Monat sowohl graphisch als auch numerisch dargestellt werden.

Auf der Bedienkonsole sind alle Schalter deutlich angeordnet und befinden sich in bequemer Reichweite des Fahrers. Kippschalter wurden durch ein Touchpad mit Mehrfachauswahl ersetzt. Die präzise und sanfte Joystick-Steuerung sorgt darüber hinaus für höheren Komfort und Zeitersparnis für den Fahrer, da die Anzahl der Arbeitsgänge durch die Systeme für die Auslegerpositionierung und automatische Grabwinkeleinstellung reduziert wird. Diese Vorgänge werden elektronisch von der Kabine aus betätigt.

Die Kabinenluft wird doppelt gefiltert, sodass alle Partikel mit einer Größe von mehr als 2 Mikron entfernt werden. Die vollautomatische Klimaanlage regelt die Lufttemperatur und Lüftergeschwindigkeit, um ein ideales Fahrerklima aufrechtzuerhalten.

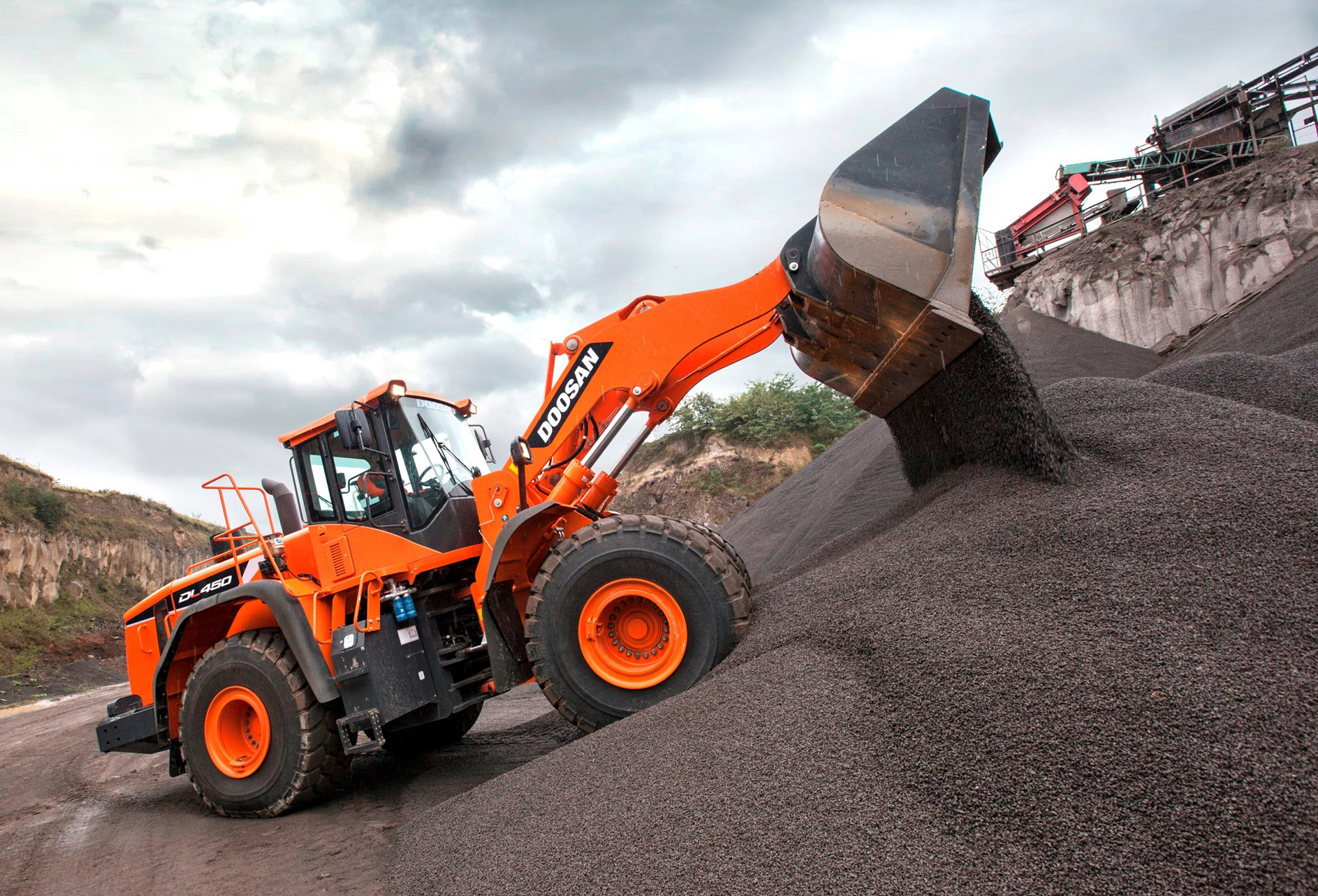

Der Doosan DL450-5 ist, ebenso wie die anderen DL-5 Modelle, auch in einer optionalen Konfiguration mit einem längeren Arm erhältlich. Damit sind Auskippvorgänge in bis zu 3115 mm Höhe möglich

Das ZF-Fünfganggetriebe sorgt für die Kraftübertragung vom Motor zu den Rädern und trägt ganz wesentlich zur Senkung des Kraftstoffverbrauchs bei. Kleinere Schaltstufen sorgen für geringere Drehzahlschwankungen; die über den gesamten Fahrbereich geringere Motordrehzahl senkt den Kraftstoffverbrauch. Dank höherer Schaltqualität konnten die Geräuschpegel gesenkt und gleichzeitig das Leistungsverhalten und die Produktivität gesteigert werden.

Alle Doosan Radlader der neuen Generation sind mit einer Wandlerüberbrückung (TCLU) ausgestattet, die bei Aktivierung automatisch zugeschaltet wird. Sie sorgt für einen direkten Motorantrieb, sodass vom 2. bis 5. Gang 100 % des Drehmoments verlustfrei übertragen werden. Dadurch ist die TCLU effizienter und sie sorgt für eine schnellere Beschleunigung auf ebenem Untergrund sowie ein bis zu doppelte Geschwindigkeit an der Steigung. Hierdurch kann im täglichen Betrieb eine Kraftstoffersparnis von bis zu 10% erzielt werden.

Die ICCO (Intelligente Getriebeentkopplung) steuert die Neutralstellung des Getriebes dynamisch, abhängig vom Getriebeausgangsmoment und dem Bremsdruck. Dadurch steht dem Fahrer die volle Motorleistung für die Arbeitshydraulik zur Verfügung. Arbeitsbewegungen gehen schneller und Kraftstoff wird gespart.

Die außenliegenden Scheibenbremsen ermöglichen einfache Wartung, ohne dass hierfür die Achse demontiert werden muss. Der Schalter für das Betätigen der Feststellbremse ist ab sofort mit einem Auslöser für sichere Entriegelung ausgestattet. Beim Abstellen des Motors wird die Bremse automatisch angezogen und erst wieder freigegeben, wenn der Motor gestartet wird.

Die ZF-Achse Typ II mit einer 100-prozentigen hydraulischen Differenzialsperre (HDL), die manuell oder automatisch betätigt werden kann, schützt die Komponenten des Antriebssystems noch besser, verringert den Reifenverschleiß und erzeugt bei Bedarf 100% Antriebskraft. Ein automatisches Lamellen-Sperrdifferenzial an der Vorder- und Hinterachse sorgt für maximale Traktionskraft und problemloses Fahren auf weichem und schlammigem Untergrund. Dieses Leistungsmerkmal ist nur als Sonderausrüstung für den DL450-5 erhältlich.

Für die Front- und Hinterachsen der Modelle DL 450-5 und DL 550-5 bietet die optional erhältliche Ölkühlung eine Reduzierung der Öltemperatur bei anspruchsvollen Anwendungen wie zum Beispiel Lastentransport über große Entfernungen und Arbeiten bei hohen Umgebungstemperaturen.

Die Z-Kinematik des Doosan DL550-5 ermöglicht rasche Schaufelbewegungen und sorgt dafür, dass die Schaufel jederzeit die korrekte Winkelposition beibehält

Alle großen Doosan Radlader der neuen Generation sind mit einer lastabhängigen Hydraulik ausgestattet, wobei die Axialkolbenpumpe mit variablem Hub für den für die Ausführung der Arbeit notwendigen Hydraulikdruck sorgen. Dies führt ebenfalls zu einer verbesserten Traktionskraft beim Eindringen in das in Halden gelagerte Material, da in vielen Situationen weniger Kraft für den Schaufeleinsatz erforderlich ist. Die lastabhängige Hydraulik verringert ebenfalls den Druckverlust bei Ladevorgängen und spart Kraftstoff.

Als Antwort auf Kundenfeedback wurde das lastabhängige Load-Sensing-System so konzipiert, dass dem Schaufelbetrieb eine höhere Priorität eingeräumt wird, wenn der Ausleger und die Schaufel gleichzeitig betrieben werden und nur begrenzte Kraft verfügbar ist.

Die Joystick-Steuerung der neuen Radlader ist so konzipiert, dass die einfache Kombination mehrerer Bewegungen gleichzeitig möglich ist. Optional ist die fingerleichte Kontrolle über 3 Hebel für eine beinahe mühelose Steuerung verfügbar. Beide Steuerungen werden hydraulisch vorgesteuert.

Die Maschinen verfügen standardmäßig über eine automatische Hubarmpositionierung, die nützlich ist für den Einsatz auf begrenztem Raum oder bei der wiederholten Ausführung ähnlicher Arbeitsabläufe bei spezifischen Arbeitsbereichen (beispielsweise, wenn täglich eine bestimmte Auskipphöhe erreicht werden muss). Eine Schaufelrückführung gehört ebenso zur Standardausstattung.

Die Hubwerksfederung ? oft auch ?hydraulische Schwingungsdämpfung? genannt ? sorgt in unebenem Gelände auch bei höheren Geschwindigkeiten für ein ruhigeres Fahrverhalten. Hierdurch lassen sich Arbeiten schneller ausführen sowie eine höhere Produktivität und bessere Kraftstoffeffizienz bei Lade- und Transportanwendungen erreichen. Die Hubwerksfederung trägt zu einer längeren Lebensdauer von Rahmen und Maschine bei.

Die neuen Lader bieten ebenfalls einen dritten Hydraulikkreislauf, dadurch wird eine höhere Vielseitigkeit der Maschine bei einer Reihe von Anwendungen erzielt. Die Liter-Leistung des Ventils vom dritten Kreislauf wurde signifikant auf 250 l/min Förderleistung im Vergleich zu 120 l/min bei den DL-3 Vorgängermodellen erhöht.

Der Doosan DL450-5 eignet sich mit 4,5 m3 Schaufelinhalt und 257 kW Motorleistung für Schlüsselaufgaben in der Gewinnungsindustrie

Die Modelle DL450-5 und DL550-5 bieten das neue drahtlose moderne CoreTMS-Flottenmanagementsystem werkseitig vorinstalliert. Diese Funktion, die für die Vorgängermodelle nicht verfügbar war, ist nun in allen Maschinen der neuen DL-5-Generation standardmäßig vorhanden. Das neue CoreTMS-System ist ein speziell für die Doosan-Produktpalette entworfenes System, das umfassende Informationen über die Maschinenleistung bereitstellt und im Dualmodus (Satellit und Mobilnetz) arbeitet.

Das CoreTMS-System ermöglicht das internetbasierte Flotten- und Anlagenmanagement. Dies ist sehr nützlich für die Verwaltung der Leistung und Sicherheit von Maschinen und zur Einhaltung vorgeschriebener Wartungsarbeiten. Das System ist in der Lage, eine Vielzahl von Doosan Maschinen an verschiedenen Standorten zu verwalten und hilft Kunden dabei die Maschinen-Nutzungsrate zu überwachen, damit sichergestellt ist, dass der richtige Mix aus Maschinen eingesetzt wird. Es ist ebenfalls in der Lage, Fahrer dazu anzuleiten, Ausrüstung effizienter zu bedienen und Ersatzmaschinen im Fall von Wartungsarbeiten oder bei Störungen aufzufinden. Dabei vereint es wirkungsvolle Systeme für Diebstahlschutz und Wiederbeschaffung im Falle eines Diebstahls.


Wartung und Instandhaltung

Das Abgas- und Nachbehandlungssystem für den Motor sind links an der Maschine installiert, wohingegen sich alle Bauteile für die Wartung auf der rechten Seite befinden. Die tägliche Überprüfung aller Messgeräte ist vom Boden aus möglich, um eine schnelle und sichere Arbeit zu gewährleisten. Doosan installierte ebenfalls ein automatisches Schmiersystem (serienmäßig) zur Reduzierung der Arbeitszeit und mehr Bedienkomfort. Mehrere Handläufe erleichtern den Zugang zur Maschine, ermöglichen Mobilität auf dieser und stellen sicher, dass der Fahrer stets festen Halt hat

Der Kühlraum ist vom Motorraum abgetrennt, um das Eindringen warmer und staubiger Luft zu verhindern und für eine bessere Luftzufuhrkontrolle zu sorgen. Ein Lüfter mit automatischem Laufrichtungswechsel ist standardmäßig vorhanden ? der Kühlerlüfter wird hydraulisch angetrieben und vom ECU gesteuert. Zum Reinigen des Lüfters lässt sich die Drehrichtung manuell von der Kabine aus ändern, ohne dass der Motor abgestellt werden muss. Die Laufrichtungswechselintervalle des Lüfters (30 Minuten bis 2 Stunden) können über das Menü eingestellt werden.

Die Frontstruktur ist robuster, steifer und stärker gestaltet. Die Z-Kinematik ist zum Heben schwerer Lasten konzipiert und besitzt nur wenige bewegliche Teile. Das Design unterstützt die Stabilität des Laders, ermöglicht sehr rasche Schaufelbewegungen und sorgt dafür, dass die Schaufel jederzeit die korrekte Winkelposition beibehält. Alle DL-5 Modelle sind in Konfiguration für hohe Hubleistung mit einem längeren Arm für Auskippvorgänge in größerer Höhe erhältlich.

Wie bei den Vorgängermodellen der DL-3 Reihe sind die meisten der o. g. Leistungsmerkmale im Gegensatz zu Maschinen der Wettbewerber bei den Radladern der Baureihe DL-5 Bestandteil der Serienausrüstung; viele von ihnen wurden zum Erzielen einer besseren Kraftstoffeffizienz entwickelt.


Technische Daten des Doosan DL450-5:

• Schaufelinhalt, gehäuft: 4,5 m3
• Statische Kipplast (ungeknickt): 20615 kg
• Statische Kipplast bei 40°: 18205 kg
• Länge mit Standardschaufel: 9340 mm
• Breite mit Standardschaufel: 3300 mm
• Höhe: 3585 mm
• Schaufelgelenkhöhe: 4500 mm
• Auskipphöhe (bei 45°) mit Zähnen: 3115 mm
• Auskippreichweite (bei 45°) mit Zähnen: 1420 mm
• Radstand: 3550 mm
• Wenderadius, Schaufelkante: 7205 mm
• Maximale Fahrgeschwindigkeit (5. Gang): 38 km/h
• Motor: Scania-Sechszylindermotor DC13
• Leistung: 257 kW bei 1800 U/min
• Betriebsgewicht: 25700 kg
• Ausbrechkraft: 231 kN

Technische Daten des Doosan DL550-5:

• Schaufelinhalt, gehäuft: 5,4 m3
• Statische Kipplast (ungeknickt): 24500 kg
• Statische Kipplast bei 40°: 21625 kg
• Länge mit Standardschaufel: 9870 mm
• Breite mit Standardschaufel: 3405 mm
• Höhe: 3785 mm
• Schaufelgelenkhöhe: 4795 mm
• Auskipphöhe (bei 45°) mit Zähnen: 3285 mm
• Auskippreichweite (bei 45°) mit Zähnen: 1535 mm
• Radstand: 3700 mm
• Wenderadius, Schaufelkante: 7565 mm
• Maximale Fahrgeschwindigkeit (5. Gang): 37 km/h
• Motor: Scania-Sechszylindermotor DC13
• Leistung: 283 kW bei 1800 U/min
• Betriebsgewicht: 32770 kg
• Ausbrechkraft: 247 kN

Weitere Informationen: Doosan Equipment

(© Fotos: Doosan)

Mehr News aus der Baubranche...

Bauforum24 Artikel (09.03.2015): Doosan DX420LC-5, DX490LC-5 und DX530LC-5 mit Stufe IV
Bauforum24 Artikel (06.02.2015): Doosan DX340LC-5 und DX380LC-5 - neue Kettenbagger mit Stufe IV
Bauforum24 Artikel (03.02.2015): Doosan DX300LC-5 - neuer 30-Tonnen-Bagger mit Euro Stufe-IV
Bauforum24 Artikel (18.01.2013): Doosan DL450 Radlader ergänzt Doosan-Flotte in Neuenburg
Bauforum24 Artikel (31.12.2012): Markteinführung von zwei Doosan-Radladern der Strich-3-Generation

Bauforum24 TV präsentiert: Video: Doosan Muldenkipper DA40 und Radlader DL550-3 - Steinexpo 2014
Bauforum24 TV präsentiert: Video: Doosan DL450-3 und DA30 bei Steinbruchtagen Mendig 2014
Bauforum24 TV präsentiert: Video: Doosan DL-3 Radlader - Bauma 2013
Bauforum24 TV präsentiert: Video: Doosan DL 500 Radlader - Steinexpo 2011

[|NiA|KiM 277]

Doosan DL550-5 wheelloader and Doosan DA40-5 dumper demo @ the Steinexpo 2017 in Germany




[tomac 10.352]

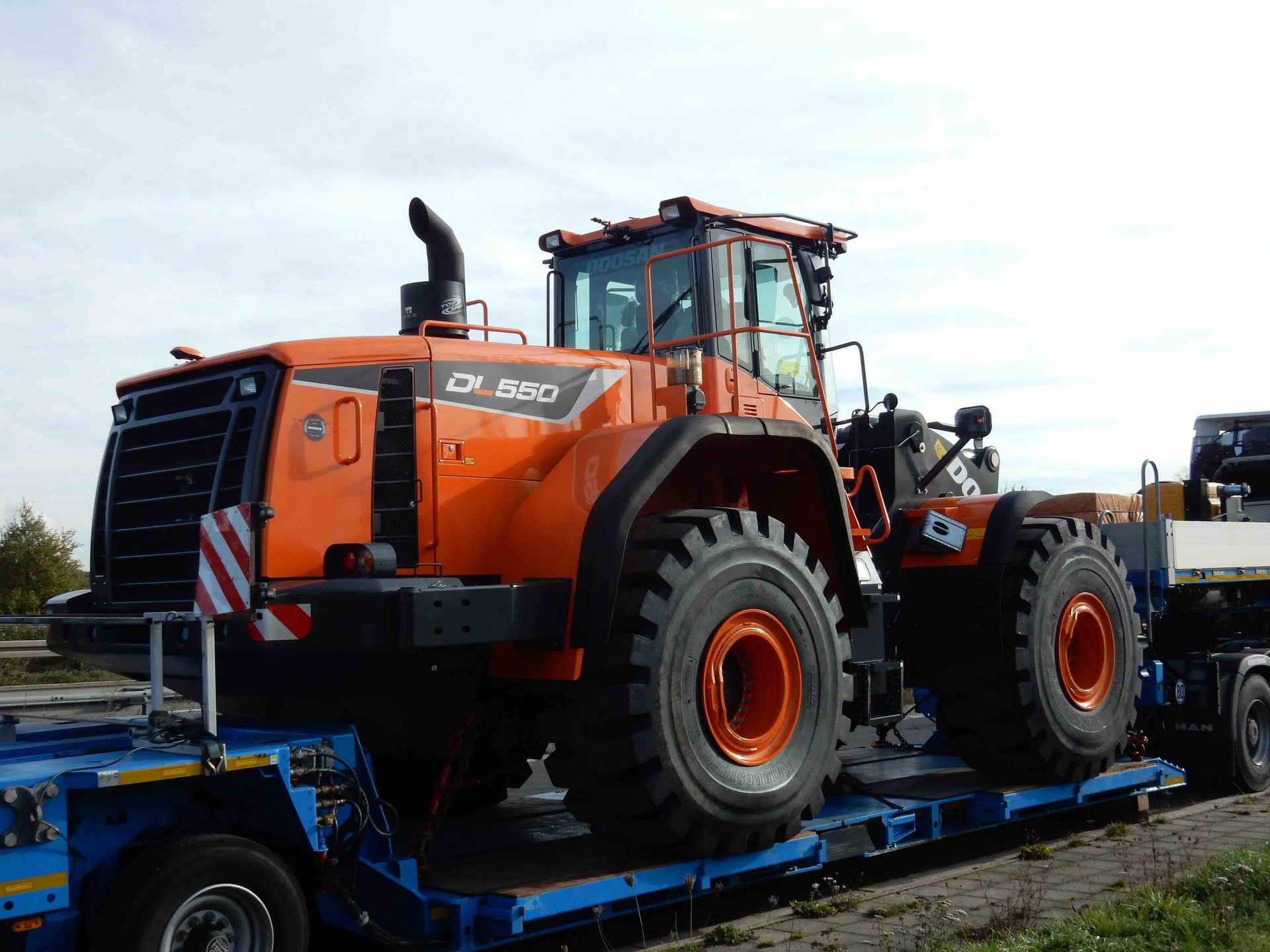

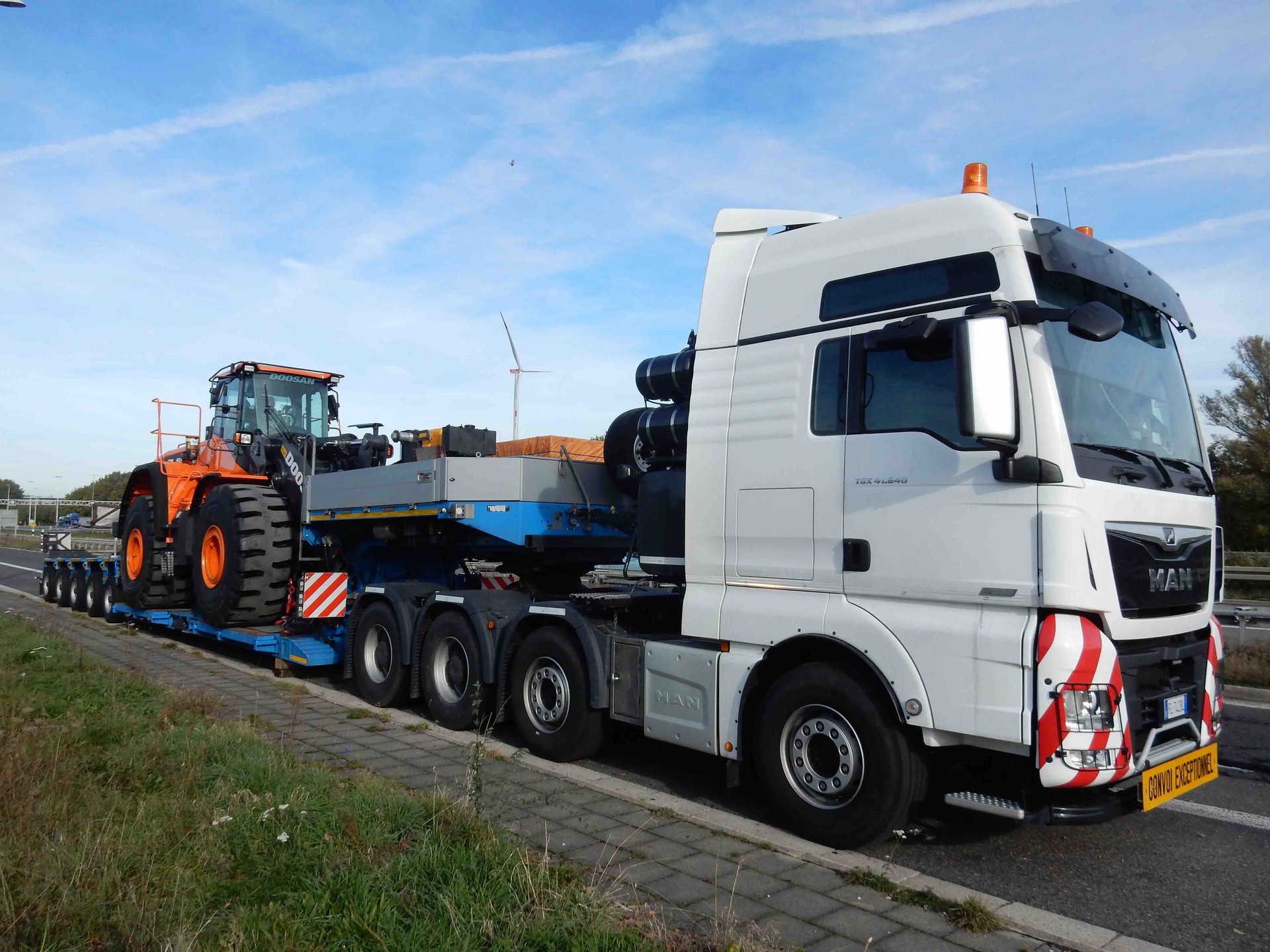

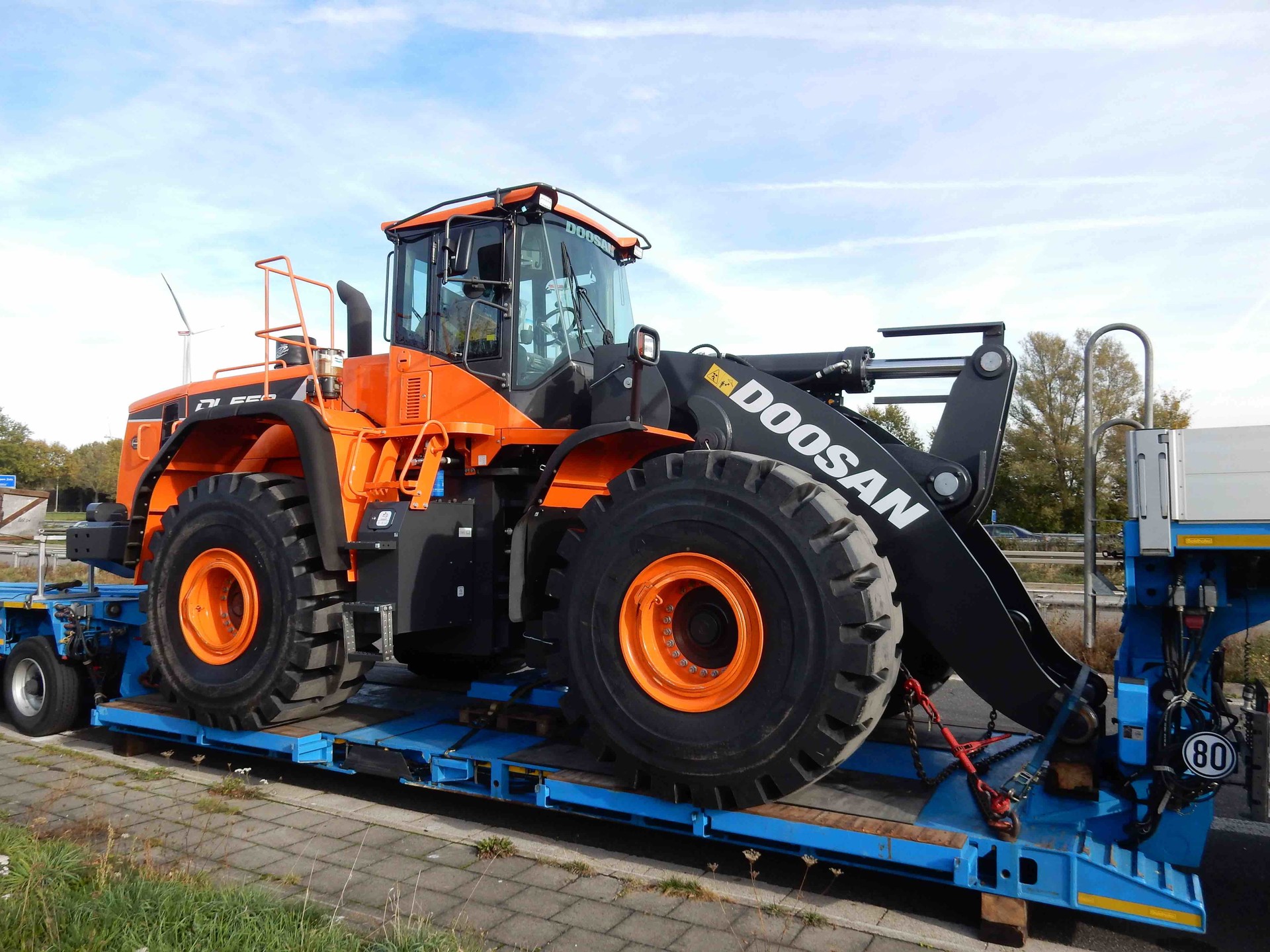

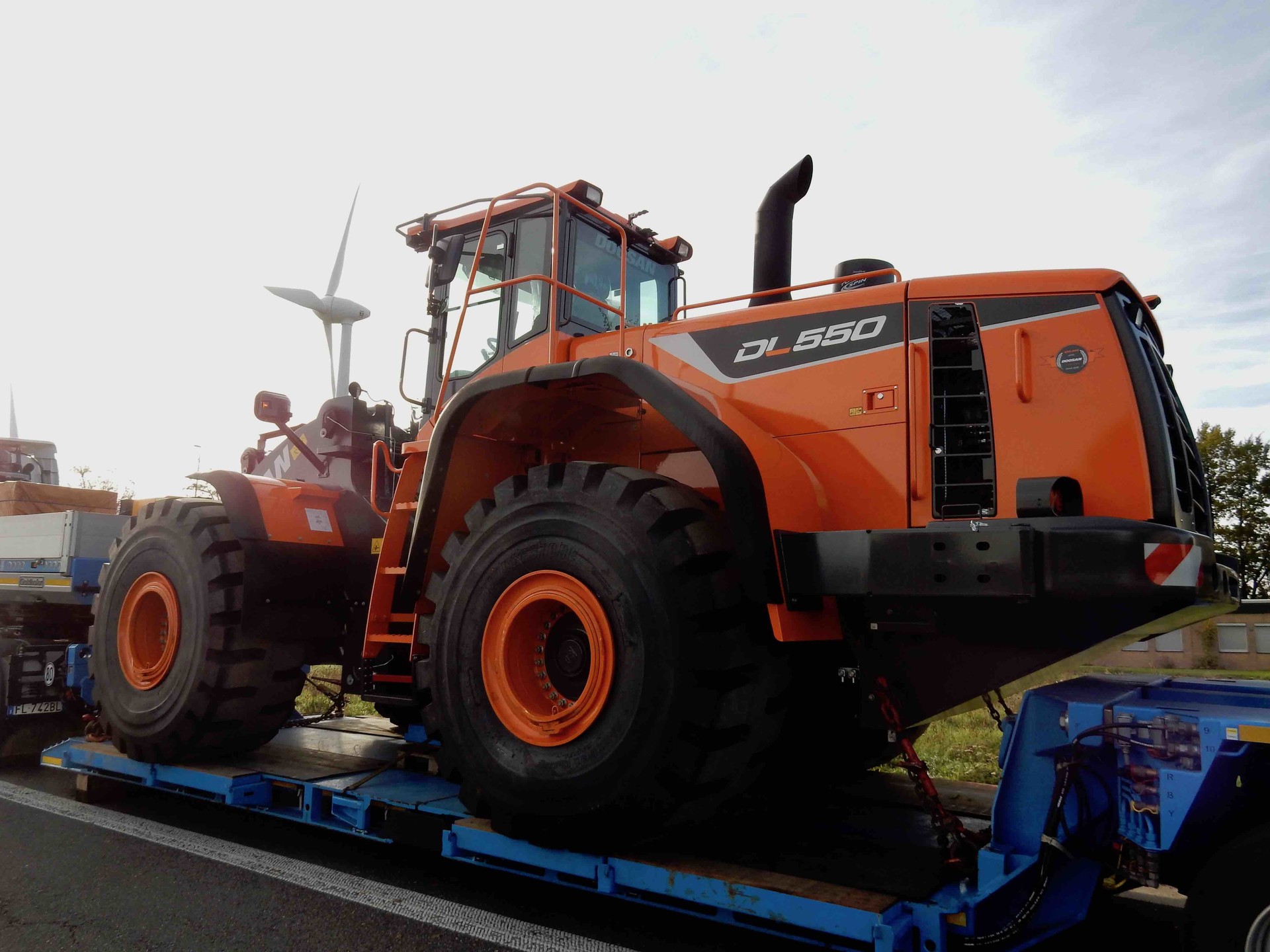

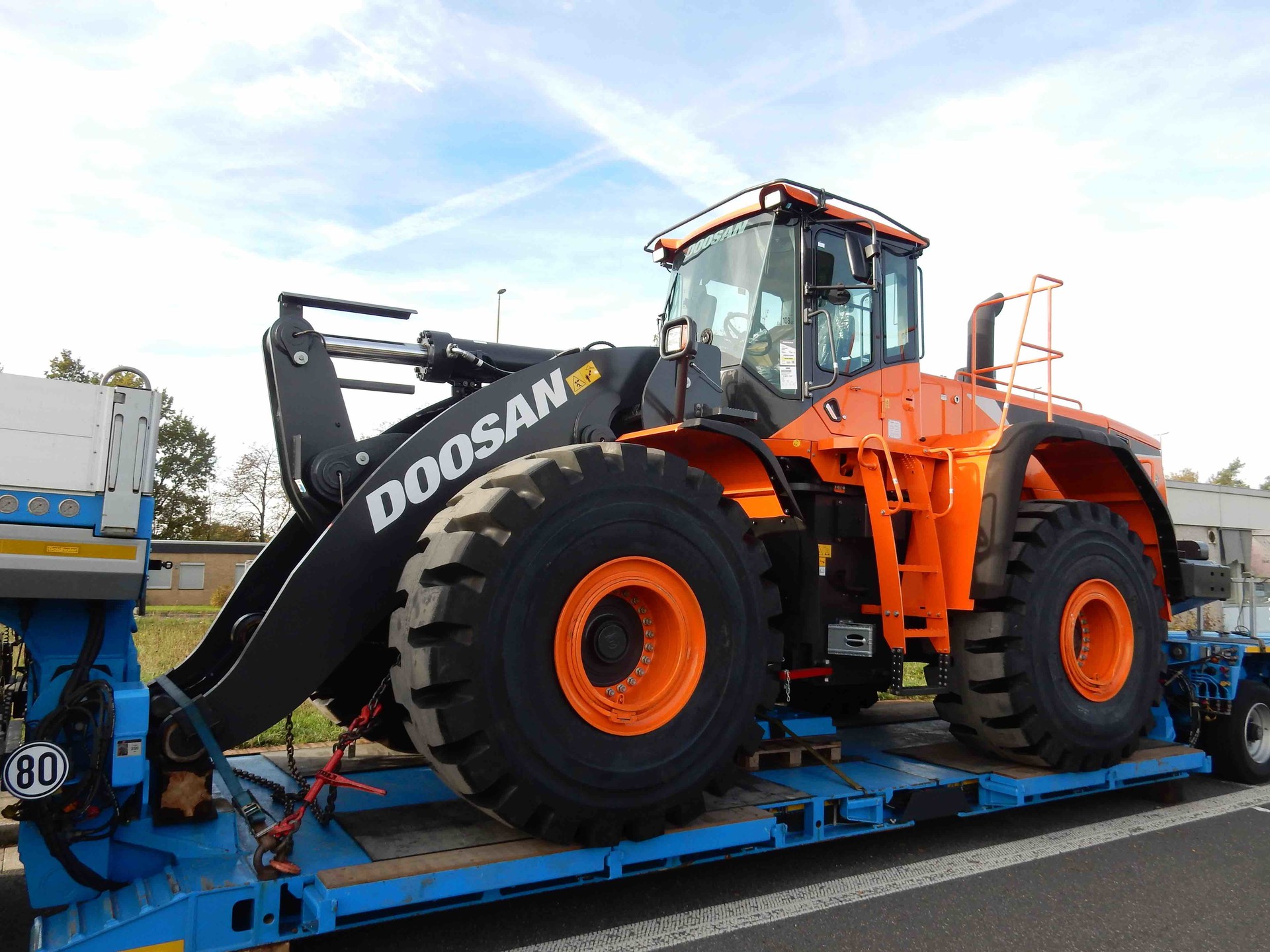

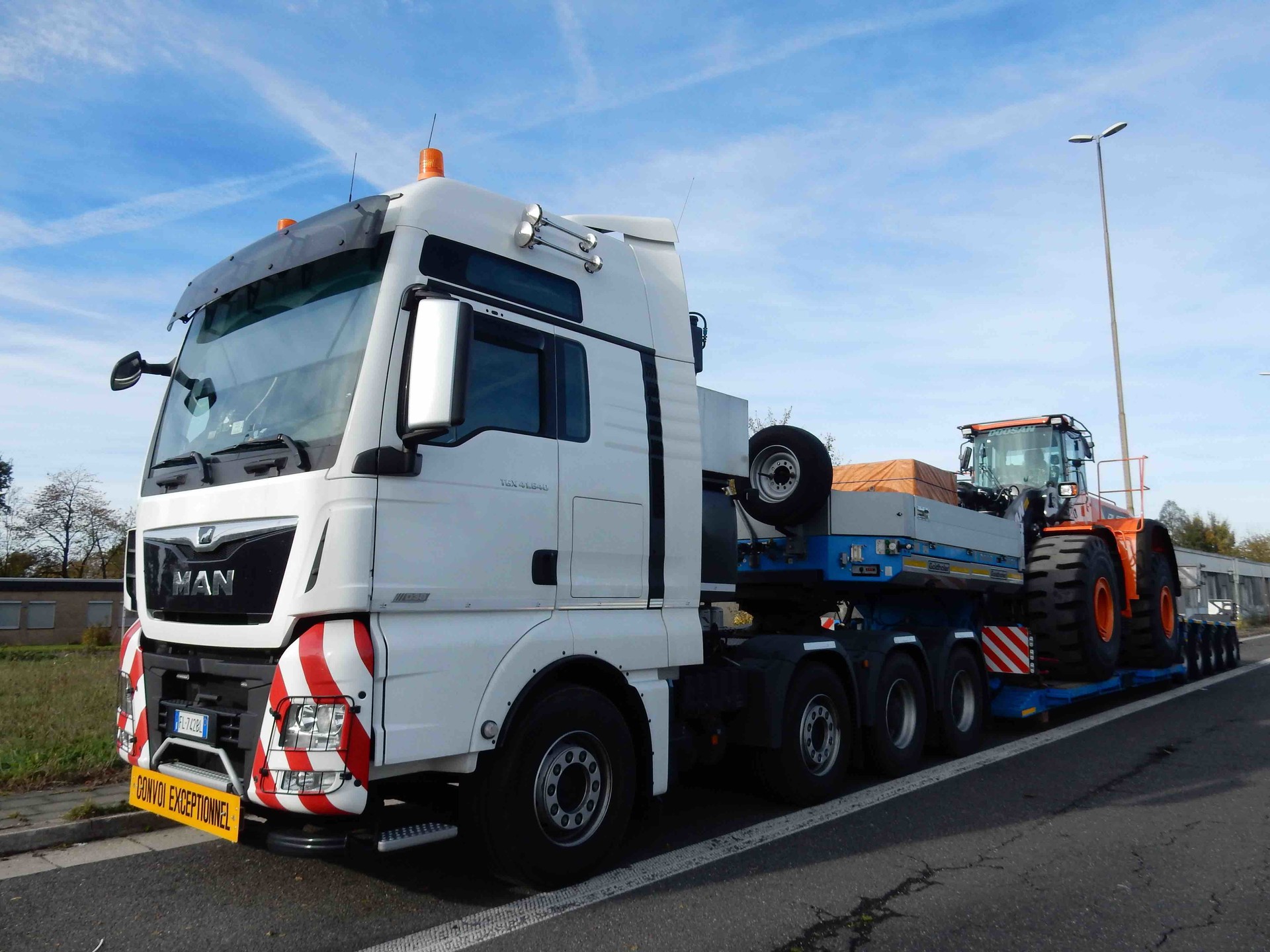

Am Samstag habe ich am Grenzübergang zwischen Aachen und Heerlen diesen Doosan DL550 Radlader gefunden. Der Lader war auf einer Goldhofer Tiefbettkombination verladen, die von einer MAN TGX 41.640 Euro 6 gezogen wurde.
