Pottratz

Aufmessen einer Bodenplatte mit Totalstation

Rate this topic

Recommended Posts

Pottratz

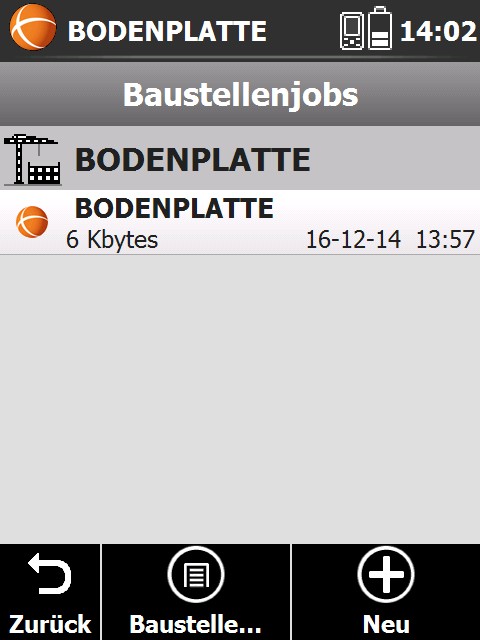

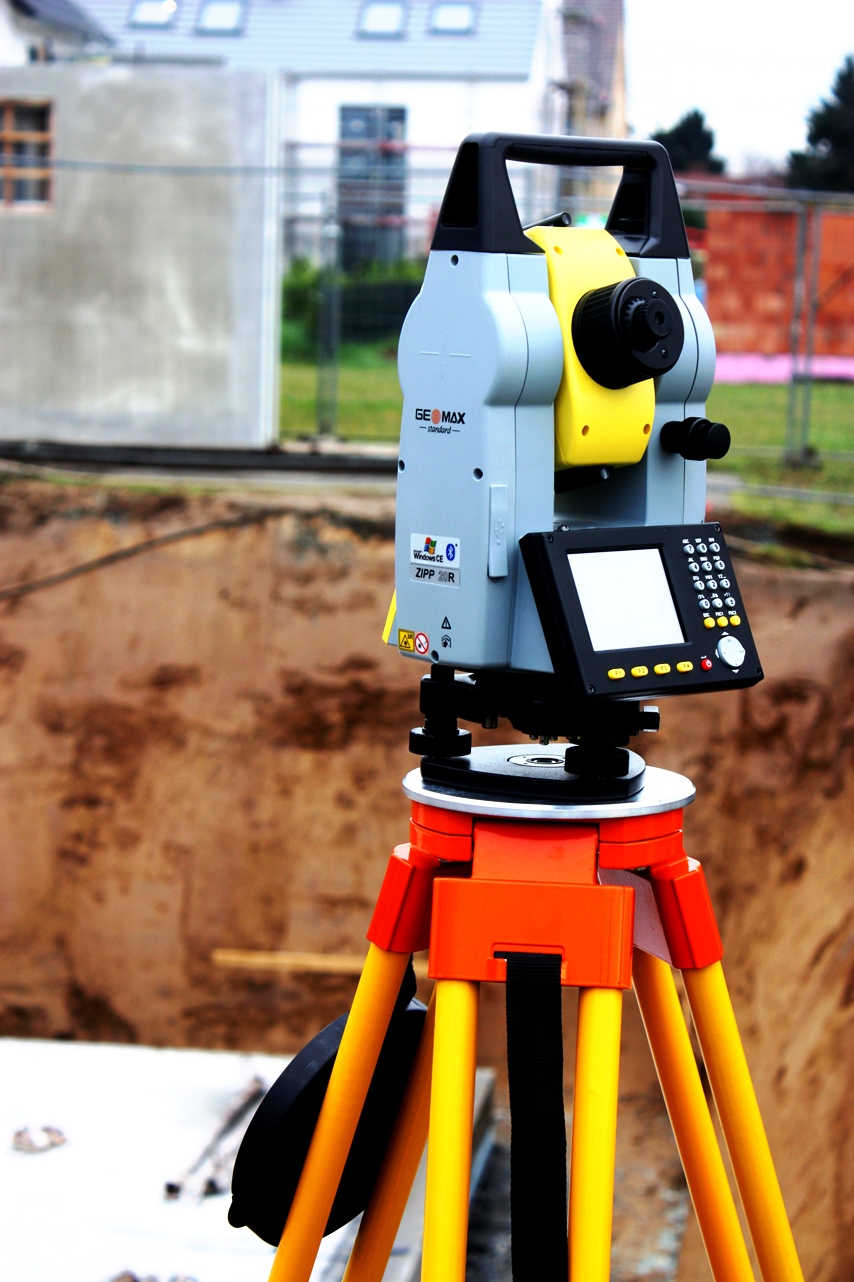

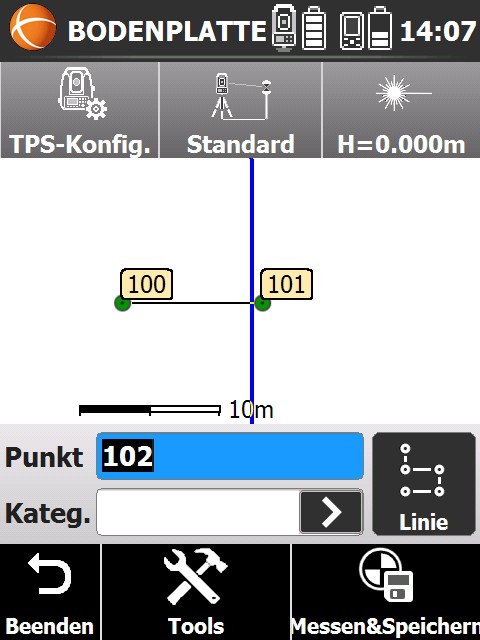

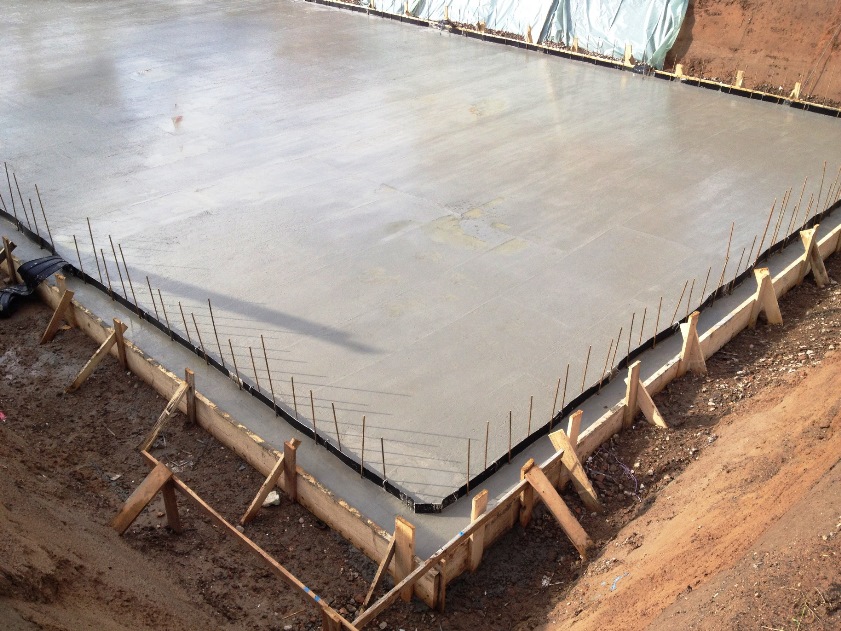

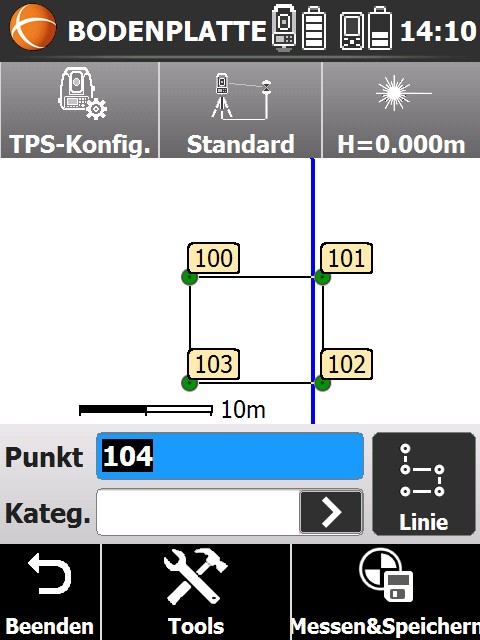

Hier eine kurze Beschreibung vom aufmessen einer Bodenplatte mit einer Totalstation. Man kann Punkte oder auch Linien messen, was sehr hilfreich sein kann. Diese Daten (dxf Plan) können auch gleich ausgewertet oder später im Büro auf den PS übertragen werden.

Natürlich können auch Pläne auf die Totalstation oder den Feldrechner importiert werden, damit man auf der Baustelle auch die gewünschten Punkte abstecken kann. Durch das Einmessen weiterer Referenzpunkte, kann man sich vor Ort immer wieder frei Stationieren.











[size=3]

Share this post


Link to post
Share on other sites

Registriere dich um diese Anzeige nicht mehr zu sehen.

Pottratz

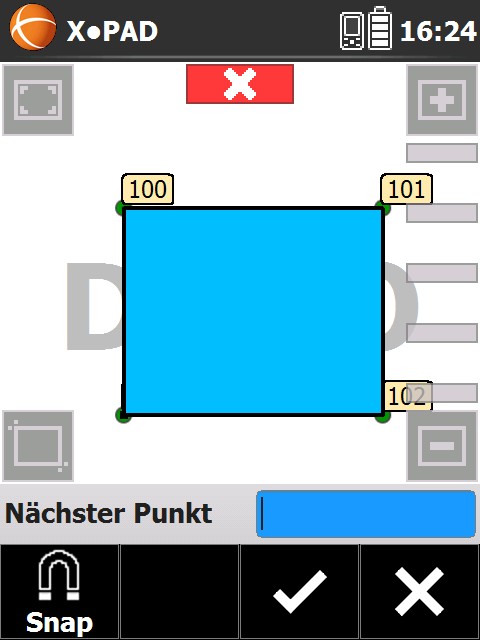

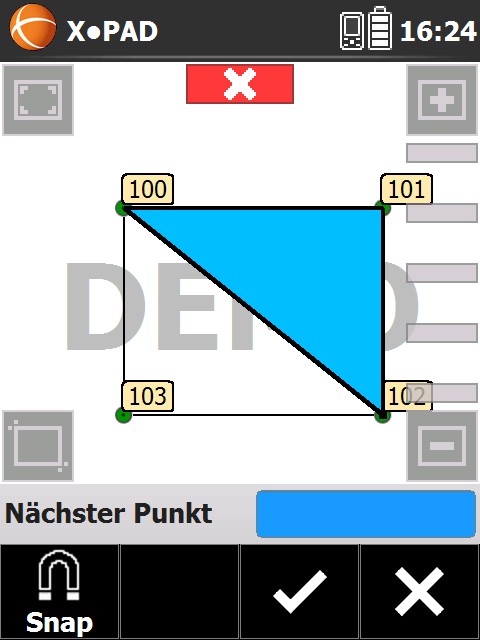

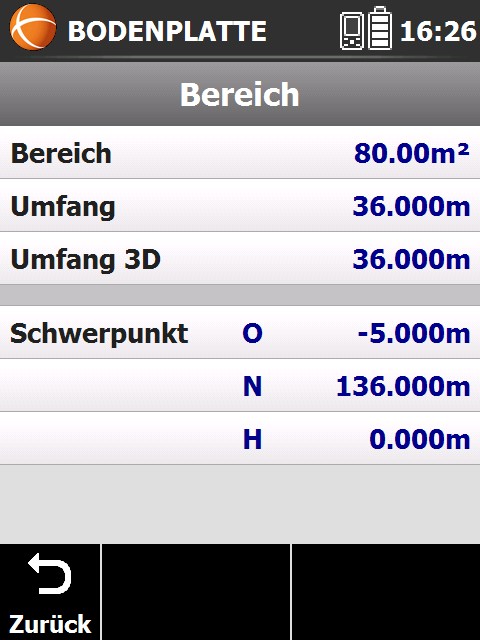

Auswertung der Fläche.

Entfernungen frei gewählt wink.gif






Share this post


Link to post
Share on other sites
Pottratz

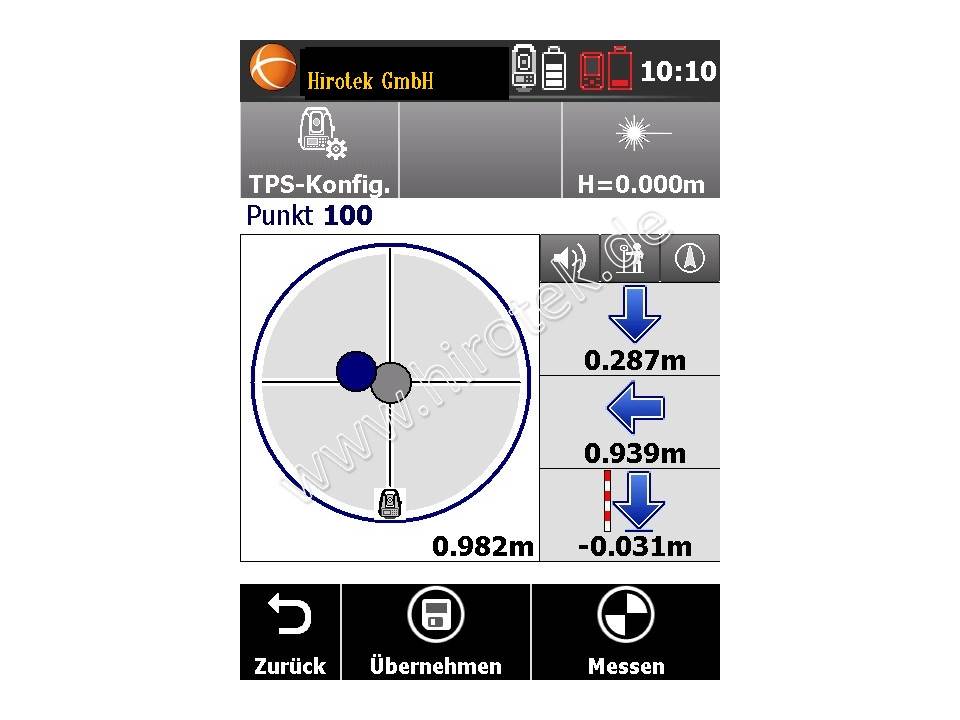

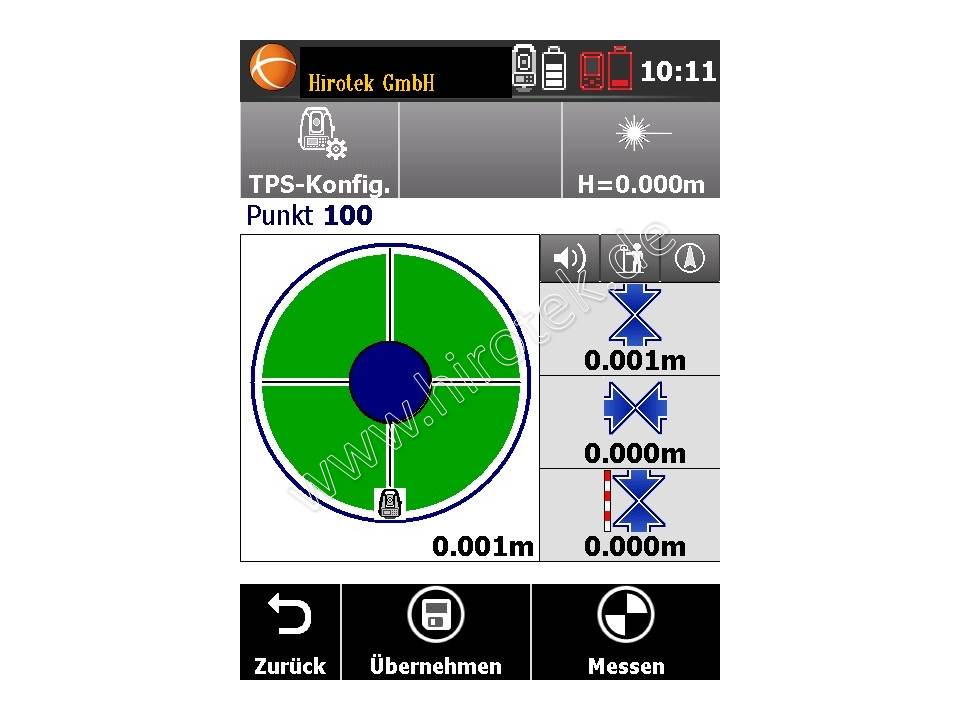

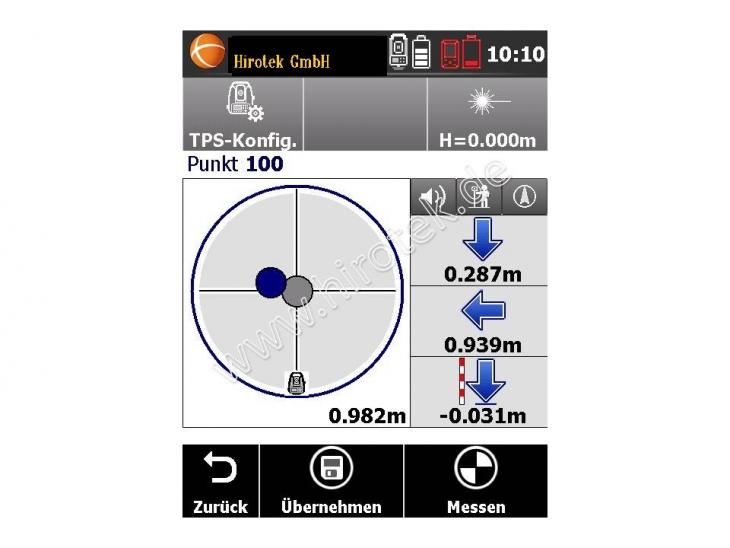

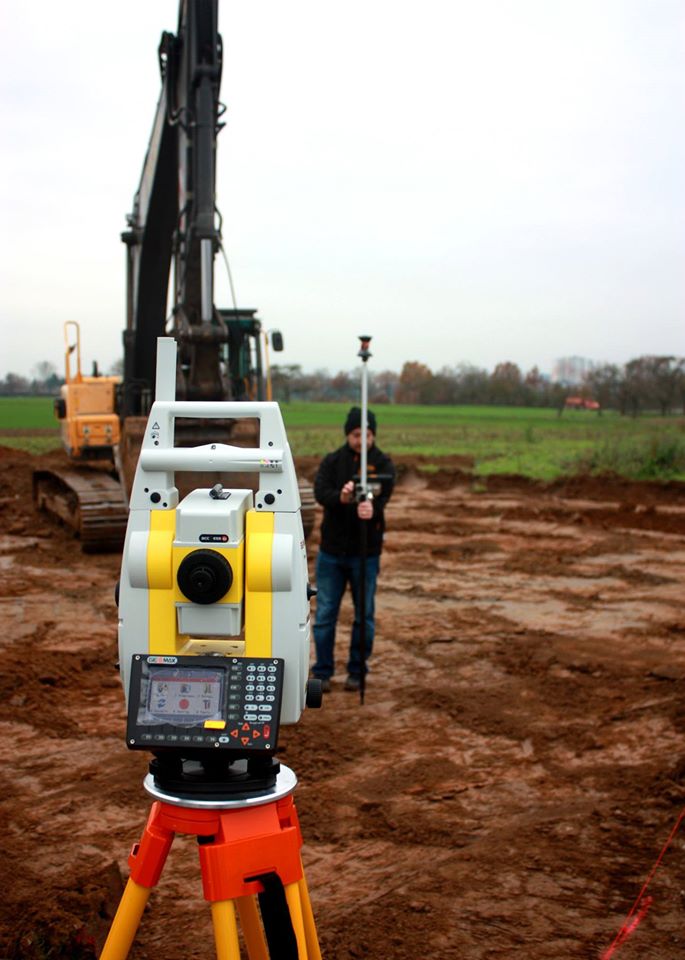

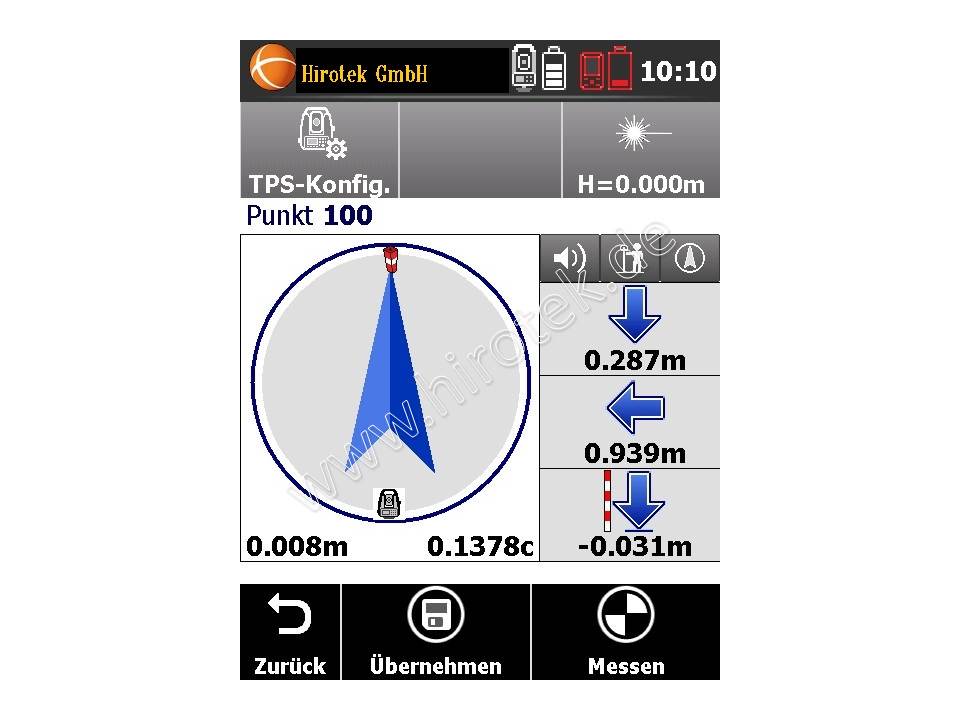

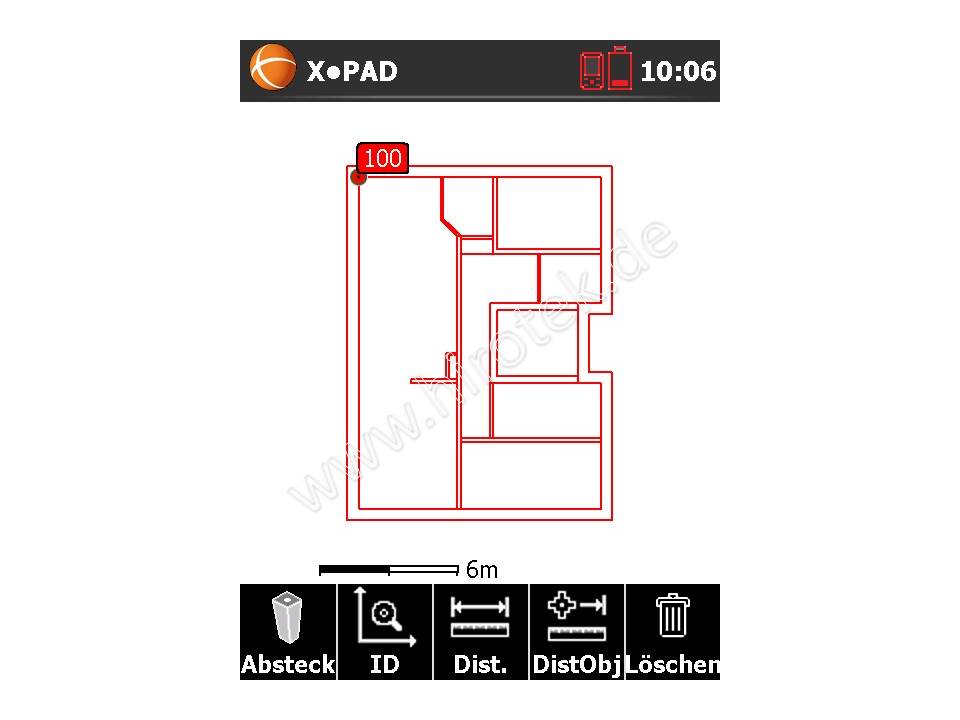

Abstecken und Zielführung auf der Baustelle














Share this post


Link to post
Share on other sites
SirDigger
Zum Abstecken lass ich mir das ja vieleicht gefallen,
aber wer zur Abrechnung einer Bodenplattem selbst bei einem ungewöhnlichem Grundriss,
ein Aufmaß einer Totalstation braucht.... hat wohl in Geometrie I gefehlt.

PS: Abgerechnet wird eh nach Ausführungsplan, wer mehr baut als auf dem Plan,
ist selbst schuld und bekommt das nicht auch noch bezahlt. wink.gif

Share this post


Link to post
Share on other sites
Pottratz
Da hast du wohl recht. Was hier jedoch immer mehr gewünscht wird ist die Dokumentation / Qualitätsnachweis, was die Bodenplatte betrifft.

Hier habe ich ja auch eher die einfachen Dinge gewählt........wenn ich hier schon mit den komplexen Dingen anfange schreckt man die Leute eher ab wacko.gif

Auf der Baustelle ist ja nicht mehr alles schön gleichmäßig u.s.w., es wird anspruchvoller mit Bögen etc.

Dann ist es natürlich sehr hilfreich den kompletten Plan auf dem Rechner zu haben.
