Graderfan

Cat 24H/M Grader

Recommended Posts

Graderfan
Ich habe noch kein Thema über einen der größten Grader gefunden. Der CAT24, gibt es als 24H bzw. 24 M.

Dieser Riesengrader ist 500 PS stark und wiegt knapp über 60 Tonnen.

Weitere Infos gibt es hier:
http://xml.catmms.com/servlet/ImageServlet?imageId=C195464


Ein Link zu einem Video:
http://www.youtube.com/watch?v=E5NQXbW4q10

Und hier eine interessante Bilderserie von einer Restaurierung:
http://www.pbase.com/impalass/24h&page=1

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Registriere dich um diese Anzeige nicht mehr zu sehen.

seppi81

Hallo Graderfan,

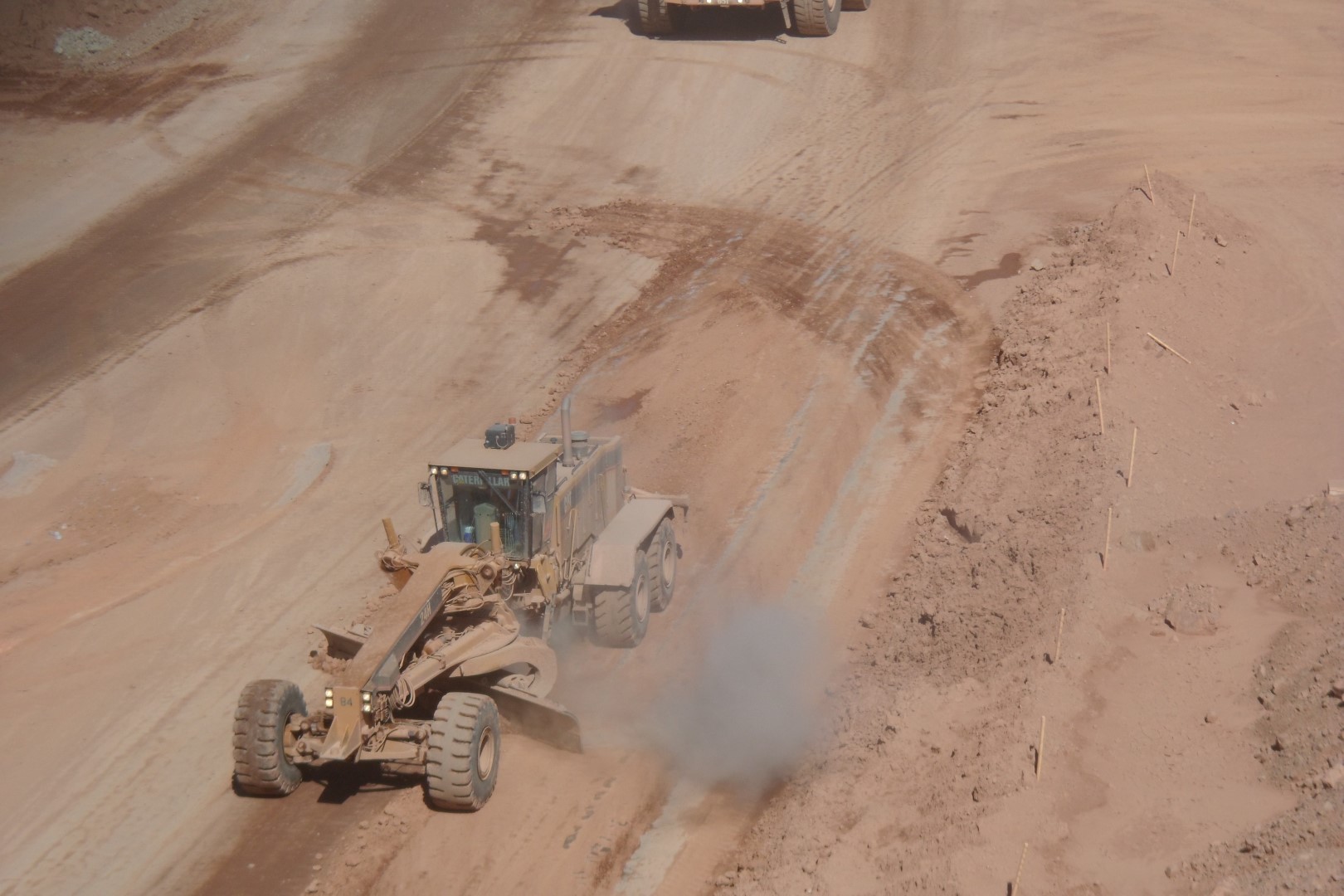

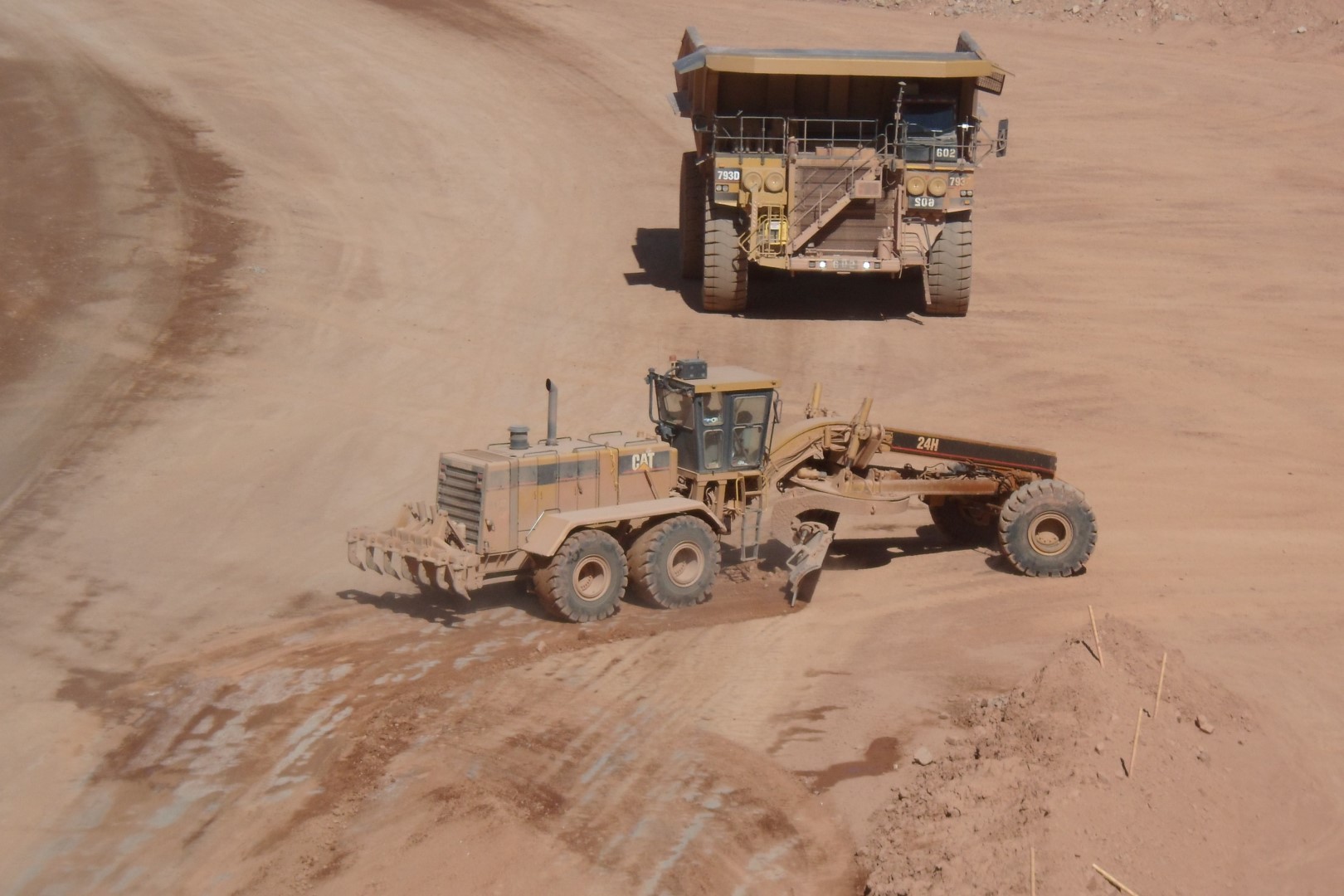

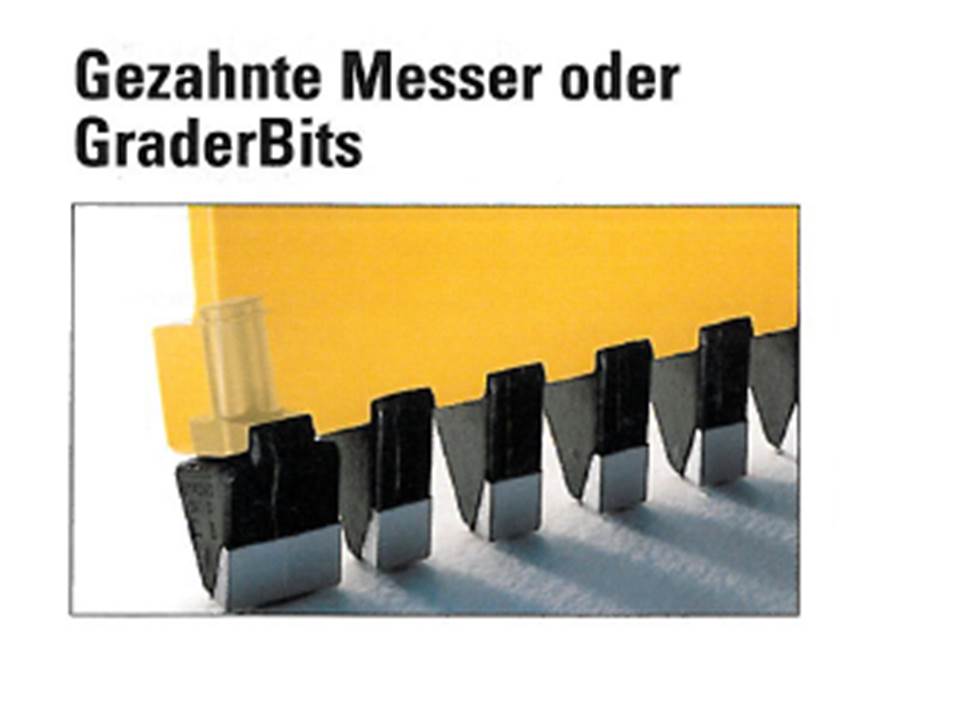

die Scharmesser von dem 24M auf den unteren Bildern sind speziell für harte und feste Untergründe konstruiert. Das funktioniert ähnlich wie die sogenannten Grader-Bits. Diese Variante hat auch wieder den Vorteil, dass die Messer segmentweise nach Verschleißfortschritt getauscht werden können und der Kunde sich nicht gleich immer komplett neue Messer beschaffen muss. Also spart man Kosten. Der 24M von Cat ist ausschließlich zur Trasseninstandhaltung in Minen konstruiert und hat rein die Aufgabe für eine glatte Bahn zu sorgen. Denn die Muldenkipper die diese Wege befahren, arbeiten auf Akkord und somit ist jedes km/h mehr gleich mehr Masse die bewegt wird!! Also mehr Geld.

Diese Messerkämme haben auch den Vorteil, dass sie den Untergrund auflockern (wie Miniripper) und anschießend für eine optimale Verteilung des gelösten Materials auf der Trasse sorgen.


Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
eu46

Die Zahlen geben im übrigen Auskunft über die Scharbreite , bei dreistelligen Zahlen die ersten zwei , in diesem Fall 24 feet also 7,3 m.





Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
Graderfan
Weiß jemand zufällig was der Unterschied zwischen 24H bzw. 24M ist, evtl. hat einer Allrad?

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
