Peri liefert Schalungslösungen für Autobahnbrücke in Kroatien


Bauforum24
 Share

Recommended Posts

Die Brücke über die Drau ist Teil der Realisierung der insgesamt 90 km langen Autobahn A5 im Osten Kroatiens. Peri plante und lieferte nicht nur eine wirtschaftliche Kletterschalungslösung für die Herstellung der bis zu 75 m hohen Brückenpylone. Auch das Konzept zur Erstellung der Pfeiler und der Gesimskappenlösung der Vorlandbrücken stammt von den Peri Ingenieuren in Kroatien.

-
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (03.07.2013): Mit Peri Schalungssystemen Maximo und Skydeck im Zeitplan
-

Das Bauwerk mit zwei getrennten Fahrbahnen ist etwa 2.500 m lang und besteht aus einer Schrägseilbrücke und angeschlossenen Vorlandbrücken. Zwei A förmige Pylone tragen die drei Hauptfelder direkt über dem Fluss mit 100 m bzw. 220 m Spannweite, deren Fahrbahnen in Stahlverbundbauweise ausgeführt werden. Die beidseitig folgenden, etwa 1.000 m langen Vorlandbrücken im Überschwemmungsbereich der Drau werden mit vorgespannten Fertigteilbalken auf massiven Rundsäulen realisiert.

Verantwortlich für den Bau der Pylone zeichnet Viadukt d.d. aus Zagreb, der Überbau wird von Skladgradnja d.o.o. aus Split ausgeführt. Beide Bauunternehmen verlassen sich bei der Planung und Lieferung der Schalungslösung auf Peri ? und stellten jeweils sehr unterschiedliche Anforderungen an die Lösung.

Zuverlässige, schnelle Lösungen für Säulen und Gesimskappen


Etwa 1 km lang sind die angrenzenden Balkenbrücken, die den Überflutungsbereich der Drau überspannen. Die Felder haben eine reguläre Spannweite von 35 m, sechs vorgefertigte Balken bilden die beiden jeweils 13,50 m breiten Fahrbahnen. Die Spannbetonbalken mit 182 cm Höhe werden zum Teil vor Ort in einer Feldfabrik produziert. Mit der dazu maßgeschneidert konzipierten Schalung ? im Wesentlichen aus den bewährten GT 24 Schalungsträgern und SLS Spindeln bestehend ? benötigt das Baustellenteam jeweils nur einen Arbeitstag pro Bauteil. Über Querbalken werden die Lasten der Brückenfelder in massive Rundsäulen mit 180 cm Durchmesser und Pilzkopfaufweitungen eingeleitet.

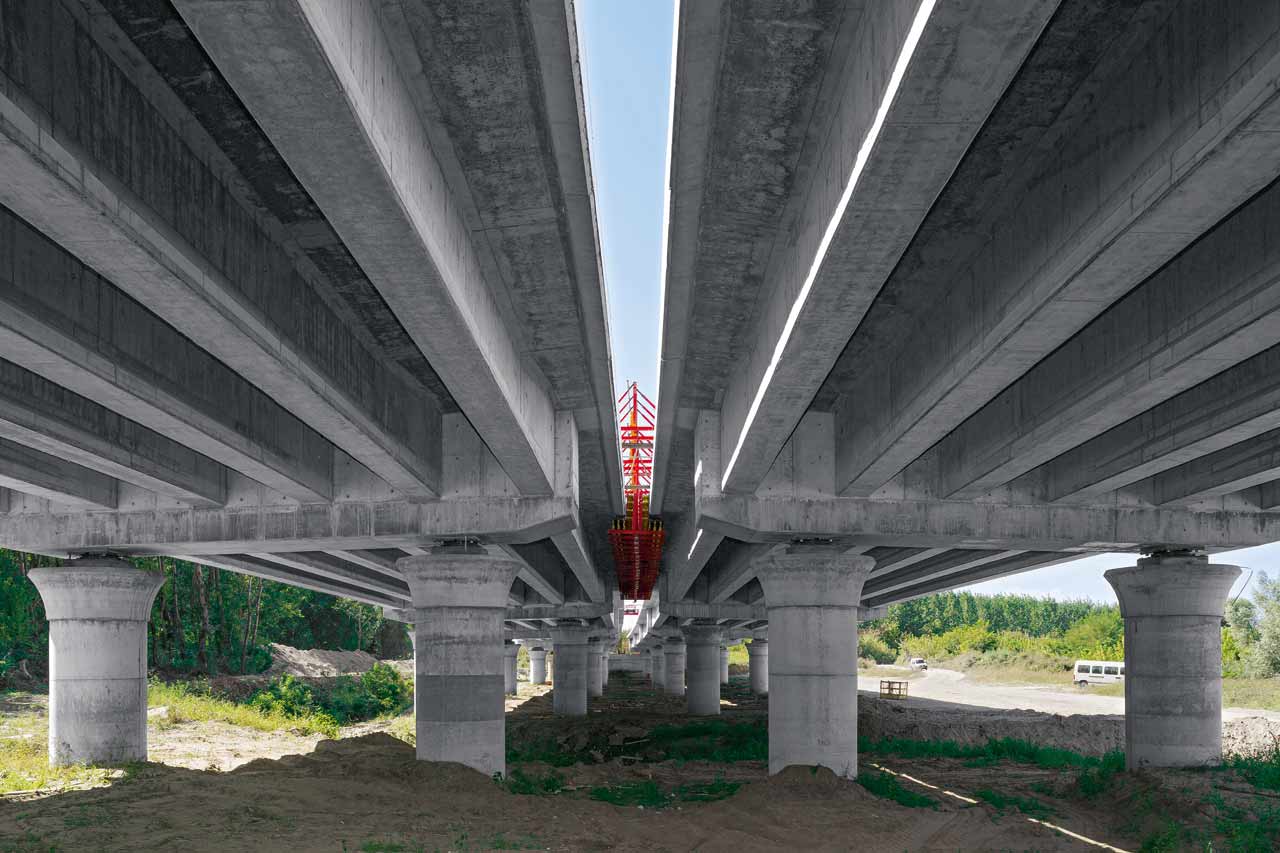

Die Fertigteilbalken der Vorlandbrücken lagern auf 180 cm starken Rundsäulen mit Pilzkopf, die dank speziell gefertigter Peri Stahlschalungen beste Oberflächenergebnisse aufweisen.

Für die Herstellung der Gesimskappen sowohl für die Außen als auch für die Innenbereiche der Fahrbahnen erarbeitete das Peri Team Lösungen auf Basis des Variokit Ingenieurbaukastens. Für die großformatigen Kappen an den Außenkanten mit Abmessungen von 80 cm x 35 cm kommt ein Gesimskappenwagen zum Einsatz, der sich sehr schnell umsetzen lässt. Eine Verankerung im Bauwerk ist nicht notwendig, da die Horizontalkräfte über Reibung abgeleitet werden ? das macht die Lösung wirtschaftlich und spart weiteren Aufwand. Die sich gegenüberliegenden Gesimskappen an den Fahrbahninnenseiten werden mit einer ausgeklügelten Kombination von Systembauteilen des Variokit Ingenieurbaukastens und dem Peri Up Modulgerüst in Form gebracht: Die Schalungskonstruktionen beider Kappen hängen an einer Spindel, die Lasten werden oberhalb der Fahrbahn über eine quer angeordnete RCS Schiene in Peri Up Traggerüsttürme eingeleitet. Mittels einfacher Rollen lässt sich diese 36 m lange Konstruktion schnell in den jeweils nächsten Betonierabschnitt verfahren.

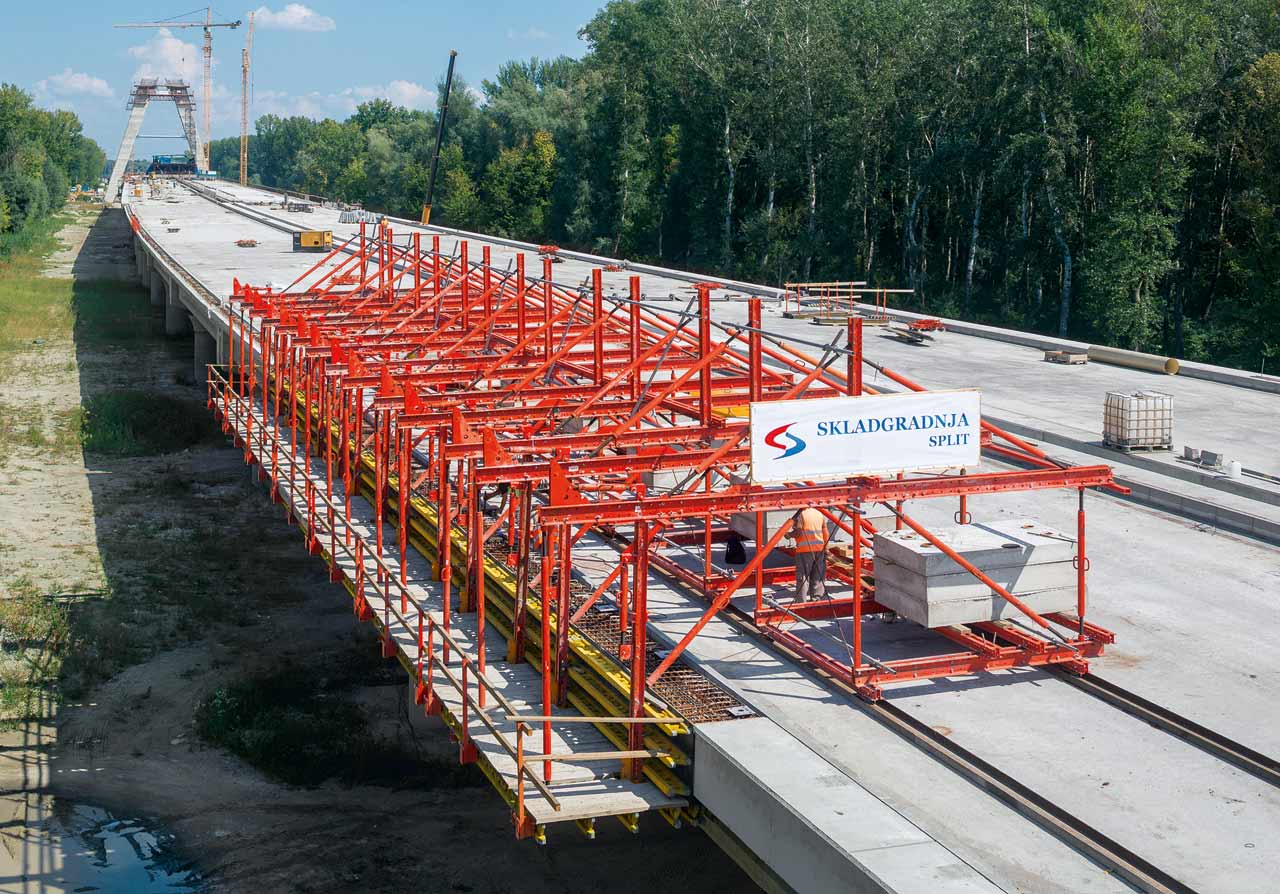

Zur Herstellung der äußeren Gesimskappen dient ein Variokit Gesimskappenwagen. Die Horizontallasten werden komplett über Reibung abgetragen, Verankerungen sind nicht notwendig.

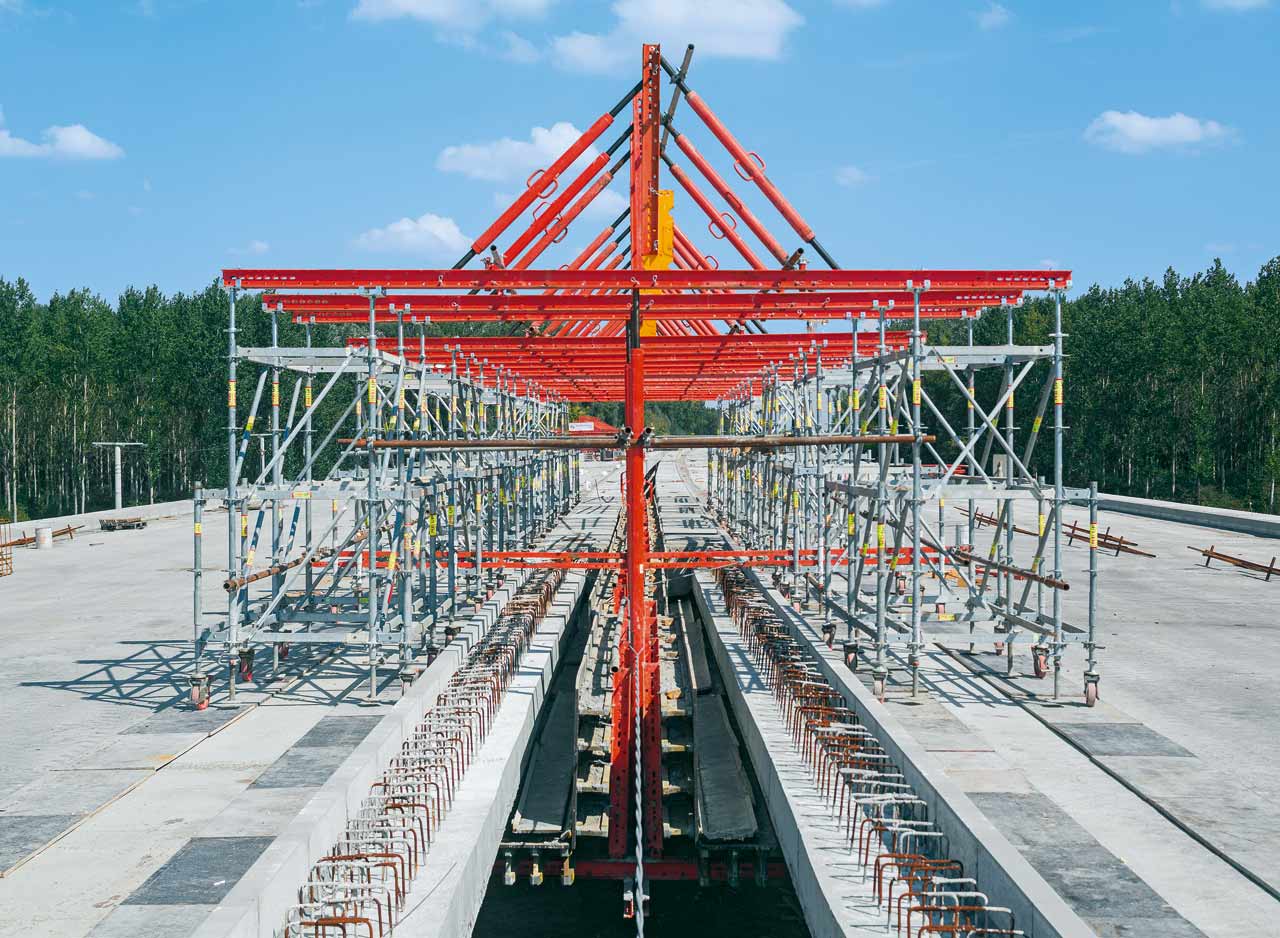

Die innenliegenden Gesimskappen der beiden getrennten Fahrbahnplatten werden mit einer intelligent geplanten, fahrbaren Lösung effizient in Form gebracht: Beide Schalungen hängen an einer Konstruktion aus Variokit und
Peri Up Systembauteilen, die sich auf der Brücken schnell verfahren lässt.


Mit den Lösungen für die Herstellung der Gesimskappen kommt Peri den Anforderungen der Bauausführung nach, die größten Wert auf schnelle und einfache Bedienbarkeit, wenige Einzelbauteile und hohe Wirtschaftlichkeit legte. So konnte das Team vor Ort für die zentralen Kappen nach kurzer Einarbeitung einen 2 Tages Takt pro Abschnitt erreichen.

Kletterschalungssysteme für die Pylone optimal kombiniert

Zwei sehr markante, 75 m hohe A-Pylone mit stetiger Querschnittsveränderung prägen die Schrägseilbrücke nach Fertigstellung. Sie bilden die Aufhängung für die drei Brückenfelder direkt über dem Fluss und tragen jeweils das 100 m lange äußere Feld sowie 110 m des mittleren Brückenfeldes.

Die Trio Rahmenschalung gibt den bis zu 4,50 m starken Fundamenten der vier Pylonbeine ihre Form, sie trägt die Frischbetonlasten des 22 m x 22 m großen Unterbaus mühelos ab. Der Rechteckquerschnitt der aufragenden Pylone verändert sich kontinuierlich ? von 6,50 m x 3,50 m im Sockelbereich bis zu 4,00 m x 5,00 m unterhalb des zusammenlaufenden Pylonkopfes. Zur Herstellung dieser komplexen Geometrie kombinierte Peri die Kletterschalung CB und die Schienenkletterschalung RCS.

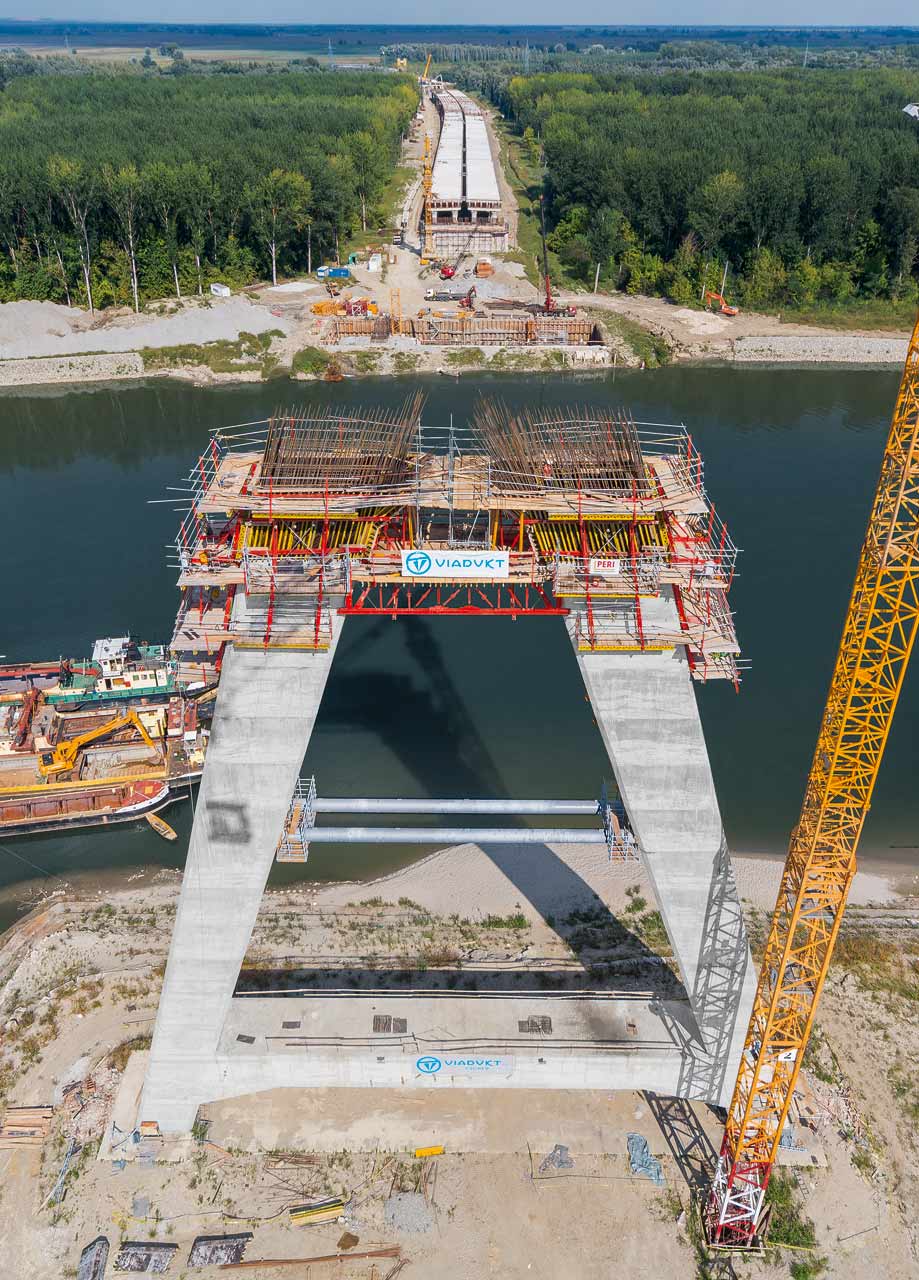

Zwei 75 m hohe, A-förmige Pylone tragen die drei Hauptfelder der
Brücke mit insgesamt 420 m Länge. Zu ihrer effizienten Herstellung
kombinierten die Peri Ingenieure die beiden Klettersysteme CB und
RCS zu einer maßgeschneiderten Schalungslösung.


An den Pylon-Stirnseiten wird die Kletterschalung CB 240 mit Rückfahrwagen eingesetzt, ein Kran befördert die Einheiten aus Konsolen und Vario GT 24 Träger-Wandschalung von einem Betonierabschnitt zum nächsten. Gegenüber der Vertikalen sind die Konsolen um 8° gekippt, so folgt die Schalung der A förmigen Neigung der Stirnseiten. Für die vor und rückgeneigten Außenflächen der Pylonbeine kam die schienengeführte Kletterschalung RCS zum Einsatz. Mit mobilen Hydraulikaggregaten klettern die Einheiten kran- und witterungsunabhängig in die Höhe. Die Kletterschienen folgen der stetigen Neigung der Pylonbeine, die auf der Innenseite 16° und auf der Außenseite 18° beträgt. Dass sich die Arbeitsbühnen den Neigungen anpassen lassen und damit stets horizontal ausgerichtet sind, macht das Arbeiten sicher und damit schneller. Beschleunigt werden die Schalungsarbeiten auch dadurch, dass die Planung der vorgefertigten Vario GT 24 Wandschalungselemente für die 60 cm starken Pylonwände einen minimalen Umbauaufwand im Fokus hatte.

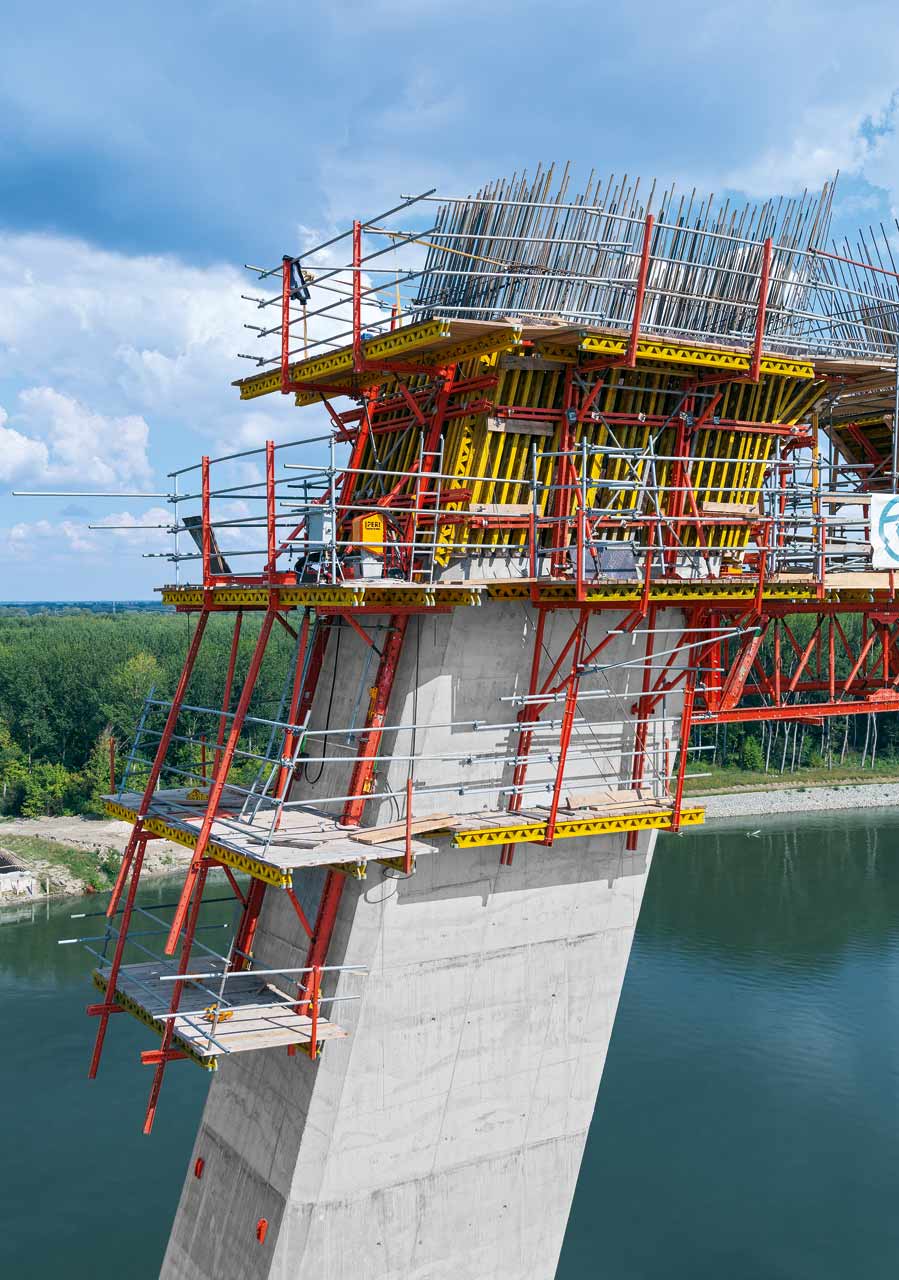

An den vor und rückgeneigten Außenwänden klettert die schienen-
geführte RCS Schalung mittels mobiler Hydraulik kranunabhängig in
die Höhe; die CB Kletterschalung an den Stirnseiten wird per Kran in
den nächsten Betonierabschnitt versetzt.

Mithilfe des Gesamtkonzepts für die Pylone ist das Baustellenteam in der Lage, jeden der 24 Betonierabschnitte innerhalb von durchschnittlich 5 Tagen fertigzustellen ? weitestgehend unabhängig von Kran sowie Wind und Wetter.

Die aussteifende Querverbindung der beiden Pylonbeine in etwa 8 m Höhe wird mit der Multiflex Decken- und der Trio Wandschalung in Form gebracht. Peri Up Rosett Flex Stütztürme tragen die hohen Lasten in den Baugrund ab. Im obersten Pylonbereich, wo die beiden Beine zu einer massiven Spitze zusammenlaufen, dient ein tragfähiges Gitterträgerfachwerk aus Systembauteilen des Variokit Ingenieurbaukastens als sichere Arbeitsplattform und als Traggerüst.

Die neue Autobahn A5 ? Teil des europäischen Korridors

Die ?Autocesta A5" (kroatisch für Autobahn A5), kurz auch Slavonika genannt, ist eine Autobahn im Osten von Kroatien, sie befindet sich teilweise noch im Bau. Nach vollständigem Ausbau wird die A5 die Städte Branjin an der ungarischen Grenze und Svilaj an der bosnisch-herzegowinischen Grenze verbinden. In der Nähe von Osijek passiert die Autobahn die Drau ? mit rund 750 km der viertlängste Nebenfluss der Donau.

Bauforum24 Firmeninformationen, Profile oder Links Weitere Informationen: Peri Webseite

(© Fotos: Peri GmbH)
