Putzmeister Betonförderung beim Bau des Lotte World Tower

[Bauforum24 1.112]

Seoul, Korea. Spätestens bis 2016 soll es fertig sein, das höchste Gebäude Südkoreas: der Lotte World Tower. 555 Meter hoch soll der Turm in den Himmel ragen und nach den Plänen der
Bauherrin, die Lotte Group, auf 123 Stockwerken Hotelräume und Büros beherbergen. Dabei
greift der Konzern gerne auf Technik und Know-how des Betonpumpen-Spezialisten Putzmeister zurück.


Bauforum24 präsentiert: Putzmeister Betonförderung im VDBUM 2012 Video Beitrag


Nicht nur die Stadt, sondern auch der Stadtbezirk, in dem das neue, alles überragende Gebäude entstehen soll, ist längst über die Ländergrenzen hinaus bekannt. Befindet es sich doch im Herzen des Geschäftsviertels Gangnam, dem der Hit des südkoreanischen Rappers Psy zu weltweiter Bekanntheit verhalf. Der darin parodierte Gangnam Style bezeichnet den für diesen Bezirk und die Stadt Seoul typischen luxuriösen Lebensstil. In diesen Rahmen passt auch das Vorhaben der Lotte Group. Schon die Lage des im Bau befindlichen Wolkenkratzers genügt höchsten Ansprüchen. Unweit des Han-Flusses neben dem Vergnügungspark Lotte World Adventure and Magic Island gelegen, bietet sich eine freie Aussicht auf den idyllischen Seok-Chon-See.

Der Entwurf für die Lotte World Mall mit dem Lotte World Tower vom
US-amerikanischen Architekturbüro Kohn Pedersen Fox.

Die Planung für den Wolkenkratzer reichen bis ins Jahr 2005 zurück. Doch erst im Jahr 2012 wurde mit den ersten Betonagen am Fundament begonnen. Mit der Lieferung von Stationären Betonpumpen, Stationären Betonverteilern und Förderleitungen sowie mit technischer Unterstützung durch die Putzmeister Concrete Pumps und der Südkoreanischen Niederlassung ist der Baumaschinenhersteller Putzmeister Partner für die Förderung des Betons in schwindelerregende Höhen.

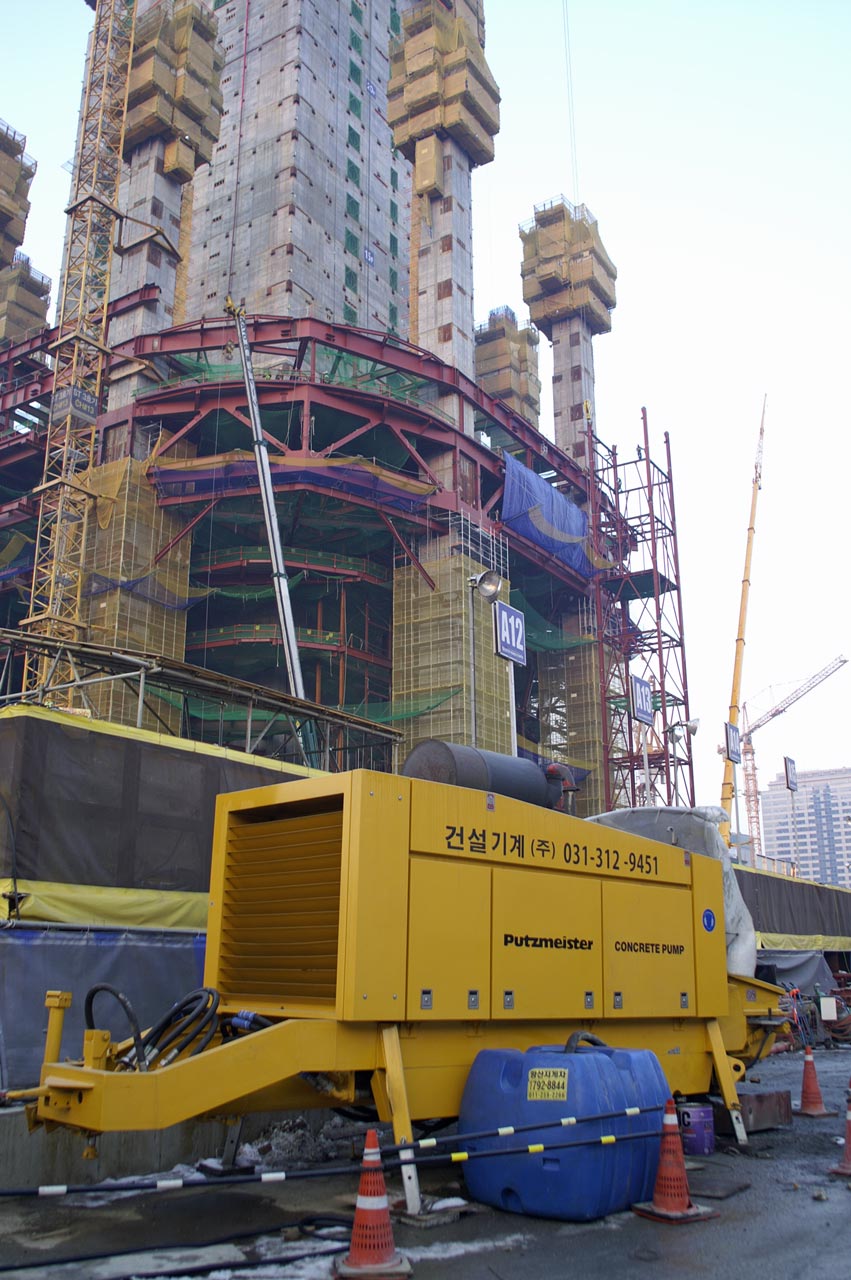

Stationäre Betonpumpe von Putzmeister sorgt für die effiziente Beton-
förderung beim Bau des Lotte World Towers.

Hier nutzt die Lotte Group Hochleistungs-Technik, die sich bereits bei vielen Bauvorhaben der Superlative bewährt hat: Neben stationären Betonpumpen und flexiblen Stationären Betonverteilern kommt das weltweit einzigartige und schon am Burj Khalifa bewährte Förderleitungs- und Halterungssystem des deutschen Unternehmens zum Einsatz. Die Wartung, Instandhaltung und Lieferung von Ersatzteilen wird baustellennah durch die lokale Putzmeister Vertretung zu jeder Zeit sichergestellt.

Das Equipment vor Ort

• Zwei Betonpumpen vom Typ BSA14000SHP-D (570kW) sowie drei Betonverteilermaste MX 32-4 auf eigenem Putzmeister Rohrsäulensystem (RS 850) für die Deckenbetonage
• Zwei Betonpumpen vom Typ BSA14000HP-D (470kW) zum Betonieren des Gebäudekerns
• Förderleitungen und Zubehör: drei Förderleitungen der Serie ZX150/6 (11 mm Wandstärke),Gesamtstrecke 1,8 km; zwei Förderleitungen der Serie ZX125/5.5 (Wandstärke t= 8.8), ausgelegt jeweils für 200 bar (t= 8.8), Gesamtstrecke 1,2 km; drei Absperrschieber, drucksicher bis 250 bar Betondruck, und zwei Absperrschieber für 200 bar, drei vertikale Rohrlagerungen, auf denen die Steigleitung aufgelagert ist. Mögliche temperaturbedingte Längenänderungen können zwängungsfrei ausgeglichen werden.

Der Lotte World Tower ? ein Gebäude aus Stahl, Glas und Beton

123 Stockwerke ab Erdgeschoss ergeben eine Gesamtfläche von rund 502.450 m², die für Hotel- und Büroräumlichkeiten genutzt werden soll. Das US-amerikanische Architekturbüro Kohn Pedersen Fox, das sowohl in Asien wie auch in Nordamerika bereits mehrere Wolkenkratzer realisierte, hat auch das außergewöhnliche Design dieses Gebäudes entworfen und ist für die weitere Planung verantwortlich. Der Wolkenkratzer hat einen quadratischen Grundriss, verjüngt sich nach oben hin und ist an den Ecken abgerundet. Eine mit Glas verkleidete Stahlkonstruktion soll bis in eine Höhe von 555 Meter in den Himmel ragen.

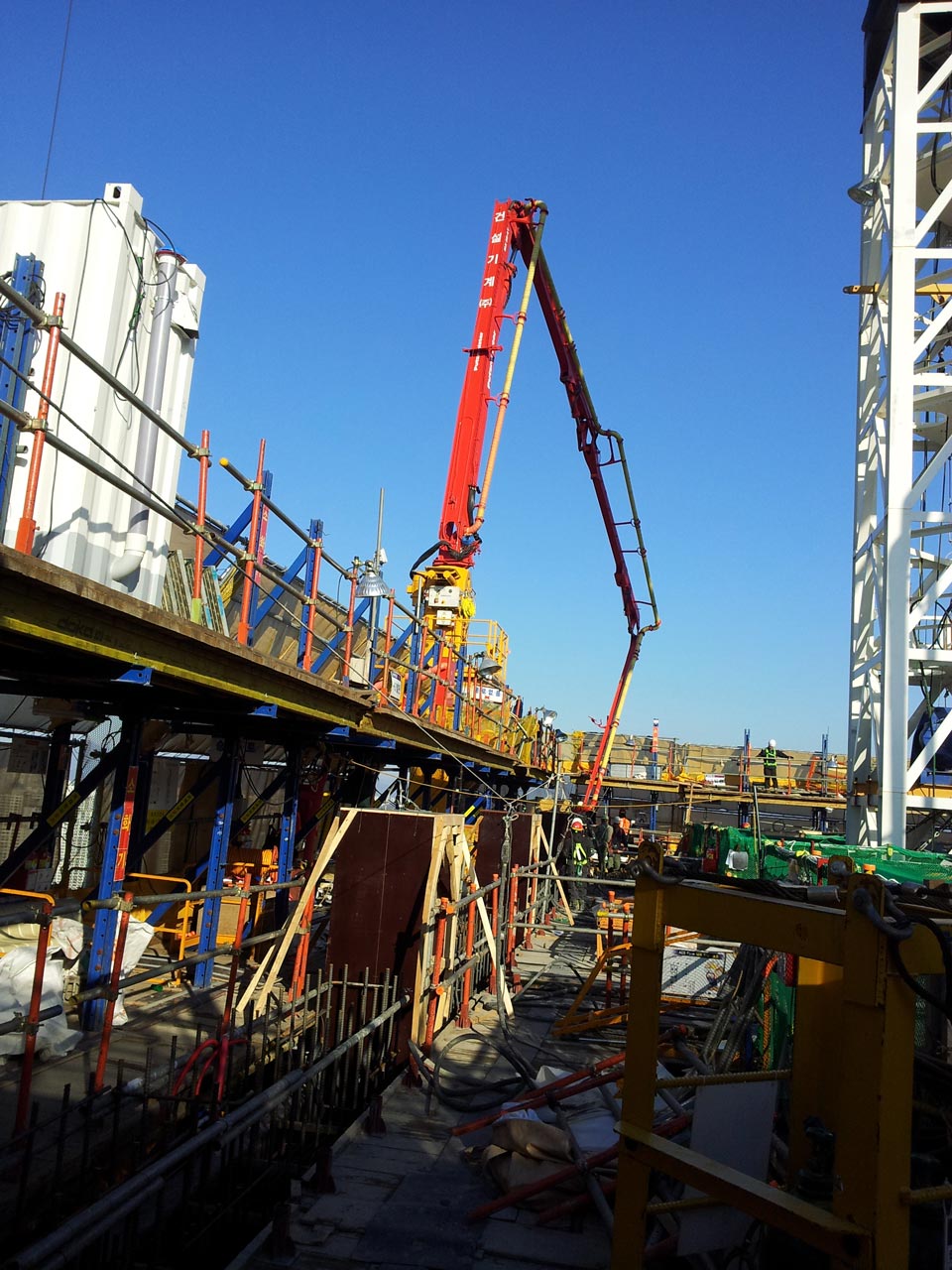

Betonverteiler MX 32-4 bei der Betonierung des Gebäudekerns.

Bis zur Fertigstellung werden Stationäre Betonpumpen von Putzmeister um die 86.415 m³ Beton fördern. Die Druckfestigkeitsklasse des zu verarbeitenden Betons liegt zwischen C60 und C 90 und nimmt nach oben hin ab. Erfahrung mit derlei Projekten haben die Spezialisten von Putzmeister ausreichend gesammelt, wie u.a. beim Bau des bis dato höchsten Gebäudes der Welt, des 828 Meter hohen Burj Khalifa in Dubai.

Über die Lotte Group

Die südkoreanische Lotte Group ist ein multinationaler Konzern. Gegründet wurde das Unternehmen 1948 in Tokio von dem Koreaner Shin Kyuk-ho. Nachdem Japan und Südkorea die diplomatischen Beziehungen im Jahr 1965 wieder aufgenommen hatten, kam es 1967 in Seoul zur Gründung der Lotte Confectionery Co., Ltd. Nach und nach stieg das Unternehmen vom Kaugummihändler zum multinationalen Mischkonzern mit etwa 56.000 Mitarbeitern in Südkorea und um die 4.000 Mitarbeiter in Japan auf. Der Name ?Lotte" ist übrigens deutschen Ursprungs, ist also nicht japanisch oder koreanisch. Shin Kyuk-Ho war ein Bewunderer der Werke von Johann Wolfgang von Goethe, insbesondere von ?Die Leiden des jungen Werthers". Nach der Protagonistin Charlotte (kurz ?Lotte"), die auch im realen Leben Goethes eine wichtige Rolle spielte, benannte der Gründer seine Firma.

Weitere Informationen: Lotte Group Homepage (englisch)

Über die Putzmeister Holding GmbH

Die Putzmeistergruppe entwickelt und produziert Maschinen in den Bereichen Betonförderung, Autobetonpumpen, Stationäre Betonpumpen, Verteilermaste und Zubehör, Anlagentechnik, Rohrförderung von Industrie-Dickstoffen, Betoneinbau und Abraumförderung im Tunnel und unter Tage, Mörtelmaschinen, Verputzmaschinen, Estrichförderung, Injektion- und Sonderanwendungen. Marktfelder sind die Bauindustrie, Berg- und Tunnelbau, industrielle Großprojekte, Fertigteilindustrie, Kraft- und Klärwerke sowie Müllverbrennungsanlagen weltweit. Sitz des Unternehmens ist Aichtal. Mit rund 3.000 Mitarbeitern erwirtschaftete das Unternehmen im vergangenen Geschäftsjahr rund 680 Millionen Euro Umsatz. Im Jahr 2012 wurde die Fa. Putzmeister an die SANY Heavy Industry Co., Ltd verkauft. Mehr zu der Übernahme in den Bauforum24 News: Bauforum24 Artikel (30.01.2012): Sany übernimmt Putzmeister - China kauft in Deutschland ein

Weitere Informationen: Putzmeister Homepage

(© Fotos: Putzmeister)
