Islisbergtunnel / Schweiz

[tunnelmani 142]

Hallo zusammen
Im Moment wird für die Umfahrung Zürich der Islisbergtunnel gebaut. Aktuell liegt der Vortrieb der Weströhre bei ca. 4000m, von total ca. 4950m. Im April soll der Durchstich der Weströhre erfolgen. Anschliessend wird die TBM teilweise demontiert und vor dem Nordportal ein 2. mal zusammengebaut um anschliessend noch die Oströhre aufzufahren. Da ich von dieser TBM viele Bilder habe und die TBM als Modell im Masstab 1:100 baue möchte, habe ich mich entschlossen, in nächster Zukuft unter diesem neuen Thema die Bilder zu veröffentlichen, jeweils mit entsprechenden Kommentaren zum Aufbau der TBM, und anschliessend beim Vortrieb zur Funktionsweise der TBM inkl. der Nachlaufkonstruktion. Die ersten Bilder von der Montage habe ich von der ARGE IBT bekommen, die letzten Bilder der Nachläufermontage und diejenigen im Vortrieb sind von mir.
Für Tunnelbegeisterte lohn es sich sicher, ab und zu mal reinzuschauen.
Mit einem " Glück Auf "

Tunnelmani

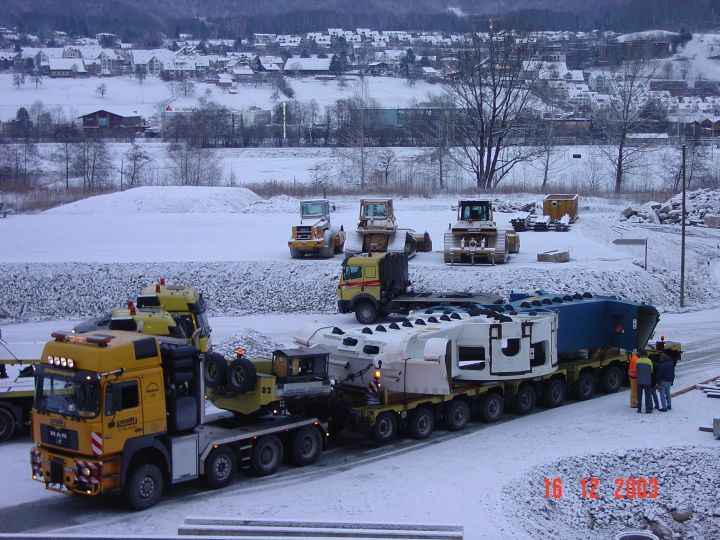

1. Bild : Antransport Schneidradteil

[tunnelmani 142]

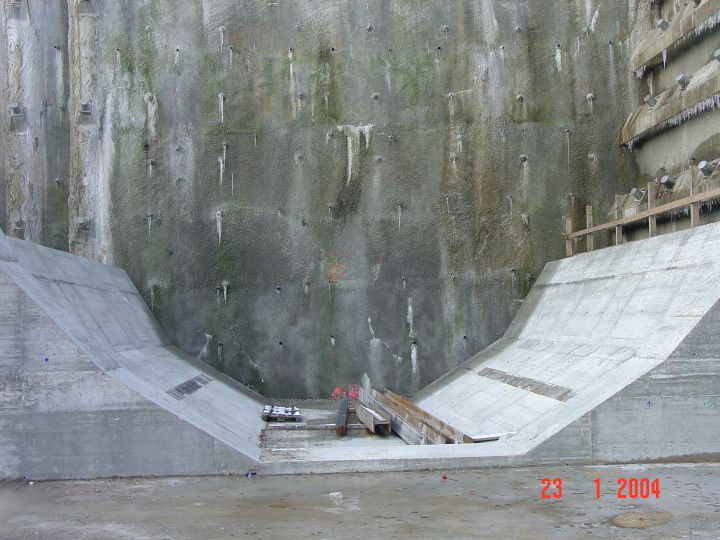

Bild 2 : Erstellen der sog. "Schildwiegen" beim Nordportal.

[tunnelmani 142]

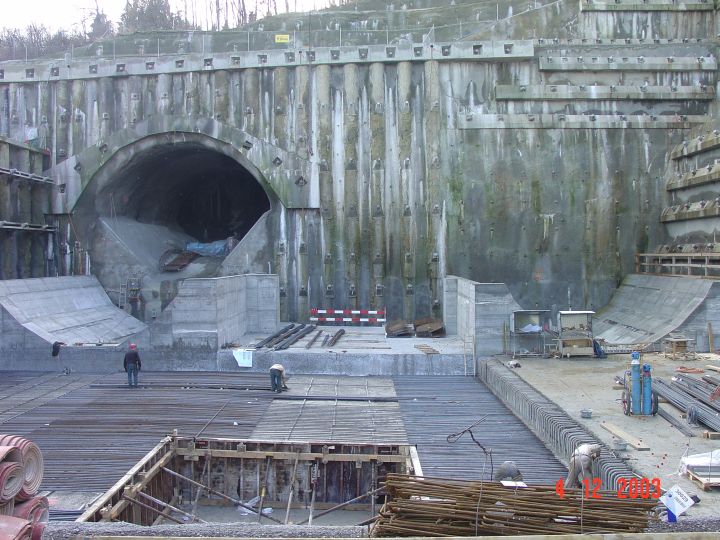

Fertige Schildwiege beim Nordportal Weströhre.

[tunnelmani 142]

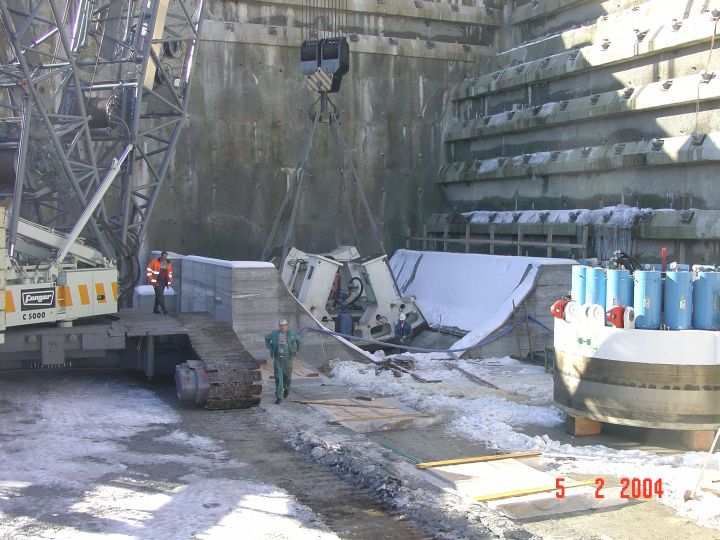

Bild 4 : Setzen des Sohlsegmentes des Vortriebsschilds.

[tunnelmani 142]

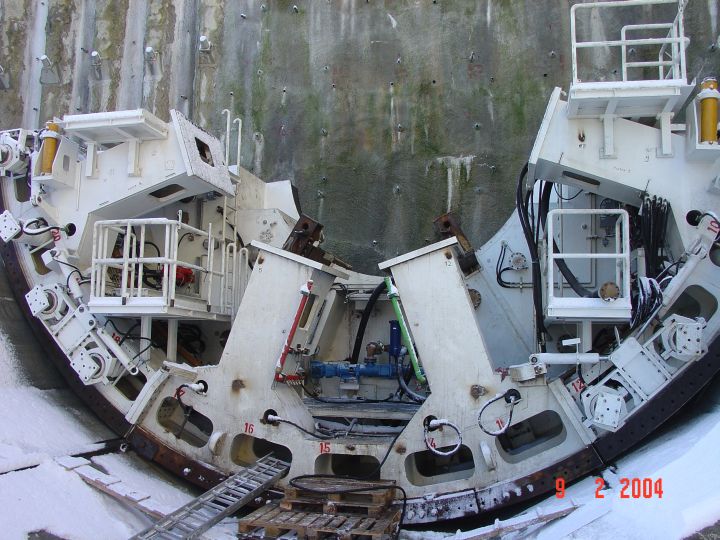

Bild 5 : Weitere Schildsegmente sind montiert.
