Nutzfahrzeug IAA 2010: neue Dautel Dreiseitenkipper

[Bauforum24 1.130]

Dautel präsentiert auf der IAA Nutzfahrzeuge 2010 von 23. ? 30. September 2010 in Hannover seinen neuen Dreiseitenkipper.

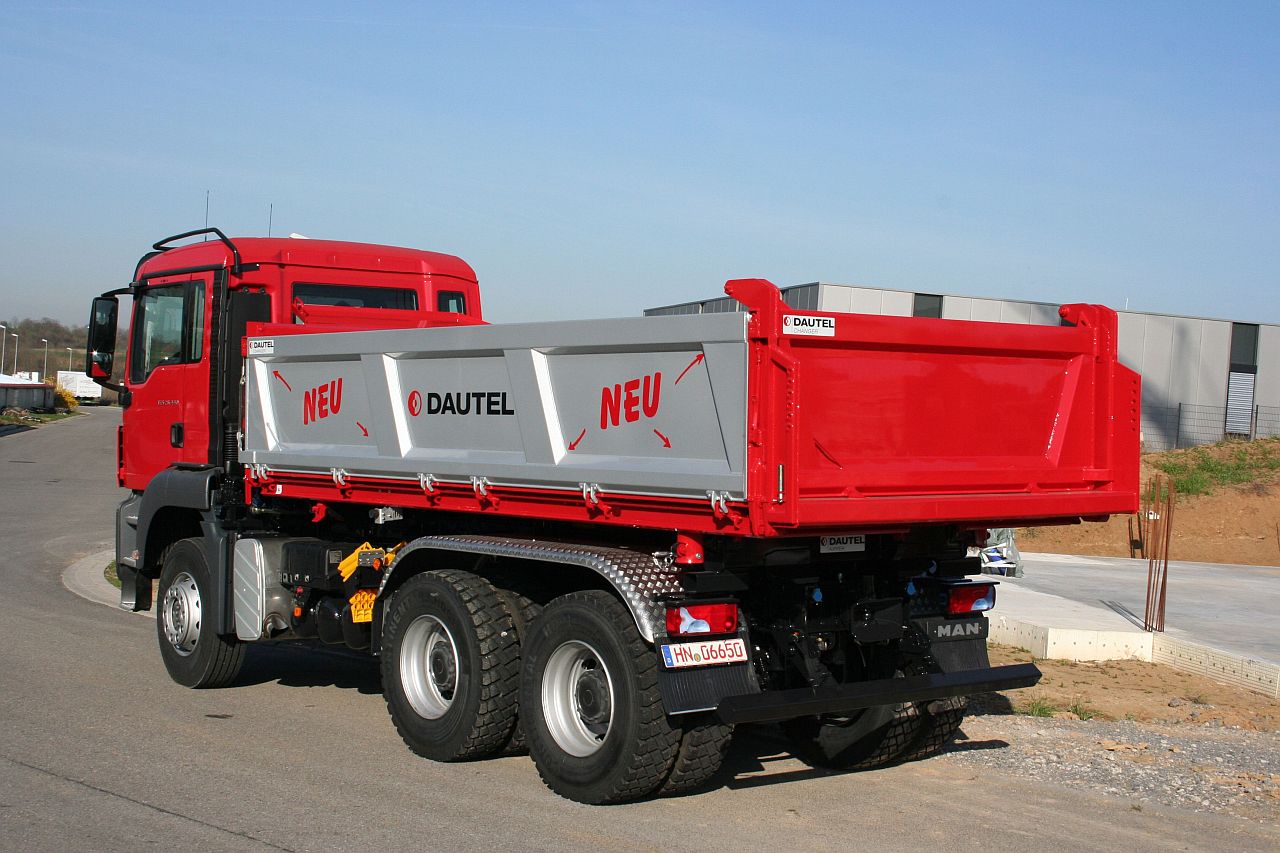

Dautel Dreiseitenkipper

Der neue Kipperaufbau ist für Dreiachs-Fahrzeuge in den Längen 4800 Millimeter und 5100 Millimeter sowie für Vierachser in Längen von 5200, 5600, und 6100 Millimeter erhältlich. Entsprechend lauten die Typenbezeichnungen DK 3.48, DK 3.51, DK 4.52, DK 4.56 und DK 4.61.

Der neue Dautel Dreiseitenkipper verbindet laut Hersteller ein Mehr an Nutzlast sowie eine höhere Stabilität mit zusätzlichen Verbesserungen in der Handhabung und der Fahrzeugoptik. So haben die Dautel-Ingenieure beispielsweise die Anordnung und Form der Verstärkungsrippen im Kipperboden neu gestaltet und so eine Gewichtsersparnis erreicht ? bei gleichbleibender Robustheit.

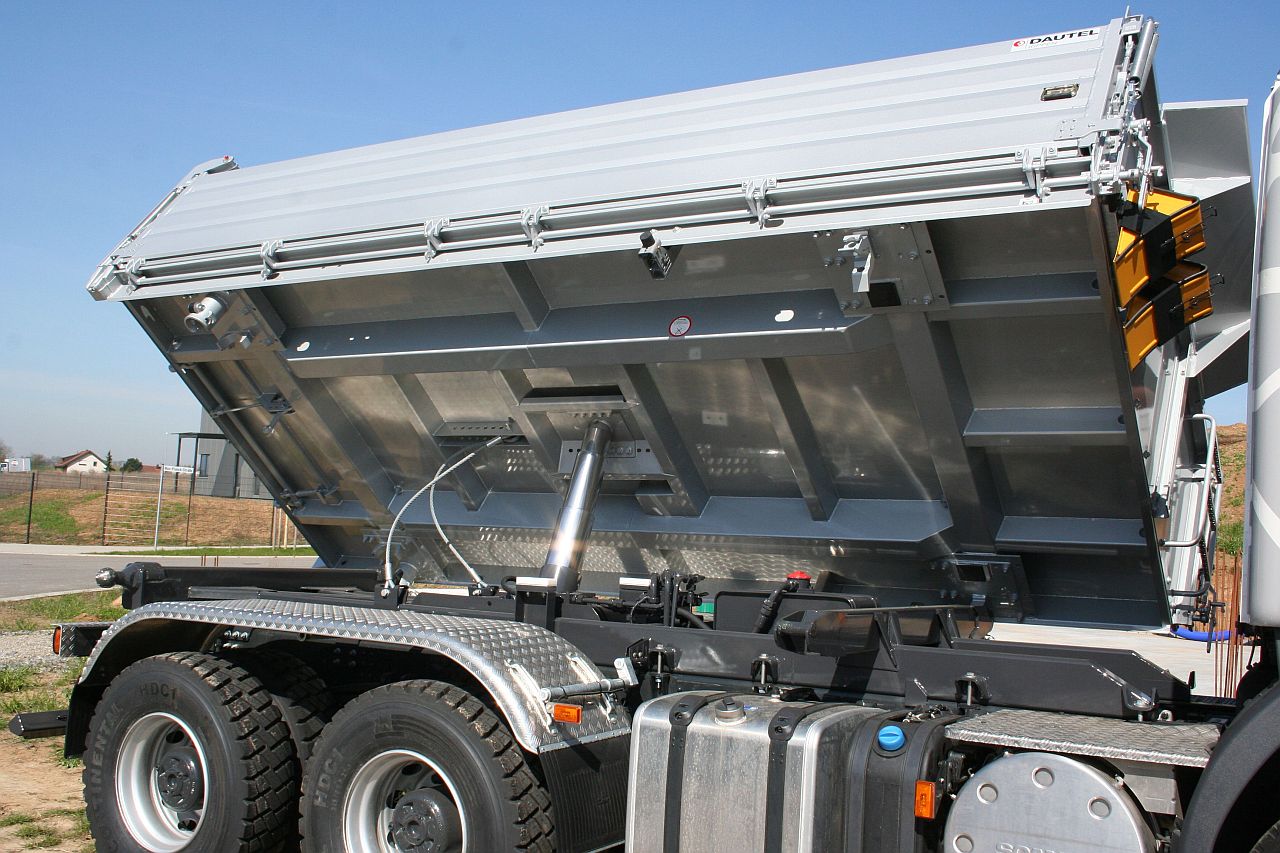

verbesserter Dautel Dreiseitenkipper

Ein weiterer Vorteil der neuen Konstruktion sei laut Dautel: Die Bauhöhe wurde um 30 Millimeter reduziert. Dadurch sinke nicht nur der Schwerpunkt, was die Kippstabilität erhöhe. Eine niedrigere Ladekante erleichtere auch das Beladen mit Bagger oder Schaufellader. Der Kipperboden selbst bestehe aus fünf Millimeter starkem HARDROX 450, einem belastbaren und verschleißfesten Spezialstahl. Die Kipperbodengruppe ist laut Dautel durchgeschweißt.

Innovative Bordwandtechnologie

Auch die ebenfalls aus HARDOX 450 gefertigten Stahl-Bordwände, hat Dautel laut eigener Aussage komplett überarbeitet. Dabei ist es nicht nur gelungen, ein neues, formschönes Bordwandstyling zu schaffen. Die trapezförmige Gestaltung der Querstreben verhindert zudem, dass sich Schmutz auf den Profilkanten festsetzen kann. Darüber hinaus lässt sich die Bordwand außen nun noch leichter reinigen und sehr gut beschriften. Die bewährte, Dautel-typische Membranbauweise der Bordwand kommt auch in dieser neuen Version zum Einsatz. Sie verleiht der Bordwand bei glatten Innenflächen eine sehr hohe Elastizität. Die beim Beladen auftretenden Stoßbelastungen werden besser absorbiert und so das Risiko bleibender Verformungen deutlich vermindert -so der Hersteller.

Eine weitere Neuerung findet sich laut Dautel an der rückwärtigen Bordwand. Sie schlägt nun nicht mehr hinter, sondern flächenbündig zwischen den Eckrungen an. Diese neue Konstruktion gewährleiste ein problemloses seitliches Abkippen ohne Schüttgutrückstände. Ebenfalls neu ist eine nachstellbare Zentralverriegelung in geschraubter Ausführung.

Wie bisher ist der neue Dautel Dreiseitenkipper alternativ auch mit 40/65 oder 65 Millimeter starken Aluminium-Bordwänden erhältlich, die einen zusätzlichen Nutzlastvorteil mit sich bringen ? beim Vierachser von bis zu 200 kg. Alle Dautel Bordwände verfügen über einen Anschlag mit Duo-Dichtsystem. Dabei sorgt ein spezielles Profil an der Bordwandunterkante dafür, dass die Bordwand auf dem Kipperboden aufliegt und gleichzeitig von außen an der Bodenkante anliegt. Vorteil: Eine dauerhaft hohe Dichtigkeit mit doppeltem Dichteffekt ist somit laut Dautel gewährleistet.

Verbesserte Bordmatik

Nicht nur die Bordwände selbst, auch die optionale, hydraulisch betätigte Bordmatik hat Dautel laut eigener Aussage optimiert. So erhält der hintere, vor der letzten Achse unterhalb des Kipperbodens angeordnete Öffnungs- und Schließzylinder eine geänderte Einbaulage samt neuer Kinematik. Dadurch benötigt der Zylinder deutlich weniger Bauraum. Der bisher notwendige Ausschnitt des linken hinteren Kotflügels kann daher entfallen. Die Bordmatik erleichtert das seitliche Abkippen erheblich und sorgt zudem für ein deutliches Plus an Zeitersparnis und Sicherheit. Zum Lieferumfang der Bordmatik gehören selbstnachstellende Verschlüsse, welche die Bordwand während der Fahrt sichern und ein unnötiges Klappern verhindern.

Die neuen Dautel Dreiseitenkipper DK 3 und DK 4 verfügen über eine Innenbreite von 2420 Millimeter und eignen sich daher auch ideal für den Transport von palettierter Ware. Die Palettenbreite sowie die serienmäßige Bordwandhöhe von 850 mm beim Dreiachser und 1050 mm beim Vierachser sorgen für ein großes Volumen des Dautel Dreiseitenkippers. Dank des umfangreichen Baukastens bietet Dautel unterschiedlichste Bordwandlängen und ?höhen an. Auch viele kundenspezifische Sonderlösungen sind über den Baukasten schnell und preisgünstig darstellbar.

Qualität ?Made in Germany"

Innovationen hat Dautel laut eigener Aussage auch unterhalb des Aufbaus einfließen lassen. So sind einige Bauteile, wie Kugelpfanne und Kipplager geschraubt statt geschweißt, was eine hohe Flexibilität und kostengünstige Anpassungen an unterschiedlichste Aufbausituationen ermögliche.

Der neue klappbare Unterfahrschutz entspricht der verschärften EU-Richtlinie 2006/20/EG und hält daher doppelt so hohen Kräften stand wie bisher. Der Hilfsrahmen der neuen Dautel DK 3 und DK 4 ist ebenso wie bei allen anderen Dautel-Kippern aus hochwertigen Rechteckrohren gefertigt und weist daher eine besonders hohe Verwindungssteifigkeit und Standsicherheit auf.

Die Dreiseitenkipper Dautel DK 3 und DK 4 werden, wie alle Dautel Kipper, komplett im Stammwerk im schwäbischen Leingarten bei Heilbronn mit Qualität ?Made in Germany" gefertigt. Sie sind laut Hersteller auf Wunsch mit einer aufrollbaren Abdeckplane für den Aufbau sowie mit Ladungssicherungseinrichtungen, wie in den Boden eingelassene Zurrhaken, erhältlich. Darüber hinaus sind eine Aufstiegsleiter sowie Schaufel- und Besenhalterungen lieferbar.

Weiterer Neuheiten zur IAA

Auf der IAA zeigt Dautel erstmals verstärkte Aluminium-Bordwände für den leichten Alu-Kipper 2050 der 3,5- und 5-Tonnen-Fahrzeugklasse. Die Bordwände verfügen über zusätzliche Verstärkungsprofile im mittleren Bereich. Dadurch weisen die neuen Alu-Bordwände laut Hersteller ein um 62 Prozent höheres Widerstandsmoment auf.

Dautel Kipper - leichte Bauweise

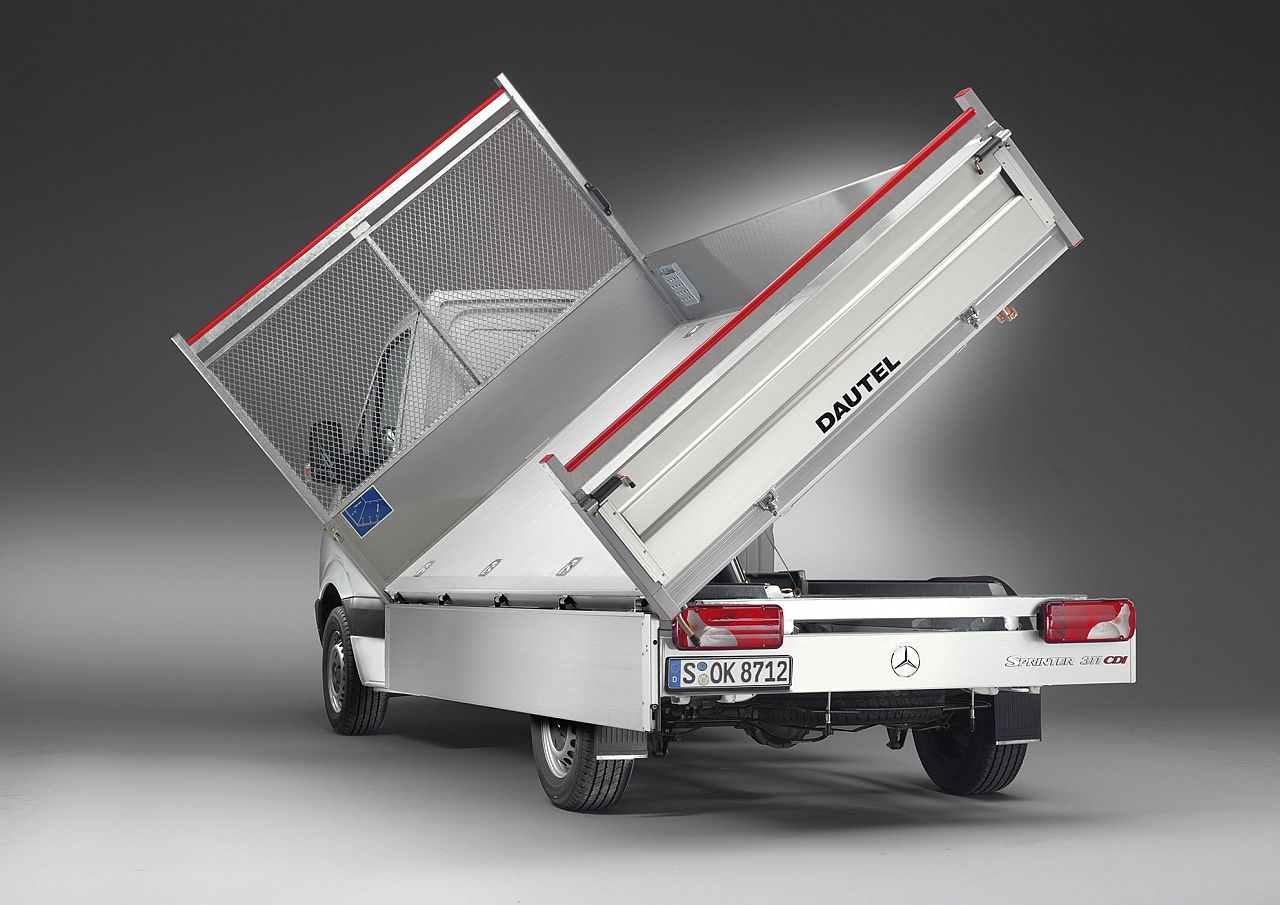

Sprinter ab Werk mit Dautel Kipper

Als einer der führenden Hersteller von Kipperaufbauten agiert Dautel in zunehmendem Maß auch in Kooperation mit den Fahrzeugherstellern. So biete beispielsweise Mercedes-Benz den Mercedes Sprinter bereits ab Werk mit Alu-Dreiseitenkipper von Dautel an. Dieser ist ebenfalls auf der IAA zu sehen. Als weiteren Partner konnte Dautel den schwedischen Hersteller Scania gewinnen. Dessen Kunden können ihre Fahrzeuge ab Werk mit verschiedenen Kipperaufbauten von Dautel ausstatten lassen.

Dautel stellt die Neuheiten sowie einen Querschnitt aus dem Produktprogramm auf der IAA 2010 in Halle 27, Stand F31 sowie im Freigelände aus.
