Nadelauslegerkran: Liebherr 280 HC-L 12 / 24 neu vorgestellt

[Bauforum24 1.128]

Liebherr erweitert die Baureihe der Nadelauslegerkrane und präsentierte auf der Bauma 2010 den neuen Luffer 280 HC-L 12 / 24 Litronic. Dieser neue Nadelauslegerkran schließt die Lücke zwischen dem ebenfalls neuen 180 HC-L und dem 355 HC-L.

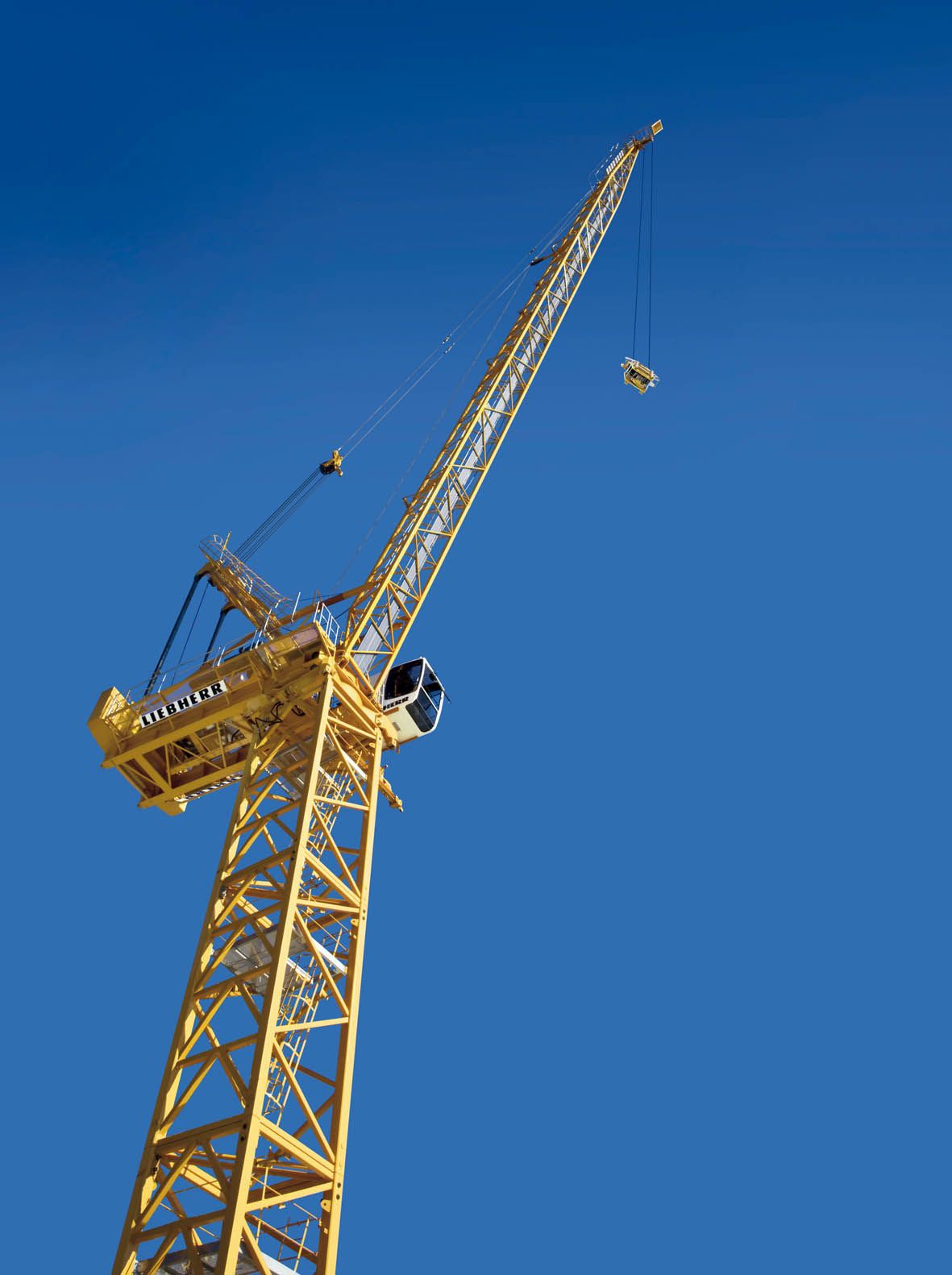

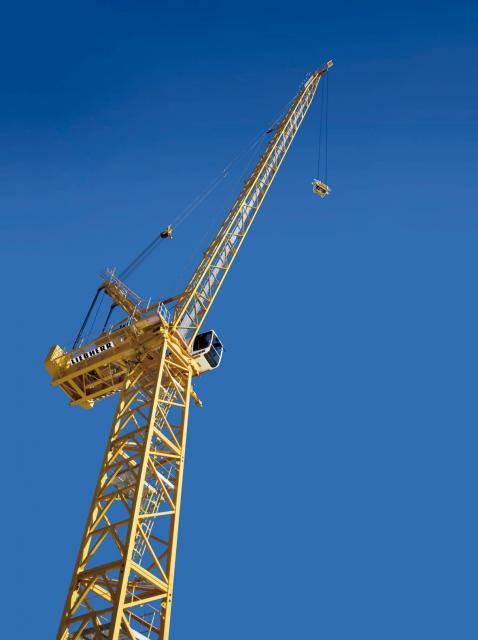

Der neue Liebherr Nadelauslegerkran 280 HC-L 12/24

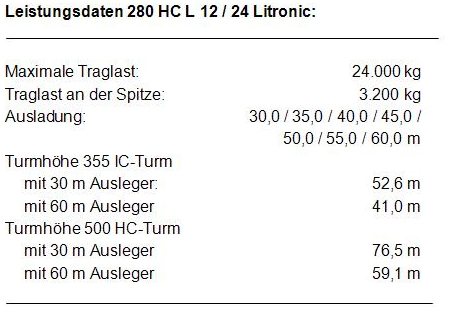

Der 280 HC-L wird in drei Varianten mit Maximaltraglasten von 16, 24 und 28 -Tonnen angeboten. Wichtige Parameter bei der Auslegung des 280 HC L 12/24 Litronic waren laut Hersteller die Praxiserfordernisse für Einsätze in großen Höhen und auf äußerst engen Baustellen. Daraus resultiere zum Beispiel der kurze Drehradius von lediglich 7,5 m. Als Alternative zum Standard-Turmsystem 355 HC steht für den 280 HC-L 12 / 24 Litronic das Kletter-Turmsystem 355 IC zur Verfügung, das sowohl zum Innenklettern als auch zum Klettern außerhalb des Gebäudes verwendet werden kann. Mit dem äußerst kompakten 1,9 m x 1,9 m Turmquerschnitt kann das 355 IC auch in schmalen Aufzugschächten in die Höhe klettern. Für sehr hohe freistehende Turmhöhen über 75 m kann der 280 HC L 12 / 24 Litronic auch auf dem Turmsystem 500 HC montiert werden. Mit allen angebotenen Turmsystemen erreiche der neue Nadelauslegerkran laut Liebherr freistehende Turmhöhen bis zu 76,5 m.

Mit der speicherprogrammierbaren Steuerung SPS kann der neue 280 HC L 12 / 24 Litronic laut Hersteller die Last auf Knopfdruck mit horizontalem Lastweg analog einem Obendreherkran mit Katzausleger fahren. Auslegerbewegungen werden über die Hubwerksteuerung automatisch so nachgeregelt, dass der Lasthaken einen horizontalen Weg fährt. Dies sei insbesondere bei Montage- und Betonierarbeiten ein entscheidender Vorteil.

Optional bietet Liebherr auch für den 280 HC L 12 / 24 Litronic das neu entwickelte Datenübertragungs- und Ortungssystem LiDAT an. Auf Basis modernster Kommunikationstechnik liefere LiDAT Informationen zur Lokalisierung und zum Betrieb der Maschine. Dementsprechend werde eine effiziente Verwaltung, optimale Einsatzplanung und Überwachung aus der Ferne ermöglicht.

Hohe Umschlagleistung und schnelles Umscheren

Der neue Nadelauslegerkran verfügt laut Liebherr ausschließlich über stufenlose FU-Antriebe. Zur Serienausstattung gehören ein 65 kW-FU-Hubwerk, ein 45 kW-FU-Einziehwerk mit Sekundärbremse sowie zwei FU-Drehwerke mit 7,5 kW, die für präzisen und punktgenauen Lastenumschlag sorgen. Optional stehen für das Hubwerk mit 110 kW und für das Einziehwerk mit 65 kW oder 110 kW auch stärkere Motorisierungen zur Auswahl.

Beim Einsatz an sehr hohen Gebäuden seien zudem einsträngige Hubwerke für Hakenhöhen bis zu 1.290 m verfügbar. In dieser Ausführung bewegt sich der Lasthaken mit Geschwindigkeiten bis zu 240 m/min. Durch das einfache Umscheren des Lasthakens von 1 auf 2-Strangbetrieb ist eine schnelle Anpassung an unterschiedliche Lasten mit optimaler Hubgeschwindigkeit gewährleistet. Einfaches Umscheren und sehr hohe Leerhakengeschwindigkeiten ermöglichen hohe Umschlagleistungen und erhöhen die Wirtschaftlichkeit des Krans auf der Baustelle.

Die Konstruktion des 280 HC-L wurde laut Hersetellerinformation auch im Hinblick auf Transportkosten sowie für die Sicherheit bei Montage und Einsatz optimiert. Die Adapter für das Führungsstück seien abbolzbar und ermöglichen so den Transport in 40-Fuß High-Cube-Containern. Die Drehbühne sei gut zugänglich, ermögliche eine schnelle Montage und trage zur Erhöhung der Arbeitssicherheit bei. Am Kran trage die Sicherheitseinrichtung der Sekundärbremse am FU-Einziehwerk und optional am FU-Hubwerk zum sicheren Kraneinsatz bei.

Mehr News aus der Baumaschinenbranche...

BF24 Diskussion: LIEBHERR HC-K/HC-T/HC-L Krane

Herstellerlink: www.liebherr.com

(Fotos: Liebherr)

[Rotr69s 2]

Hallo,

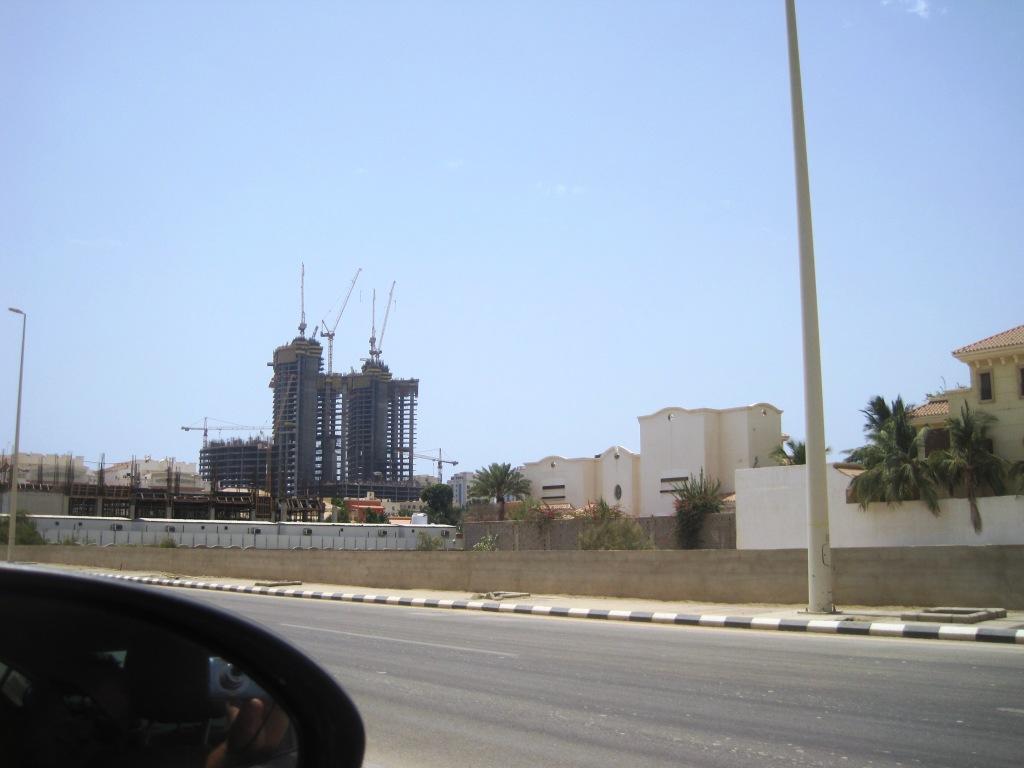

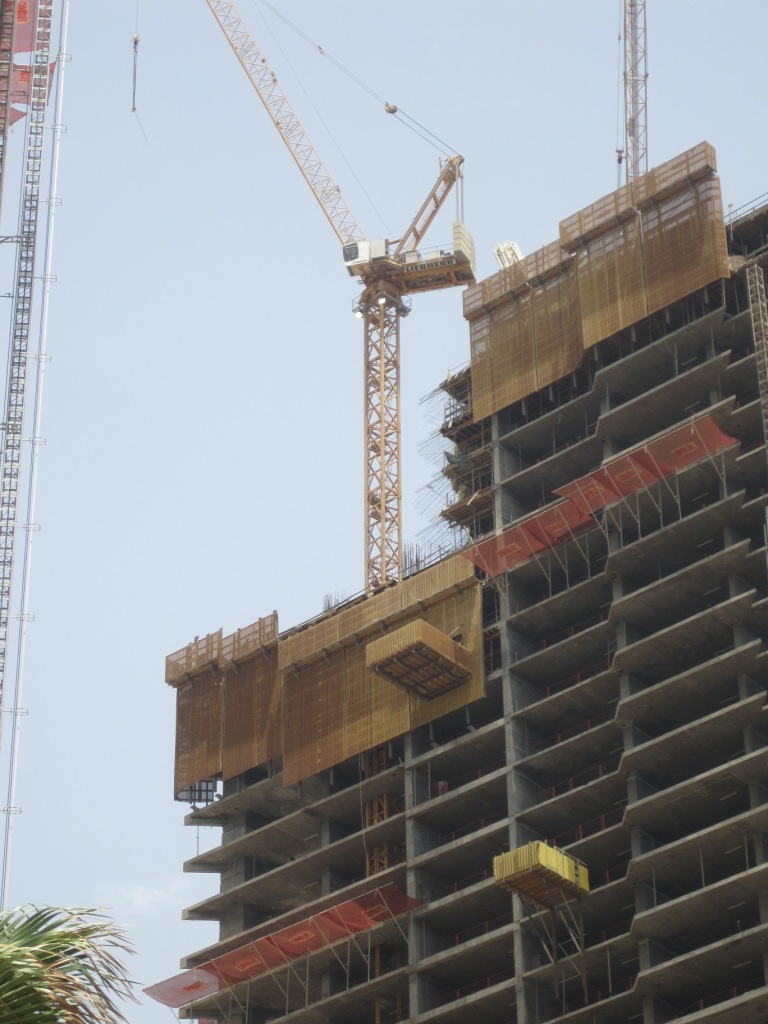

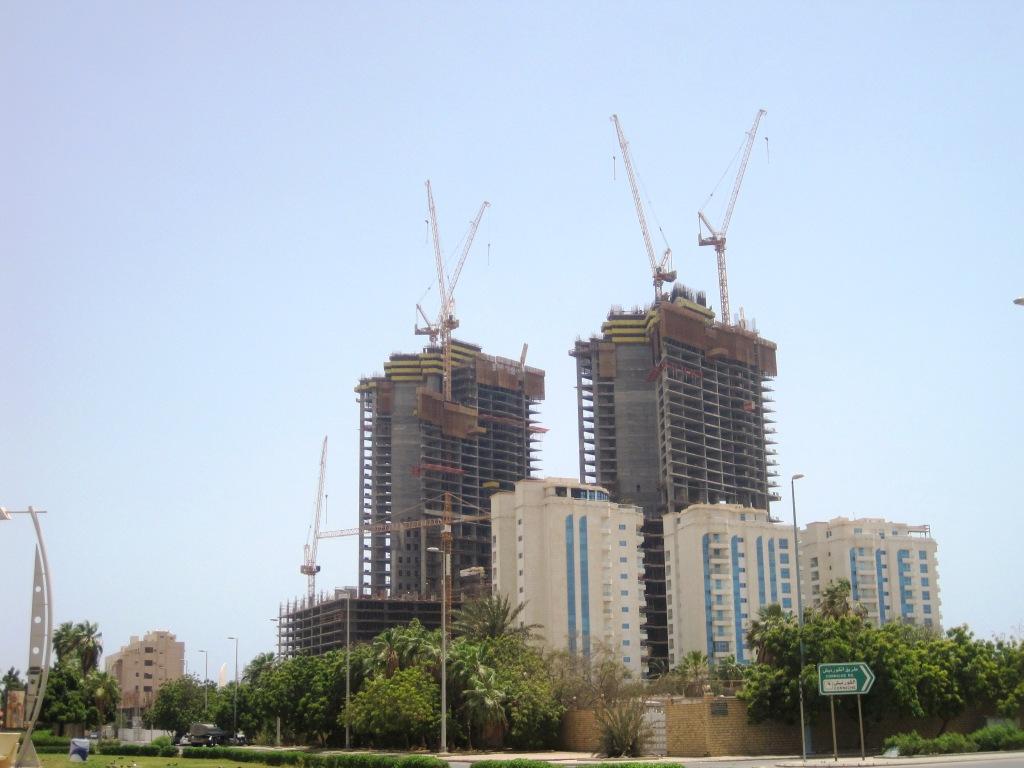

im Moment werden zwei Hochhäuser in Jeddah gebaut dort stehen 5 Liebherr Wipper zwei Laufkatzkrane Typen unbekannt

die oberen alle mit Innenkletterwerk Kletterleitern sichtbar

Gruß aus Jeddah
