bauma 2010: SMP stellt Radlader-Hochkippschaufel mit Drehmotor vor

[Bauforum24 1.130]

Neue Abbruchgreifer und Radladerschaufeln - SMP präsentiert einen Querschnitt durch sein Programm. Radlader - Hochkippschaufeln mit neuer Technologie bieten Vorteile im täglichen Betrieb

Auf der bauma 2010 präsentiert sich SMP auf 300 m2 im Freigelände (Stand N7 10-5). Hier zeigt der schwedische Hersteller von Baumaschinenzubehör einen Querschnitt durch sein vielfältiges Programm.

Die Vorteile der einzelnen Anbauteile und ?geräte werden anschaulich vor Augen geführt: Ein Liebherr-Raupenbagger R 916 Advanced mit Swingotilt ST 28, hydraulischem Schnellwechsler und verschiedenen Arbeitsgeräten wird die flexiblen Einsatzmöglichkeiten der SMP-Produkte unter Beweis stellen.

Neu im Programm: Abbruchgreifer und Radladerschaufeln

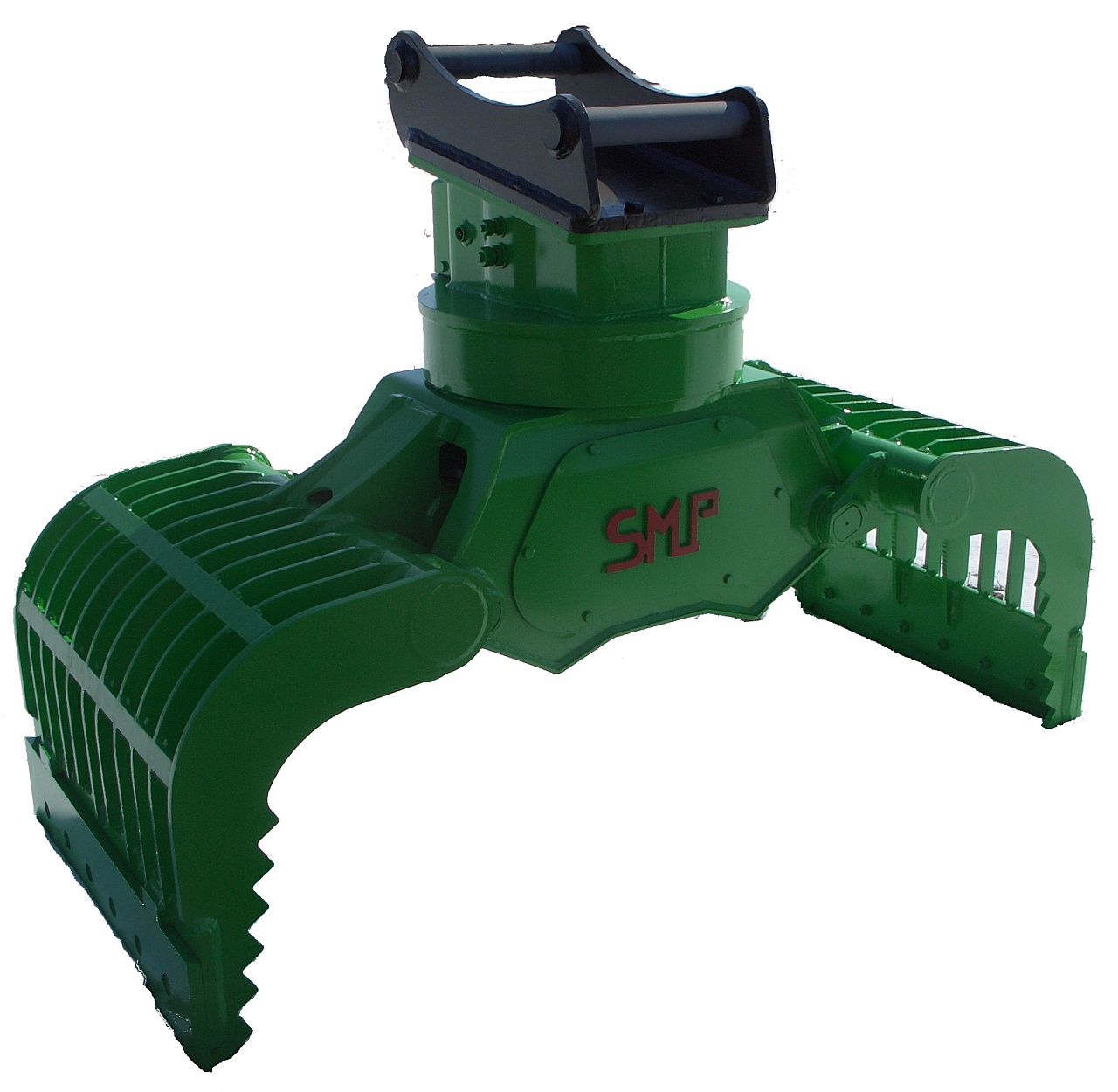

SMP präsentiert auf der bauma 2010 eine komplett neue Baureihe von Abbruch-
und Sortiergreifern für Bagger von 2 bis 36 t.

Selbstverständlich ist das Unternehmen mit neuen Produkten zur weltgrößten Baumaschinenmesse nach München gekommen. So können die Messebesucher hier erstmals die neuen Abbruch- und Sortiergreifer ?unter die Lupe' nehmen.

Der Hersteller bietet mit einer kompletten Baureihe für Minibagger bis hin zum 36 t Bagger das richtige Arbeitsgerät.

Besonders hervorzuheben ist hierbei die laut Herstellerangaben besonders stabile Lösung im Drehkranzbereich und beim Antriebsmotor, die die Anbauwerkzeuge für härteste Einsätze prädestiniert.

Waren die meisten Anbauteile bisher auf den Einsatz am Bagger ausgerichtet, zeigt der Hersteller in München erstmals auch ein komplett neues Programm an Schaufeln für Radlader. Dazu gehören Planierschaufeln und Klappschaufeln ebenso wie Hochkippschaufeln.

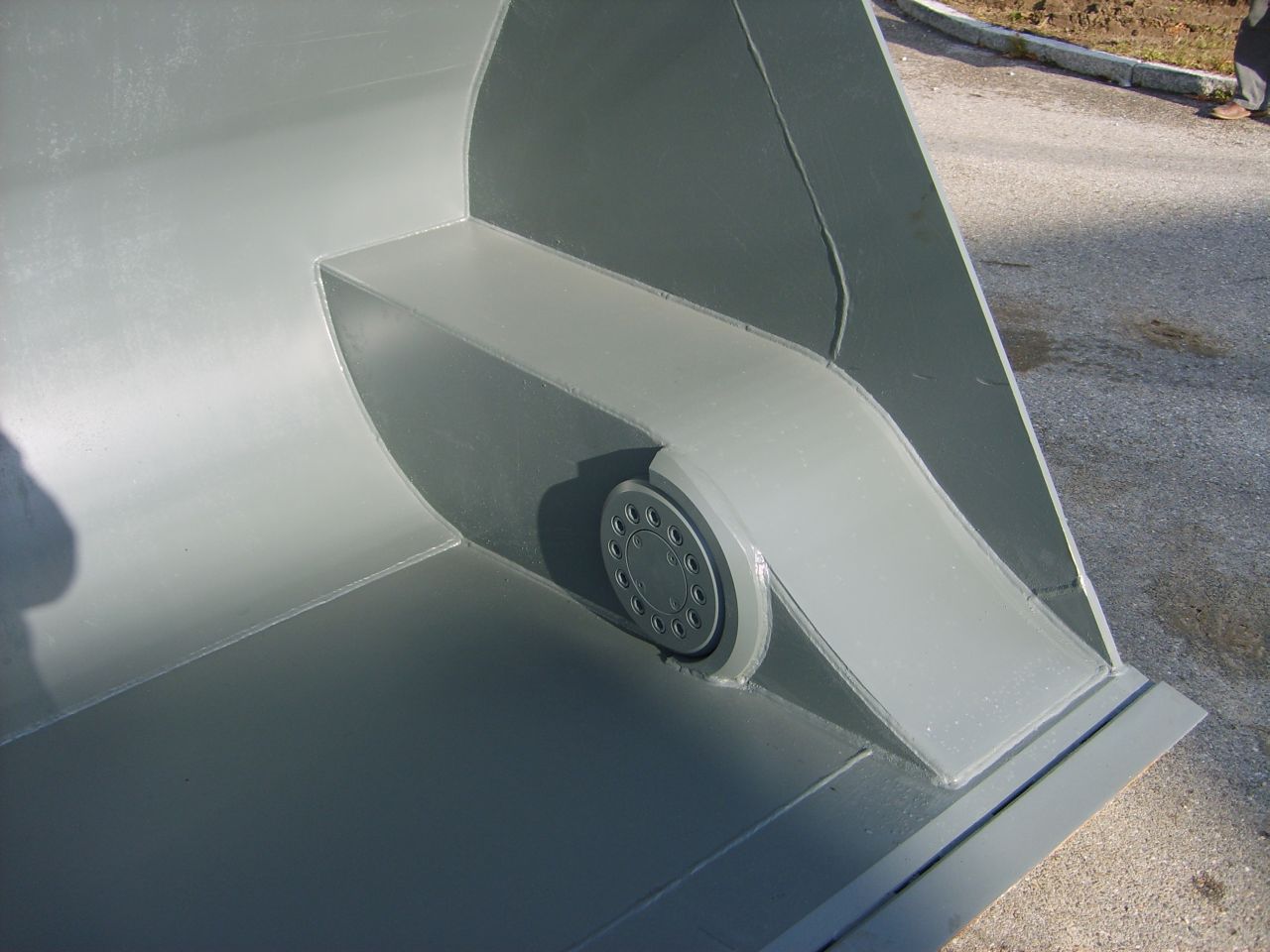

SMP Hochkippschaufel mit Hydraulik-Drehmotor

Bei letzteren hat sich SMP etwas Besonderes einfallen lassen. Diese Schaufeln kommen ohne Hydraulikzylinder aus, stattdessen kommen Hydraulik-Drehmotoren zum Einsatz. Diese von der Firma BSG entwickelte innovative Technik wurde patentiert und wird nun gemeinsam von BSG und SMP vermarktet.

Die Schaufelinhalte reichen von 1 bis 10 m3.

Gegenüber einer herkömmlichen Zylinderausführung bieten die Schaufeln mit Drehmotoren eine Reihe von Vorteile. Dazu zählen ein wartungs- und spielfreier Betrieb, eine geringere Beschädigungsanfälligkeit und eine optimale Schlauchführung.

Besonders interessant für den täglichen Einsatz: Durch die hervorragenden Drehmomenteigenschaften gestatten die Drehmotoren eine dreifache Einklapp- und Auskippgeschwindigkeit gegenüber Schaufeln mit Zylindern.

Trotz Schnellwechsler bleibt volle Kraft erhalten

Die bewährten Schnellwechselsysteme von SMP sind auf härteste Einsätze ausgerichtet. Ihr Aufbau ist kompakt, simpel und wartungsarm.

Durch ihre geringe Höhe bauen sie nicht vor. Das Arbeitswerkzeug wird im selben Abstand zur Maschine angebracht wie beim Festanbau.

Gleichzeitig spart die kompakte Bauweise gegenüber anderen Systemen rund 40 Prozent an Gewicht ein, sodass die Traglast nahezu vollständig erhalten bleibt.

Während bei anderen Systemen von einem Reißkraftverlust durch den Schnellwechsleranbau von 10 bis 20 Prozent auszugehen ist, liegt dieser Wert - so SMP - bei den Wechslern des schwedischen Herstellers bei null - die volle Reißkraft bleibt erhalten!

Besonders einfach gestaltet sich mit SMP-Schnellwechslern der Greiferanbau. Durch die spezielle Konstruktion lässt sich der Greifer stehend aufnehmen und mit dem ?Klick-Klack-System" in zwei Minuten verriegeln.
Beim Einhängen schließen sich die Halbschalen selbsttätig und sind nur noch durch den Keil zu sichern. Der Greifer hängt nach wie vor im Stielbolzen, so dass keine Zugkraft auf den Löffelzylinder wirkt und kostenaufwändige Gegenmaßnahmen - wie bei anderen Systemen - entfallen, so der Hersteller.

Der Schnellwechsler hat eine selbstklemmende Wirkung und durch die Keilsicherung keine beweglichen Teile. Damit weist er praktisch keinen Verschleiß auf, Wartung und Pflege von anfälligen Verschlussmechanismen entfallen.

SMP-Schnellwechsler gibt es in mechanischer und hydraulischer Ausführung für Hydraulikbagger mit Gewichten von 0,7 bis 90 t.

Swingotilts erschließen neue Dimensionen

Schwenkrotatoren erweitern das Einsatzspektrum von Baggern und machen das Arbeiten um ein Vielfaches flexibler. Die Swingotilts von SMP sind mit einer Geschwindigkeit von bis zu acht Umdrehungen pro Minute in beide Richtungen um 360 Grad drehbar und können außerdem um 40 Grad zu jeder Seite geschwenkt werden.
Das ermöglicht Bewegungen wie mit einem Handgelenk und erschließt durch die zusätzlichen Freiheitsgrade beim Baggern neue Dimensionen. Diese zusätzliche Bewegungsfreiheit kommt ohne ein Schwenken des Oberwagens aus, was den Bedienkomfort, die Schnelligkeit und die Präzision steigert.
Ein zusätzlicher Vorteil: Der Swingotilt steht bei dieser Kombination auch für das Arbeiten mit anderen Werkzeugen zur Verfügung.

Die Swingotilts der jüngsten Generation (ST 6, ST 10, ST 15, ST 22 und ST 28) sind durch ihre niedrige Bauweise noch leichter und kompakter, so dass mehr Nutzlast zur Verfügung steht und durch einen geringeren Vorbau auch die Reißkraft nochmals steigt. Motor und Getriebe sind optimal aufeinander abgestimmt und erlauben ein schnelles Arbeiten.

Alle Typen zeichnen sich durch gegossene Gehäuse aus. Zwei doppelwirkende Kippzylinder machen sie sehr kraftvoll und erlauben ein besonders effektives Schwenken. Ein Greifzangenanbau ist durch ein montierbares Greifmodul bei allen Typen möglich.

SMP bietet den Swingotilt in fünf Größenklassen an:

ST 6 für Bagger von 3 bis 6 t; Eigengewicht 150 kg
ST 10 für Bagger von 6 bis 10 t; Eigengewicht 260 kg
ST 15 für Bagger von 8 bis 15 t; Eigengewicht 340 kg
ST 22 für Bagger von 13 bis 22 t; Eigengewicht 500 kg
ST 28 für Bagger von 18 bis 28 t, Eigengewicht 620 kg

Das Team von SMP steht während der Messe den Besuchern für fachliche Fragen und die
Vereinbarung von Vorführungen zur Verfügung.
