Hammer Absetzkipper von Palfinger

[Bauforum24 1.130]

Wie lässt sich der Funktionsablauf eines herkömmlichen Absetzkippers grundlegend verbessern und gleichzeitig sicherer gestalten?

Das Unternehmen Palfinger hat sich intensiv mit dieser Frage beschäftigt und präsentiert mit der Baureihe "Hammer" ein neues System. Vorrangig konzentrierten sich die Konstrukteure dabei auf einer optimierten Behälterumschlag, auf hohe Sicherheit beim Transport, auf ein präzises Abkippen - auch vom Fahrerhaus aus - und auf eine einfache und logische Bedienung über eine kompakte Funkfernsteuerung.

Palfinger verspricht mit den Hammer-Absetzkippern "100% Ladungssicherung - 100 % Kippsicherheit - 100 % normgerechte Innovation".

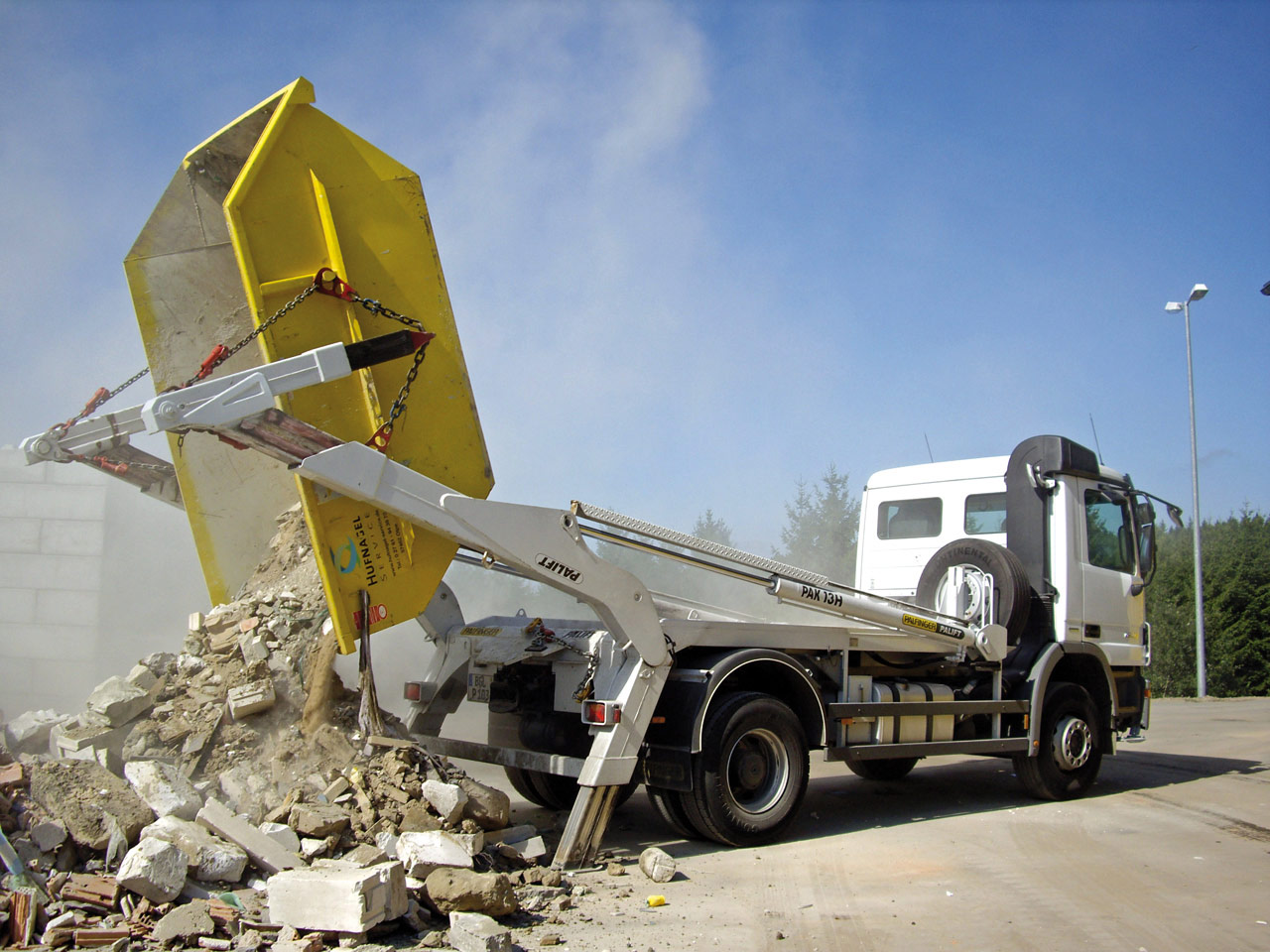

Der "Hammer" kippt den Behälter über seine seitlichen Aufnahmezapfen mittels seiner Spann- und Tragketten. Das Kipplager der Mulde braucht hierfür nicht benutzt werden. Daher darf der Fahrer beim Kippen im Fahrerhaus sitzen bleiben, da ein Ausreißen des Kipplagers unmöglich ist und somit keine Unfallgefahr besteht. Dadurch sollen dem Betreiber Vorteile in Form von Zeitersparnis, Materialschonung an Gerät und Mulde und für den Fahrer ein Gewinn an Bediensicherheit, Minderung der Arbeitsgeräusche und einen Schutz vor Staub und Witterung entstehen.

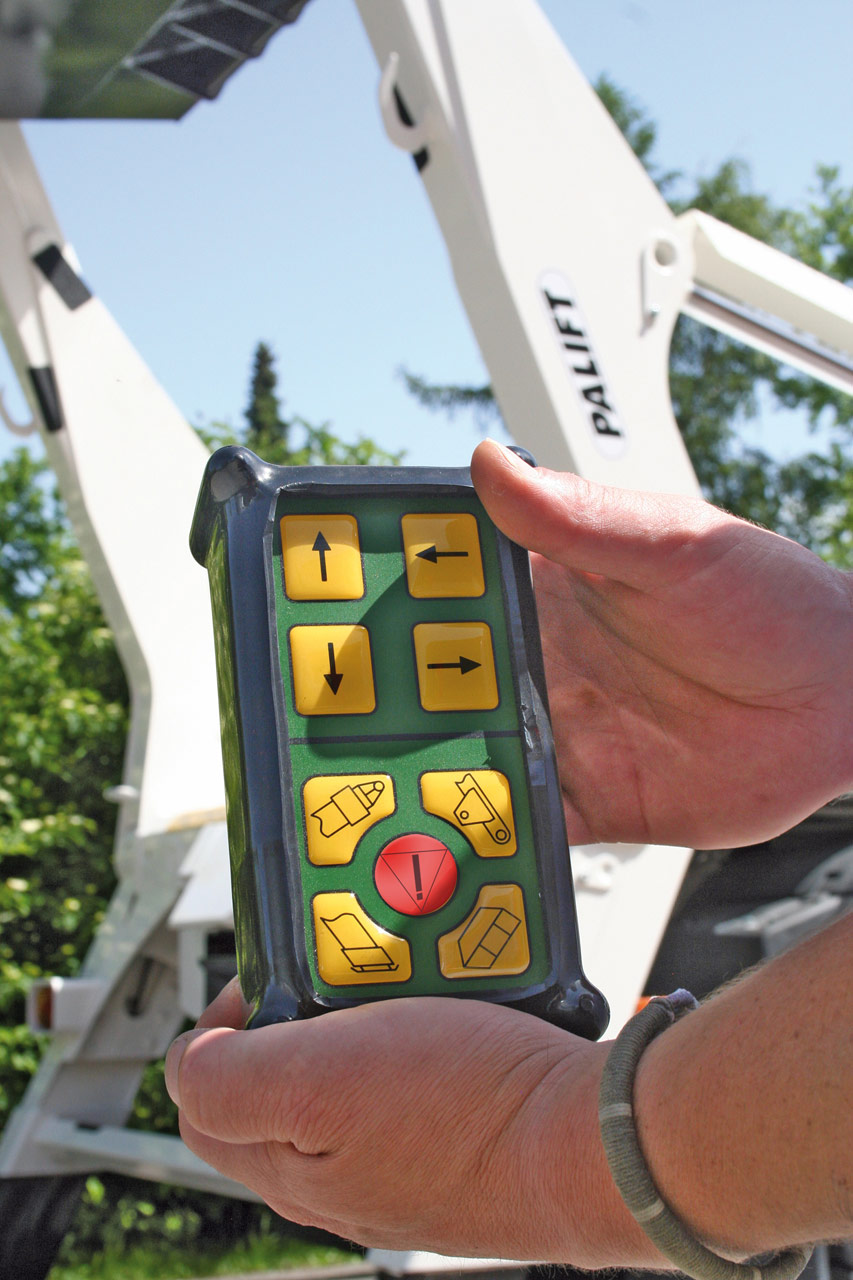

Die serienmäßige Funkfernsteuerung soll Arbeitszeit sparen und Sicherheit durch absolute Kontrolle des Kippvorgangs bringen.

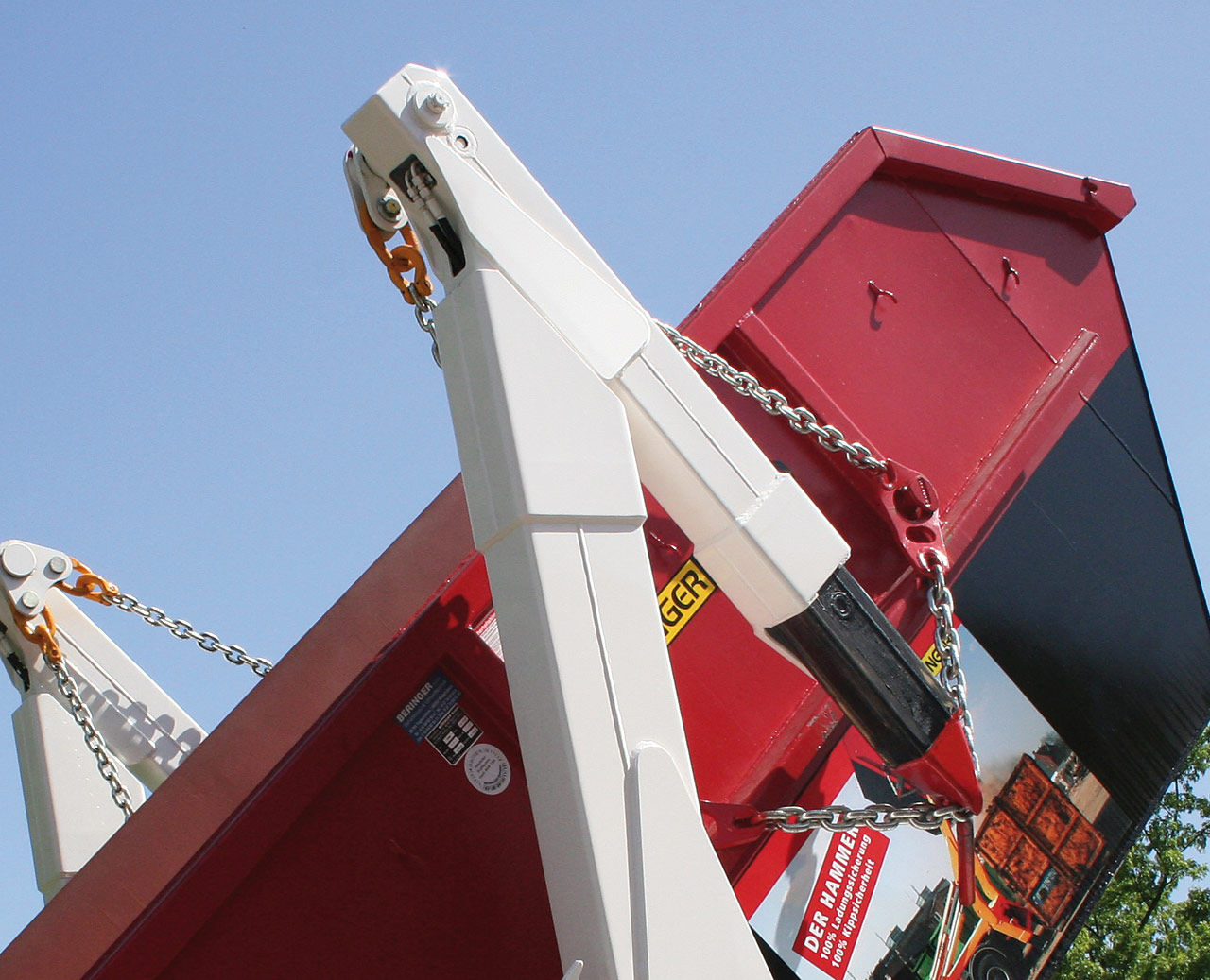

Der Kippvorgang läuft kontrolliert ab, da der Hammer mit den Behälterbolzen der Mulde über

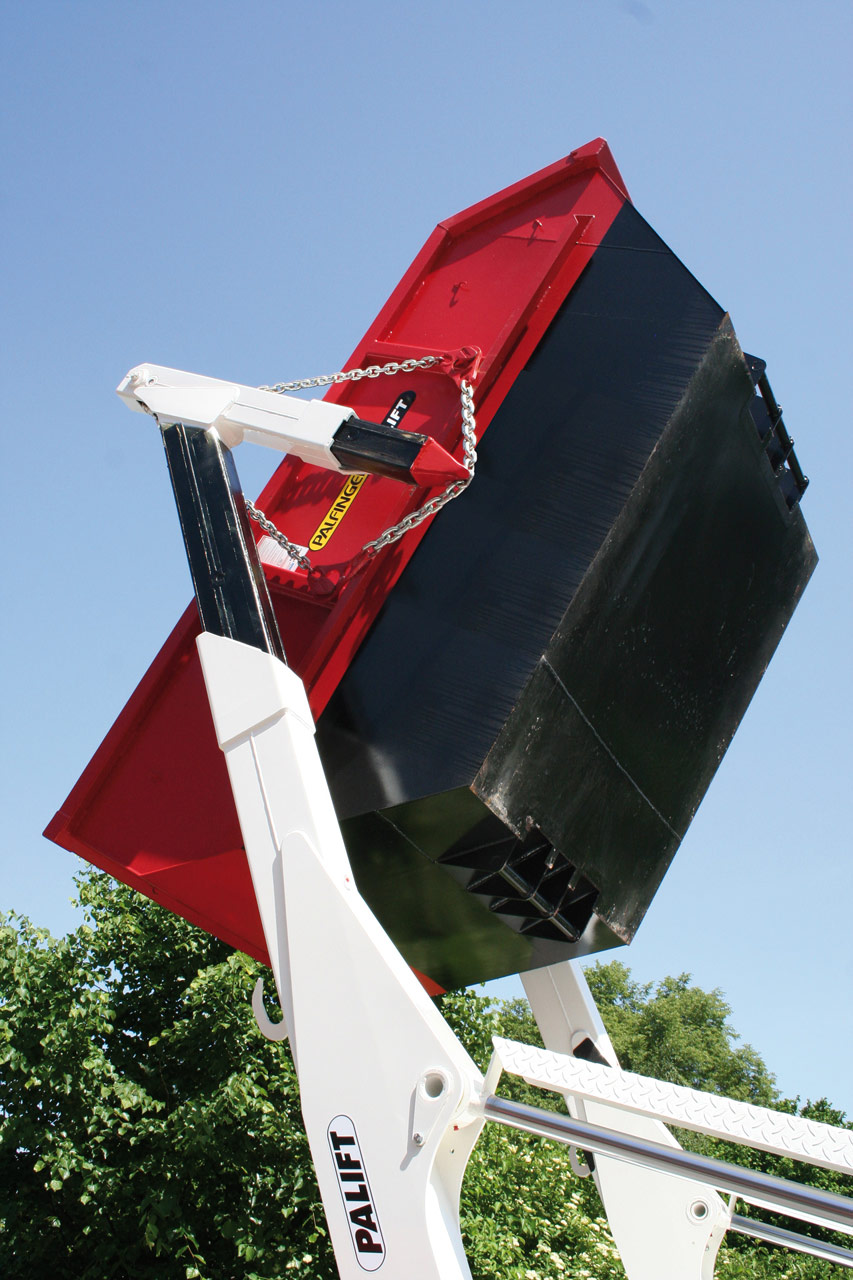

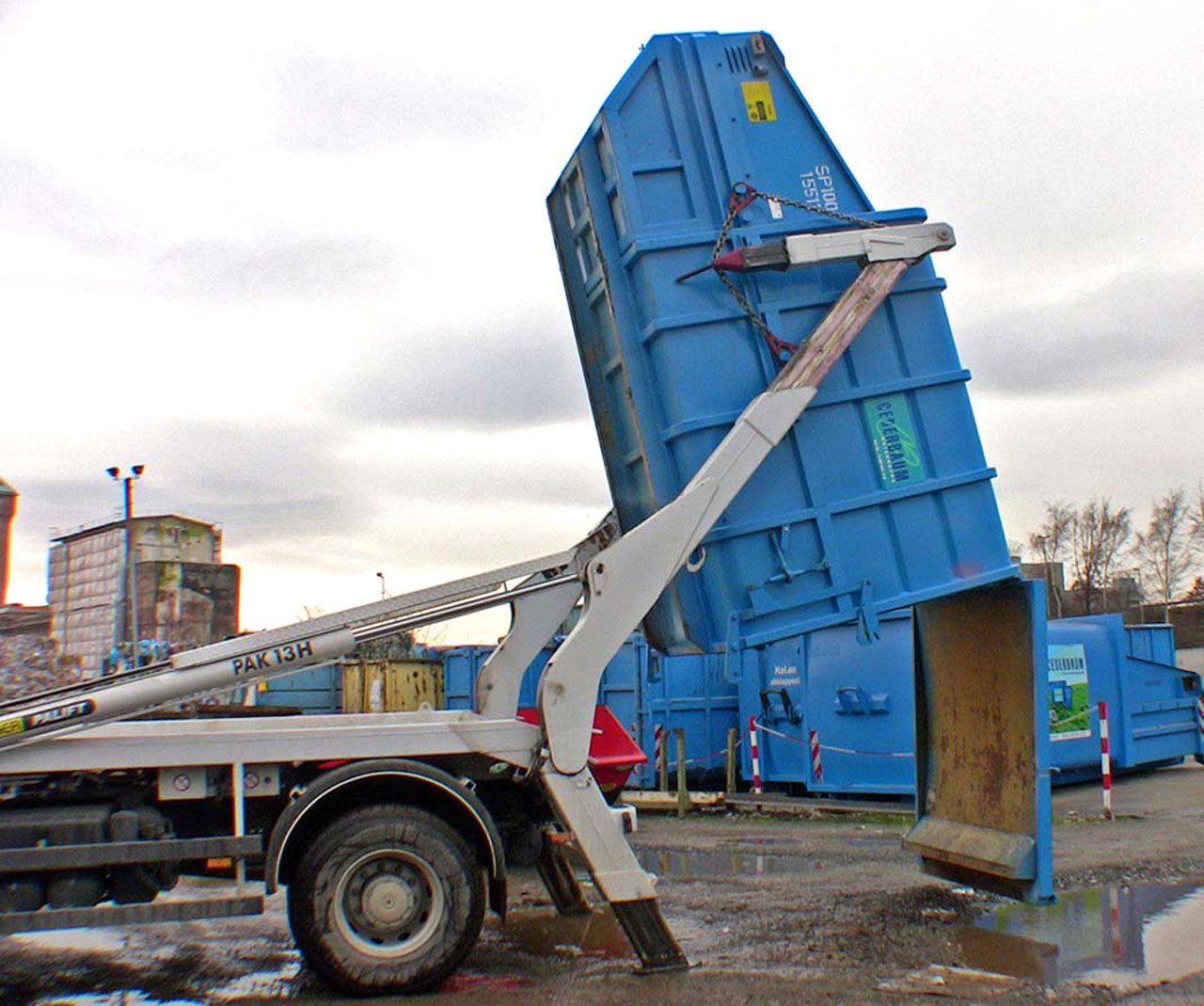

seine Spann- und Tragketten fest verbunden ist. Unkontrollierte Bewegungen sind, so Palfinger, ausgeschlossen. Durch die Hochkippeinrichtung wird eine einfache Entleerung von Behältern und Pressmüllmulden ermöglicht.

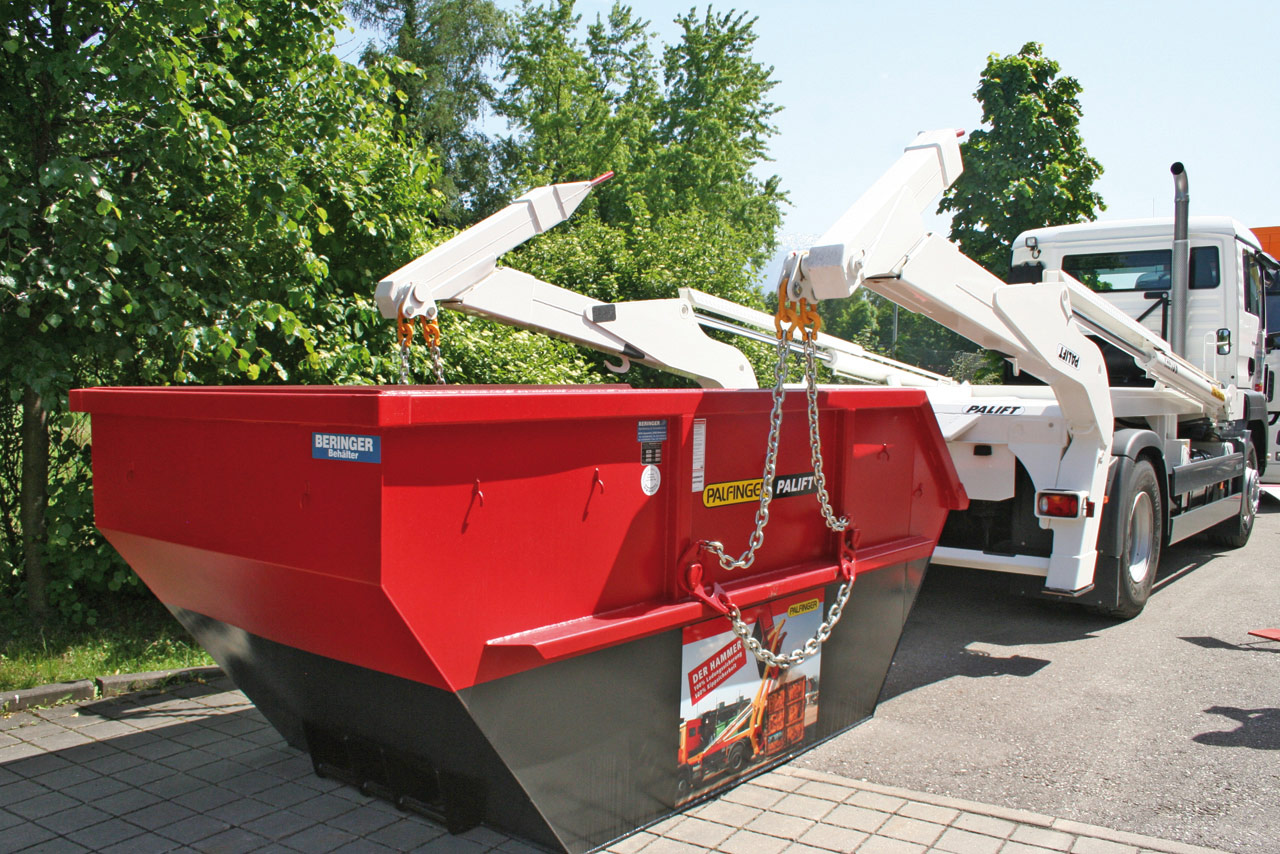

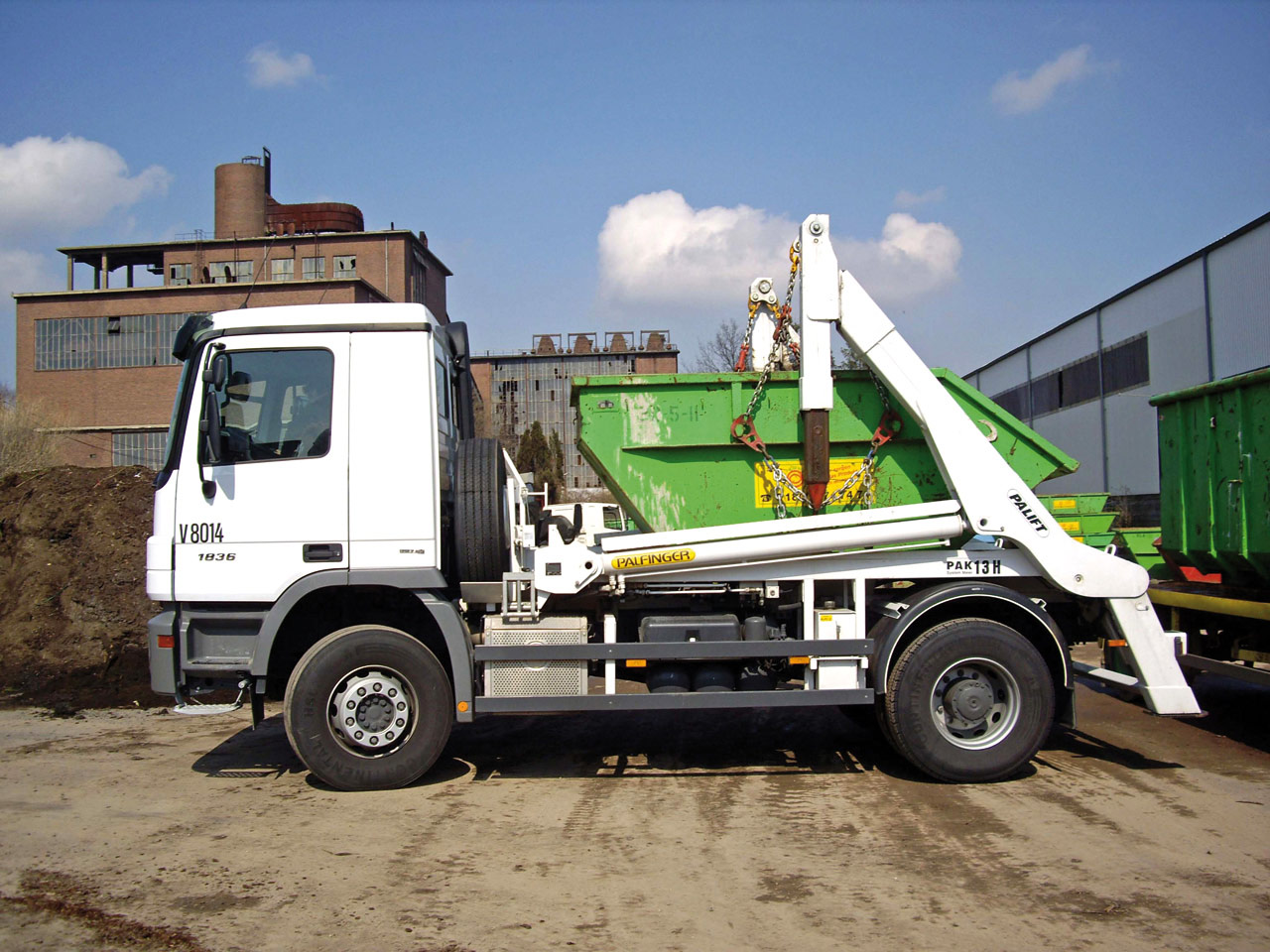

Die Mulden werden auf Knopfdruck verspannt und stehen absolut bewegungslos und fest auf dem Fahrzeug. Dadurch wird eine Ladungssicherung ohne weitere Sicherungsmaßnahmen gewährleistet.

Die Stellung der Mulde zum Fahrzeug sei bei der Aufnahme egal, so der Hersteller. Der Hammer ermögliche die Aufnahme von beiden Seiten, da das Aufnehmen und Kippen jeweils ohne Fanghaken und Behälterkipplager erfolgen könne.

Alle alten und neuen DIN 30720 Absetzbehälter könnten ohne aufwendigen Umbauten an den vorhandenen Mulden uneingeschränkt genutzt und weiterverwendet werden.

Aus Sicherheitsgründen werden Absetzbehälter bereits jetzt schon nach der neuen DIN 30720 hergestellt. Dafür müssen die Absetzkipper mit entsprechenden Fang- und Kipphakensystemen aus - oder nachgerüstet werden. Der Hammer von Palfinger sichert die Behälter an den Aufnahmezapfen und entspricht somit dieser Norm ohne Einschränkungen.

Die neue DIN 30723 trifft vor allem die Standard-Absetzkipper. Der Hammer erfüllt mit seinem
Konzept für Kippen und Sichern alle Bedingungen der DIN-Norm und der VDI-2700 Blatt 17 ohne Einschränkungen.

Auf Wunsch liefert Palfinger den Hammer mit GS Zertifikat und dem GS-Paket mit zusätzlichen Auftritten und Griffe, Schutzhüllen über sämtliche Hydraulikschläuche und beidseitig angeordneten Not-Aus-Tastern.

Mehr Meldungen aus der Baumaschinenindustrie...

Weitere Infos: www.palfinger.de
Weitere Infos: www.meier-ratio.com

(Fotos: Palfinger)

[ATLAS KD 4]

Wurde bereits auf der letzten IAA Nutzfahrzeuge in Hannover vorgestellt, ist so neu also man nicht,
und hat auch einiges an Nachteilen.

[Colourconcept 5.747]

...und hat auch einiges an Nachteilen.

Beschreib die mal bitte

[MEIER-RATIO 0]

Dieser Bericht ist fehlerhaft!
Die Baureihe "Hammer" ist keine Entwicklung der Firma Palfinger!!!
Hersteller sowie Patentinhaber sind wir, die MEIER-RATIO GmbH!
Die Firma Palfinger übernimmt "lediglich" den Vertrieb unserer Produkte
und auch nur in Deutschland, der Export in andere Länder liegt bei uns.

Herstellerlink lautet demzufolge www.meier-ratio.com
