Liebherr-Flat-Top-Kran Montage per Helikopter in Liechtenstein

[Bauforum24 1.148]

Vor kurzem wurde ein Liebherr Flat-Top-Kran vom Typ 30 EC-B 2,5 per Helikopter auf Burg Gutenberg, in Balzer, Liechtenstein montiert. Der Kran wird für Sanierungsarbeiten an diesem Gebäude aus dem 12. Jahrhundert eingesetzt. Die Montage per Helikopter war erforderlich, da sich die Baustelle auf einem 70 Meter hohen Felshügel befindet, der schwer zugänglich ist.

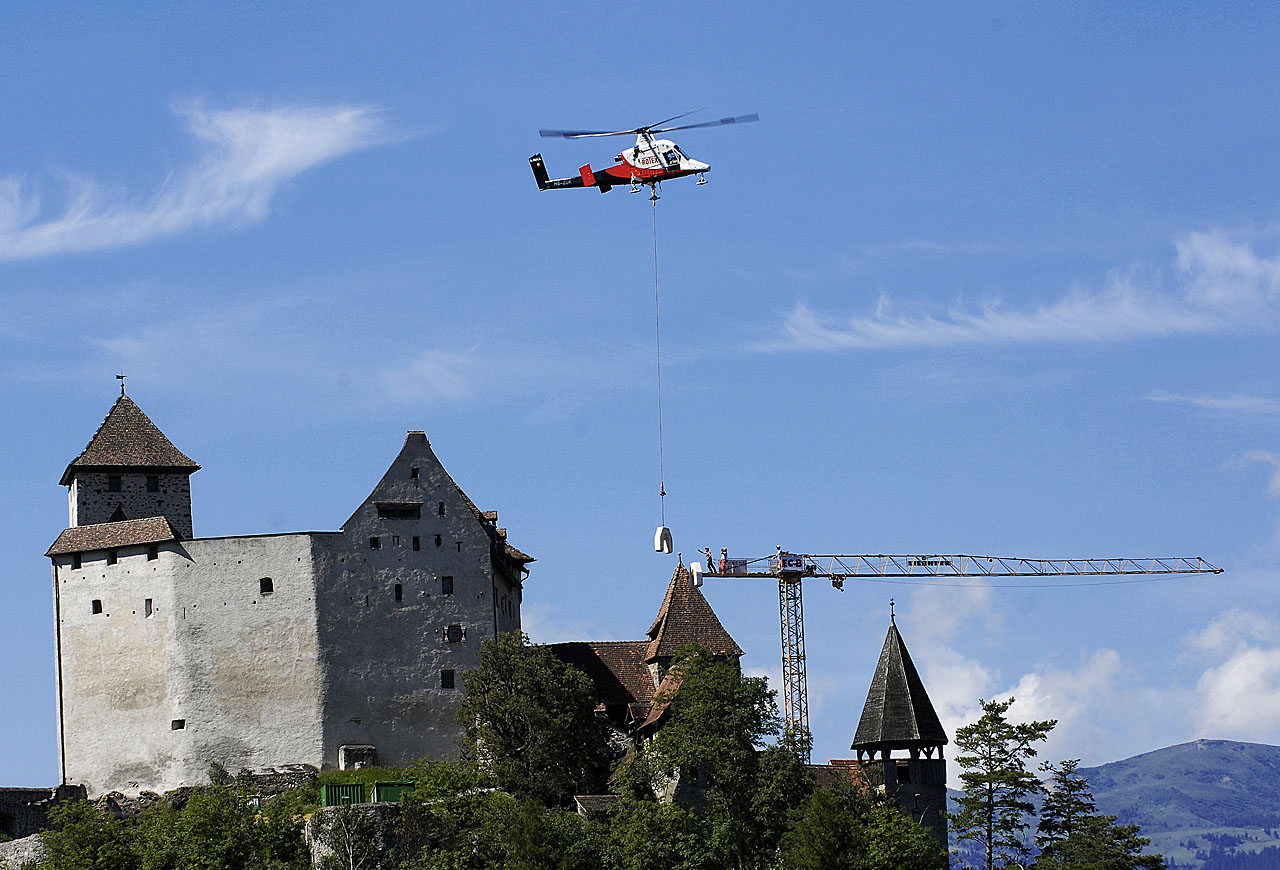

Helikopter montiert Liebherr-Flat-Top-Kran auf mittelalterlicher Burg in Liechtenstein

Helikoptermontagen von Turmdrehkranen erfordern eine besonders präzise Logistik. Die einzelnen Kolli-Einheiten müssen genau auf die Möglichkeiten des Helikopters abgestimmt sein.
Beim Einsatz in Lichtenstein wurde ein Schwerlast-Helikopter vom Typ T 5317 A-1 verwendet, der Lasten von bis zu 2,7 Tonnen tragen kann.
Dementsprechend wurden die Kolli-Einheiten des 30 EC-B 2,5 so zusammengestellt, dass sie ein maximales Gewicht von 2,5 Tonnen nicht überschritten.

Der kleinste Flat-Top-Kran von Liebherr ist für solche Einätze prädestiniert und dank der guten Logistikplanung und der Leistung des Piloten dauerte die gesamte Kranmontage lediglich zwei Stunden.
Für die Zubringung der Kolli-Einheiten waren insgesamt 12 Flüge notwendig.

Dank der vereinfachten Montagetechnologie "Connect & Work", die Liebherr für alle Flat-Top-Krane als Standard anbietet, konnte der Kran schnell und effizient montiert werden.
Connect & Work beinhaltet die Schnellverbindungen für Ausleger und Gegenausleger, die patentierte Ausleger-Schnellverbindung LiConnect und die elektrischen Steckverbindungen zu den Antrieben und der Schaltanlage, die die Kranmontage erleichtern.

Der 30 EC-B 2,5 verfügt über eine Ausladung von 30,0 m und eine maximale Tragkraft von 1.300 kg.
Auf der Baustelle hat er eine Hakenhöhe von 31,1 m.
Um auf den fast 40 Tonnen schweren Zentralballast des Kranes verzichten zu können, wurde der Flat-Top-Kran auf Fundamentankern montiert.
Für den Einsatz auf Burg Gutenberg wurde ein Hubseil mit 140 m aufgetrommelt.
Dies war nötig um die zu bewegenden Lasten von der 65 m tiefer gelegenen Strasse zu erreichen.

Die Sanierungsarbeiten an der Burg werden von der Firma Meisterbau durchgeführt. Bis Ende Mai 2009 soll die Fassade und die Innenräume teilsaniert werden.
Die Investitionen dieser Sanierungsarbeiten belaufen sich auf ca. 2 Mio. CHF.

Mehr Bauforum24 News...

(Foto: Liebherr)

[BugsBunny 0]

Davon hätt ich gern mehr Fotos gesehen ...

[baggerphil 517]

Hallo

Schau mal hier... sind zwar nicht seehr gross, aber immerhin

Klick mich!
