Boogie_blaster

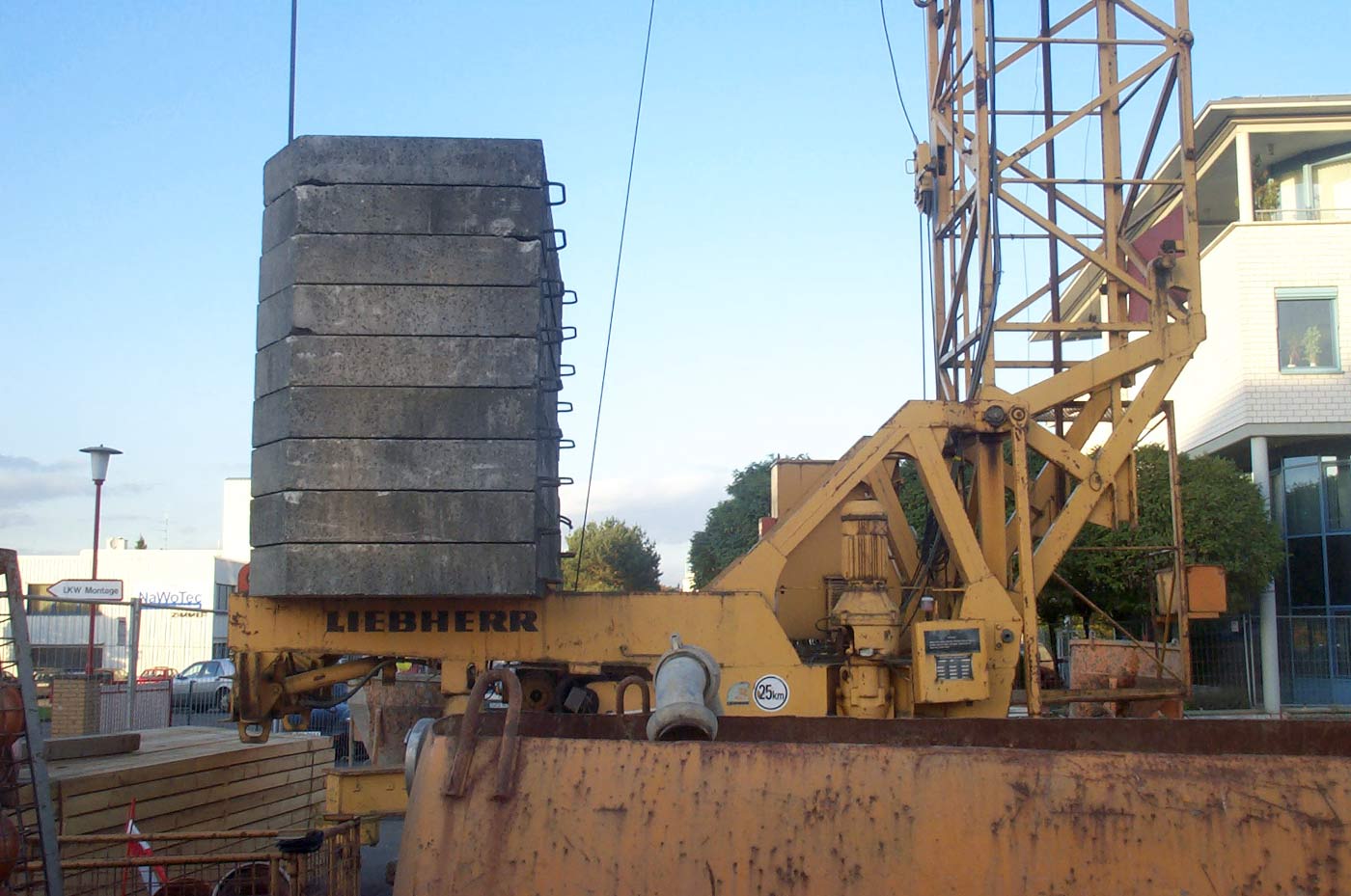

...der Aufrichtbock des Turms funktioniert beim 60k (und soweit ich mich erinnere auch bei den verwandten kranen wie 48k, 70k usw.) etwas anders...

2006/04/post-1799-1144959443_thumb.jpg

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen

Registriere dich um diese Anzeige nicht mehr zu sehen.

Boogie_blaster

///

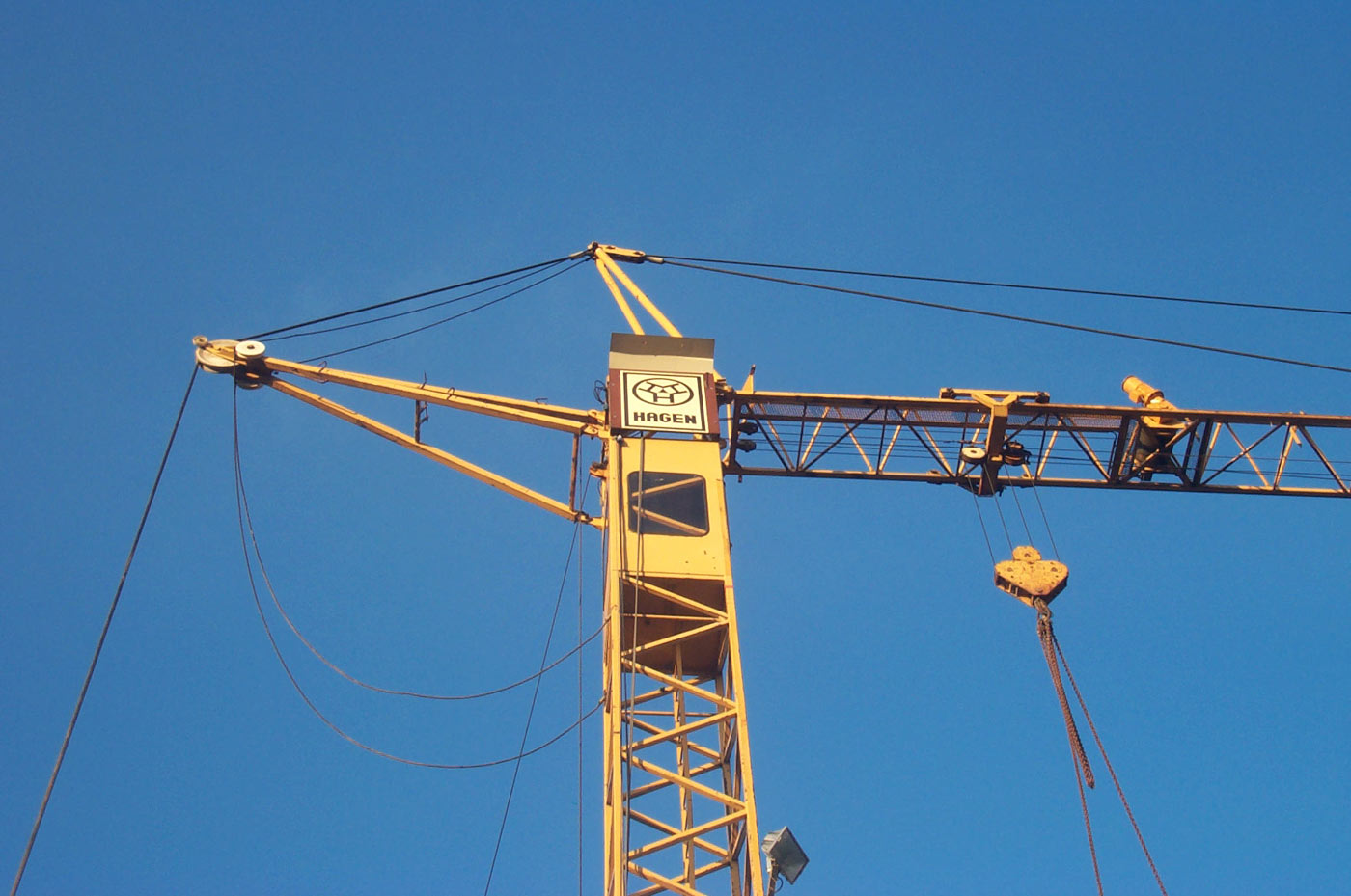

2006/04/post-1799-1144959469_thumb.jpg

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
Boogie_blaster

///

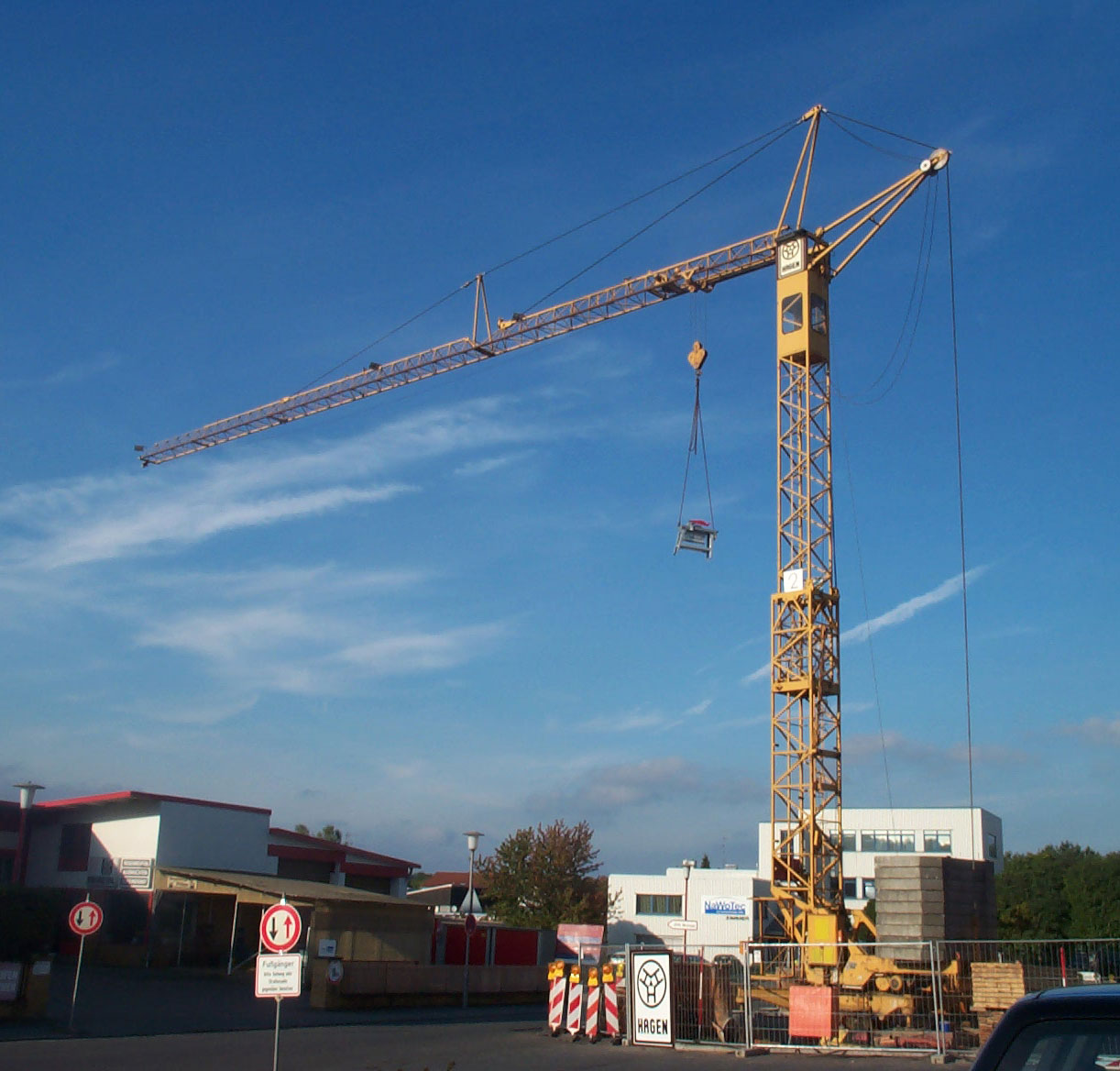

2006/04/post-1799-1144959498_thumb.jpg

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
Boogie_blaster

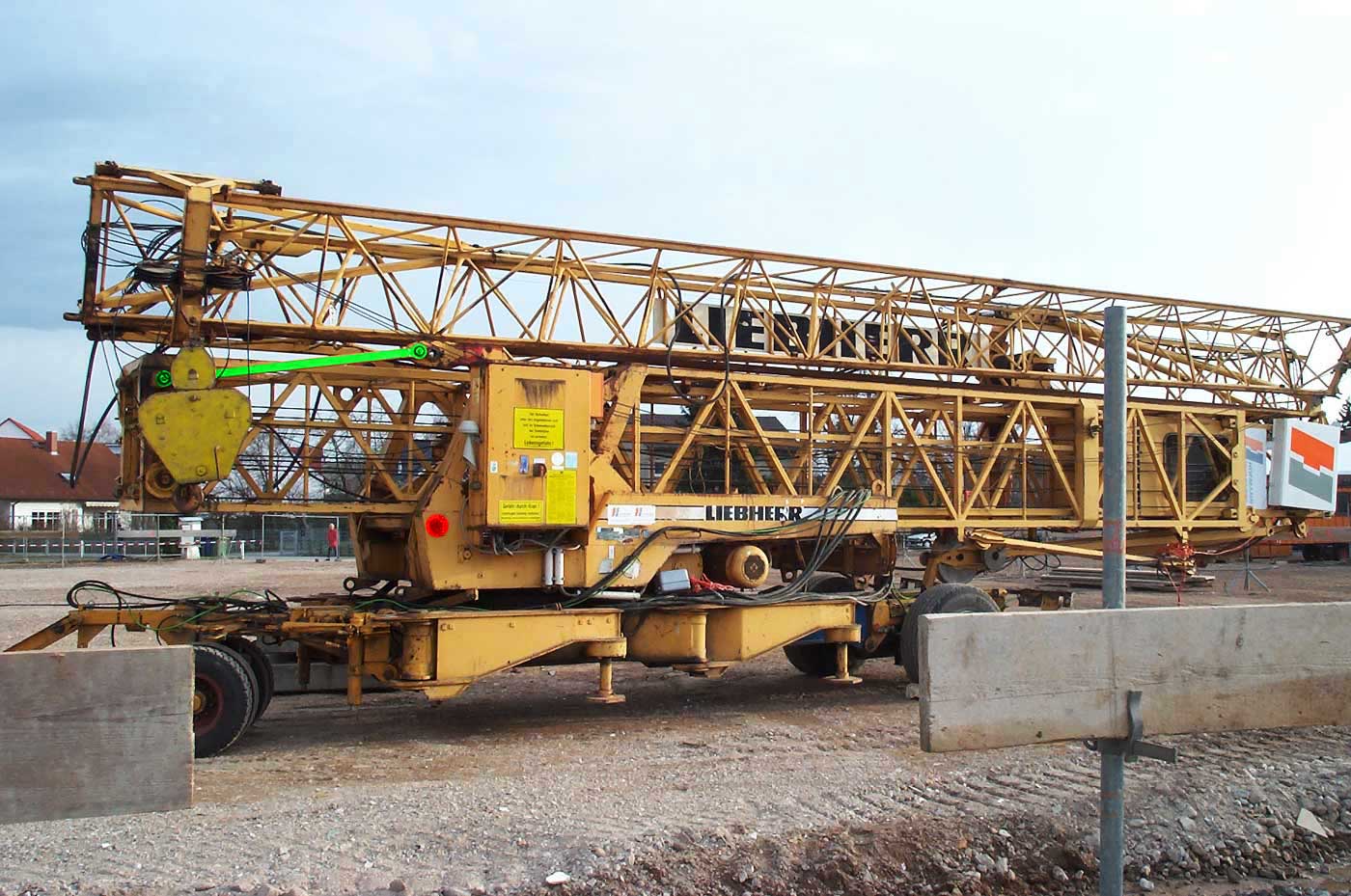

Ich hab den Aufrichtvorgang zwar noch nie 'live' gesehen, aber ich hab's glaube ich trotzdem rausbekommen, wie das vor sich geht: auf den 60k-Bildern deutlich zu erkennen ist, daß es gar keine Rollen und Flaschenzüge zwischen Drehbühne und Turm zum Aufrichten gibt. Den unteren, feststehenden Drehpunkt des Turms, der ja bei den meisten anderen Kranen lediglich die Verbolzung in senkrechter Position darstellt, habe ich rot eingefärbt.
Am Aufrichtbock (wo üblicherweise der Turm-Drehpunkt ist, damit der Turm wie eine Wippe am Unterteil mit einem Flaschenzug hochgezogen werden kann) ist beim 60k im Transportzustand nur eine Art Zugstange angebolzt (grün eingefärbt), die man leicht für eine Transportsicherung halten könnte. Ist sie aber nicht: Sie stellt eine starre Verbindung zwischen Drehbühne und den austeleskopierbaren Innenturm dar. Wenn man jetzt im liegenden Zustand beginnt, zu teleskopieren, richtet sich der Turm durch die Teleskopierbewegung gleichzeitig auf, da der Aussenturm (der ja in diesem Moment gezwungen wird, am Innenturm "herunterzugleiten" gar keine andere Ausweichbewegung machen kann, als nach oben.
In senkrechter Position wird der Aussenturm dann oben am Aufrichtbock verbolzt und die Zugstange (grün) wird vom Innenturm gelöst, damit dieser weiter teleskopieren kann.

2006/04/post-1799-1145029929_thumb.jpg

bearbeitet von Boogie_blaster

Diesen Beitrag teilen


Link zum Beitrag
Auf anderen Seiten teilen
Boogie_blaster

///

2006/04/post-1799-1145029982_thumb.jpg
