Raupenschwenkbagger RS-50


Recommended Posts

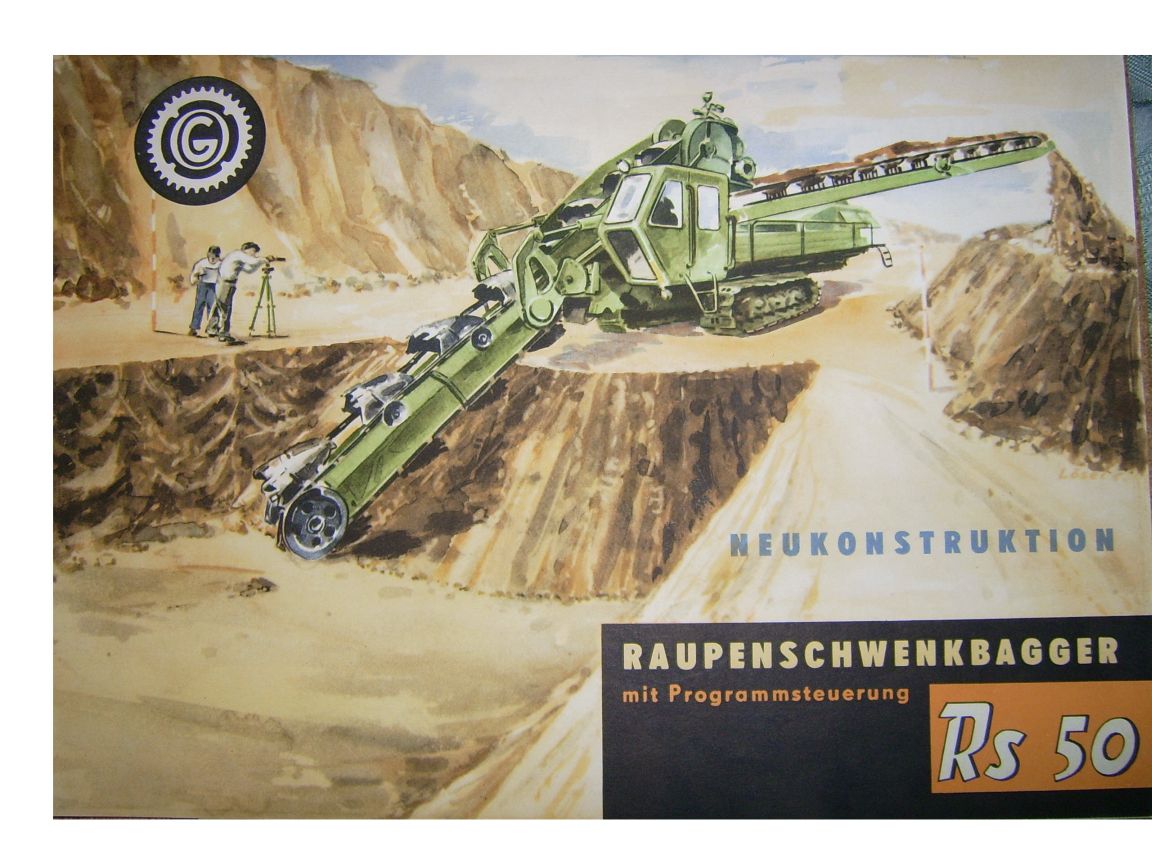

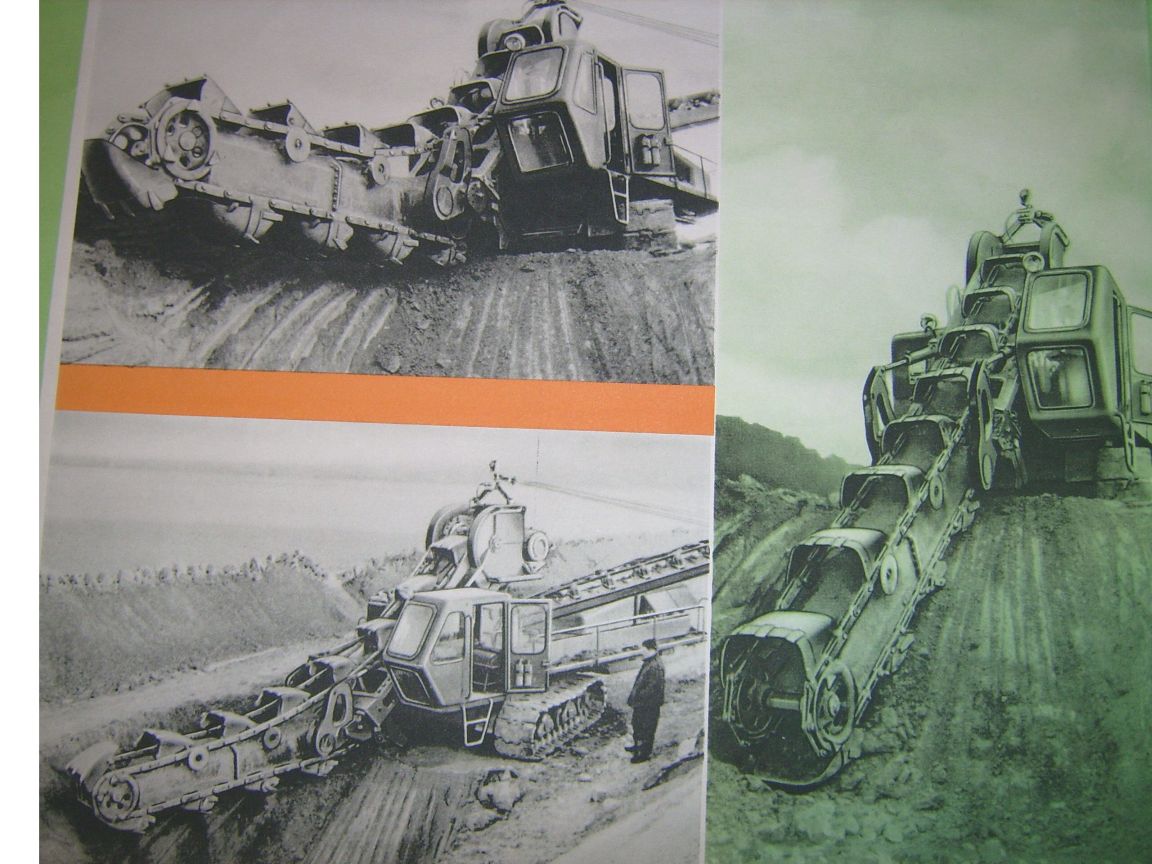

Ich habe schon seit längerem ein Prospekt eines Eimerkettenbaggers RS-50 vom VEB Schwermaschinenbau Georgij Dimitroff, Magdeburg-Buckau. Das Prospekt ist von 1962. Der Bagger hat den Unterwagen vom UB-80, aber ich konnte bis heute nichts über dieses Gerät in Erfarung bringen. Vielleicht wisst ihr mehr.

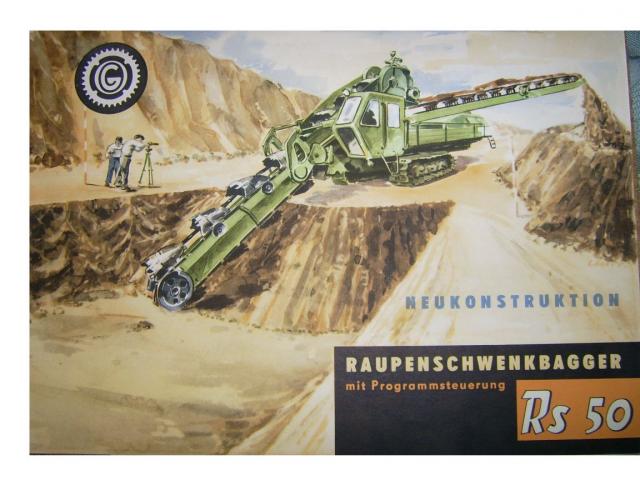

2009/01/post-466-1232037082_thumb.jpg

Link to comment
Auf anderen Seiten teilen

Registriere dich um diese Anzeige nicht mehr zu sehen.

  • 5 months later...
Jetzt hab ich es gesehen und...

Max01 Gratulation zu dem tollen Prospekt! Und dann noch von 1962!
Da der RS 50 aus Magdeburg erst 1963 auf der Leipziger Frühjahrsmesse vorgestellt wurde.

Das Gerät wurde zum Herstellen von Gräben, Kanälen, Baugruben, für Planierarbeiten und Zuschütten von Gräben genutzt. Damit konnten außerdem verschiedene Grabenprofile hergestellt werden. Der universelle Einsatz war für die Entwicklung und den Bau entscheidend.

Das Gerät wog 25,5 t mit kurzem Eimerleiter und 26,5 t mit langem. Der Eimerinhalt betrug je 50 Liter.

kleinste Grabenbreite 780 mm
max. Baggertiefe bei kurzem Eimerleiter 3,1 m und bei langem 4,6 m
spez. Bodendruck 0,66 kg/cm²
Baggerleistung 82 bis 188 m³/h (je nach Bodenklasse)
Transportgeschwindigkeit 1,12 km/h

Der Oberwagen ließ sich um 180° drehen.
Der 80 PS Dieselmotor trieb über Keilriemen einen Generator und drei Radialkolbenpumpen des hydraulischen Raupenantriebs, sowie das Schwenk- und Hubwerk an.
Die Eimerkette und das schwenkbare Verladeband wurden elektrisch angetrieben.

Gruß

Ralf
