Dynapac LG 520 Rüttelplatte mit Funk-Fernsteuerung

[Bauforum24 1.140]

Die erst 2008 eingeführte Dynapac Rüttelplatte LG 520 ist ein Verdichtungsgerät der 500 kg - Klasse. Mit der Bedienung über Funk-Fernsteuerung beschreitet Dynapac in dieser Gewichtsklasse neue Wege. Kommt diese Steuerungstechnik doch bisher erst bei Geräten von 700 kg an aufwärts zur Anwendung.

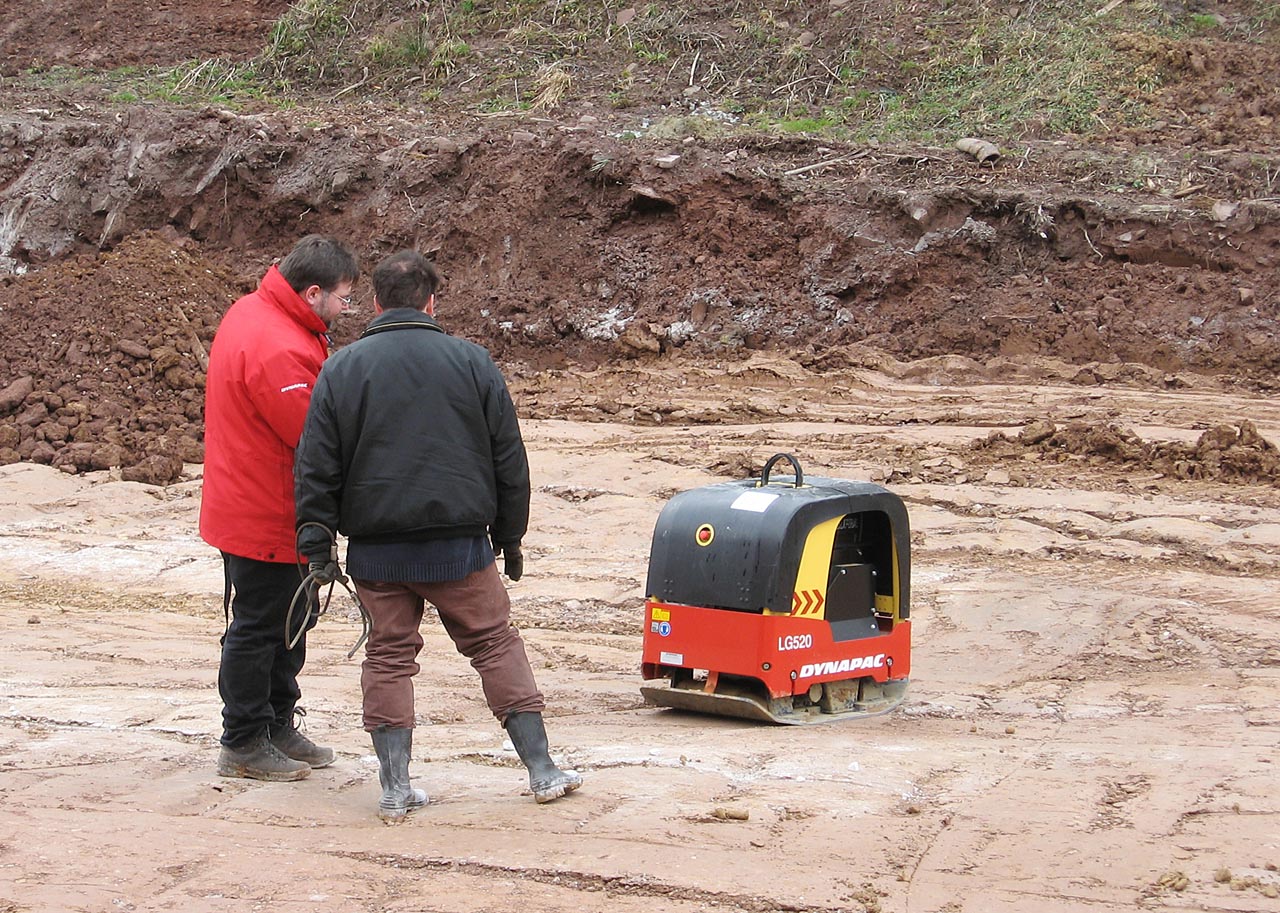

Die funkgesteuerte Rüttelplatte LG 520

Welche Leistung und welche Vorteile bringt das ?Leichtgewicht" im Einsatz? Das wollte Bauleiter Hermann Fässler von der Firma Gfrörer aus Empfingen genauer wissen. Auf der Baustelle für ein Hochwasserrückhaltebecken, nahe Freudenstadt, hatten starke Regenfälle den zu verdichtenden Boden schwer und bindig gemacht.

Die LG 520 wird von einem Hatz Dieselmotor mit Elektrostart angetrieben (6,6 kW bei 2.500 UPM). Die Übertragung der Motorleistung erfolgt über Keilriemen; die Steuerung, wie bei den anderen reversierbaren Dynapac Vibrationsplatten, hydraulisch. Die Plattenabmessungen (L x betragen 940 x 650 mm, die Verdichtungsfrequenz 60 Hz, die Amplitude 1,7 mm. Als Betriebsgewicht sind 524 kg angegeben.

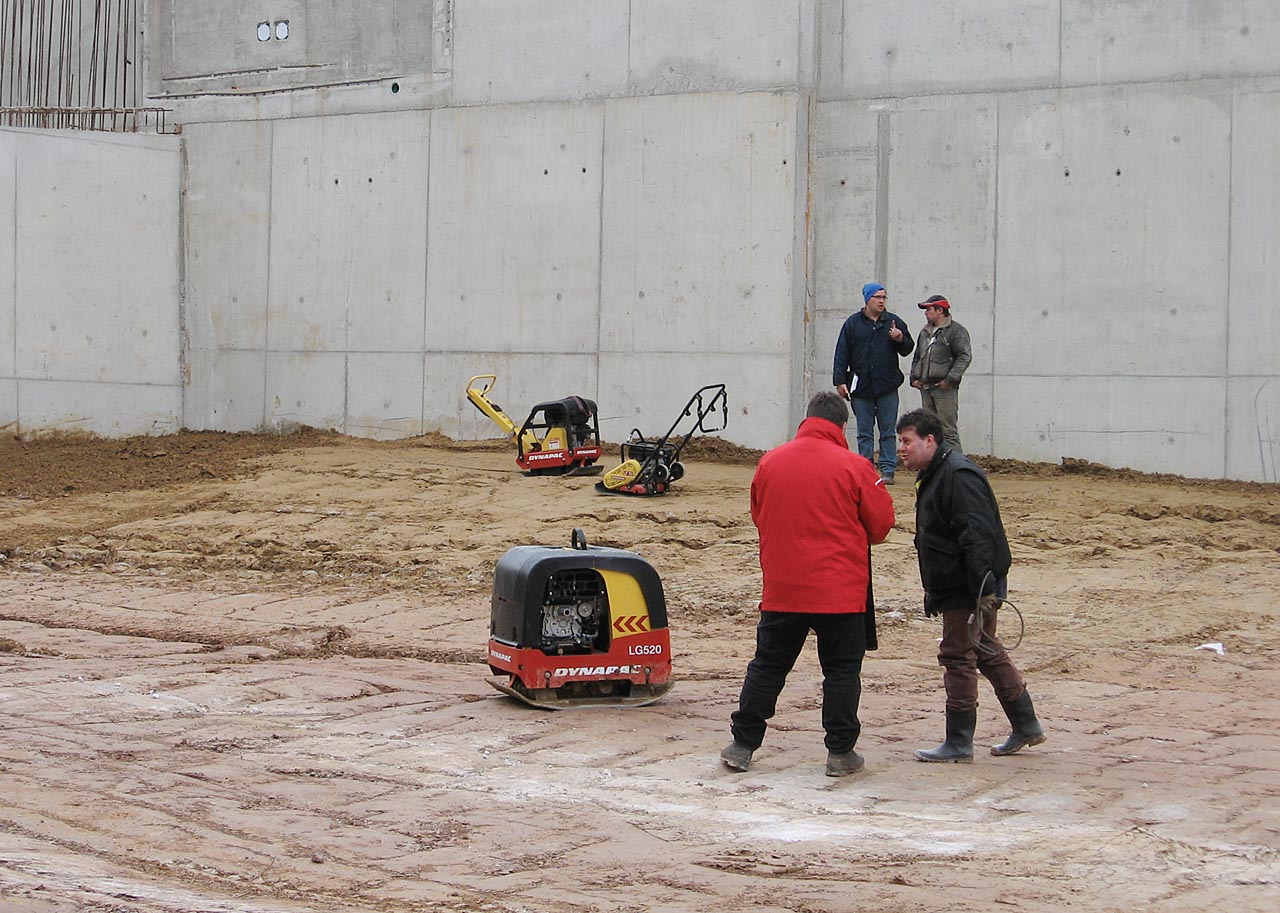

Praxistest auf der Großbaustelle. Hier baut die Firma Gfrörer ein Hochwasserrückhaltebecken mit
einem Stauvolumen von 350.000 m³. Bauleiter Hermann Fässler (hinten links) von Firma
Gfrörer beobachtet mit einem Mitarbeiter den Einsatz der LG 520. Im Vordergrund das Dynapac-Vorführteam; Marko Volkert (links) Verkaufsleiter Dynapac
mit Thimo Haas, Chef des Dynapac-Händlers Dietmar Haas Baumaschinen aus Bisingen.

Die Besonderheit Funk-Fernsteuerung bei diesem Gerät bietet gegenüber der klassischen Deichselführung eine Reihe von Vorteilen. So wird die Unfallgefahr gemindert, da der Bediener nicht mehr direkt am Gerät steht.

Bei eingeschränkten Platzverhältnissen ergibt sich eine bessere Zugänglichkeit und aufgrund des größeren Abstandes vom Bediener zur Rüttelplatte fällt die Lärmbelastung für den Bediener deutlich geringer aus.

?Last not least" der Gesundheitsschutz. Das wichtige Thema ?Hand-Arm-Vibration" stellt sich bei der Fernbedienung erst gar nicht.

Die Firma Gfrörer nahm bei dieser Testgelegenheit aber nicht nur die neue LG 520 unter die Lupe. Der Dynapac-Händler Dietmar Haas Baumaschinen aus Bisingen lieferte gleichzeitig noch die kleinere Rüttelplatte LG 200 und das vorwärts laufende Modell LF 70 aus einer komplett neu entwickelten Baureihe direkt auf die Baustelle.

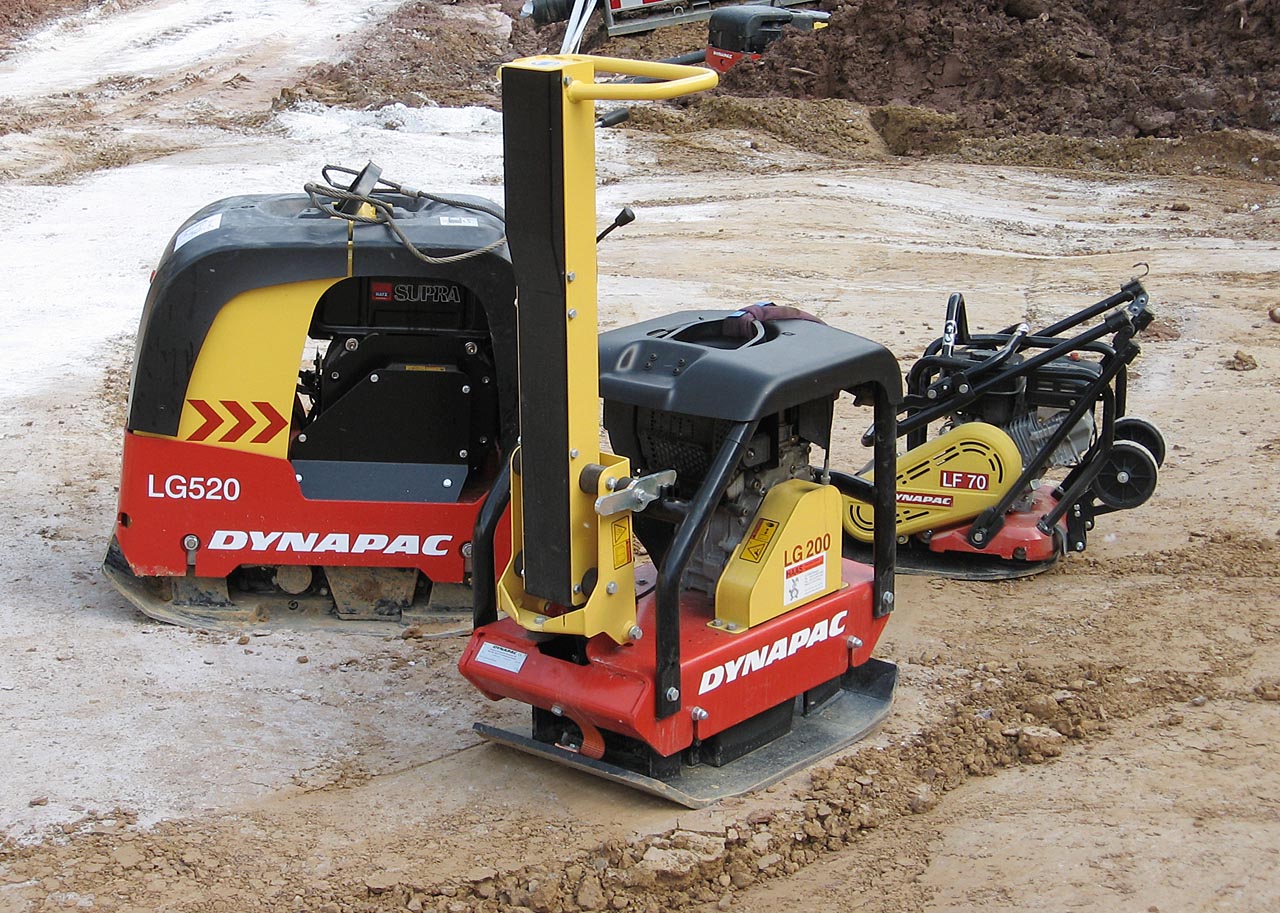

Der Praxistest konzentrierte sich nicht nur auf die Dynapac Rüttelplatte LG 520 mit Funk-
Fernsteuerung. Der Dynapac-Händler Dietmar Haas Baumaschinen aus Bisingen lieferte
gleichzeitig noch die kleinere Rüttelplatte LG 200 und das vorwärts laufende Modell LF 70
aus einer komplett neuentwickelten Baureihe direkt auf die Baustelle.

(Fotos: Dynapac)
