Lebensdauer von „Twin Pipe“-Betonförderrohren um 50% erhöht

[Bauforum24 1.130]

Die Esser Werke GmbH & Co. KG (Warstein) haben einen verstärkten Flansch für ?Twin Pipes" entwickelt. Dadurch soll sich die Lebensdauer der Rohre um 50% erhöhen. Die ?Twin Pipes" werden vor allem bei der Betonförderung mit Autobetonpumpen eingesetzt

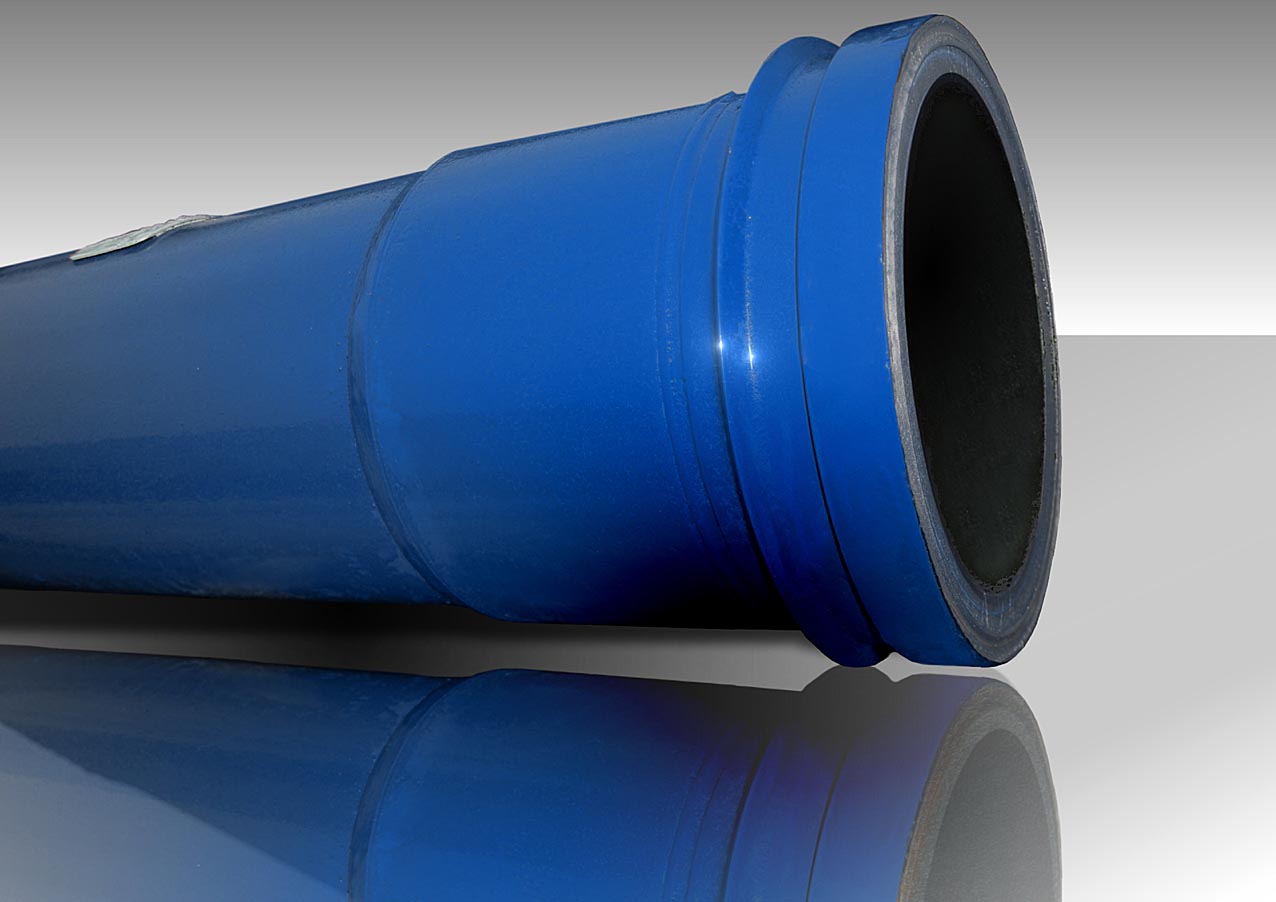

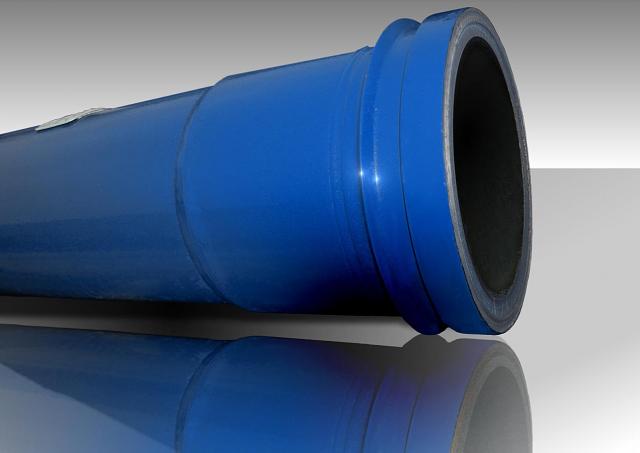

Außenansicht eines ?Twin Pipe" mit verstärkten Gussring hinter dem Flansch.

Bei den ?Twin Pipes" handelt es sich um 2-lagige Förderleitungen, deren Innenrohr aus speziell gehärtetem Stahl besteht und dadurch ein besonders günstiges Verschleißverhalten aufweist. Das Außenrohr besteht aus einem weichen Stahl, welcher die auftretenden Drücke im Betrieb sicher auffangen soll. Bei der Förderung von abrasiven Medien wie Beton kommt es durch den Abrieb in der inneren Lage zu einem natürlichen Verschleiß, der sich jedoch nicht gleichmäßig über die gesamte Rohrlänge verteilt.

Zahlreiche Feldtests und Untersuchungen an verschlissenen 2-Lagenrohren haben gezeigt, dass die Rohre zwar im Einlaufbereich verschlissen waren, die Mitte der Rohre jedoch teilweise noch die Hälfte der Wandstärke aufwiesen. Um die Haltbarkeit der 2-Lagenrohre zu verbessern war es daher notwendig, insbesondere den Einlaufflansch zu optimieren, um so eine gleichmäßigere Abnutzung des Rohres ? und damit verlängerte Betriebszeiten - zu erreichen.

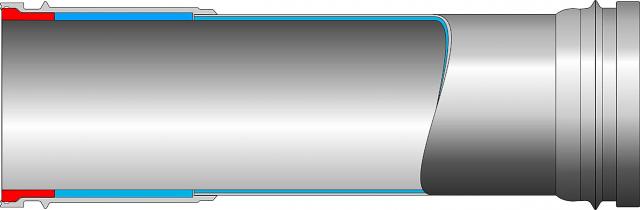

Schnittansicht durch das neue Esser 2-Lagenrohr mit ?Twincast"-Gussring: Links der Flansch
(rot), danach folgt das auf ca. 200 mm Länge verstärkte Innenrohr (blau).

Die Lösung besteht aus einem verbesserten ?Twincast"-Gussring in Verbindung mit dem so genannten XL Flansch, der den Verschleiß in den ersten ca. 200 mm des Rohres auffängt. Die jetzt abgeschlossenen Versuche zeigen laut Esser eine Verbesserung der Lebensdauer um mindestens 50%. Die Rohre lassen sich an den meisten Betonpumpen der verschiedenen Hersteller leicht nachrüsten. Eventuelle Problemstellen werden bei der Ausarbeitung eines Angebotes geprüft.

Esser liefert diesen Flansch vorzugsweise mit den neuen 3+1,5 Rohren aus, die jetzt beim Innendurchmesser von 125mm eine 3mm gehärtete Innenschicht und eine äußere Wandstärke von 1,5 mm aufweisen. Die neuen Flansche sind aber auch für Rohre mit 117 mm bzw. 112 mm Durchmesser für Großmastbetonpumpen lieferbar.

(Foto & Grafik: Esser)
