Neue Merlo Panoramic 38.13 auf der bautec in Berlin

[Bauforum24 1.139]

Merlo liefert sein Teleskopmaschinenprogramm in mittlerweile 60 Ausstattungsvarianten und in mehr als 100 unterschiedlichen Ausrüstungsformen. Das heißt, der potenzielle Kunde kann einmal die permanent erhalten bleibende Ausstattung seiner Maschine - ein großer Teil davon betrifft davon den Bedienungs- und Sicherheitskomfort, ein anderer bestimmte konstant bleibende Betriebsbedingungen - schon zum Anschaffungszeitpunkt exakt auf die der Teleskopmaschine grundsätzlich zugeordneten Einsatzverhältnisse seines Unternehmens festlegen. Dagegen kann er zur Anpassung der Maschine an die auf den Baustellen sich oft schon innerhalb weniger Minuten ändernden Verrichtungserfordernisse jederzeit die dafür passenden Ausrüstungen aus dem sich laufend vergrößernden Ausrüstungsprogramm von Merlo auswählen und am Einsatzort meistens in weniger als 5 Minuten wechseln.

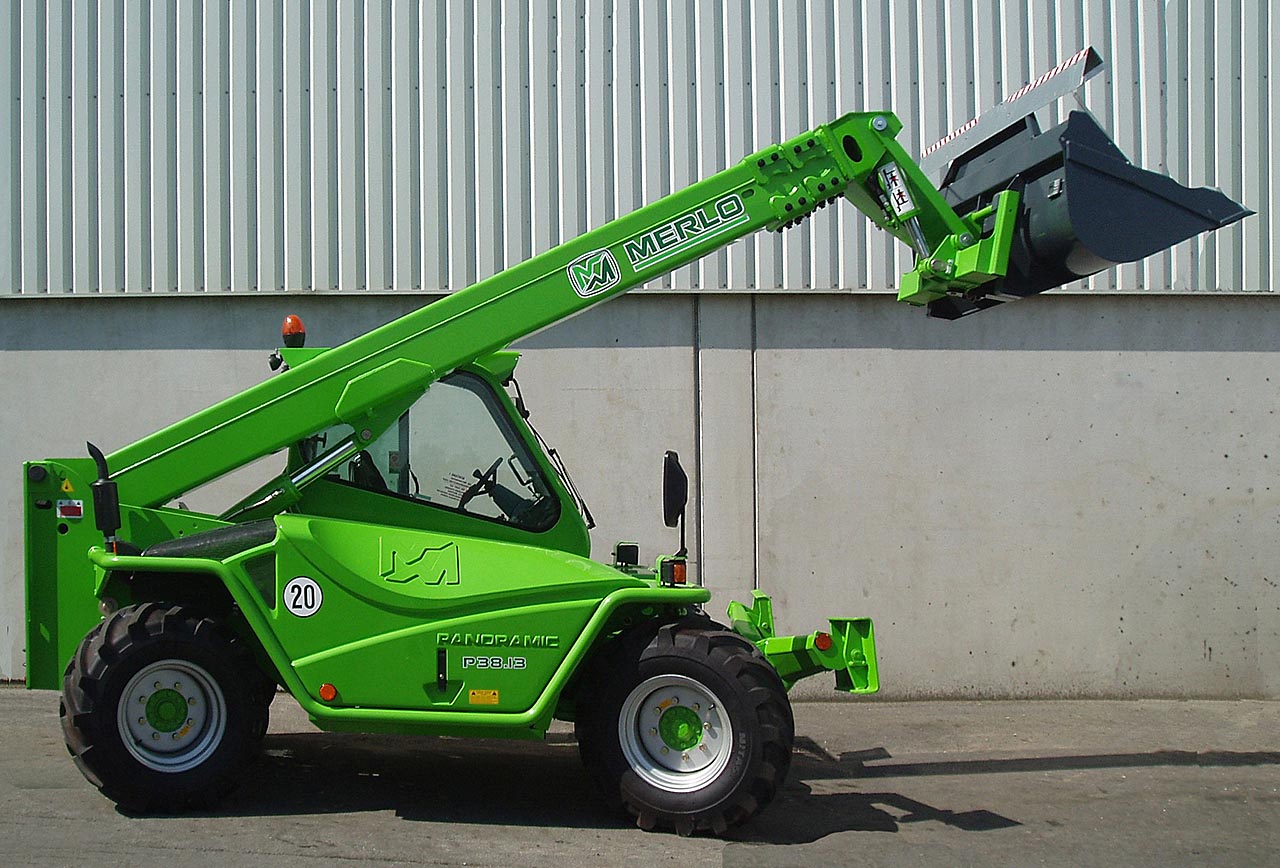

Die Merlo-Panoramic 38.13 ist auf der bautec in Berlin in Halle 25 auf Stand 158 als ein
Beispiel für das weltweit umfassendste Teleskopmaschinenprogramm zu sehen.

Merlo hat mit seiner Teleskopmaschinenentwicklung international dazu beigetragen, die Zeit der stets mit vielen Qualitäts- und Produktivitätskompromissen behafteteten Vorhalte-Lader und ?Stapler zu beenden. Merlo-Teleskopmaschinen, ob in der Ausführungsform als Panoramics mit starren oder semistarren Rahmen oder als Rotos mit Unterwagen und schwenkbaren Oberwagen, sind generelle Ausrüstungsträger, werden aber allein schon durch einen kostengünstigen Ausrüstungswechsel zu leistungsfähigen und wirtschaftlichen Spezialmaschinen. Das liegt daran, dass für den Zuschnitt auf eine neue Technologie nur für eine angepasste Ausrüstung investiert werden muss, während die Trägermaschine ohne Aufwand weiter genutzt werden kann. Zu diesem Vorteil addiert sich noch der Gewinn, dass das Investitionsvolumen für das Grundsystem intensiver genutzt und damit amortisiert werden kann.

Für Merlo war es ein Vorteil, sich bei der Entwicklung von Ausrüstungen für neue Logistik- und Bautechnologien eben nur auf das konstruktiv und kostenmäßig vergleichsweise ?überschaubare" System einer Ausrüstung konzentrieren zu müssen. Und da man mittlerweile auf eine Vielzahl an Ausrüstungen aus Standardelementen und -baugruppen zurückgreifen kann, ist man in der Lage, spezielle Kundenwünsche vergleichsweise kostengünstig zu erfüllen.

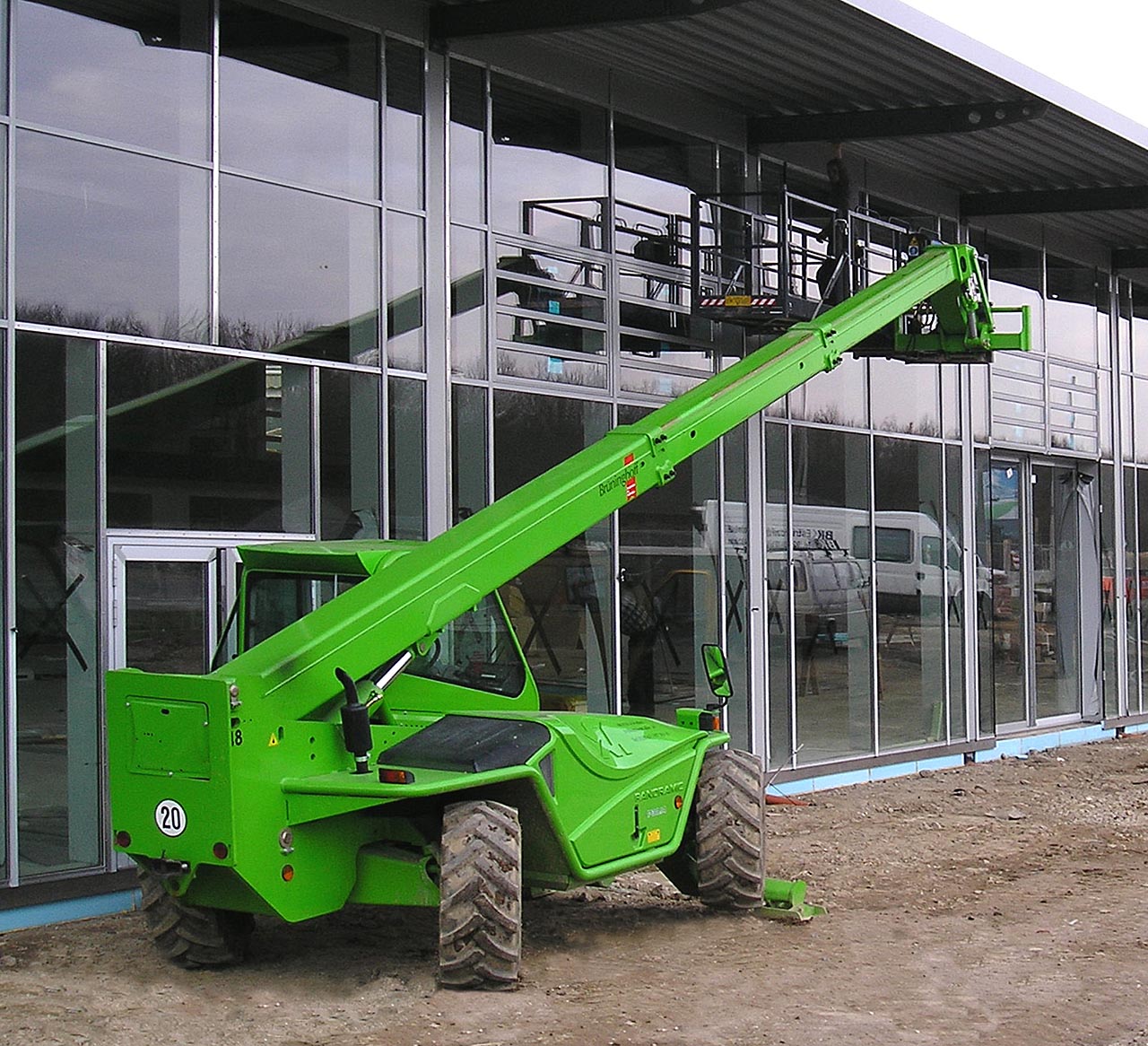

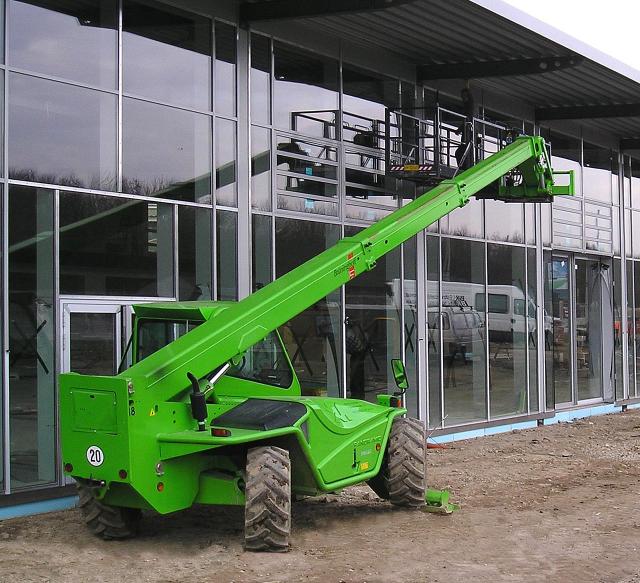

Neben der herkömmlichen Vorderachslenkung oder der Rundlenkung kann die Merlo P 38.13
auch auf Krabbenlenkung mit gleichem Lenksinn auf den Fahrachsen geschaltet werden.

Auf der diesjährigen ?bautec" ist Merlo mit einer Panoramic-Teleskopmaschine der kapazitiven Mittelklasse vertreten. Mit einer P 38.13, die maximal 3.800 kg tragen und mit ihrem dreischüssigen Teleskophubarm Hubhöhen von 12,6 m erreichen kann. Unter Einsatz ihrer beiden serienmäßigen Bugsstützpratzen ist sie in der Lage, immerhin Arbeitsplätze in dieser Höhe mit bis 3.500 kg wiegenden Materialgebinden beschicken. Unabgestützt noch mit 2.000 kg. In ihrer größten Ausladung von 8,6 m vor den Vorderrädern kann die P 38.13 noch mit 800 kg (abgestützt) oder 400 kg (unabgestützt) tragen.

In der Ausstattung mit einem 74,5 kW Turbodiesel hat die Maschine im sonst stufenlos regelbaren Hydrostatik-Fahrantrieb ein Zweistufengetriebe, in dessen Transportgang sie eine maximale Fahrgeschwindigkeit von 40 km/h erreicht.

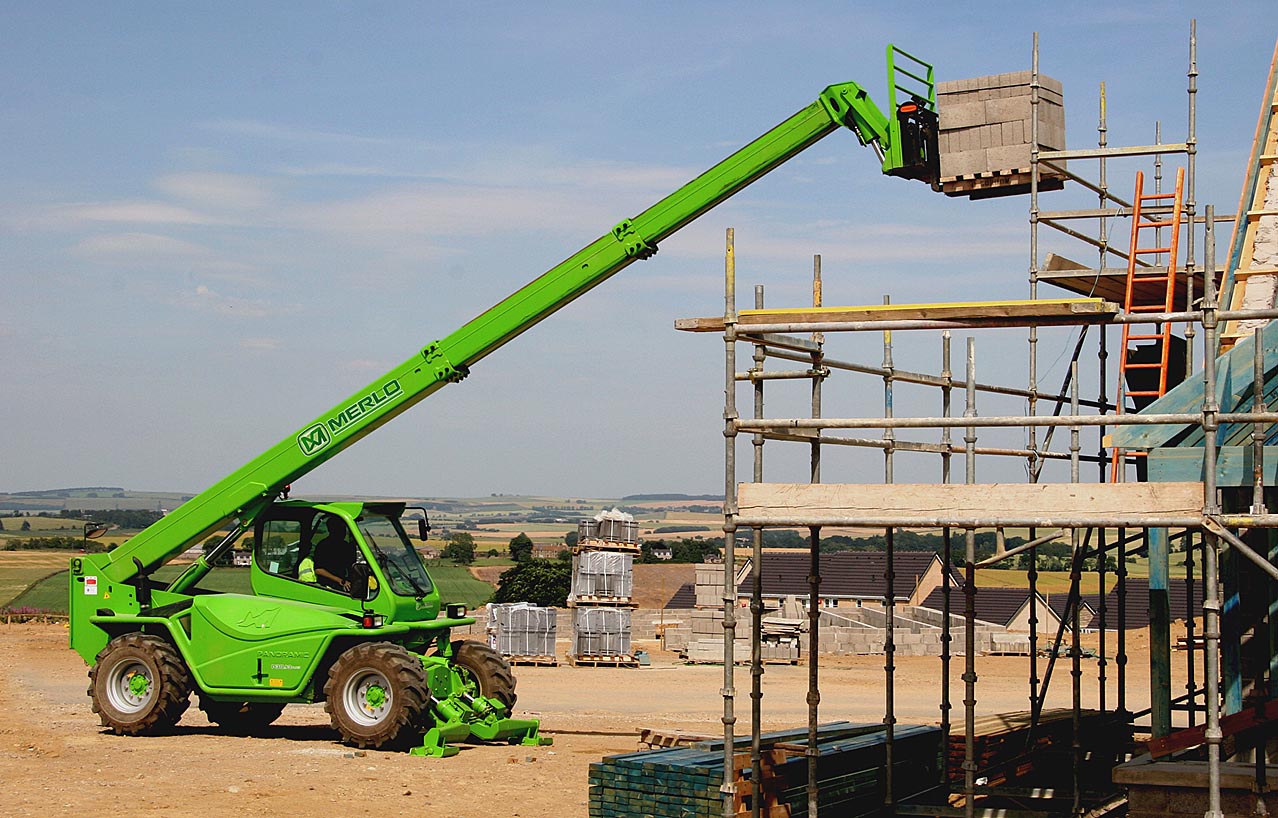

Merlo-Teleskopmaschinen, generelle Ausrüstungsträger, werden, wie hier die P 38.13, durch
Ausrüstungswechsel zu Spezialmaschinen.

Der permanente Allradantrieb der P 38.13 soll der Maschine in allen Betriebsbedingungen eine maximale Traktion für ein optimales Durchzug- und Steigvermögen im Gelände verleihen sowie im Arbeitseinsatz für hohe Schub- und Zugkräfte an den Arbeitsausrüstungen sorgen, was durch die als Sonderausstattungen angebotenen Differentialsperren an den Fahrachsen zusätzlich unterstützt wird. Portalachsen sorgen auch im weichen Gelände für eine in der Regel ausreichende Bodenfreiheit der Maschine.´

Für die Engraum-Manövrierfähigkeit ist die auf drei verschiedene Funktionen schaltbare Allradlenkung zuständig. Neben der herkömmlichen Vorderachslenkung kann die P 38.13 auch auf Rundlenkung ? dann haben die Räder an den beiden Fahrachsen einen entgegengesetzten Lenksinn ? oder auf Krabbenlenkung mit gleichem Lenksinn auf den Fahrachsen geschaltet werden. In der Rundlenkung beträgt der Wenderadius über die Stirnseiten der kurvenäußeren Räder 3.920 mm.

Die semistarre Aufhängung des Maschinenrahmens auf den Fahrachsen ermöglicht sowohl sein Querverschwenken bei stehender Maschine, um die Arbeitsausrüstungen bzw. die Hublasten optimal aufzunehmen oder zu positionieren, als auch den Ausgleich auf dem Baustellengelände stets vorhandener Querneigungen der Maschine.

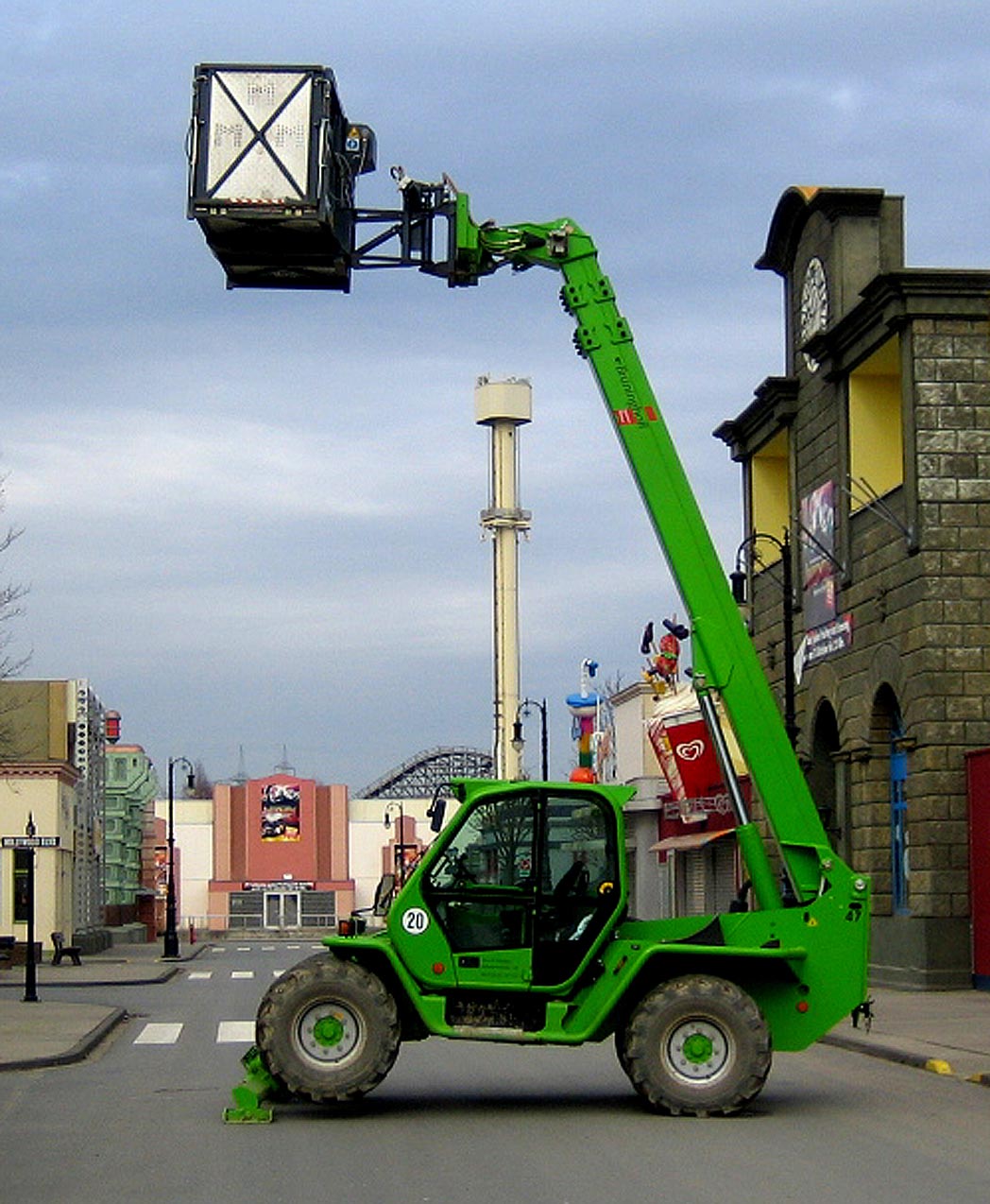

Maximale Fahrgeschwindigkeit von 40 km/h: P 38.13

Die Aufnahme und das Ablegen von Arbeitsausrüstungen erfolgt mit einer serienmäßigen Schnellwechseleinrichtung am Kopf des Teleskophubarmes und werden vom Fahrer (mit Ausnahme von eventuell zwischen der Trägermaschine und den Ausrüstungen nötigen Hydraulikverbindungen) aus der Fahrerkabine gesteuert.
Für diese Maschine ist als Sonderausstattung ein Schwingungsdämpfsystem am Hubzylinder verfügbar.

Ein Kontrollsystem aus Lastsensoren an den Fahrachsen überwacht permanent die Längsstabilität der Maschine und blockiert beim Erreichen eines voreingestellten Sicherheitswertes alle Hubarm- und Ausrüstungsbewegungen, die das an der Maschine angreifende Lastmoment vergrößern.

Die Merlo-Panoramic 38.13 ist auf der bautec in Berlin in Halle 25 auf Stand 158 zu sehen.

(Fotos: Merlo)

[Colourconcept 5.757]

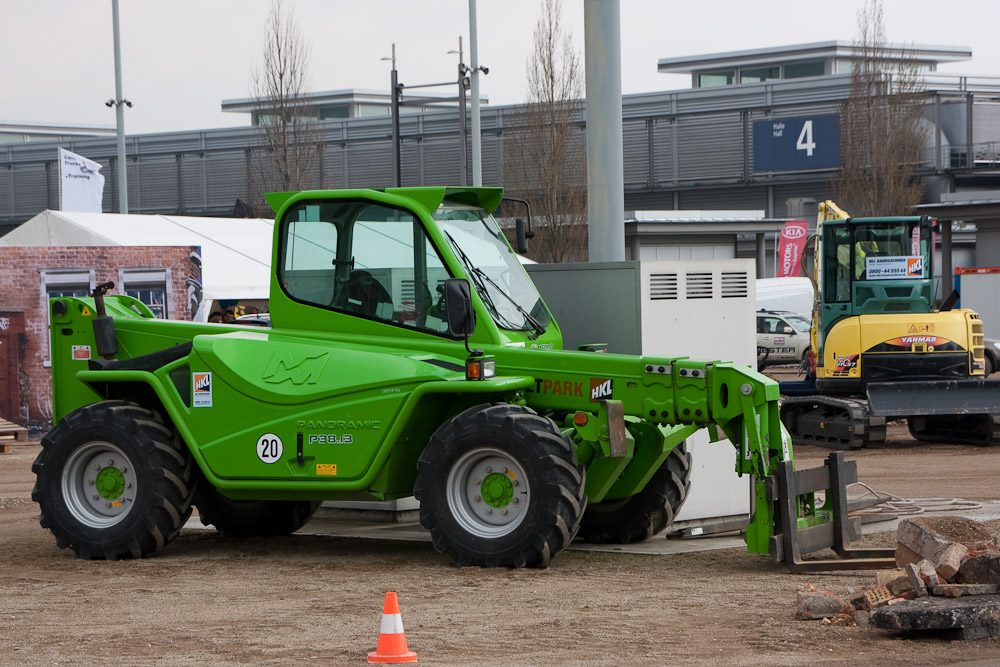

2008 auf der bautec in Berlin - 2010 auf der AMI in Leipzig. Diesmal allerdings nicht als Ausstellungsstück sondern zum Aufbau des Off-Road-Parcours auf dem Außengelände eingesetzt.

Merlo Panoramic 38.13 aus dem HKL Mietpark.
