Putzmeister nimmt neues Lackierzentrum in Betrieb

[Bauforum24 1.128]

Mit Investitionen in Höhe von 17,3 Mio. ? hat die Putzmeister AG ein neues, hoch modernes Lackierzentrum errichtet und im Sommer 2007 in Betrieb genommen . Grund für den Neubau war die inzwischen um 20 bis 30 % wachsende Jahresproduktion von Betonpumpen und Betonverteilermasten.

Mit dem neuen Lackierzentrum wird Putzmeister den Durchlauf der Maschinen und Anlagen deutlich beschleunigen. Die neue kombinierte Lackier- und Trocknungslinie (Länge 57 m, Breite 10 m, Höhe 8 m) kann sowohl in ihrer vollen Länge genutzt, als auch in drei einzelne Lackierkabinen mit je 19 m Länge betrieben werden. Um nicht zuletzt in Hinblick auf zukünftige Entwicklungen auch besonders große Verteilermaste komplett ausfalten und innerhalb der Anlage lackieren zu können, lässt sich das Kabinendach auf seiner gesamten Länge öffnen.

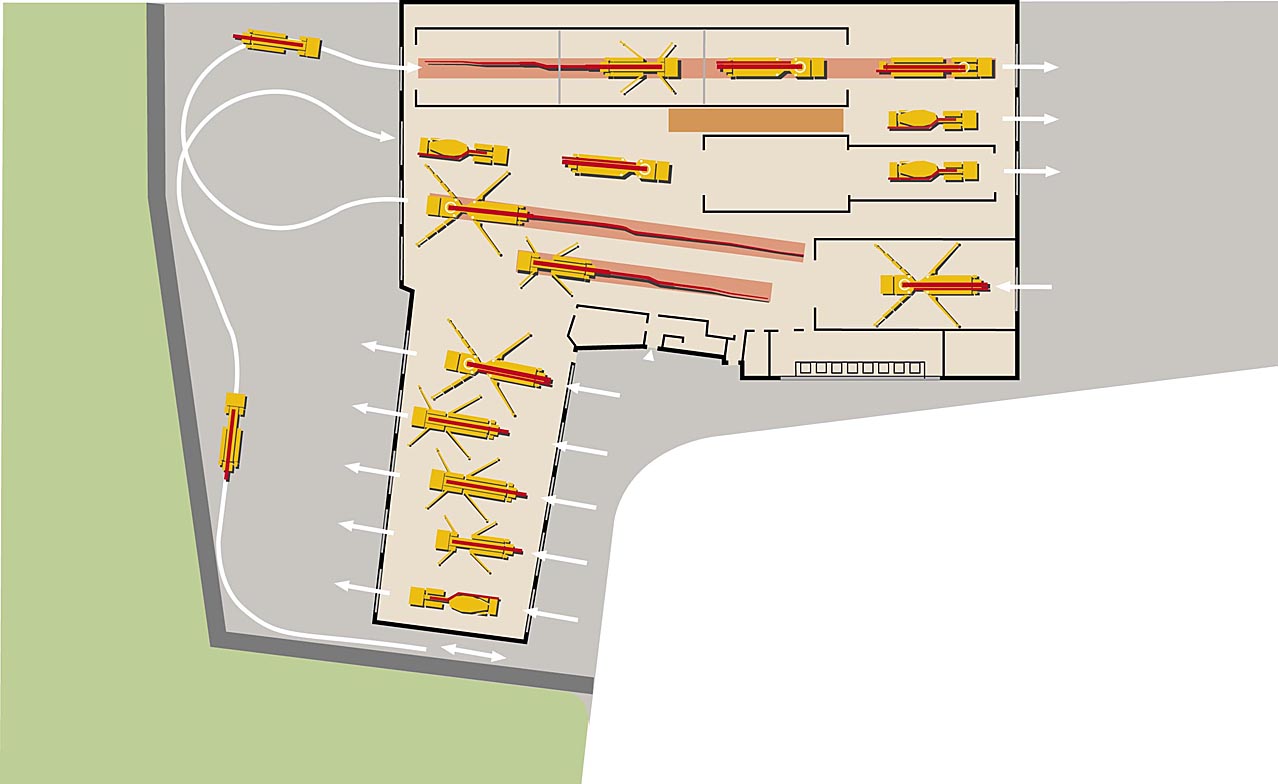

Schematische Darstellung des neuen PM-Lackierzentrums mit separaten Bereichen zum
Waschen der Maschinen und zur gleichzeitigen Lackiervorbereitung mehrerer
Großmast-Betonpumpen.

Aufgrund der Größe der Lackierkabine war ein besonderes Lüftungskonzept erforderlich. So wandern die Lüftungszonen mit den Lackierern entlang der Betonpumpen und Maste. Um diesen Prozess zu automatisieren, werden die Lackierer von einem Laserscannen ?abgetastet", so dass die Lüftungszonen entsprechend den Bewegungen des Personals um die zu lackierenden Fahrzeuge und Komponenten herum wandern. In der Praxis bedeutet dies vorbildliche Arbeitsbedingungen für die Mannschaft und eine automatische Energieeinsparung von 50% gegenüber herkömmlicher Technik.

Die Lackierkabinen des in Rekordzeit errichtete Komplexes (nur 15 Monate Bauzeit einschließlich Erdarbeiten und Innenausbau) unterschreiten deutlich die strengen Vorschriften in Bezug auf Lösemittelemissionen und Abscheiden von Feststoffpartikeln. Die Kabinen sind so ausgelegt, dass auch zukünftige, noch lösungsmittelärmere Lacke wie Very High-Solid und wasserlösliche Systeme eingesetzt werden können. Die Beheizung und Trocknung erfolgt durch umweltfreundliche Gasflächenbrenner mit einem Wirkungsgrad von über 99 %. Über einen Wärmetauscher wird ein sehr hoher Anteil der eingesetzten Energie zurück gewonnen.

Dreidimensional verfahrbare Arbeitsplattformen ermöglichen es den Lackierern, alle Bereiche der Autobetonpumpen und Verteilermaste in ergonomischer Körperhaltung zu erreichen. Die Steuerung übernehmen sie selbst per Hand- und Fußbedienung.

Integriert ist das neue Lackierzentrum in einem weitläufigen, 17 m hohen Hallenkomplex mit ca. 4.900 m² Nutzfläche. Hier werden sämtliche für die Lackiervorbereitung nötigen Arbeiten (Schleifen, Maskieren, Ausfugen von Schweißnähten etc.) witterungsgeschützt durchgeführt. Im neuen Hallenbau befindet sich u.a. ein moderner Abdampf- und Waschplatz, jeweils eigene Bereiche zur Lackiervorbereitung der gestreckten Betonverteilermaste und der Fahrzeugaufbauten sowie großzügige Sozialräume. An die riesige Halle schließt sich eine rund 1.000 m² große überdachte Rangierfläche an.

Insgesamt wird das neue PM-Lackierzentrum nicht nur die Durchlaufzeiten beschleunigen, sondern auch die Qualität der Lackierungen weiter verbessern. Damit hat Putzmeister nach dem Ausbau seiner Produktionsstätten im In- und Ausland jetzt auch im Bereich der Oberflächenbehandlung seine Kapazitäten um 100% erhöht.

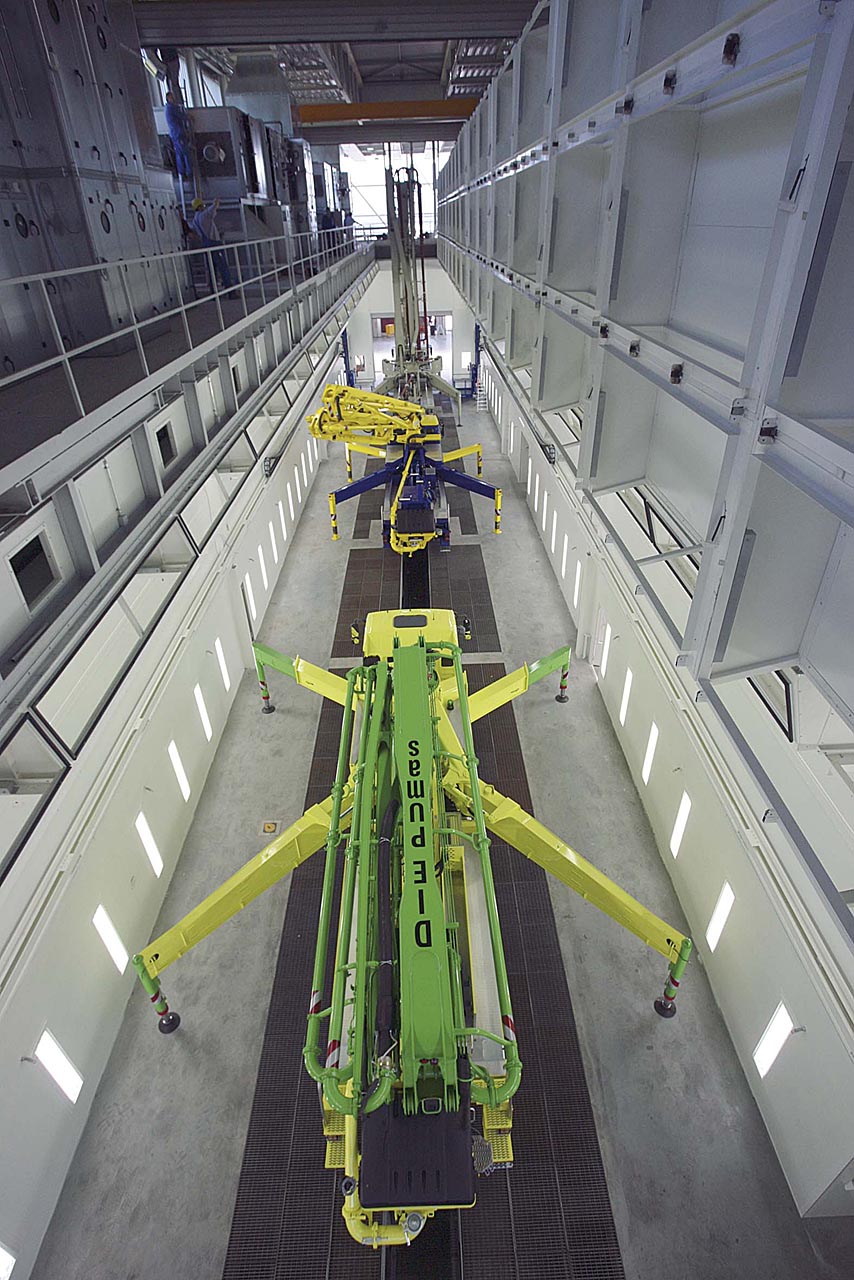

Blick in die 57 m lange Putzmeister Lackier- und Trocknungslinie.

(Foto/Grafik: Putzmeister)
