LIEBHERR 12K

[Holger1974 40]

Was hatte es mit dieser - ich nenne es mal - umgekehrte Bauform des Auslegers mit sich? schmale Seite unten, breite Seite oben?

[Torsten K 58]

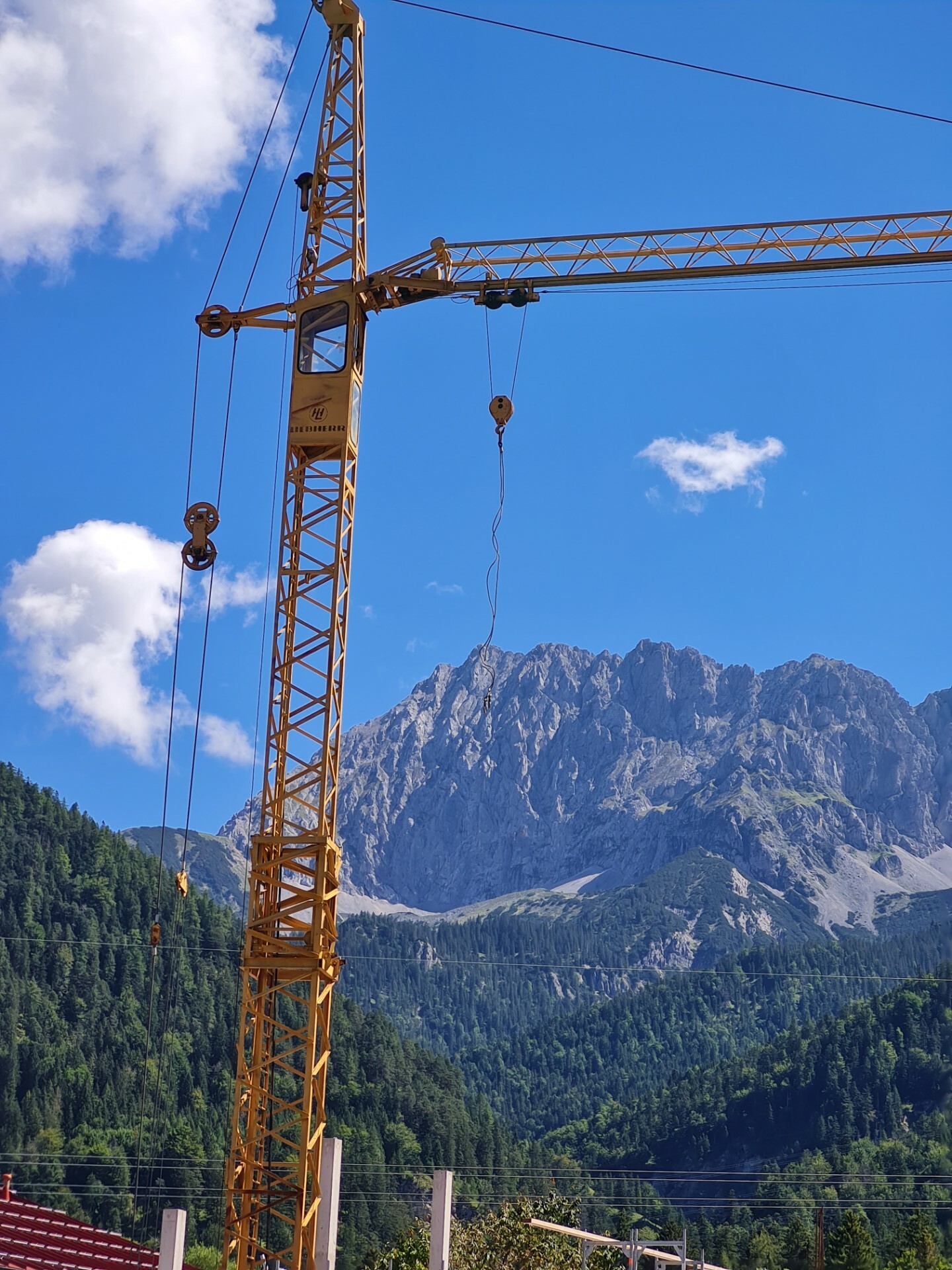

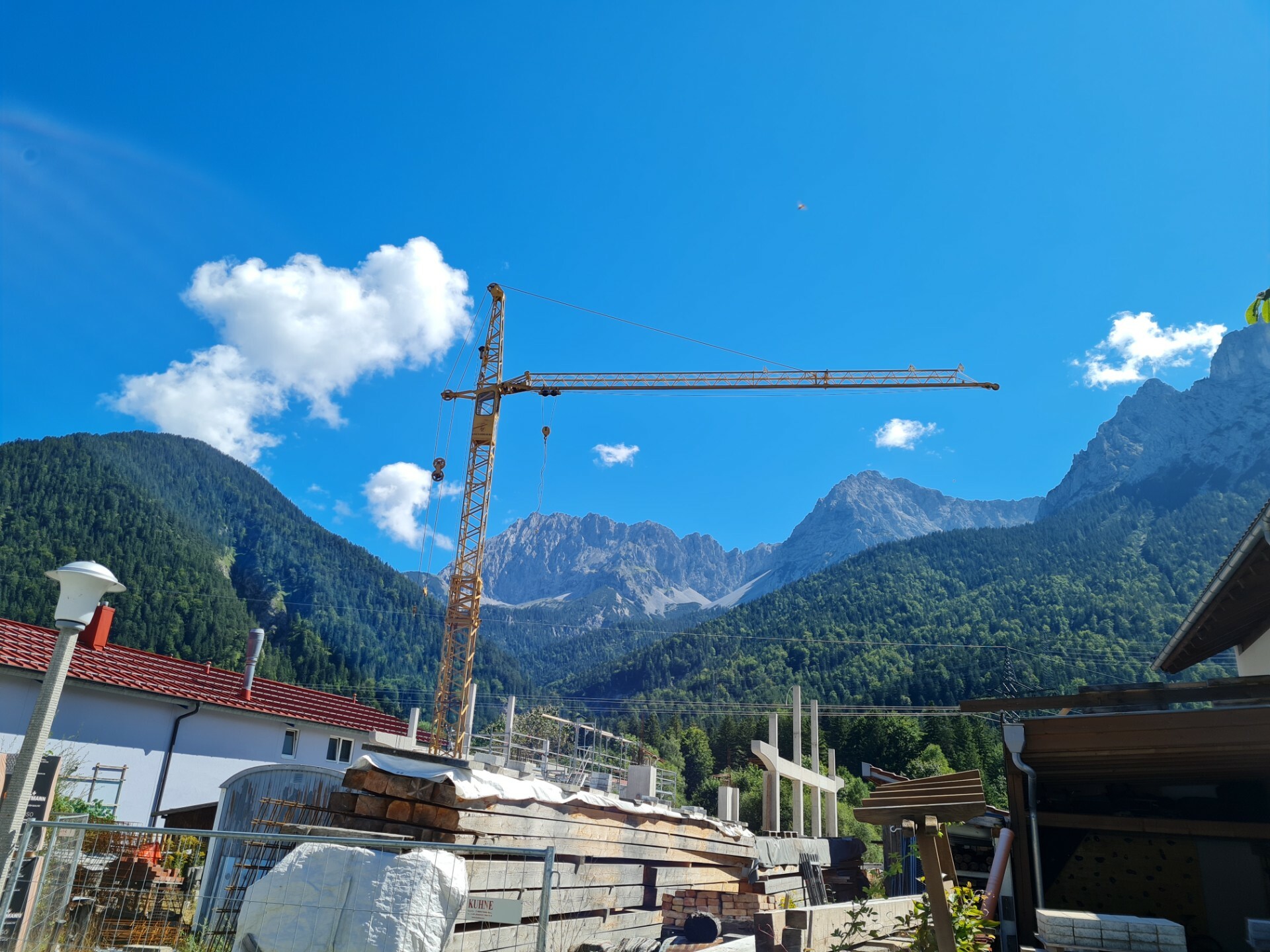

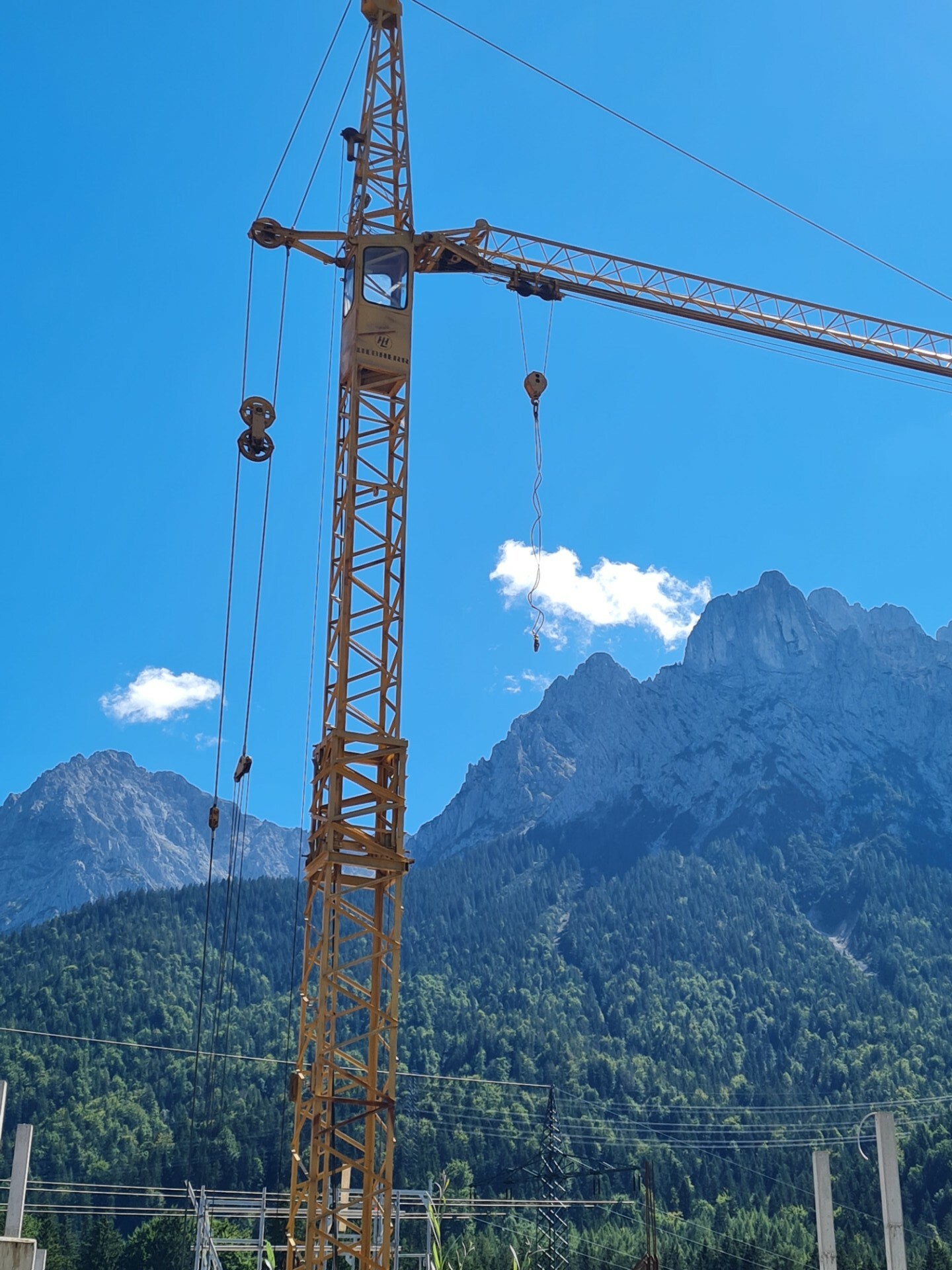

Diesen top gepflegten 12 K hab ich letztes Jahr auf einem Lagerplatz in Bayern entdeckt.

Zu dem umgekehrte Auslegerprofil kann ich nur vermuten, dass das einfach vom Konstrukteur so vorgesehen war.

Kroell hatte das ja auch so bei einigen Modellen, selbst beim K 10000.

bearbeitet 21. August 2024 von Torsten K

[Maurermichl 8]

Der "umgedrehte" Ausleger stellt für die Kranform des einfach abgespannten Auslegers ohne Luftmontage schlicht den wirtschaftlicheren Querschnitt dar.

Warum? Das hat zwei hauptsächliche Gründe:

1. Statik: Im Höchstlastbereich, wenn die Katze zwischen der Anlenkung am Turm und der Abspannung fährt, tritt an der Oberseite des Auslegers Druck auf, während der Untergurt auf Zug beansprucht ist. Druckbelastete Querschnitte neigen aber zum Ausknicken, müssen daher entweder dicker sein oder seitlich stabilisiert werden. Da ist der Zweipunkt-Obergurt schlicht im Vorteil.
2. Stahlbau: Der Untergurt besteht aus einem handelsüblichen H-Walzprofil, die Laufkatze fährt auf dem Unterflansch dieses Profils. Einfacher geht's nicht.

Mit dem Aufkommen mehrfach abgespannter Ausleger und der Luftkinematik sowie neuerer Schweißmethoden und der allgemeinen Verwendung von Hohlprofilen traten die einstigen Vorteile aber in den Hintergrund. Außerdem ist die Seitensteifigkeit bei einem auf der Basis liegenden Dreieck höher, was die Pendelruhe positiv beeinflusst.

[DSc 0]

Benötige einen Stromlaufplan von einen 27K. Bitte zur Verfügung stellen. Vielen Dank.



[Torsten K 58]

vor 11 Stunden, DSc schrieb:

Benötige einen Stromlaufplan von einen 27K. Bitte zur Verfügung stellen. Vielen Dank.

Wäre an sich ganz nett, sich kurz vorzustellen.

Außerdem haben wir hier eine Sortierung der Themenbereiche.

Hast du eine spezifische Frage zum 27 K zum Thema Elektrik?
