Fumakilla
Grad bei eBay endeckt... einen ADK Panther 63 E....einen echten , kein Model wink.gif

Share this post


Link to post
Share on other sites

Registriere dich um diese Anzeige nicht mehr zu sehen.

Kami
@rakun: ich bräuchte technische daten und wartungs/bedienungsanleiotungen - kannst du mir da helfen?


GRuss

Kami

Share this post


Link to post
Share on other sites
ptlbahn

@ptlbahn

Diko-Material habe ich sehr viel (auch technische Zeichnungen).
Was brauchst Du genau.

Gruß

Ralf


Ich will einen solchen Kompressor mit beweglichen Klappen in Ätztechnik für 1:160/120/87 und eventuell anderen Maßstäben als Bausatz fertigen. Von daher brauche ich Maße und details die für solche Fahrzeuge zum nachbauen nötig sind. Ich weiß, das es ein Gußklotz von Jano gibt, aber beim Betrieb auf Baustellen wurde er ja fast immer offen betrieben, so das der von Jano eigendlich nur zum rumfahren geeignet ist.

Was gab es de´nn da noch so von der Firma?

Hier kanst Du mal schauen, was ich bis jetzt an dingen in Ätztechnik fabriziert habe:

www.ptlbahn-shop.de

Edit:
Und hier 2 Bilder von einem angefangenem Projekt in 1:160:

http://www.ptlbahn-shop.de/ADK1.jpg
http://www.ptlbahn-shop.de/ADK3.jpg Edited by ptlbahn

Share this post


Link to post
Share on other sites
unex
Hier einige Angaben zum Dieselkompressor DIKO 4/8

Hersteller : VEB Zwickauer Maschinenfabrik

Länge : 3700 mm

Breite : 1755mm

Höhe : 1730mm

Motortyp : Viertakt-Dieselmotor 3 KVD 14,5 SRL

mfg lothar

Share this post


Link to post
Share on other sites
rakun

Ich will einen solchen Kompressor mit beweglichen Klappen in Ätztechnik für 1:160/120/87 und eventuell anderen Maßstäben als Bausatz fertigen. Von daher brauche ich Maße und details die für solche Fahrzeuge zum nachbauen nötig sind.


Hallo ptlbahn,

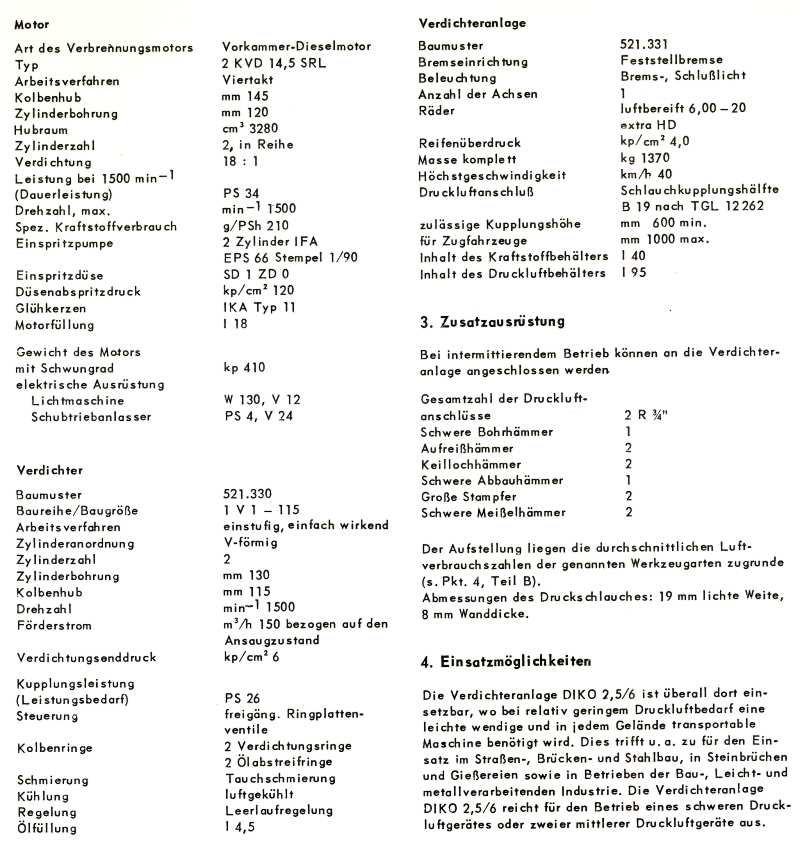

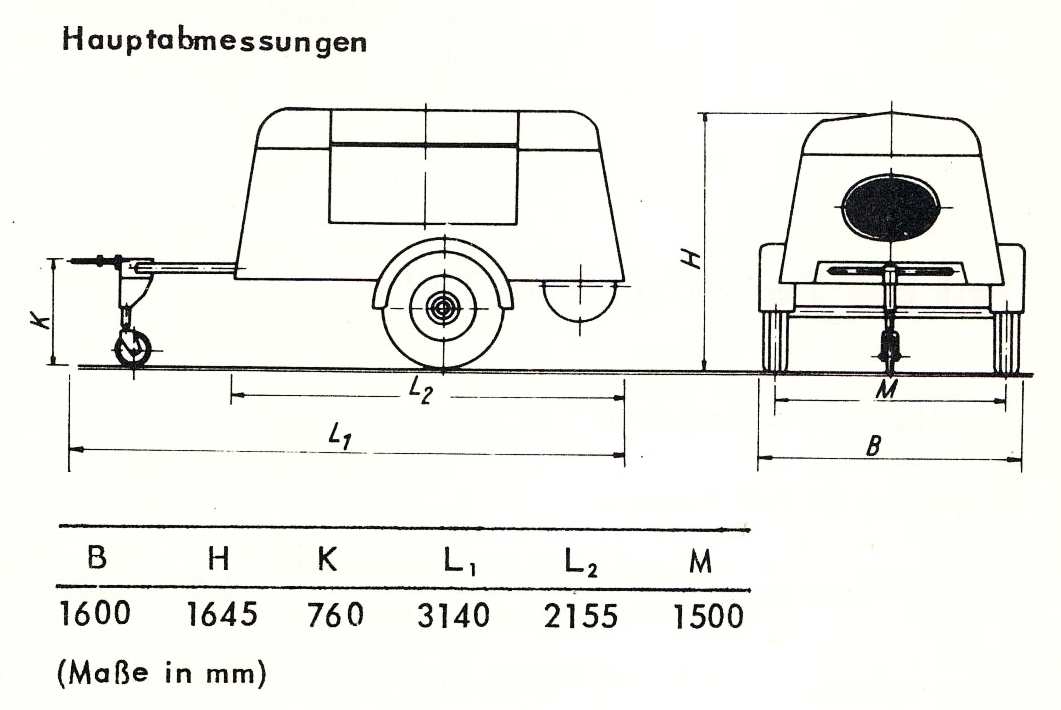

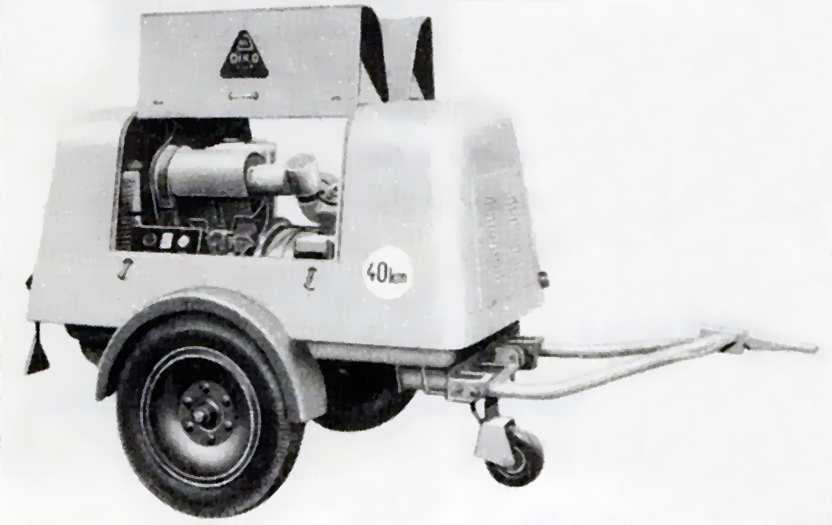

wie versprochen Daten, Bild und Zeichung von einem DIKO 2,5/6
Anderer DIKO folgt noch

Gruß

Ralf

2009/06/post-10075-1244221795_thumb.jpg

2009/06/post-10075-1244221815_thumb.jpg

2009/06/post-10075-1244221835_thumb.jpg
