Hochhausbau in Madrid, Spanien mit PERI Selbstkletterschalung

[Bauforum24 1.130]

Der spanische Wolkenkratzerkomplex Cuatro Torres im August 2006:
Der Torre Repsol und der Torre de Cristal haben die 100-Meter-Marke überschritten; der Torre Espacio ist mit über 150 Metern bereits im Endspurt. Für die höchst unterschiedlichen Anforderungen bot PERI mit der Selbstkletterschalung ACS eine jeweils andere, passende Lösung.

Selbstkletterschalung PERI ACS erfüllt unterschiedliche Anforderungen im Wochentakt

In der spanischen Hauptstadt Madrid entsteht mit ?Cuatro Torres' derzeit ein Hochhauskomplex. Zu dem Ensemble gehören der Torre Espacio, der Torre de Cristal und der Torre Repsol. Die imposanten Türme brechen dabei sämtliche spanischen Höhenrekorde, bestechen aber auch durch eine unterschiedliche, charakteristische Architektur.

Der Weißenhorner Schalungs- und Gerüsthersteller PERI bot auf der Basis der ACS-Selbstkletterschalung für die höchst unterschiedlichen Anforderungen die jeweils passende Lösung. Unabhängig von Kran und Wetter kann damit der Arbeitsrhythmus kontinuierlich beibehalten und somit eine hohe Produktivität erzielt werden. Die Träger-Wandschalung PERI VARIO GT 24 und viele weitere PERI Schalungs- und Gerüstsysteme ergänzen dabei die Schalungslösung sinnvoll.

Torre Espacio

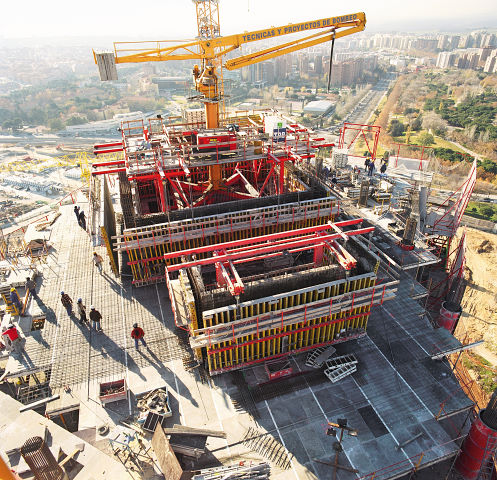

Der Torre Espacio weist mit über fünfzig Stockwerken eine Gesamthöhe von 223 Metern auf. Um die drei zentral angeordneten Kerne geht der anfänglich quadratische Grundriss in eine elliptische Form über. Der rechteckige Mittelkern mit 15 mal 10 Metern weist variierende Wandstärken zwischen 40 cm und 1,00 m auf. Eingefasst wird er dabei von zwei U-förmigen, 30 cm starken Seitenkernen. Während bei den beiden seitlichen Kernen die 120 m² VARIO-Wandschalung an einer einzigen PERI ACS G Selbstklettereinheit (G=Galgen) montiert sind, waren beim Mittelkern zusätzliche Anforderungen zu erfüllen. Mit dem PERI ACS P System (P=Plattform) ist die Baustelle in der Lage, mit einem Klettervorgang gleichzeitig 450 m² Wand- und Deckenschalung sowie die Unterzugschalung zu positionieren. Auch der zentrale Betonverteiler kann mit der ACS P geklettert werden; eine spezielle Stahlkonstruktion sorgt für die sichere Lastableitung über die ACS in das Bauwerk.

Torre de Cristal

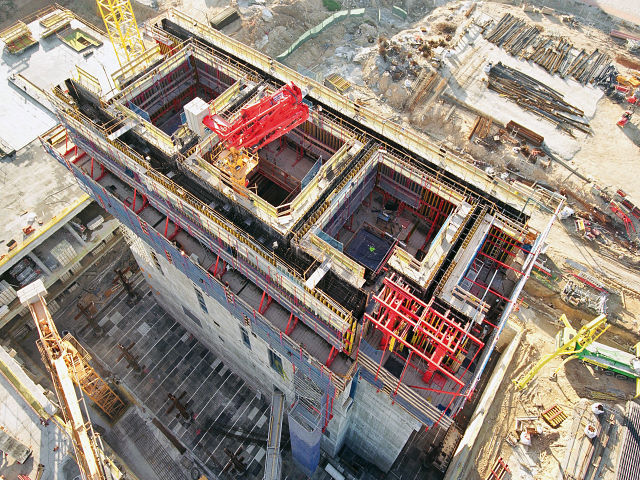

Der 249 m hohe Torre de Cristal stammt aus der Feder des argentinischen Architekten César Antonio Pelli, der bereits die Petronas Towers in Malaysia entworfen hat. Das vor zehn Jahren höchste Gebäude der Welt wurde bereits mit PERI ACS Selbstkletterschalung errichtet. Beim Kern des Torre de Cristal sind gleich alle drei Varianten des modularen ACS Systems im Einsatz. Denn ACS R (R=Regulär), ACS P (Plattform) und ACS G (Galgen) können für einen möglichst optimalen Arbeitsablauf nebeneinander arbeiten und dort, wo nötig, sinvoll kombiniert werden. Insgesamt 1.150 m² VARIO Wandschalung sowie der Betonverteiler sind dabei auf zehn Klettergruppen verteilt. Nach oben hin verjüngen sich die Wandstärken von 120 cm auf 70 cm. Spezielle Adapter sorgen dafür, dass diese Versprünge problemlos überklettert werden konnten. Die Cristal-Außenfassade erfährt in den oberen Levels auf Grund einer kontinuierlichen Grundrissänderung an allen vier Kanten einen schrägen Anschnitt, der das Gebäude wie einen geschliffenen Kristall erscheinen lässt. Auch der Kern erfährt dabei über drei Stockwerke hinweg eine Verjüngung des Grundrisses. Die Anpassung an die veränderliche Geometrie mit den daraus resultierenden, geneigten Wänden erfolgt bei der PERI ACS und der VARIO GT 24 im System.

Torre Repsol

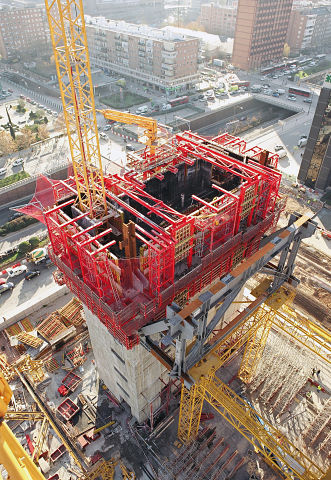

Mit exakt 250 Metern dominiert der Torre Repsol den neuen Hochhauskomplex und wird damit auch das höchste Gebäude Spaniens. Norman Foster, der renommierte englische Architekt und Pritzker-Preisträger, sah für dieses Bauwerk zwei außen liegende Stahlbetonkerne vor. Jeder Kern ist mit sieben Aufzügen, Treppe und Versorgungsschacht bestückt. Zwischen den beiden markanten Außensäulen sind die Geschossebenen wie in einem Regalsystem angeordnet. Drei zwischenliegende Stahlbau-Plattformen tragen jeweils elf bis zwölf Geschosse. Die VARIO GT 24 Träger-Wandschalung und die PERI ACS Selbstkletterschalung passen sich dem stark gegliederten Grundriss mit Wandstärken zwischen 30 cm und 2,00 m optimal an. Bei der Einsatzplanung mussten die PERI Ingenieure auch den im Kern positionierten Baustellenkran berücksichtigen.

Vom Aufnahmerahmen für den Betonverteiler bis zur untersten, abgehängten Nachlaufbühne für die Stahl-Einbauteile weist die ACS Einheit im Bereich der Aufzugschächte eine Gesamthöhe von immerhin 25 Metern auf. An beiden Kernen erreicht die Baustelle mit der PERI Kletterlösung für die 4,70 m hohen Regelgeschosse den angestrebten Wochentakt.

Straffer Zeitplan

Die Fertigstellung aller Gebäude ist zwischen Mai 2007 und Anfang 2008 geplant. Um diesen straffen Zeitplan einhalten zu können, werden auf der Großbaustelle zusätzlich zur ACS und VARIO weitere PERI Schalungssysteme effizient eingesetzt. Die alu-leichte Paneel-Deckenschalung PERI SKYDECK zum Beispiel, die sich mit dem Fallkopf nach kürzester Zeit ausschalen lässt. Damit sind Träger und Paneele bereits zwei Tage nach dem Betonieren frei für den nächsten Takt. Auch das PERI UP Rosett Modulgerüstsystem konnte seine Vielseitigkeit unter Beweis stellen: Als typengeprüftes Traggerüst zur sicheren Lastabtragung bei großen Höhen sowie beim Einsatz als gegenläufige Gerüsttreppe.
