Neue M 20-4 ZR Autobetonpumpe von Putzmeister AG

[Bauforum24 1.127]

Flexibler 20-Meter - ?Vierling? ? Universelle Autobetonpumpe mit nur 3,9 m Ausfalthöhe


Mit dem neuen Typ M 20-4 ZR ergänzt die Putzmeister AG ihr Angebot an kompakten Autobetonpumpen, die sich selbst auf engstem Raum noch einsetzen lassen. Besonders auffallend an der Maschine ist der 4-fach gefaltete Betonverteilermast nach dem ?Z-Roll??Prinzip. Bisher wurde diese Mastfaltungs-Art nur bei größeren Autobetonpumpen realisiert, z.B. bei den Typen M 24-4 ZR und M 31-5 ZR.

Eine extrem niedrige Ausfalthöhe und ein respektabler Arbeitsbereich sind die Stärken des neuen
Putzmeister M 20-4 beim Betonieren in niedrigen Hallen, Tunneln oder Unterführungen.

Das Prinzip der Mastfaltung und die geringe Fahrzeughöhe von nur 3,33 m lässt leicht erkennen, für welche Betonieraufgaben der neue M 20-4 ?Z-Roll?-Falter konzipiert wurde. Es sind in erster Linien Baustellen, die bisher mit herkömmlichen Autobetonpumpen nicht bedient werden konnten. Beispielsweise enge Hinterhöfe von Wohn- und Gewerbegebieten sowie Räume mit weniger als 4 m Höhe. Und es sind Bau- und Sanierungsvorhaben in niedrigen Hallen, Tunneln oder Unterführungen.

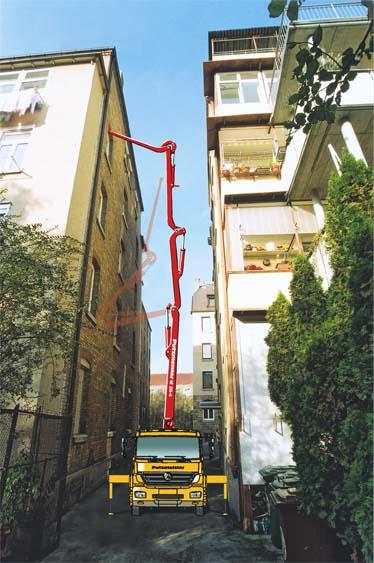

Die Simulation zeigt deutlich, unter welch beengten
Platzverhältnissen (z.B. in Durchfahrten, Hinterhöfen
etc.) man mit dem Betonverteilermast M 20-4 arbeiten
kann.

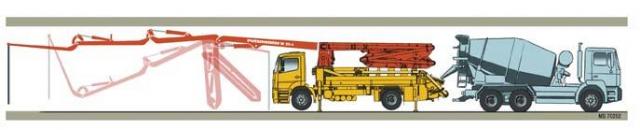

Selbstverständlich lassen sich genauso gut auch ?normale? Baustellen bedienen. Denn bei Betonagen im Hochbau eignet sich der 20-Meter-Mast hervorragend als Rohrbrücke, der sich - praktisch ohne Verlust an Reichhöhe ? bis ins 6. Stockwerk (übliche Geschoßhöhe ca. 2,7 m ) horizontal abwinkeln und durch Fenster oder sonstige, selbst kleinste Mauerwerksöffnungen einfädeln lässt.

Lediglich 3,9 m beträgt beim neuen ?Vierlings? M 20 ZR die Ausfalthöhe. Neben dem speziell entwickelten Verteilermast berücksichtigt auch der neu konzipierte Unterbau die neuesten Erkenntnisse beim gewichtsoptimierten Stahlbau. Bei einer vorderen Abstützbreite von nur 3,2 m (hinten innerhalb der Fahrzeugbreite von 2,5 m), lässt sich die kompakte Autobetonpumpen sogar in schmalen Durchfahren abstützen und ausfalten. Kurz ? der Platzbedarf zum Aufstellen des M 20-4 ist nicht größer als die Fläche, die die Maschine bei geöffneten Fahrerhaustüren einnimmt.

Der äußerst flexible Betonverteilermast verfügt serienmäßig über eine 125 mm Förderleitung in besonders verschleißfester, 2-lagigen Ausführung . Als Kernpumpe empfiehlt Putzmeister ein Aggregat mit 1.400 mm Hub und 230 mm Förderzylinder-Durchmesser, das für Fördermengen bis 90 m³/h bzw. Pumpdrücke bis 78 bar ausgelegt ist. Die Auslieferung beginnt im Frühjahr 2006.

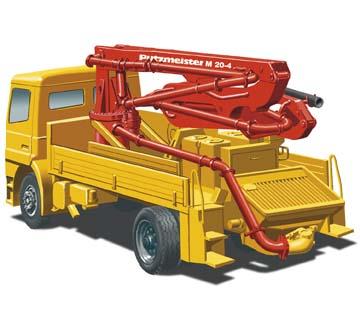

Modellansicht der kompakten und äußerst vielseitig
einsetzbaren neuen Autobetonpumpe M 20-4.


Der kurze Radstand von nur 4,5 m sorgt für einen äußerst kleinen Wendekreis. Bei einem zulässigen Gesamtgewicht des 2-Achs-Chassis von unter 18 t und einem tatsächlichen Leergewicht (fahrzeugabhängig) von ca. 15 t, verfügt der M 20-4 noch über erhebliche Gewichtsreserven. Das ermöglicht dem kleinen ?Vierling? das Mitführen von zusätzlichen Schläuchen und Rohren, so dass der Arbeitsbereich der Maschine noch deutlich erweitert wird.
