Hallo zusammen,

bin neu hier und hätte mal eine Frage zu einem Radlader AR61B.
Den habe ich kürzlich erworben und hat seinen Dienst bisher gut verrichtet. In letzter Zeit hat er immer mal rumgemuckt beim rückwärts fahren.
Ein Wackeln an den Kabeln im Bereich Fahrpumpe/Magnetventile hat meistens geholfen und der Lader ist wieder rückwärts gefahren.
Gestern bin ich auf die Suche gegangen und habe gleich gesehen, dass mein Vorgänger wohl auch schon Probleme hatte. Er hat im Bereich Magnetventile/Fahrpumpe
unten ein Loch in den Stahlboden gebrannt und dieses mit einer Stahlplatte verschlossen 😀
Nach Entfernen der Stahlplatte konnte ich die zwei Magnetschalter bzw. Stecker für vorwärts/rückwärts sehen und habe gleich bemerkt, dass die Stecker schon mit Kabelbinder fixiert worden sind, weil die Befestigungsschrauben von den Stecker nicht mehr vorhanden sind bzw. abgerissen wurden.
Der Wackelkontakt liegt also an den Steckern. Ich habe dann versucht, die sehr porösen Kabel neu zu verbinden und evtl. mit Kontaktspray Abhilfe zu leisten.

Im Rückwärtsstecker ist mir aufgefallen, dass ein Kabel lose war, welches ich nicht richtig zuordnen kann. Insgesamt gehen 3 Adern an die zwei Stecker für vorwärts und rückwärts. Zwei Adern gehen an den Rückwärtsstecker und eine Ader an den Vorwärtsstecker. Dann gibt es noch eine Ader vom Rückwärts- zum Vorwärtsstecker.

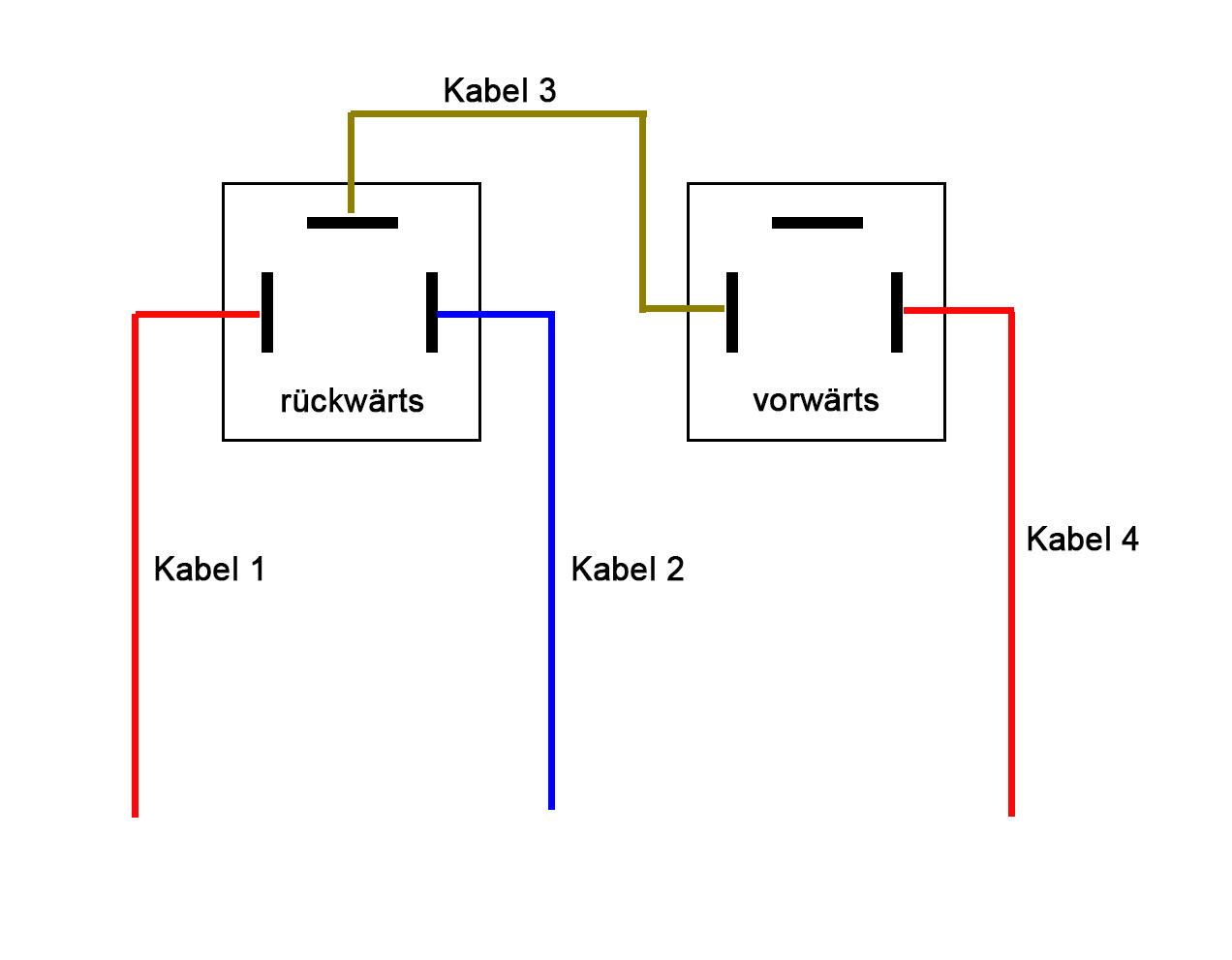

Ich habe mal ein Bild angehängt, um dies deutlicher zu machen. Stimmt die Belegung so? Hat jemand evtl. ein Schaltbild?
Auf der Zeichung habe ich die Kabel benannt. Das "Kabel 3" war in dem Stecker lose. Das kommt doch auf den dritten Pol vom Stecker, oder?
Sehe ich das richtig, dass an den Steckern jeweils einfach nur für vorwärts/rückwärts die Bordspannung anliegt? Gibt es da eine Abhängigkeit am Vorwärtsstecker vom Rückwärtsstecker oder warum kommt die eine Ader vom dritten Anschluss vom Rückwärtsstecker?

Ich werde mir auf jeden Fall neue Stecker zulegen, die hoffentlich das Kontaktproblem lösen. Befestigen muss ich auch die neuen Stecker wieder mit Kabelbinder,
da die Schraube nicht mehr funktionieren wird.

Vielen Dank schonmal für Tipps und Hilfe.
