Guest blackcorner Posted June 2, 2006 Posted June 2, 2006 Nun kommen wir zur genaueren Ansicht des Auslegers. Bei den beiden Bildern ist gut zu erkennen der markante "Knick" in dem Ausleger, was dazu führt das der Ausleger beim betrachten komisch aussieht. Quote
Guest blackcorner Posted June 2, 2006 Posted June 2, 2006 Hier kann man den sogenannten "Knick" genau sehen. Hier ist der Übergang von breiten, (Oberer Teil)Ausleger in den schaleren (Unteren Teil) Ausleger. Quote

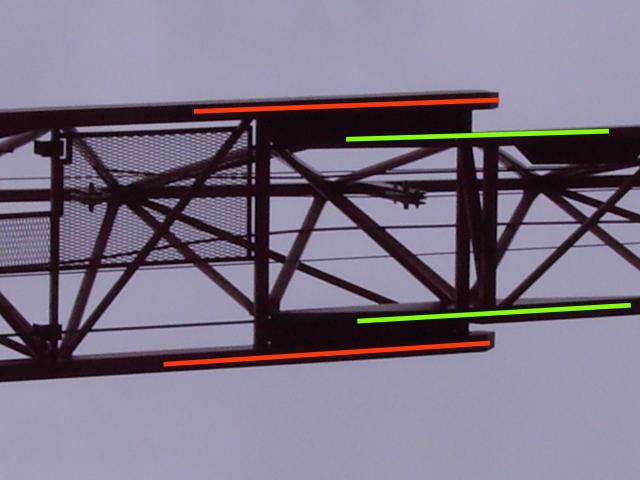

Guest blackcorner Posted June 2, 2006 Posted June 2, 2006 (edited) Der Übergang, vom breiten (Orange) Ausleger in den schmalen Ausleger, von unten (Gelben) betrachtet. Edited June 2, 2006 by blackcorner Quote

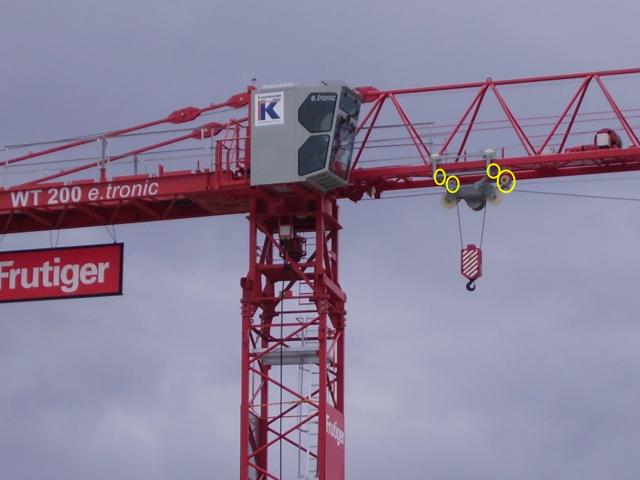

Guest blackcorner Posted June 2, 2006 Posted June 2, 2006 Nun kommen wir zur Laufkatze. Das die Laufkatze von dem breiten Ausleger in den schmalen, unten liegenden Ausleger fahren kann, wurden der Laufkatze unterhalb der "Standardlaufräder" noch mal vier Laufkatzelaufräder, angebracht. (Gelb Markiert) Quote

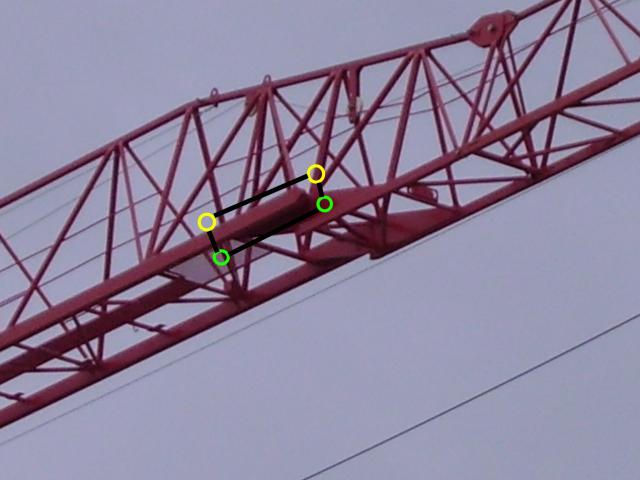

Guest blackcorner Posted June 2, 2006 Posted June 2, 2006 Das man von der Seite her sehen kann wie die Laufkatze vom breiteren Teil des Auslegers, in den schaleren, unterliegenden Ausleger fahren kann, musste ich ein Skizze erstellen. So könnt Ihr sehen wie dies geschieht. Gelbe kreise zeigen die Oberen Laufräder der Laufkatze. Die grünen Kreise zeigen die unteren Laufräder, der Laufkatze an. Quote
