BV Lenbach Gärten in München


Gast Tom

Recommended Posts

Für das BV. Lenbach Gärten in der Münchner City zwischen Alter Botanischer Garten und dem Kloster St. Bonifaz ist vorgesehn das ab dem Jahre 2007 auf dem alten ehemaligen Gelände der Ludwig- Maximilians- Universität um die 1200 Menschen Arbeiten und Wohnen werden auf einem Ensemble aus Hotel, Büro und Wohngebäuden. Für den Spezialtiefbau ist Bilfinger Berger ST zuständig dessen Leistungen aus Spundwand und Überschnittene Pfahlwand in Teilbereichen herzustellen. Bauer ST führte als Nachunternehmer Mixed In Placed aus. Alpine Bau Deutschland ist für den kompletten Hochbau zuständig.
Die nachfolgenden Bilder zeigen die Fertige unterschiedliche Baugrubenbumschliessung.

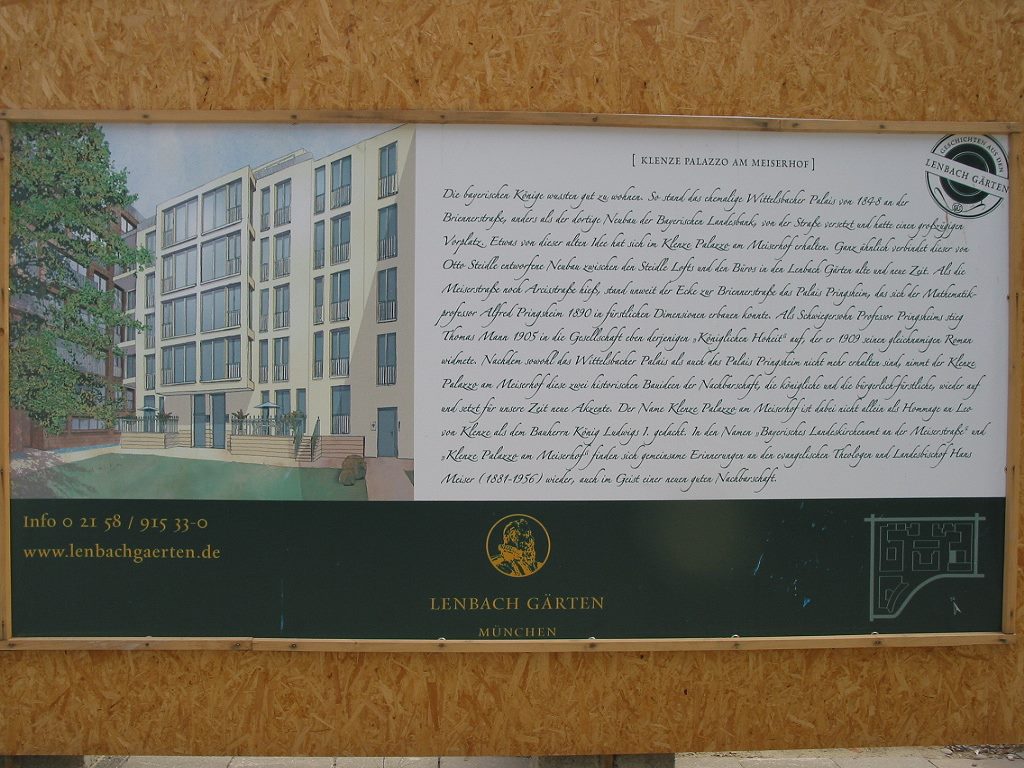

doch bevor es losgeht noch ne kurze Bildliche Darstellung durch Schautafeln wie das gesamte Areal erschlossen wird.
Viel Spass smile.gif














Link to comment
Auf anderen Seiten teilen

Registriere dich um diese Anzeige nicht mehr zu sehen.

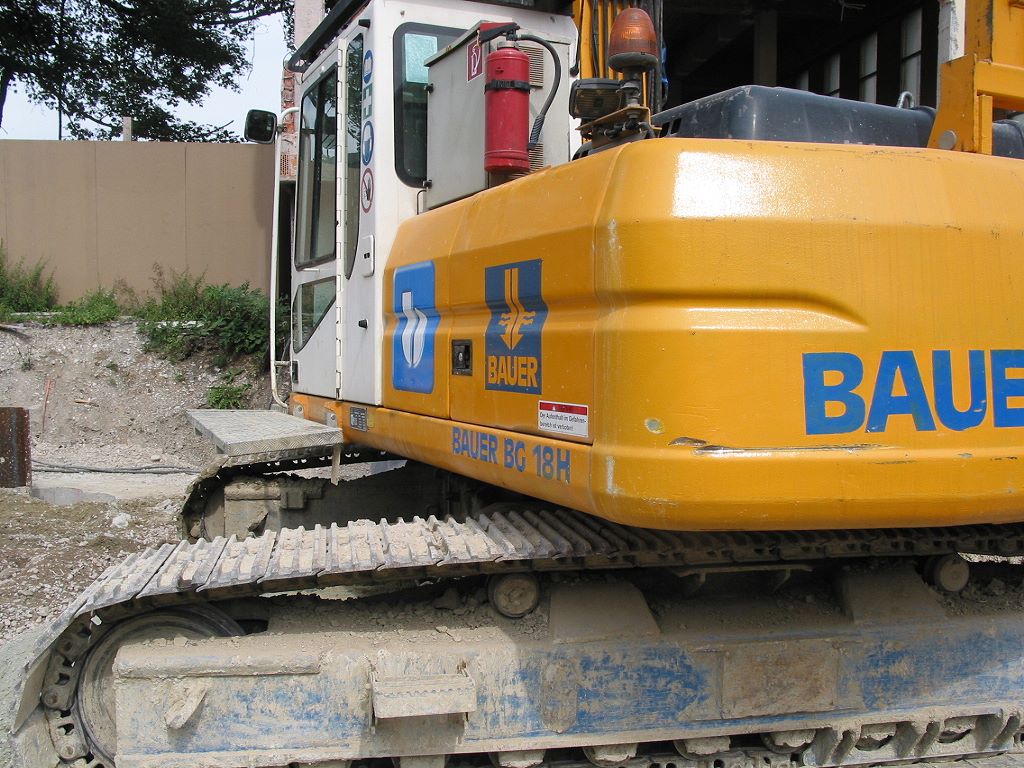

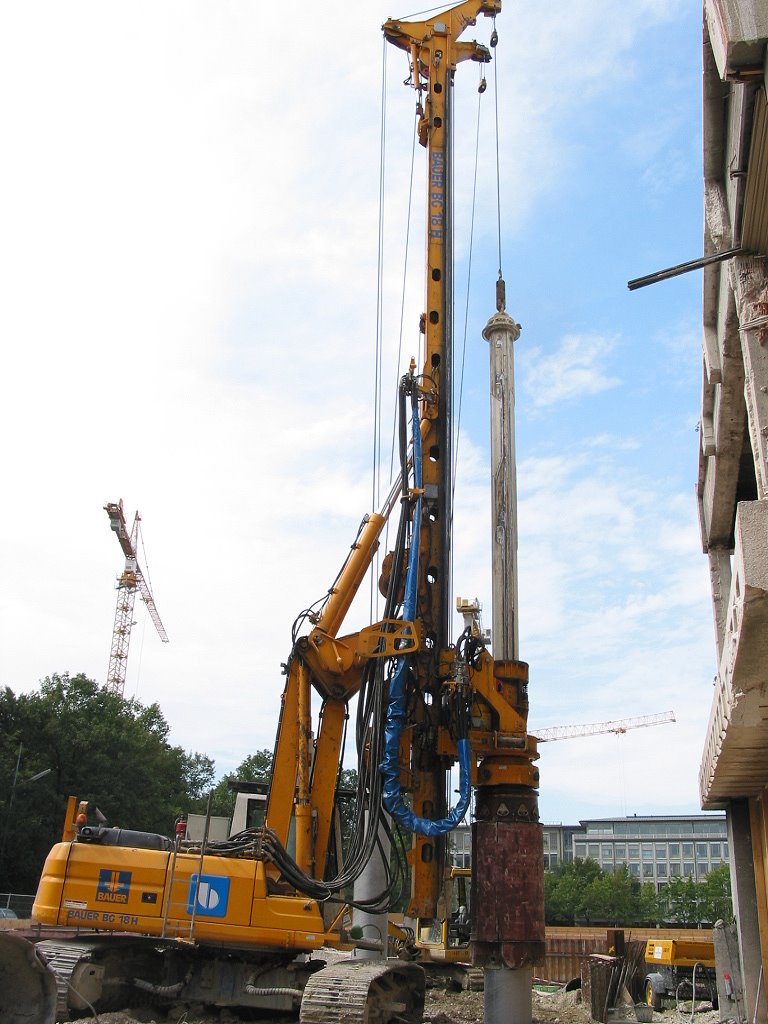

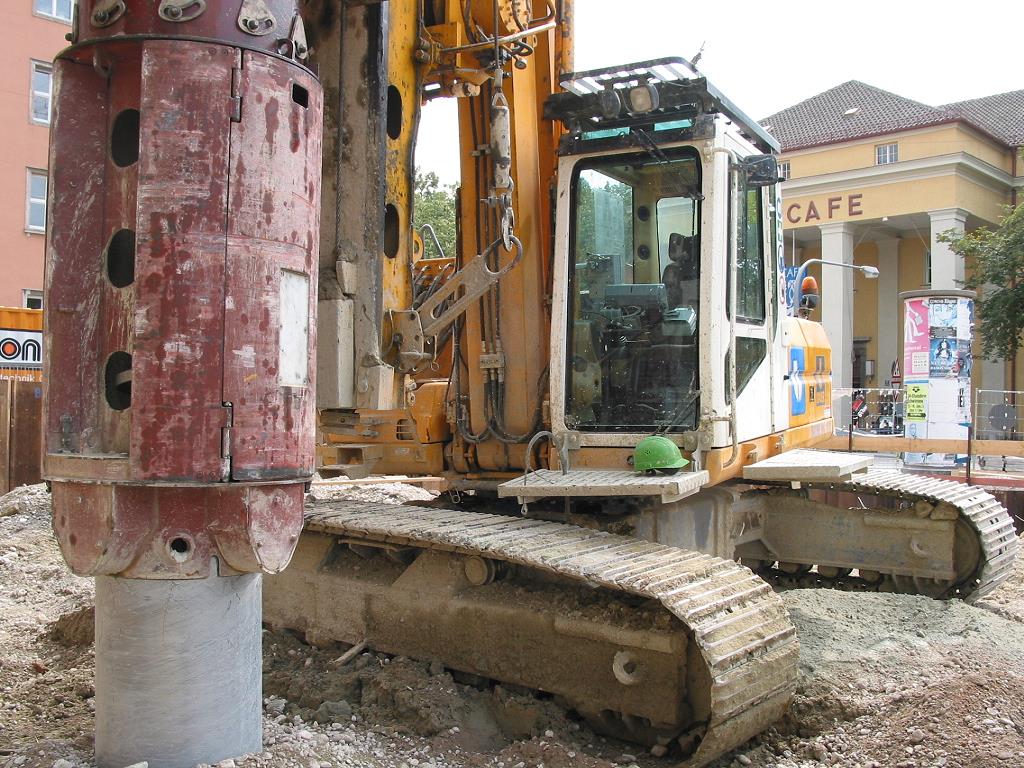

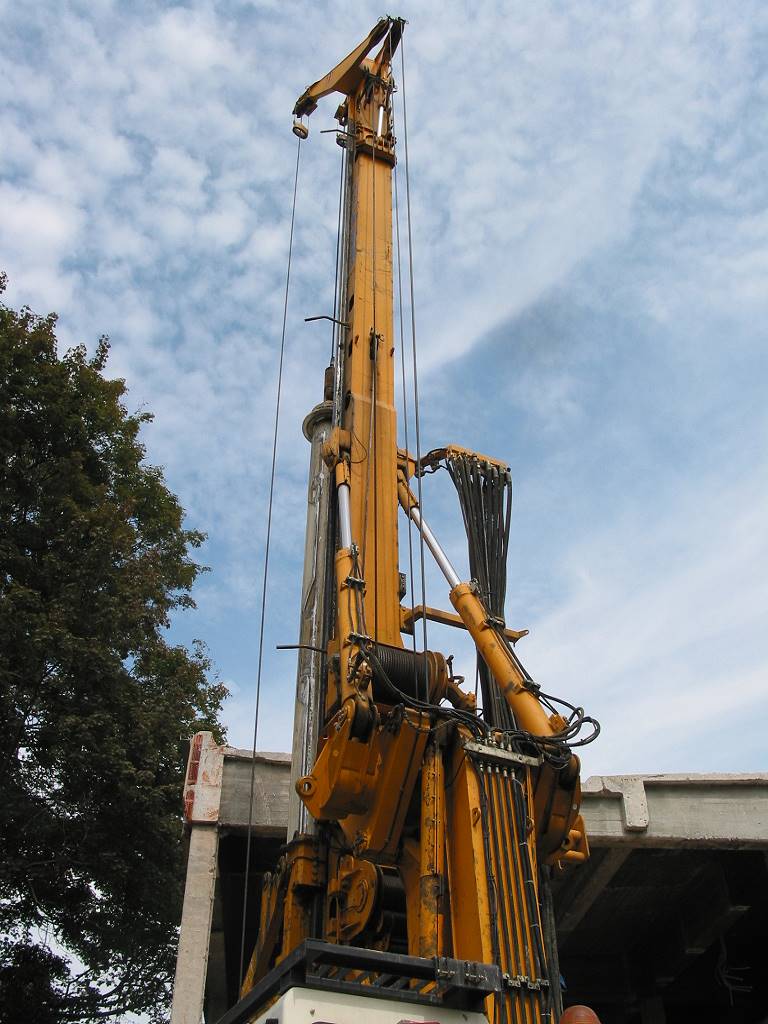

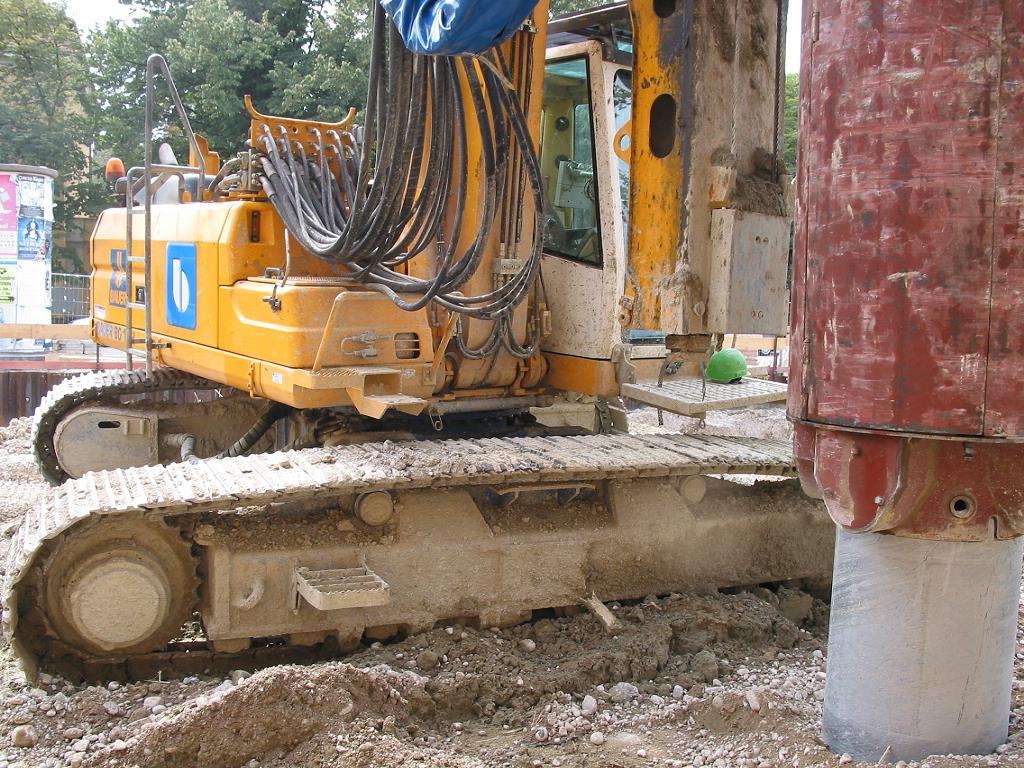

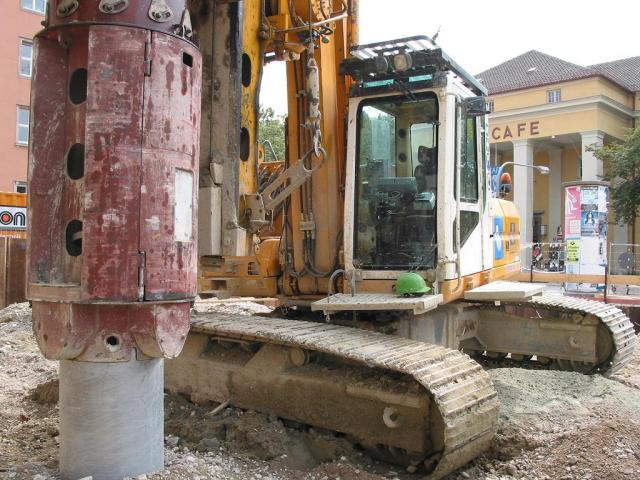

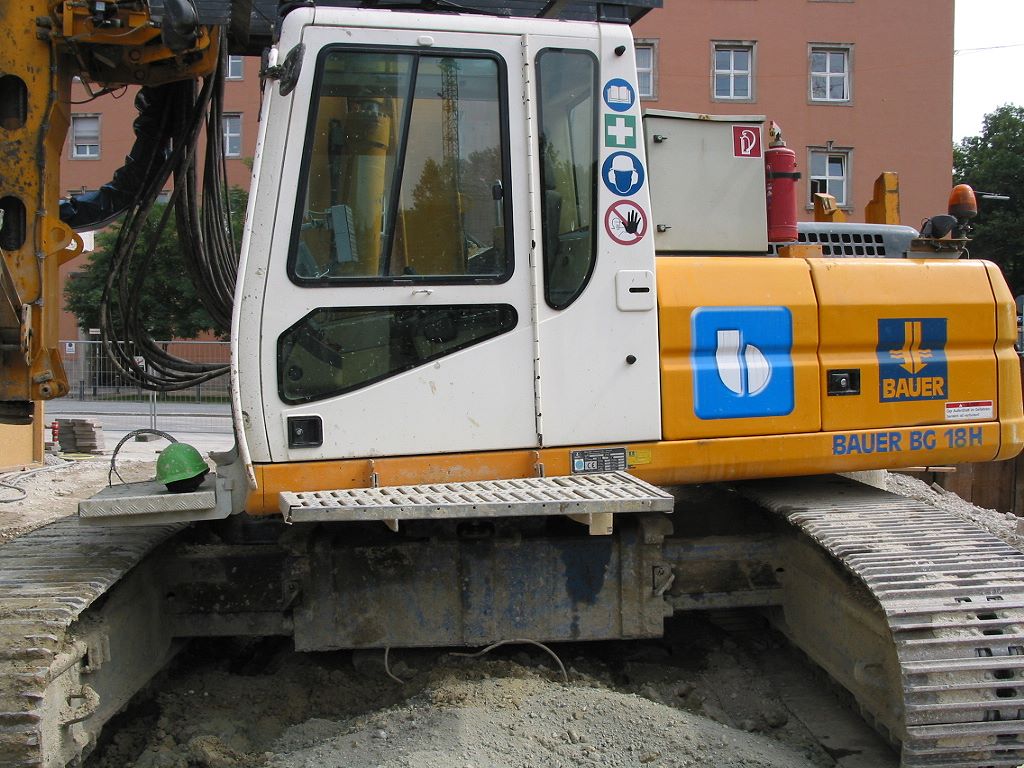

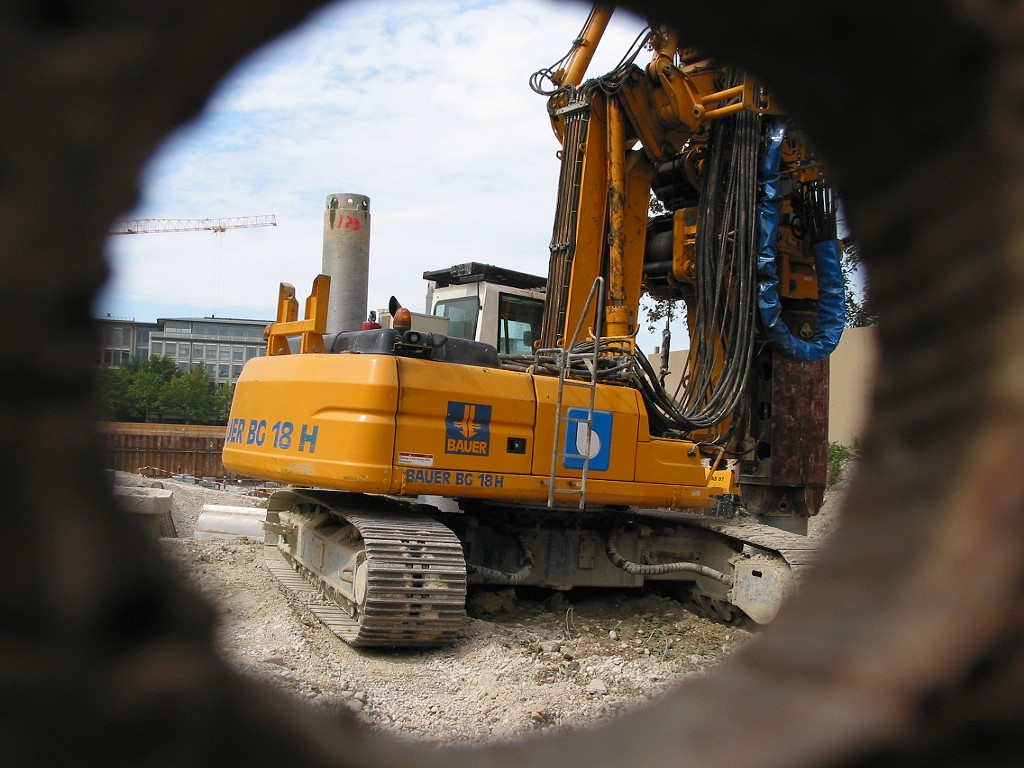

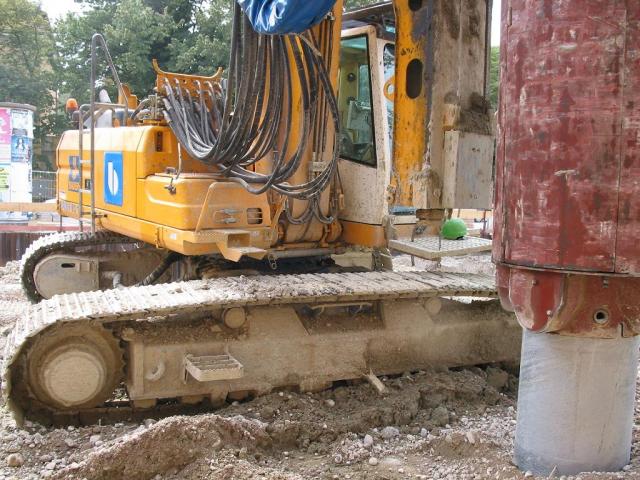

Den Anfang macht das Drehbohrgerät BG 18H auf CAT 322 B womit die Überschnittene Pfahlwand dm 640mm ( Zahnstocher) hergestellt wurde.















Das trägergerät war so klein das man noch nicht mal Grosse klappe gegenüber den Kollegen haben da die noch nicht mal auf das Trittbrett kommen mussten um dem Gerätefahrer an den Schlips zu wollen shades.gifsmile.gif bearbeitet von Tom
Link to comment
Auf anderen Seiten teilen

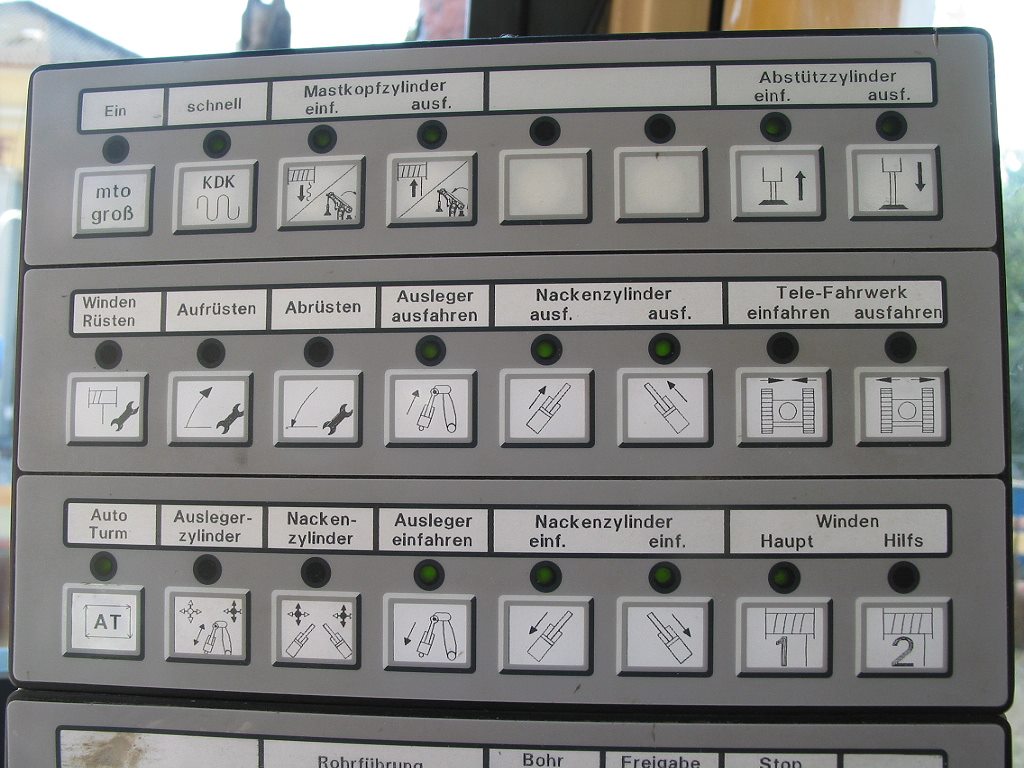

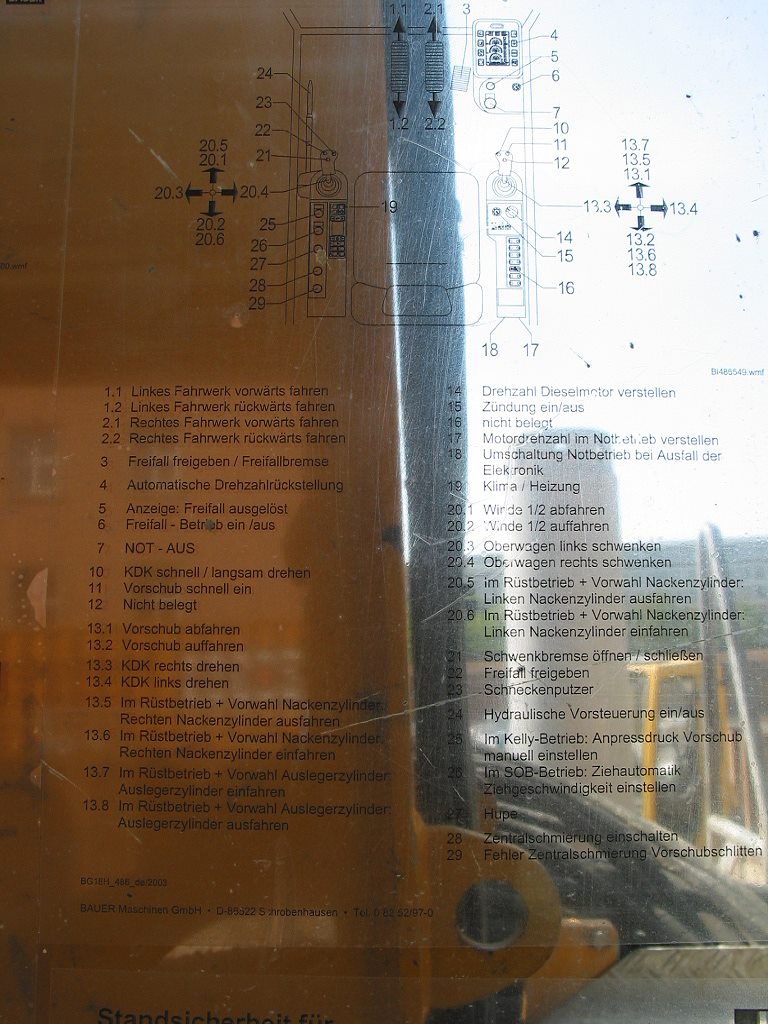

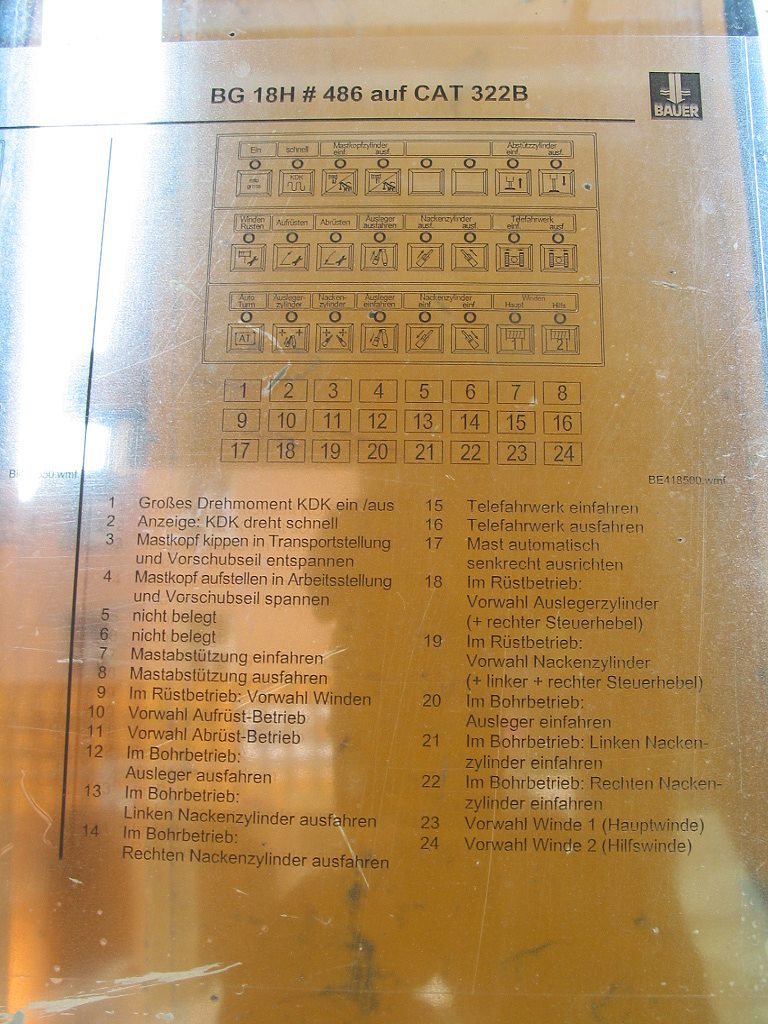

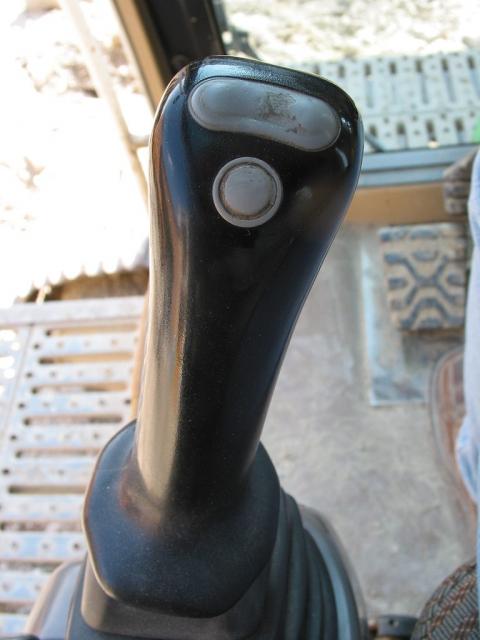

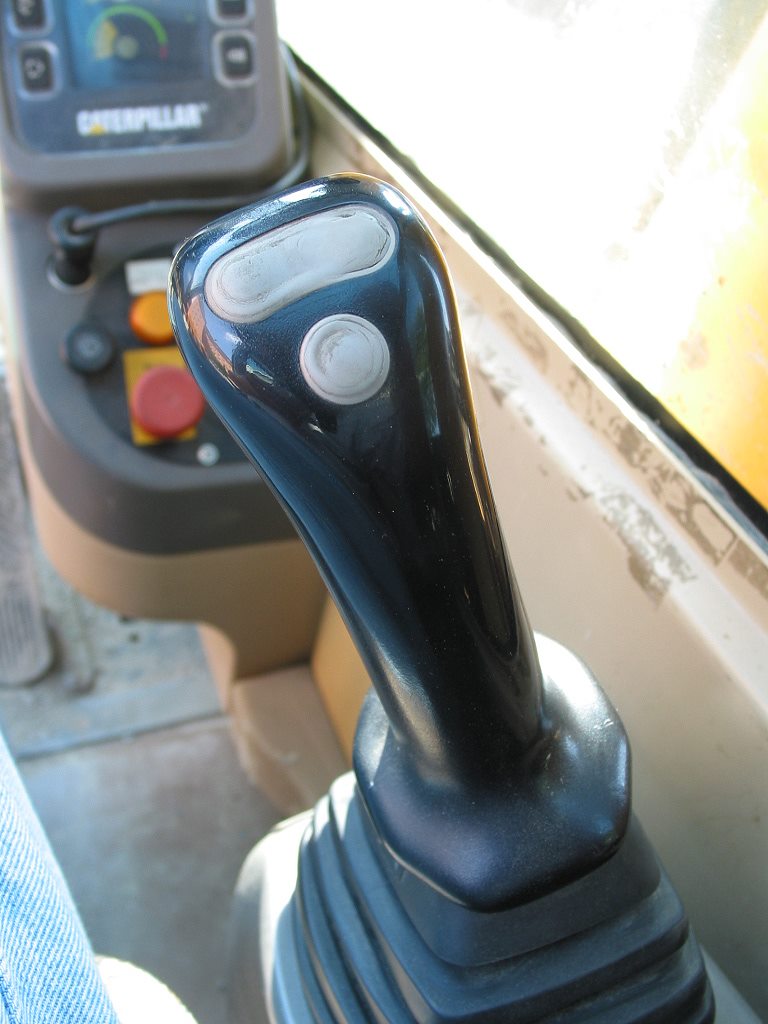

das Bedientableau für's "Kellybohren"

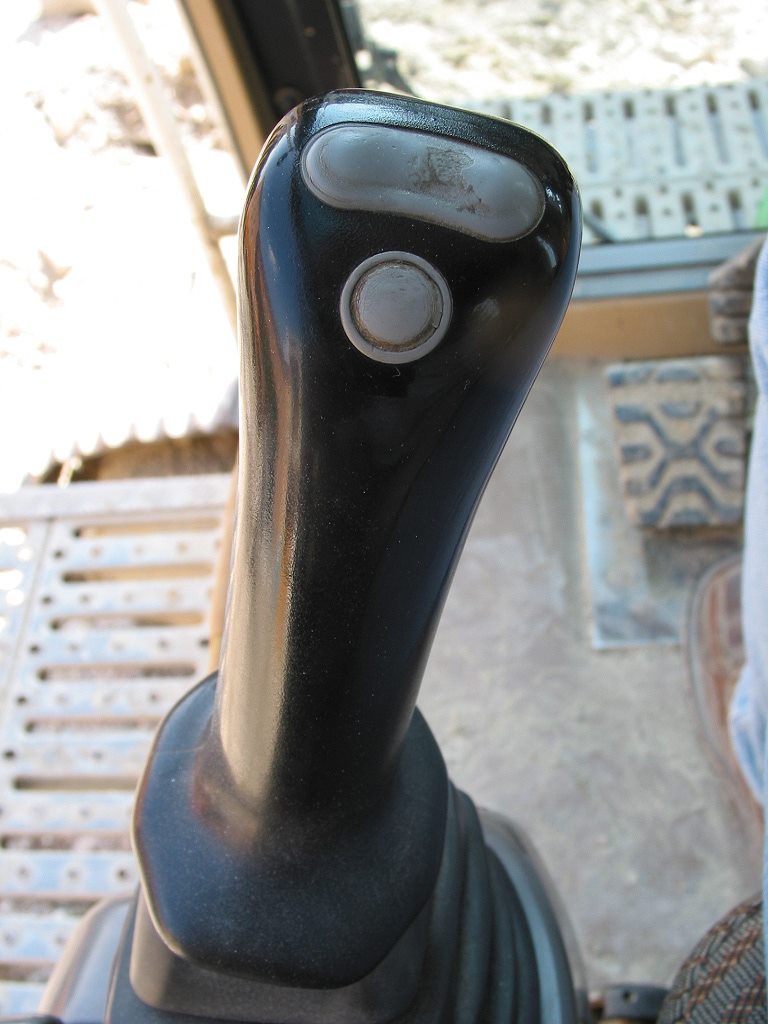

Sinnbild smile.gif

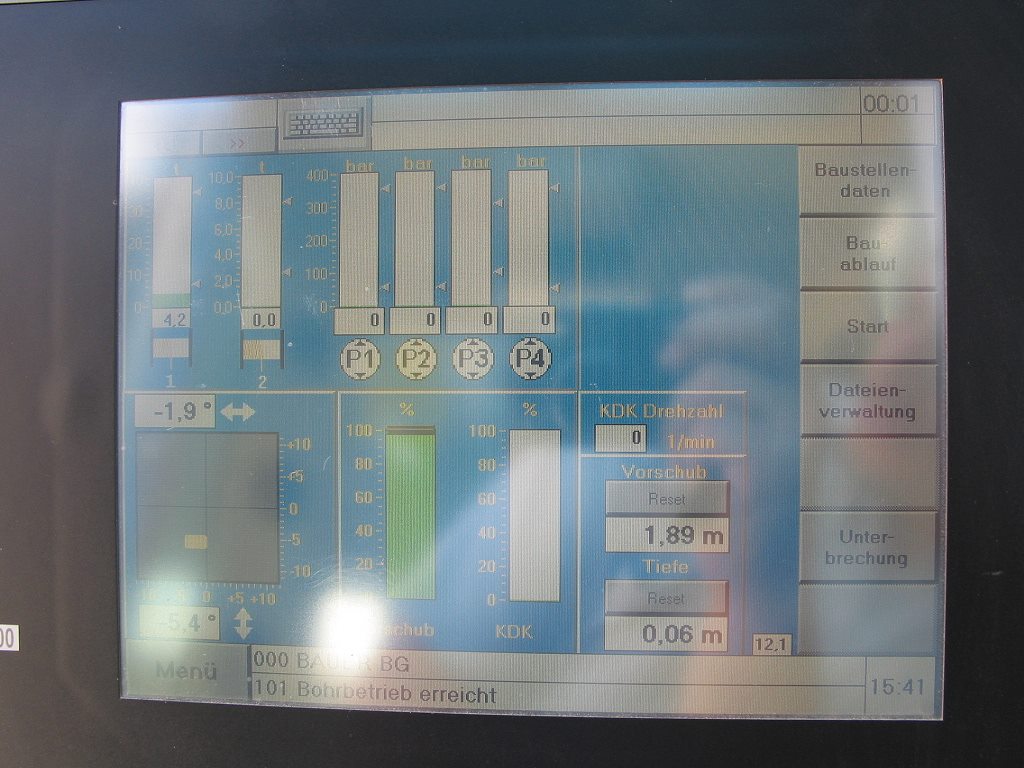

Arbeitsbildschirm: Angefangen von oben Links: Hauptwinde( Kellyseil), Hilfswinde
neue Sparte die Druckanzeigen v.l n.R: KraftDrehKopf, Vorschub bzw. Rückziehkraft des KDK, Hilfswinde
Anten: Mastneigung, Vorschub und KDk Geschwindigkeits angabe in %, KDK Drehzahl in u/min sowie Tiefenmesser für KDK und Bohrtiefe.

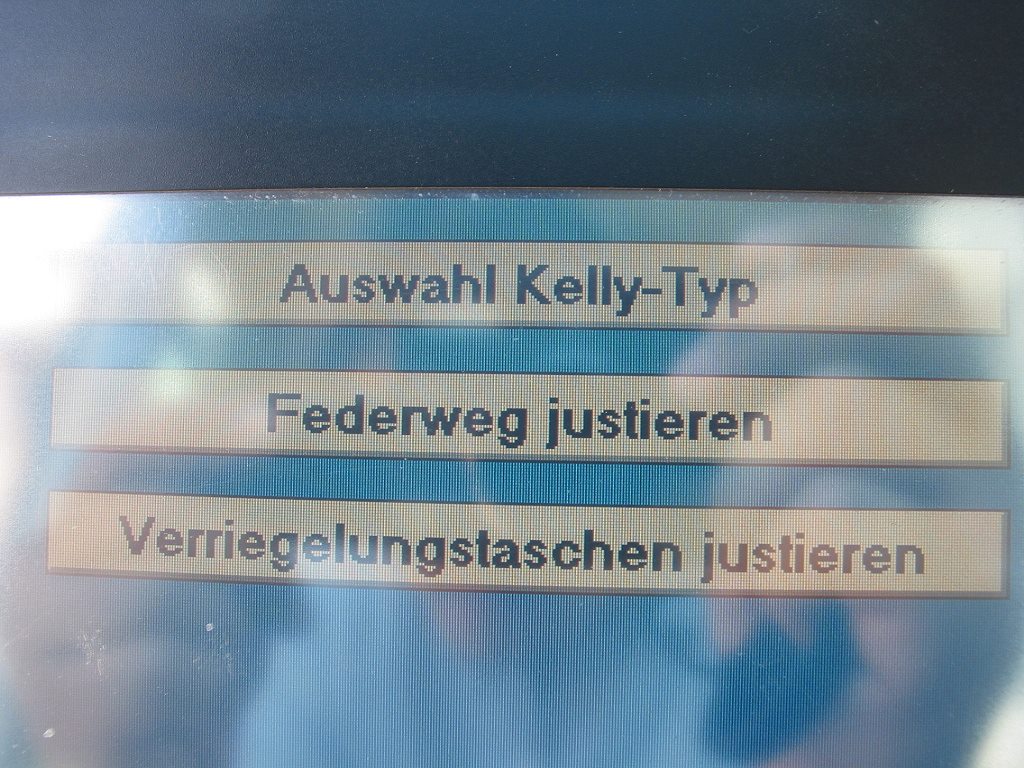

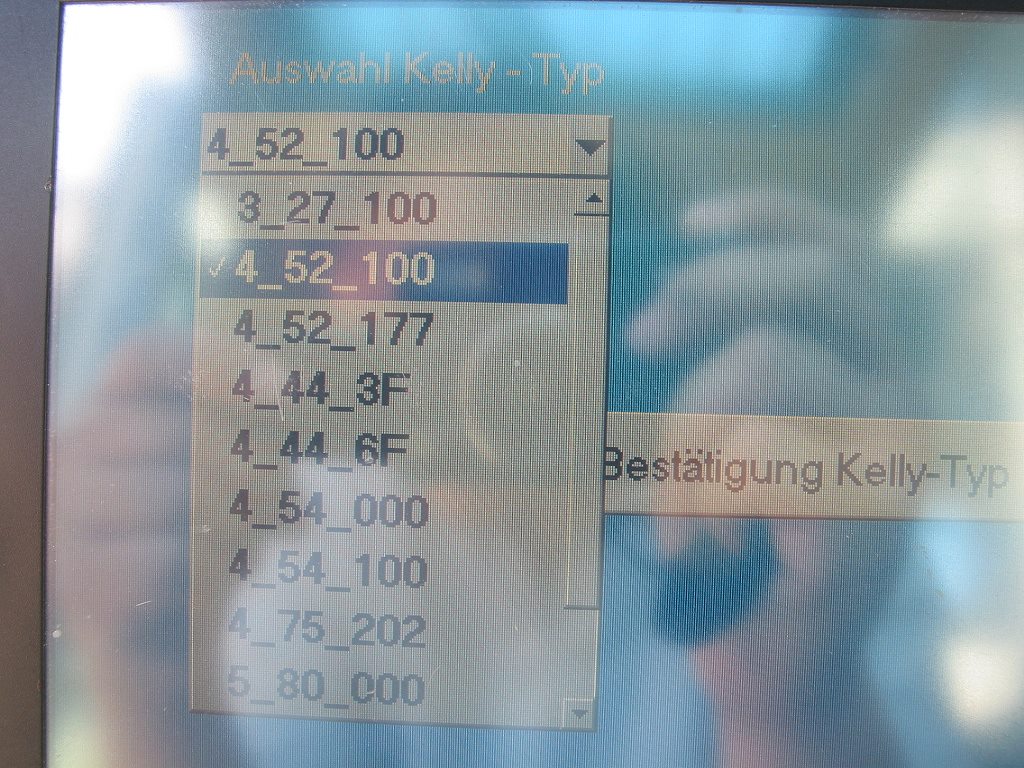

verschiedene Systemeinstellungen
