Liebherr LR 13000 stellt mit 248 m Rollenhöhe neuen Weltrekord auf

[Bauforum24 1.156]

Der LR 13000 ist nicht nur der stärkste Raupenkran konventioneller Bauart, sondern er ist auch der höchste Raupenkran weltweit. Im Juli wurde er im Herstellerwerk in Ehingen, Deutschland in seiner maximalen Gittermast-Konfiguration aufgebaut. Die Kombination des 120 m langen Hauptmastes mit der 126 m langen Wippspitze ergibt ein Gittermastsystem von insgesamt 246 m Länge. Auf dem massiven Raupenfahrgestell aufgerichtet erreicht der Kran eine Höhe von 248 m.


Bauforum24 Artikel (04.06.2012): Mammoet bestellt Liebherr-Raupenkran LR 13000


Damit überragt der Liebherr-Raupenkran das Ulmer Münster, den mit 162 m höchsten Kirchturm der Welt, um 86 m. Auf das Ulmer Münster könnte der LR 13000 eine Last von 624 t heben, das entspricht etwa 600 Kleinwagen in einem Hub.

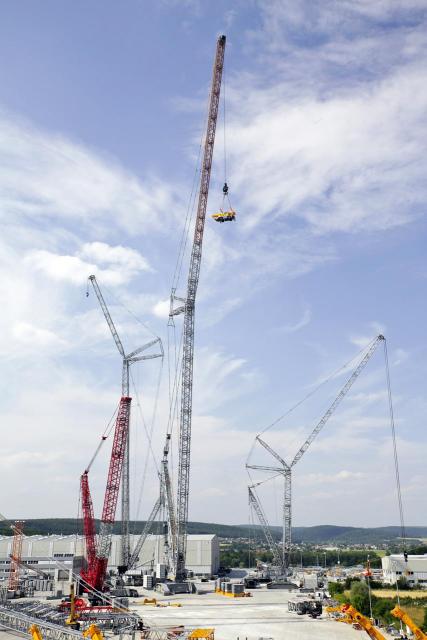

Weltrekord: Mit 248 m ist der Liebherr LR 13000 der höchste
Raupenkran der Welt.

Mit der maximalen Auslegerlänge in steilster Stellung beträgt die Tragkraft 68 t. Auf dem Abnahmegelände der Liebherr-Werk Ehingen GmbH wurde die Stabilität des Auslegersystems mit einer Prüflast von 103 t erfolgreich getestet.

Für den Weltrekord wurde der LR 13000 mit 400 t Drehbühnenballast und 1.500 t Derrickballast auf einem Spezialfundament aufgerüstet, wobei die zahlreichen Gittersegmente des 246 m langen Auslegers auf dem Boden liegend aneinander gebolzt wurden. Anschließend wurde die Derrickwinde mit ihrem massiven Seil in Bewegung gesetzt und der Hauptmast wurde damit langsam angehoben. Die Räder des Rollenwagens, auf dem die Spitze der Wippspitze gelagert war, begannen sich ebenfalls zu drehen und der Wagen bewegte sich in Richtung der Grundmaschine.

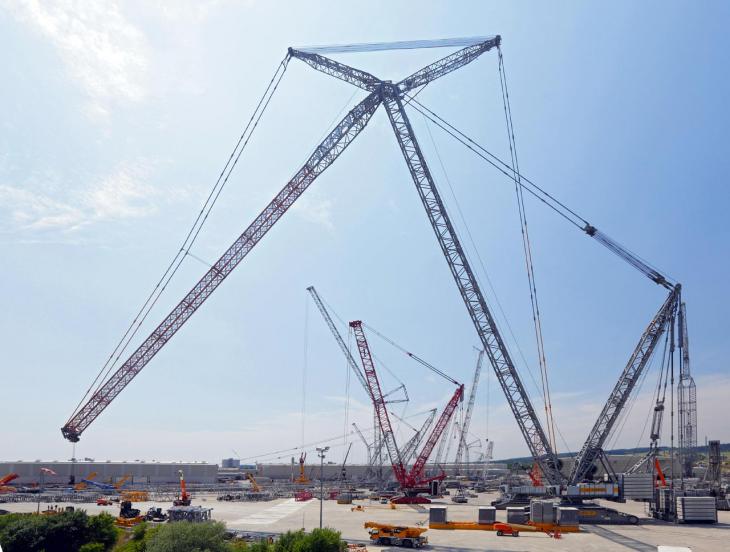

Aufbau des LR 13000 im Liebherr-Werk in Ehingen.

Dann wurden Seile zwischen die Abspannstangen und den Gittermastausleger als Zusatzabspannungen für die Wippspitze einmontiert. Der Hauptmast wurde weiter hochgezogen, während sich die Wippspitze stärker nach unten neigte. Nach dem Lösen des Rollenwagens wurde die Hakenflasche 2-strängig eingeschert. Danach konnte das insgesamt 700 t schwere Auslegersystem zügig hochgezogen werden. Als erste Last wurde ein 2-achsiger Mobilkran, ein LTM 1030-2.1, mit einem Gewicht von 24 t in die Höhe gezogen.

Die maximale Auslegerlänge erreicht der LR 13000 mit dem einfachen Haupmast und Wippspitze. Mit dem Liebherr PowerBoom, dem Doppelausleger im unteren Bereich, sind die aufrichtbaren Längen aufgrund des höheren Auslegergewichts reduziert, dafür sind die Tragkräfte deutlich höher. Mit dem PowerBoom, der aus den Gitterstücken der Standard-Wippspitze aufgebaut wird und einer starken Wippspitze, die aus Hauptmast-Gitterstücken besteht, kann der LR 13000 etwa 330 t auf eine Hubhöhe von 202 m heben.

Weitere Informationen: Liebherr Firmenprofil

(© Fotos: Liebherr)
